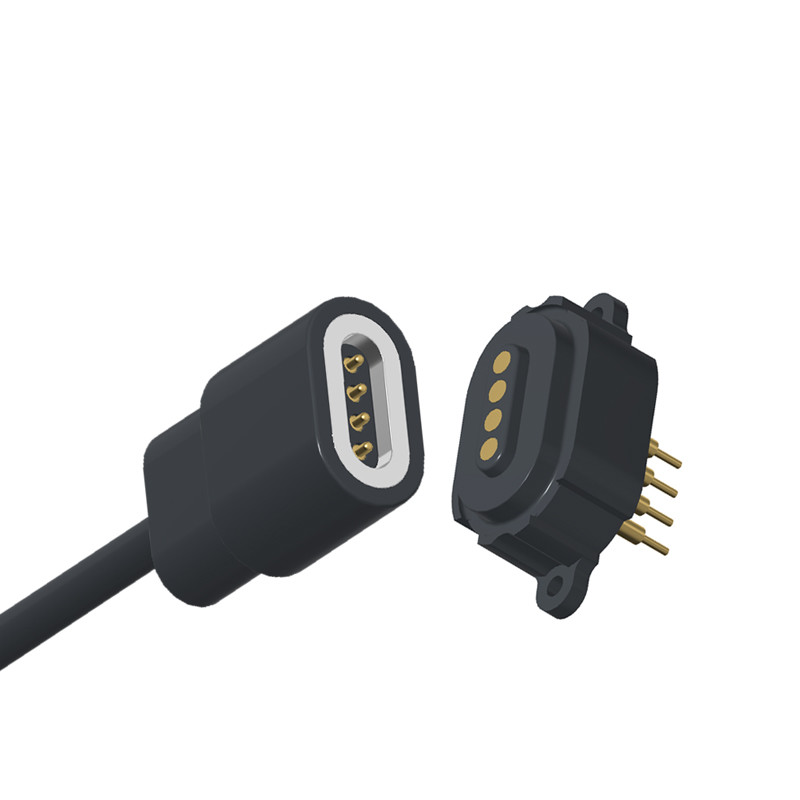

USB 2.0 mannelijk vrouwelijk 4pin pogo pin power charger magnetisch kabel aansluiting
Materiaal en coating voldoen aan de normen ROHS en REACH
100% korte- en opencircuittest
Materiaal
Pogo-speld/draaionderdelen: Messing met 0,125 μm vergulding (voor corrosiebestendigheid en geleidbaarheid)
Behuizing: Zwart HTN (High-Temperature Nylon) plastic met UL94 V-0 vlambeoordeling
Magneet: Neodymium van N52-kwaliteit (sterkste commerciële kwaliteit) met Ni-Cu-Ni-plating (corrosiebescherming)
Draad: 3,0 mm buitendiameter, 4 geleiders (2x 24AWG + 2x 28AWG) in zwarte PVC-isolatie
Kabelband: Elliptische zwarte PVC-band met een metalen kern
Intern gieten: doorzichtig polyethyleen (PE)
Overvorming:PVC zwart
MagneetstopMagnetische mannelijke stekker
Mechanische:
Contactkracht: 70 g ± 20 g, bij 0,8 mm werkstork.
Levensduur: minimaal 10.000 paringscycli
Adsorptiekrachttest:600±20% gram adsorptiekracht aan vrouwelijke zijde
Elektrisch:
Nominale spanning: 12 V.
Ratedv stroom:2.0 max.
Contactweerstand van de veer: ≤ 50mΩ per pogopin
Milieuprestaties:
Operatietemperatuur: -25°C tot +80°C
SaltSpray: Voldoet aan de 24-uurs zoutspraytest
Parameter van de 4pin magnetische kabelconnectoren:
|
Naam
|
4 pin magnetische kabel aansluiting
|
|
Type
|
DIP
|
|
Pinnetje
|
4pins of op maat
|
|
Pitch
|
3.0 mm
|
|
Kabel
|
PVC
|
|
Kabellengte
|
1000 meter
|
|
Kleur
|
Zwart
|
|
Pogo pin/Draaiende onderdelen
|
met een gewicht van niet meer dan 10 kg
|
|
Huizen
|
Zwarte HTN
|
|
Magneet
|
NdFeB N52 Plating Ni
|
|
Veerkracht
|
70g±20g, op 0.8Een werkende ooievaar.
|
|
Mechanische levensduur
|
10000 cyclus Min..
|
|
Stroom
|
2.0Een
|
|
Spanning
|
DC 12V
|
|
Contactweerstand
|
50 mΩ Max (PIN).
|
|
Hoogspanningstest
|
AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.
|
|
Zoutsprayproef
|
24 uur
|
|
Certificering
|
RoHS- of REACH-conform product
|
|
Test
|
100% open en korte test
|
Technische tekening van de 4pin mannelijke magnetische kabelconnector
Technische tekening van de vrouwelijke magnetische aansluiting met 4 pinnen
Aansluitingswijze
Vrouwelijke magnetische connector ontploft
Verpakking:
Toepassing van magnetische verbindingsproducten:
1.draagbare apparaten, intelligente positioneringsapparatuur, slimme armbanden voor kinderen, slimme horloges, draagbare mobiele telefoons,Bluetooth-headsets, enz.)magnetische banddraad eindverbinding
2.Medische apparatuur,draadloze apparatuur,apparatuur voor datacommunicatie,telecommunicatieapparatuur,automatische en industriële apparatuur, audiovisuele apparatuur
3.Luchtvaart, ruimtevaart, elektronische, militaire communicatie
4.Auto- en navigatie-apparatuur voor auto's, test- en meetapparatuur
5.Consumer Electronics ((mobiele telefoons, tablet computers, Bluetooth-headsets, camera's, horloges, draagbare consumentenelektronica en vele andere elektronische producten.)
Waarom moet UPE uw partner zijn?
● Betrouwbaar en duurzaam
● Snel ontwerpen en leveren
● Betrouwbare en eerlijke samenwerking
Hoe de magnetische kabel aansluiting bestelling plaatsen
* Identificeer uw vereisten ((Type connector, benodigde hoeveelheid, aangepaste vereisten, technische specificaties)
*Prijzen en voorwaarden onderhandelen (er kunnen kortingen gelden).
* Bevestig de details van de bestelling (type aansluiting, hoeveelheid, aanpassing).
* Betalen (via PayPal, bankoverschrijving of andere veilige methoden).
* Verscheping en kwaliteitscontrole
* Volg de zending.
* Controleer het product bij aankomst om de kwaliteit te waarborgen.
Betalingstermijn:T/T, 50% aanbetaling, 50% saldo
Betalingswijze:T/T,PayPal,OCBC
Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag
Productietijd:10-15 Werkdag
Voor:Amerika, Europa, Azië, Zuid-Afrika
Handelstermijn:EXW
Vracht:Lucht, Zee, Express
Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
