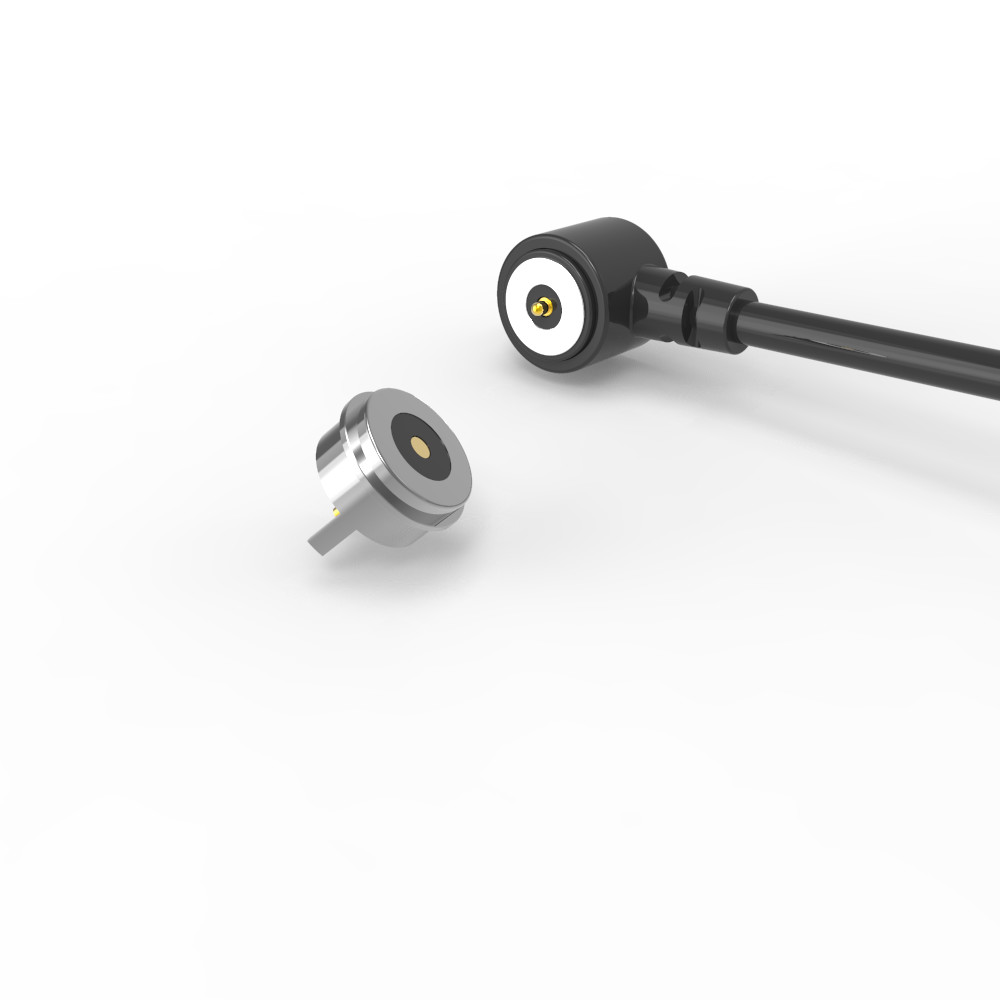

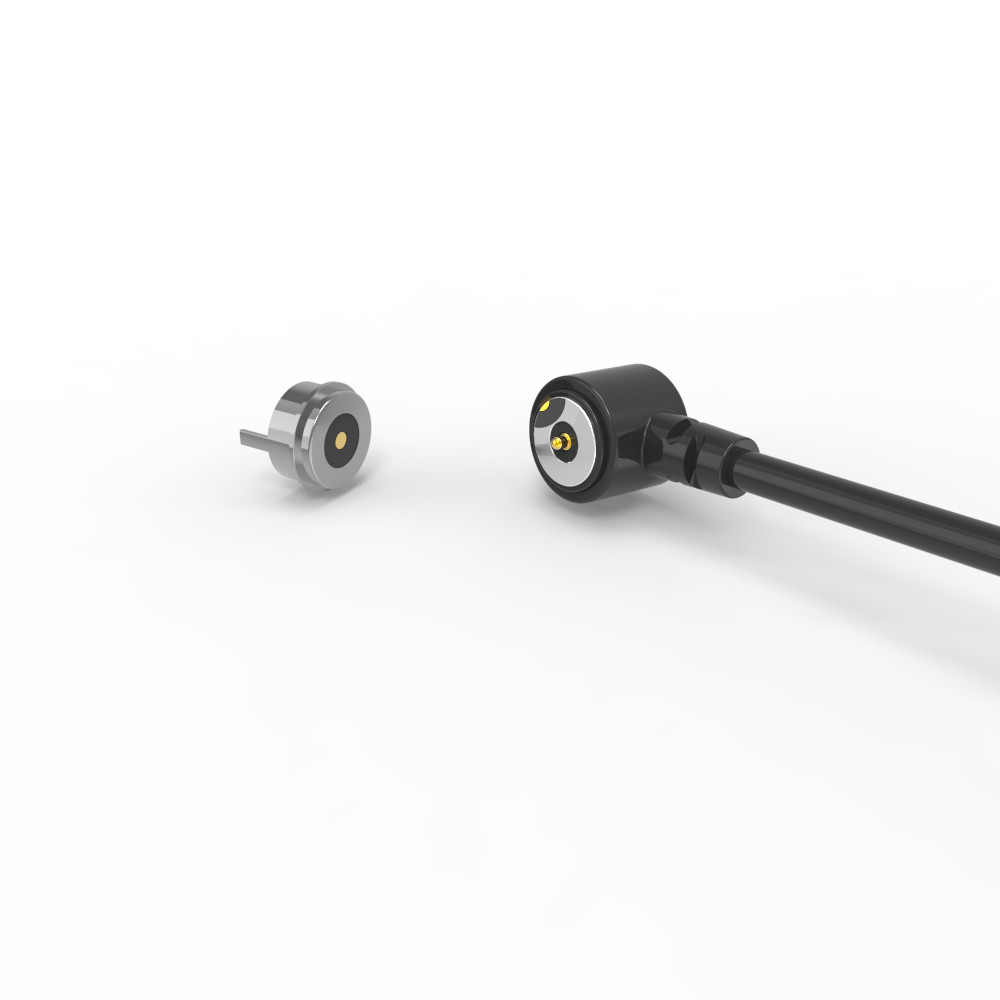

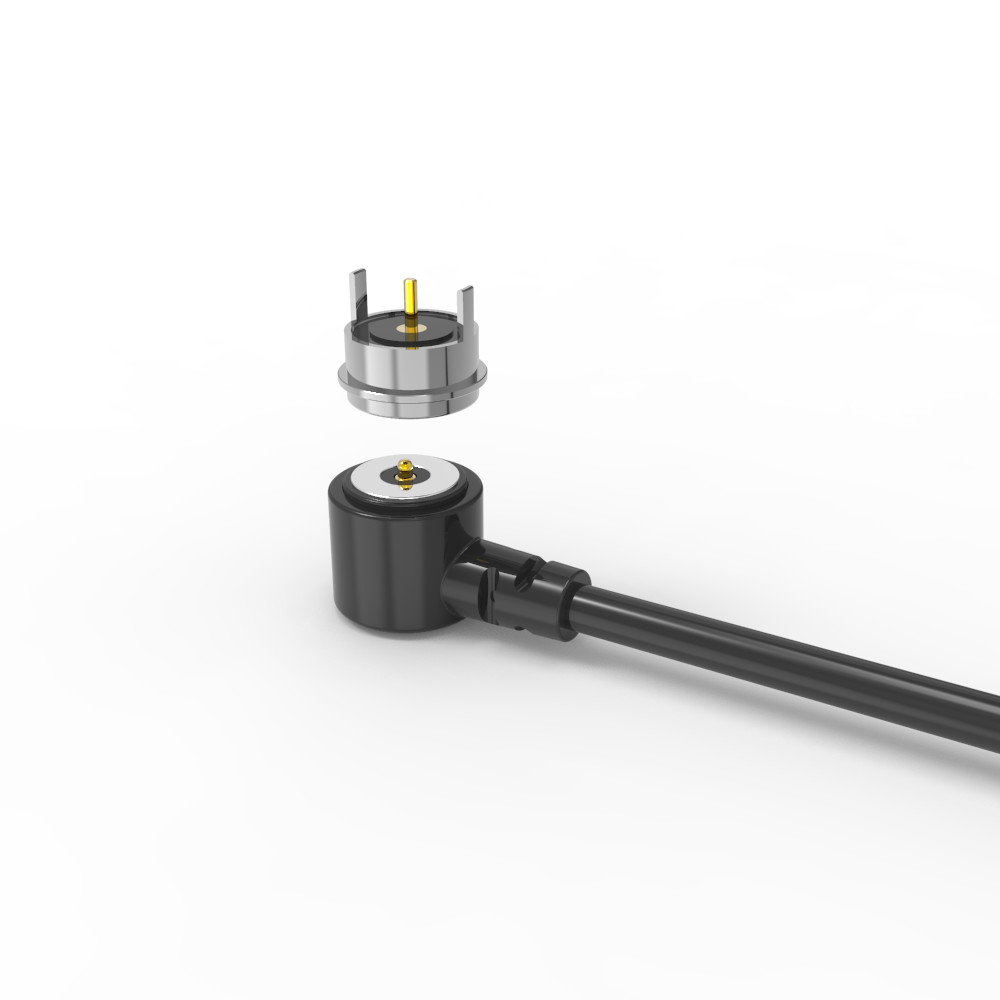

Dia.8.0MM 2-pins mannelijke en vrouwelijke pogo pin magnetische connector met 2A 12V kabel

Dia.8.0MM 2Pin Mannelijk en Vrouwelijk  Pogo Pin Magnetisch met 2A 12V Kabelconnector.

UPE's Magnetische Connector Mogelijkheden
Kern Expertise:

Op maat gemaakt magnetisch connector ontwerp (pogo pin, kabelassemblages, PCB-gemonteerd)

End-to-end oplossingen van concept tot massaproductie

Specialisatie in zeer betrouwbare toepassingen (industrieel, medisch, automotive, consumentenelektronica)

Mannelijke magnetische kabelconnector:

Belangrijkste Componenten & Materialen:

1.Pogo Pins (Elektrische Contacten):

.Basismateriaal: Messing.

.Bekleding: Plunjer (bewegende punt) en Cilinder (behuizing) bekleed met minimaal 5 micro-inches (µ") Goud (Au) over 60-100 micro-inches (µ") Nikkel (Ni). Dit zorgt voor uitstekende corrosiebestendigheid, geleidbaarheid en duurzaamheid.

2.Behuizing (Hoofdzakelijk Plastic Lichaam):

.Materiaal: Zwart HTN (Hoge Temperatuur Nylon) versterkt met 30% Glasvezel (GF).

.Ontvlambaarheidsklasse: UL94 V-0 (Uitstekende vlamvertraging, zelfdovend).

3.Magneet:

.Type: Neodymium IJzer Borium (NdFeB), kwaliteit N52 (de sterkste algemeen verkrijgbare kwaliteit).

.Bekleding: Nikkel (Ni) - Biedt corrosiebescherming voor de magneet.

4.Kabel:

.Type: 2-aderig (2C).

.Buitendiameter (OD): 3.0mm.

.Geleider: Waarschijnlijk 43 AWG (TC43) strengen, 0.08mm diameter elk (zorgt voor flexibiliteit).

5.Draadmantel & Connector Mantel:

.Materiaal: Zwart TPE (Thermoplastisch Elastomeer).

.Hardheid: 90A Shore (Een goede balans van flexibiliteit, duurzaamheid en grip).

Mechanische Specificaties:

1.Veerkracht: 60 gram ±10g (d.w.z. 50g tot 70g) gemeten wanneer de pogo pin is samengedrukt tot zijn werkingsslag van 1.0mm. Dit is een gematigde, betrouwbare kracht voor elektrisch contact.

2.Volledige Slag: 1.20mm (De maximale afstand die de pogo pin plunjer in de cilinder kan worden samengedrukt).

3.Mechanische Levensduur: Minimaal 10.000 paringscycli (aansluiten/loskoppelen). Geeft een robuust ontwerp aan dat geschikt is voor veelvuldig gebruik.

Elektrische Specificaties:

1.Bedrijfsspanning: 12V DC.

2.Bedrijfsstroom: 2A (per pin/paar).

3.Contactweerstand: Maximaal 50 milliohm (mΩ) per pogo pin paar onder gespecificeerde omstandigheden.

4.Testen: 100% van de eenheden ondergaan Open Circuit en Kortsluiting testen om de basis elektrische functionaliteit en veiligheid te waarborgen.

Naleving & Betrouwbaarheid:

1.Milieuconformiteit: Expliciet vermeld als RoHS (Restriction of Hazardous Substances) en REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) compliant. Essentieel voor de meeste wereldmarkten.

2.Corrosiebestendigheid (Zoutsproeitest): 48 uur blootstelling per een standaard testmethode (bijv. ASTM B117). Dit is een aanzienlijke testduur, wat duidt op een goede corrosiebestendigheid voor de bekleding/materialen, geschikt voor veeleisende omgevingen.

Vrouwelijke magnetische connector:

..Materialen:
PIN: Loodvrij C6801, bekleding 5U" Min Au over 60~100U"Ni ;
Behuizing: Zwart HTN+30%GF UL94 V-0 ;
Shel1: Loodvrij C6801 Bekleding Ni;
Magneet: NdFeB N52 Bekleding Ni
...Elektrisch:
Spanning: 12 V.
Stroom: 5.0A.
Contactweerstand: 50mΩMax (PIN).
100% open en kortsluiting test.
ROHS of REACH-conform product.
Zoutsproeitest: 48 H.

Producttoepassingsbeschrijving (niet beperkt tot het volgende):
1.Plug-in las PCB-bord;
2. Vormen en inkapselen na het lassen van draden;
3. Een overdrachtterminal van dat PCB-bord kan worden toegevoegd;
4. Vorminjectie van inbedbare mal;
5. Draden kunnen direct worden verbonden.

Cirkelvormige 2Pin Magnetische Kabelconnectoren Parameter:

Cirkelvormige 2Pin  Kabelconnector Technische Tekening

Cirkelvormige 2Pin  Vrouwelijke Magnetische Connector Technische Tekening

Reaanbevolen pcb-lay-out

Voordelen van Magnetische Connector:

1.Moeiteloze Gebruikerservaring

.Automatische Adsorptie: Verbindt gemakkelijk met een simpele "klik" actie – geen precieze uitlijning nodig.

.Anti-Val Veiligheid: Maakt schoon los onder spanning (bijv. struikelen over de kabel), waardoor apparaten worden beschermd tegen schade.

2.Uitzonderlijke Duurzaamheid

.Hoge Cycli Levensduur: Geschikt voor 100.000–200.000 aansluit/loskoppel cycli – ver overtreffend standaard connectoren.

.Robuust Ontwerp: Versterkte structuur is bestand tegen fysieke stress en veelvuldig gebruik.

3.Milieuweerstand

.IPX8 Waterdichtheid: Apparaatzijde (vrouwelijk) poort is bestand tegen onderdompeling (ideaal voor wearables, medische apparatuur, buitenapparaten).

.Stofbestendigheid: Afgesloten ontwerp voorkomt binnendringen van deeltjes.

4.Hoge Prestaties Stroomvoorziening

.Snelle Oplaadondersteuning: Verwerkt 5A–10A stromen, waardoor snel opladen voor energieverslindende apparaten mogelijk is.

.Lage Weerstand: Geoptimaliseerd voor efficiënte hoogstroomoverdracht met minimaal energieverlies.

5.Ontwerp Flexibiliteit

.Aanpasbare Esthetiek: Vorm, kleur en branding op maat gemaakt om te passen bij hostapparaten (bijv. wearables, IoT-gadgets).

.Vormfactor Aanpasbaarheid: Kan worden ontworpen voor ultraslanke profielen of gespecialiseerde behuizingen.

6.Verbeterde Veiligheid

.Anti-Kortsluiting: Ingebouwde bescherming tegen onbedoelde kortsluitingen tijdens aansluiting/verkeerde uitlijning.

.Onfeilbare Polariteit: Fysiek ontwerp voorkomt verkeerde invoeging (omgekeerde polariteitsbescherming).

7.Geavanceerde Signaalcapaciteit

.Hoge Snelheid Data: Ondersteunt USB 2.0, HDMI 1.3, audio/videosignalen – vervangt traditionele poorten zonder de functionaliteit in gevaar te brengen.

.Signaalintegriteit: Behoudt stabiele transmissie voor video/audio, zelfs bij veelvuldig loskoppelen.

Producttoepassing:
