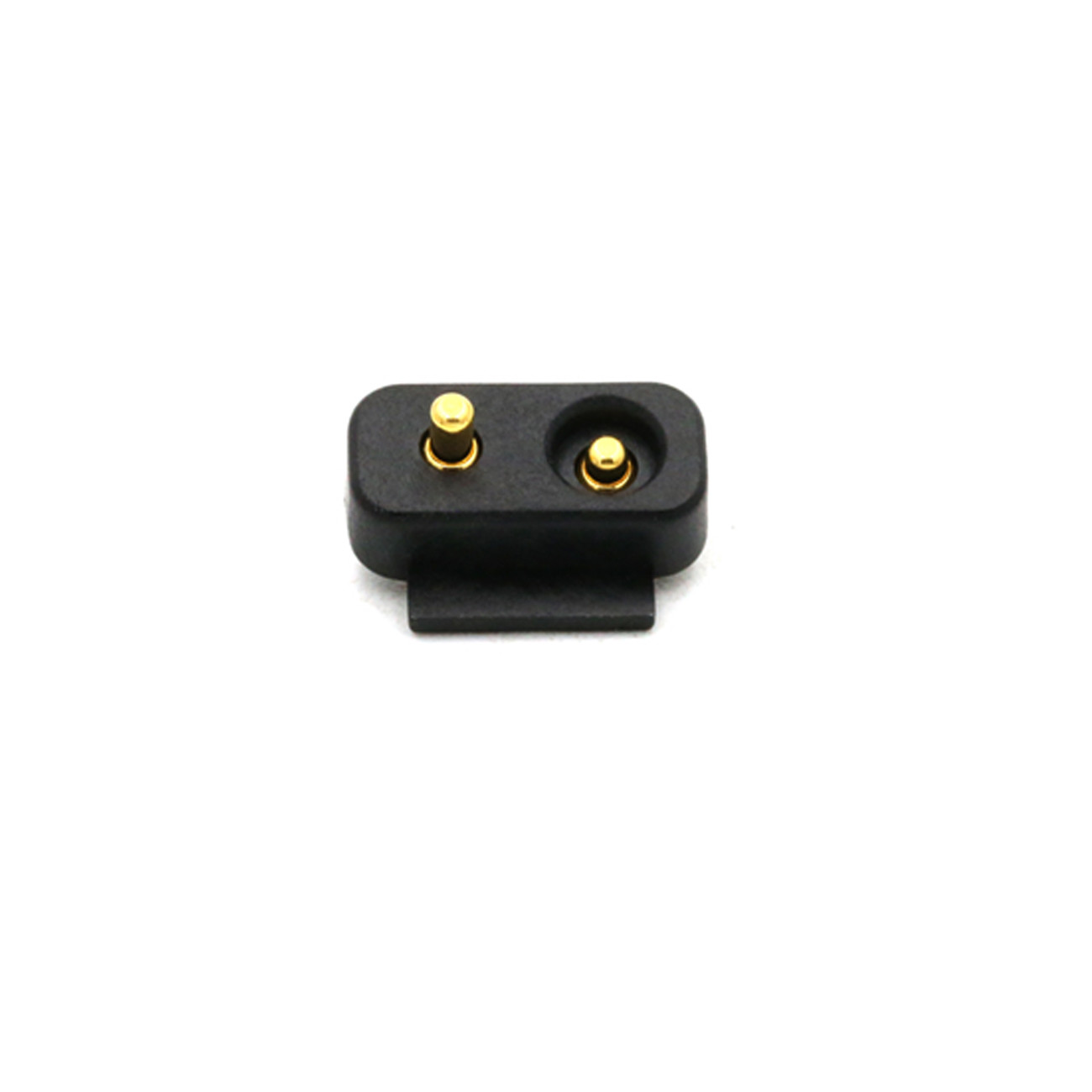

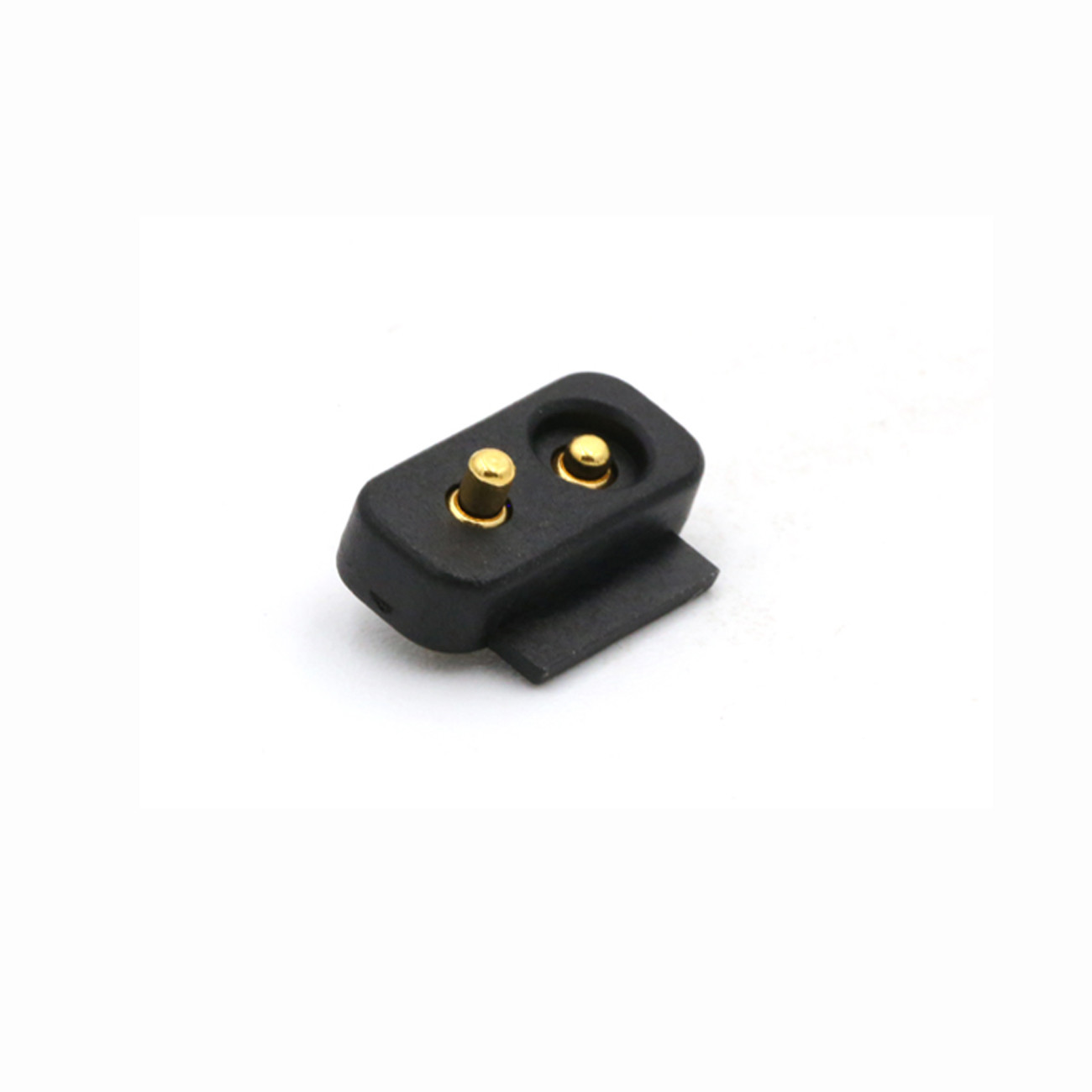

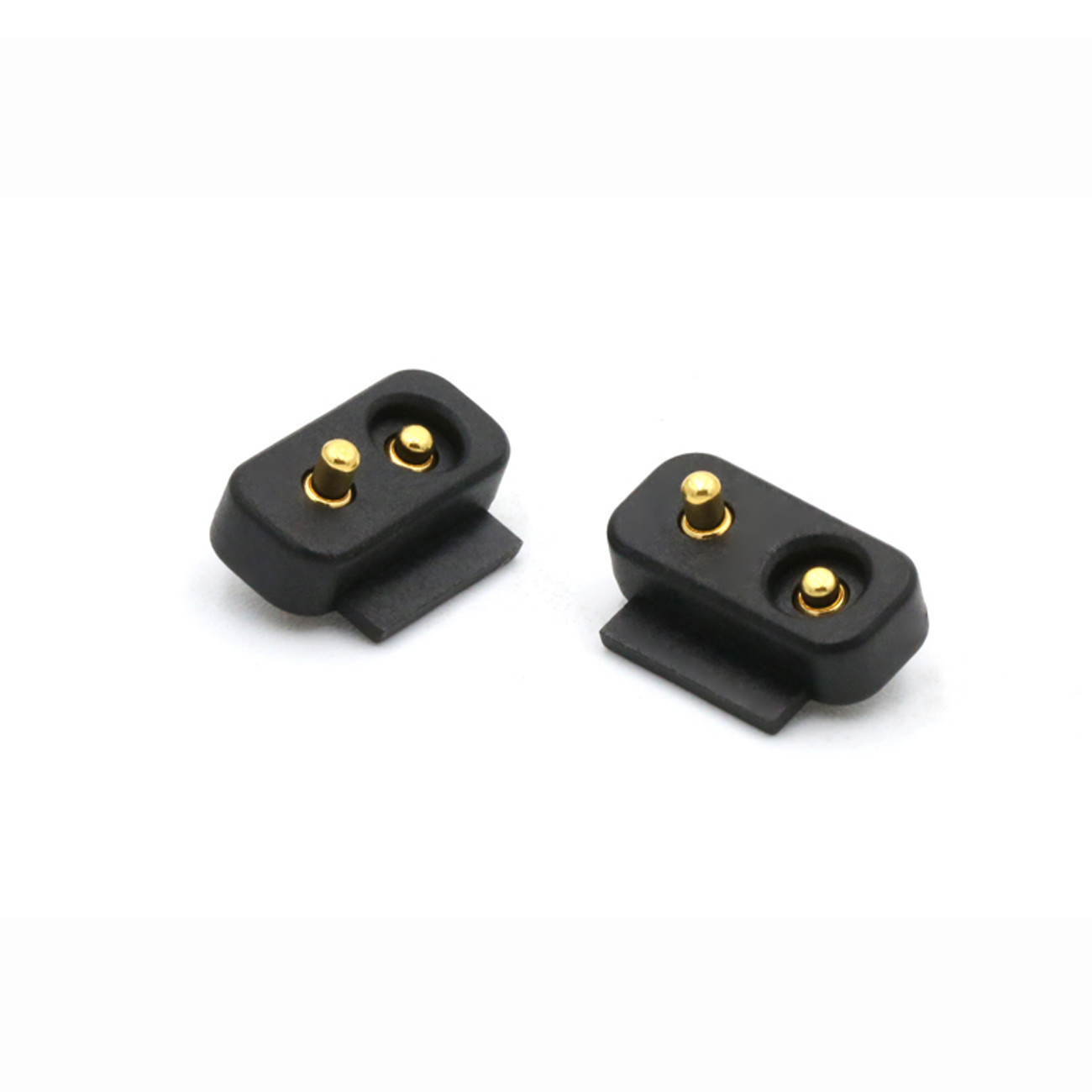

Hoogtemperatuurbestendige kunststoffen van 2pin veerbeladen contact Pogo pins.UPE professionele op maat gemaakte hoogstroom Pogo Pin Connector met 15A-30A serie en de levensduur test tot 1000.000 cycli.De vervoersgeïntegreerde verbindingsmateriaal en de coating voldoen aan de normen ROHS en REACH.
Voordelen van UPE Pogo Pin Connector
Pogo Pin Connector, algemeen bekend als veerpen of pogopen, biedt verschillende voordelen:
Betrouwbaarheid:UPE Pogo-penen met CLIP-technologie zorgen voor een consistente en betrouwbare elektrische verbinding, zelfs in omgevingen die onderhevig zijn aan trillingen en mechanische schokken.
Compact ontwerp:Hun kleine formaat maakt het mogelijk om in kleine ruimtes te passen, wat ideaal is voor moderne, compacte elektronische apparaten.
Flexibiliteit:Pogo-pinnen kunnen zich aanpassen aan oppervlaktevariaties, waardoor een stabiele verbinding wordt gewaarborgd, zelfs als de paringsoppervlakken niet perfect zijn uitgelijnd.
Gemakkelijk te gebruiken:Ze zijn gebruiksvriendelijk en eenvoudig te installeren en onderhouden.
Duurzaamheid:Ze zijn ontworpen om talrijke verbindings- en ontkoppelingscycli te weerstaan, waardoor ze zeer duurzaam zijn
Ons voordeel en uw keuze:
.UPE professionele op maat gemaakte hoogstroom Pogo Pin met 15A-30A-serie, het is in massa geproduceerd.
.UPE ontwikkeld 1,27 mm,2.0mm 2.54mm toonhoogte standaard mannelijke en vrouwelijke 2pin-40pin Pogo pin connector met SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test tot 1000.000 cycli.
.Alle producten kunnen HF, RoHS REACH standaard passeren.
.100% elektrisch testverslag verstrekt voor levering van de goederen.
.Er zijn verschillende vormen beschikbaar, kleine structuur en hoge stroom.
Structuur en beschrijving van het type Pogo Pin:
SMT:Goede stabiliteit, de bodem van de loop is een vlakke bodemontwerp, die gemakkelijk op het PCB-bord te solderen.
DIP:Bij het lassen met het PCB zal er geen afwijking optreden, goed positioneringseffect en stevige
Lassen.
Dubbelkop: Het ontwerp van de dubbelkop Pogo pin biedt ontwerpers meer flexibiliteit in de tweerichtings board-to-board
Bij de verbinding hoeft de dubbele koppen niet te worden gelast.
Rechte hoek:De staart van de Pogo Pin is gebogen, waardoor ontwerpers meer keuze hebben in het gebruik van de ruimte. De staart kan ook met draad worden gelast.
Soldeerkop:Geschikt voor kabelproducten, gemakkelijk te lassen met draad
Schroeftype:De producten met speciale specificaties kunnen voldoen aan de verschillende behoeften van klanten, en kan worden aangepast aan de behoeften
van klanten.
Waarom kiezen klantenUPE?
1Professionele aanpassingsdienst
2. Snelle productiecapaciteit voor monsters
3Strikt kwaliteitscontrolesysteem
4Verwerking met geïmporteerde onderdelen
5. Hoogprecisie-testapparatuur
6. Redelijke procedures voor kostencontrole
De prestaties van de parameters van de veergeladen connector
|
Naam van de onderdelen
|
Parameterprestatietabel
|
|
Vatenmateria
|
met een gewicht van niet meer dan 10 kg
|
Berylliumkoper
|
Fosforbrons
|
|
|
Materiaal van de zuiger
|
met een gewicht van niet meer dan 10 kg
|
Berylliumkoper
|
Fosforbrons
|
van roestvrij staal
|
|
Voorjaarsopties
|
Stainle
|
Muziekdraad
|
|
|
|
Vastleggingseisen
|
Goud-Au
|
Zilver-Ag
|
Palladium-nikkel
(Pd-Ni)
|
|
|
Nominale stroom
|
1A, 2A, 3A, 5A, 15A of 30A (verschillende structuren)
|
|
Nominale spanning
|
DC 12V 24V
|
|
Contactweerstand
|
30 mΩ 50 mΩ Max. (stilte)
|
|
Levenstest
|
50,000 cycli Min. 1000,000 cycli Max.
|
|
Terugstroomtemperatuur.
|
265°, 4~5 sec.
|
|
POGO PIN-betrouwbaarheidstest
|
|
Behoudsterkte
|
Bij een nominale cyclus van 500±50 per uur,50Minimaal 1000 cycli
|
|
Vochtigheid
|
EIA-364-31,Proefmethode II, voorwaarde A Onderzoekspartner verbindingen aan relatieve vochtigheidvan 90% tot 95% RH en een temperatuur van 40°C ± 2°C relatieve luchtvochtigheid voor 96 h- Ik weet het niet.
|
|
Weerstand tegen soldeerwarmte
|
EIA-364-56,Procedure 5,Niveau 2 265°C+10/-0°Cgedurende 30 tot 35 seconden
|
|
Zoutsproei
|
EIA-364-26,Testvoorwaarde B Onderzoekers koppelen connectoren aan 5±1% zoutoplossingconcentratie, 35+1°C/-2°C 48 uur.
|
|
Veerkrachtproef
|
Normale krachttestprocedure, 100 g±20 g op werkhoogte
|
|
Temperatuurlevensduur
|
EIA-364-17,Testmethode A,voorwaarde 4,testtijdvoorwaarde A Proefpersoon gepaardverbindingen voor 85°C± 2°C voor 96 uur.
|
|
Soldeerbaarheid
|
EIA-364-52 Dompel in de 265±5°C, 60/40±5% Sn/pb soldeer gedurende 4,0~5,0 seconden
|
|
Contactweerstand
|
EIA-364-23 Meet de contactweerstand met een teststroom van maximaal 100 mAen maximaal 20 mV spanning
|
Sommige van de aangepaste Pogo Pin Connectors voor verwijzing:
Pogo Pin Connector Toepassingsgebied:
