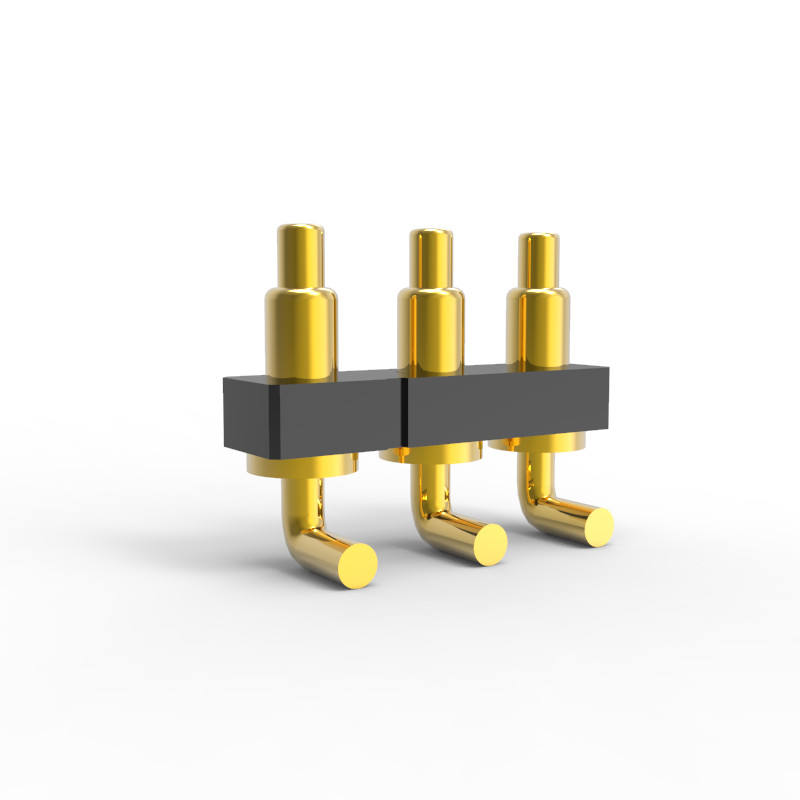

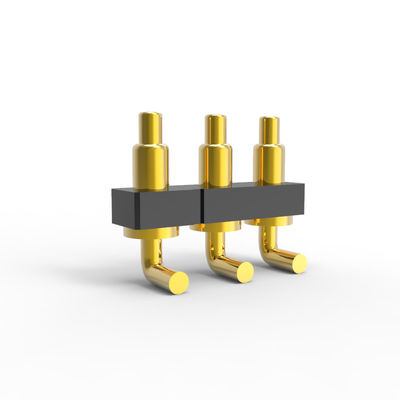

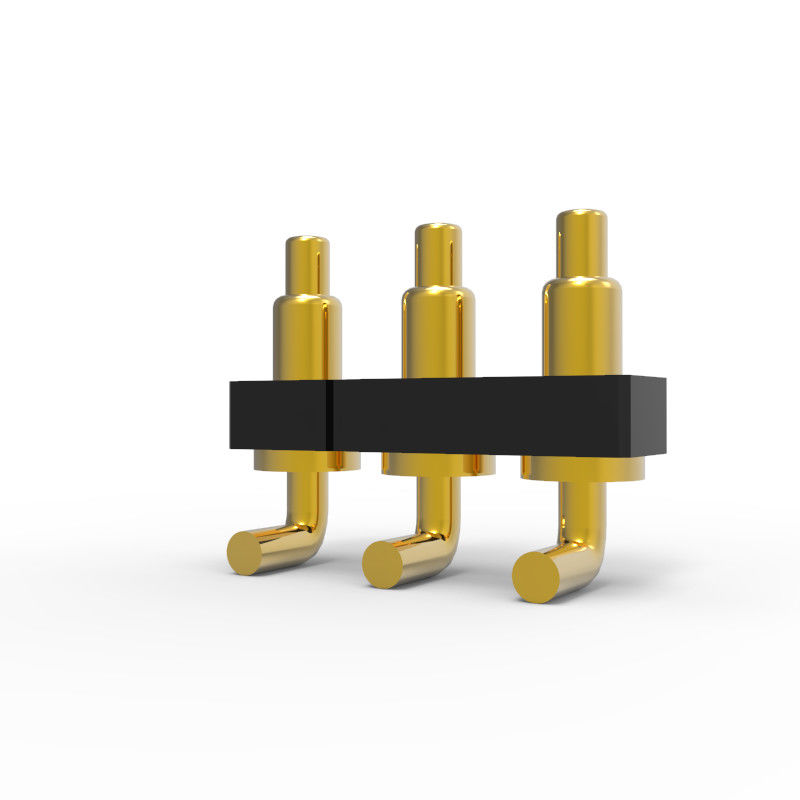

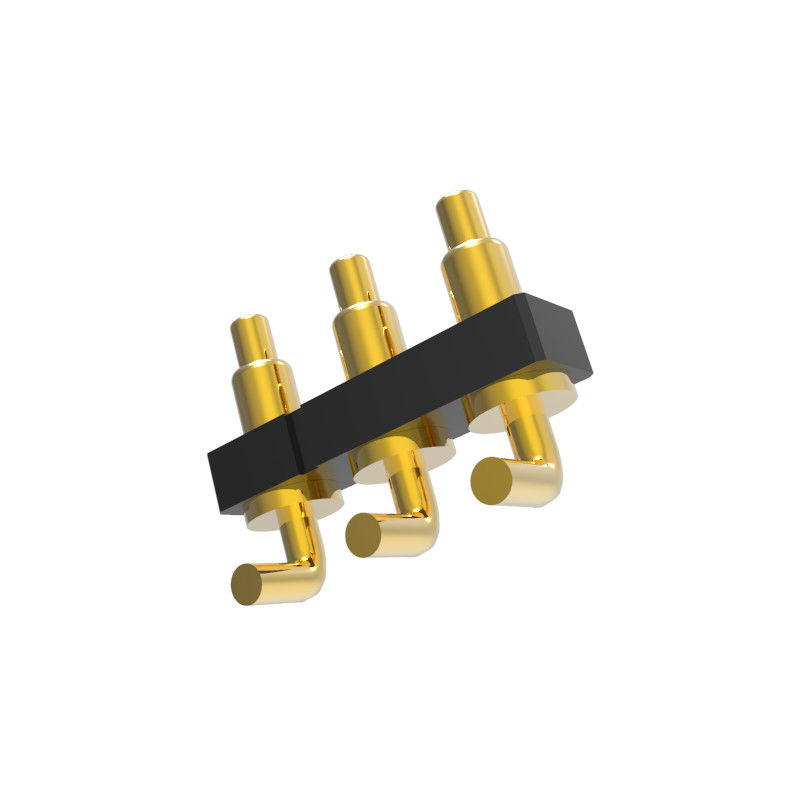

2.54mm pitch 3pin rechthoekige veer pogo pin connector met 2.54mm hoogte behuizing.
De staart van de Pogo Pin is gebogen, het kan ontwerpers meer keuze bieden in het gebruik van de ruimte, de staart kan ook met draad worden gelast.
Pogo Pin is een precisie-connector die wordt gebruikt in mobiele telefoons en andere elektronische producten.
Het wordt veel gebruikt in verschillende elektronische producten en speelt een rol bij de verbinding van signaaloverdracht.
De vormstructuur ervan is onderverdeeld in: vlakke bodemtype, stekplaattype, buigtype, dubbele naaldas, draadtype, lasdraadtype,
type zijgat, enz.
De interne structuur is onderverdeeld in: achterboortype, snijhoek, snijhoek met ronde bal, doorgattype, staartstoptype, dubbelkoptype, enz.
Selectie van de bekleding: gewone goudbekleding, nikkelbekleding, enz.
2.54mm pitch rechthoekige veerbeladen connectorparameterlijst:
|
Isolator
|
Zwarte kunststoffen(265°C)UL94 V-0
|
|
Zwieper
|
Messing 5 u Au over 60 ~ 100 u Ni
|
|
Vaten
|
Messing 5 u Au over 60 ~ 100 u Ni
|
|
Lente
|
SUS-oppervlaktebehandeling
|
|
Type aansluiting
|
Mannelijk
|
|
Kleur
|
Zwart, geel.
|
|
Pitch
|
2.54 mm of afhankelijk van de eisen van de klant
|
|
Pinnetje
|
3pin of afhankelijk van de eisen van de klant
|
|
Toepassing
|
PCB, AV-apparatuur, medische apparatuur, militaire communicatie, luchtvaart, telefoon horloge, elektronische sigaretten
|
|
Certificaat
|
Voor de toepassing van deze richtlijn wordt de in bijlage I vermelde methode toegepast.
|
|
Verpakking
|
1000 stuks per PE-zak ((afhankelijk van de eisen van de klant)
|
|
Veerkracht
|
70 g+/-20 g bij een werkslag van 1,0 mm
|
|
Levenstest
|
100,000 cycli
|
|
Nominale stroom
|
3A Max.
|
|
Spanning
|
DC 12V
|
|
Contactweerstand
|
Maximaal 50 milliohm
|
|
Zoutsprayproef
|
48 uur
|
|
Certificering
|
RoHS- of REACH-conform product
|
|
Test
|
100% open en korte test
|
2.54mm pitch standaard 2pin-40pin Pogo pin connector met rechthoek
Voordelen van UPE Pogo Pin Connector
Pogo Pin Connector, algemeen bekend als veerpen of pogopen, biedt verschillende voordelen:
Betrouwbaarheid:UPE Pogo-penen met CLIP-technologie zorgen voor een consistente en betrouwbare elektrische verbinding, zelfs in omgevingen die onderhevig zijn aan trillingen en mechanische schokken.
Compact ontwerp:Hun kleine formaat maakt het mogelijk om in kleine ruimtes te passen, wat ideaal is voor moderne, compacte elektronische apparaten.
Flexibiliteit:Pogo-pinnen kunnen zich aanpassen aan oppervlaktevariaties, waardoor een stabiele verbinding wordt gewaarborgd, zelfs als de paringsoppervlakken niet perfect zijn uitgelijnd.
Gemakkelijk te gebruiken:Ze zijn gebruiksvriendelijk en eenvoudig te installeren en onderhouden.
Duurzaamheid:Ze zijn ontworpen om talrijke verbindings- en ontkoppelingscycli te weerstaan, waardoor ze zeer duurzaam zijn
Ons voordeel en uw keuze:
.UPE professionele op maat gemaakte hoogstroom Pogo Pin met 15A-30A-serie, het is in massa geproduceerd.
.UPE ontwikkeld 1,27 mm,2.0mm 2.54mm toonhoogte standaard mannelijke en vrouwelijke 2pin-40pin Pogo pin connector met SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test tot 1000.000 cycli.
.Alle producten kunnen HF, RoHS REACH standaard passeren.
.100% elektrisch testverslag verstrekt voor levering van de goederen.
. Er zijn verschillende vormen beschikbaar, kleine structuur en hoge stroom.
Structuur en beschrijving van het type Pogo Pin:
SMT:Goede stabiliteit, de bodem van de loop is een vlakke bodemontwerp, die gemakkelijk op het PCB-bord te solderen.
DIP:Bij het lassen met het PCB zal er geen afwijking optreden, goed positioneringseffect en stevige
Lassen.
Dubbelkop: Het ontwerp van de dubbelkop Pogo pin biedt ontwerpers meer flexibiliteit in de tweerichtings board-to-board
Bij de verbinding hoeft de dubbele koppen niet te worden gelast.
Rechte hoek:De staart van de Pogo Pin is gebogen, waardoor ontwerpers meer keuze hebben in het gebruik van de ruimte. De staart kan ook met draad worden gelast.
Soldeerkop:Geschikt voor kabelproducten, gemakkelijk te lassen met draad
Schroeftype:De producten met speciale specificaties kunnen voldoen aan de verschillende behoeften van klanten, en kan worden aangepast aan de behoeften
van klanten.
Waarom kiezen klantenUPE?
1Professionele aanpassingsdienst
2. Snelle productiecapaciteit voor monsters
3Strikt kwaliteitscontrolesysteem
4Verwerking met geïmporteerde onderdelen
5. Hoogprecisie-testapparatuur
6. Redelijke procedures voor kostencontrole
Pogo Pin Connector Toepassingsgebied:
Hoe de bestelling te plaatsen
* U stuurt ons een tekening of een monster
* Ons professionele engineeringteam voert de beoordeling uit
* Je vergelijkt de tekening en wij maken het monster om je te sturen
* Je test het monster en keurt het goed, dan bestel je en betaal je 50% aanbetaling
* We beginnen het product te maken
Als de goederen klaar zijn, nemen we foto's voor uw cheque en u betaalt het saldo.
* We leveren de producten aan u met DHL, TNT, UPS, Fedex
Betalingstermijn:T/T, 50% aanbetaling, 50% saldo
Betalingswijze:T/T,PayPal,OCBC
Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag
Productietijd:10-15 Werkdag
Voor:Amerika, Europa, Azië, Zuid-Afrika
Handelstermijn:EXW
Vracht:Lucht, Zee, Express
Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
