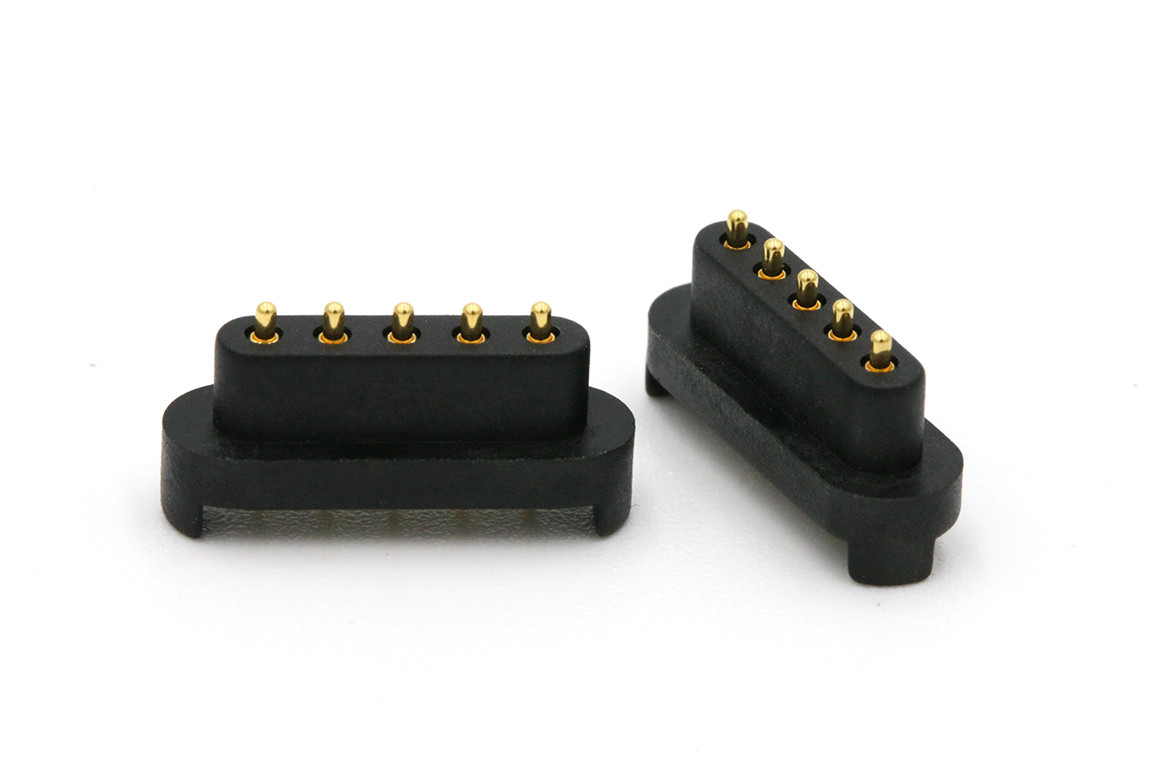

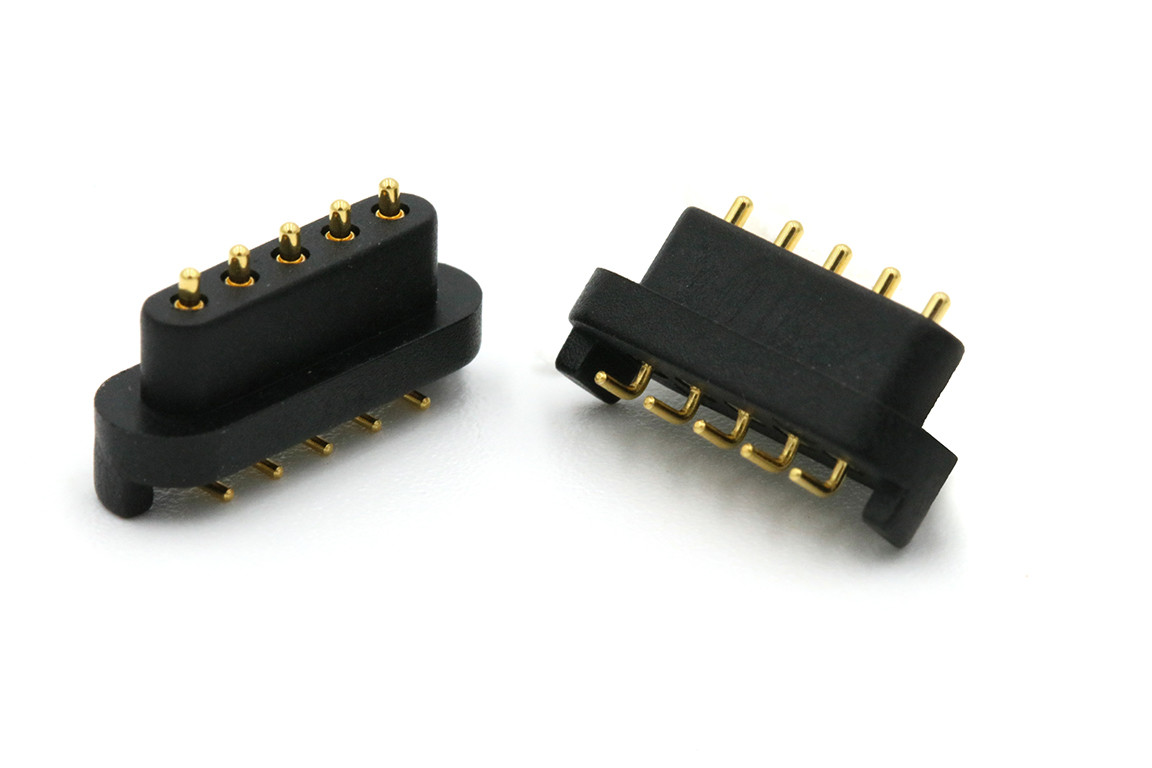

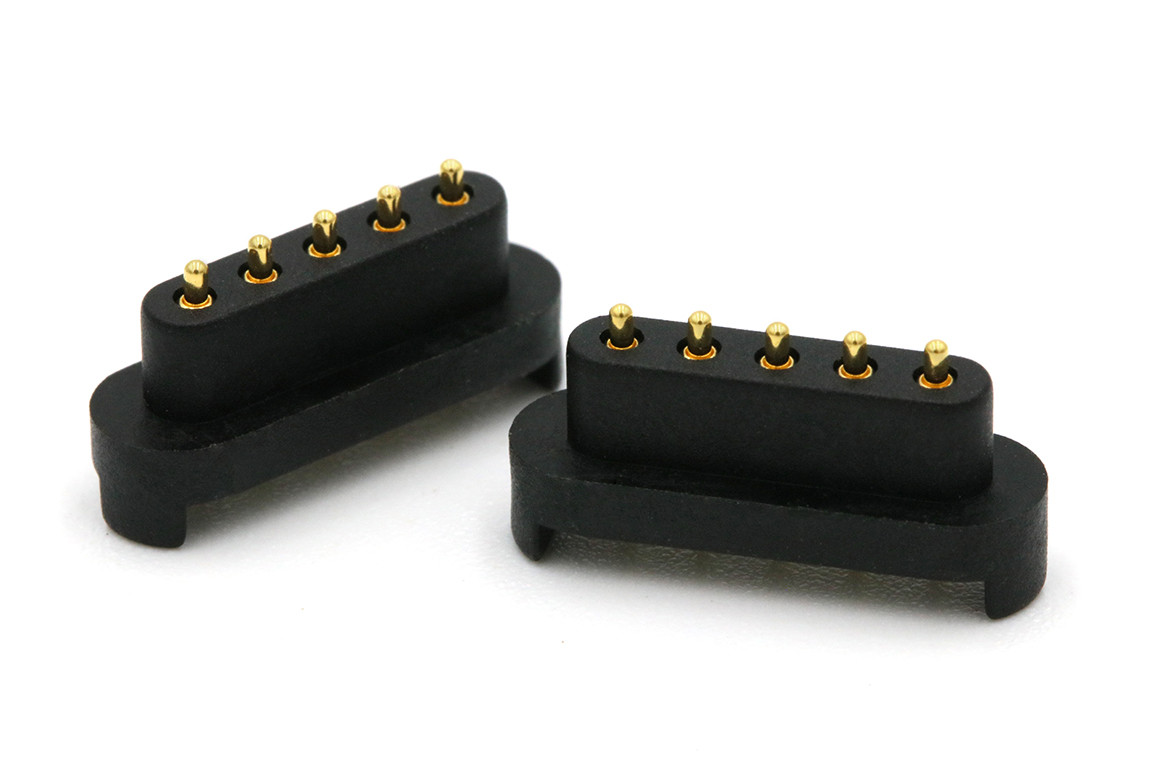

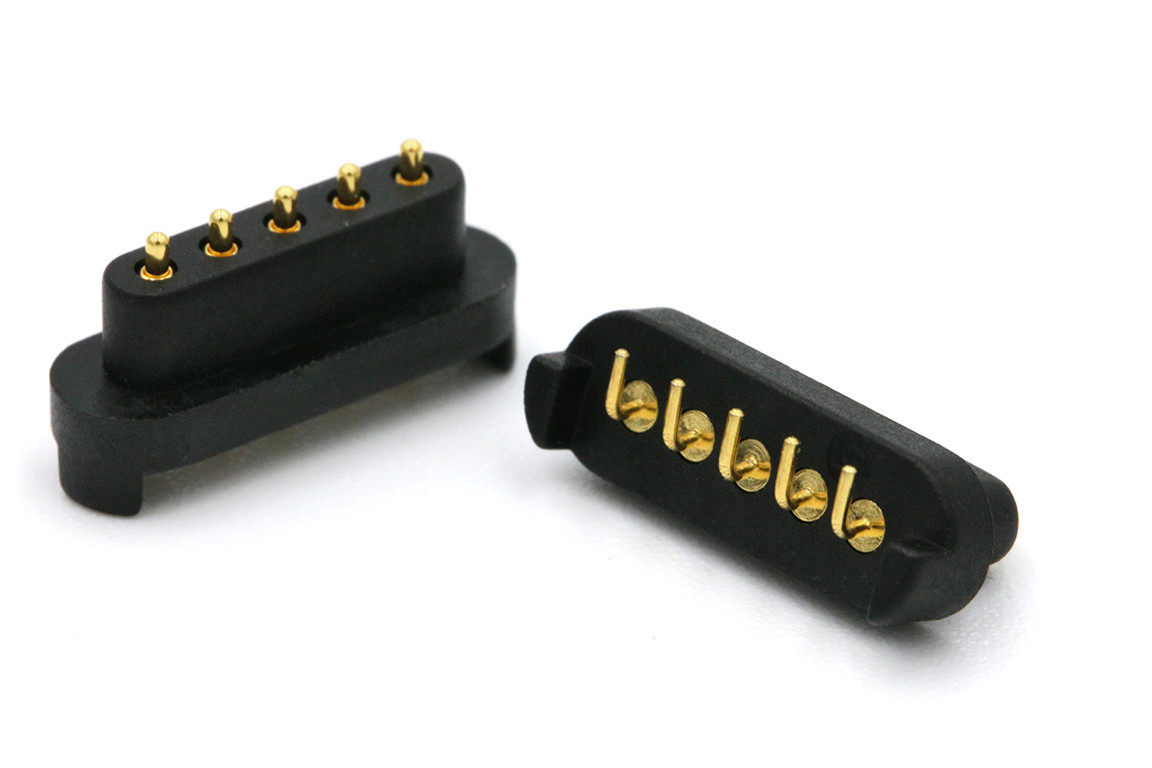

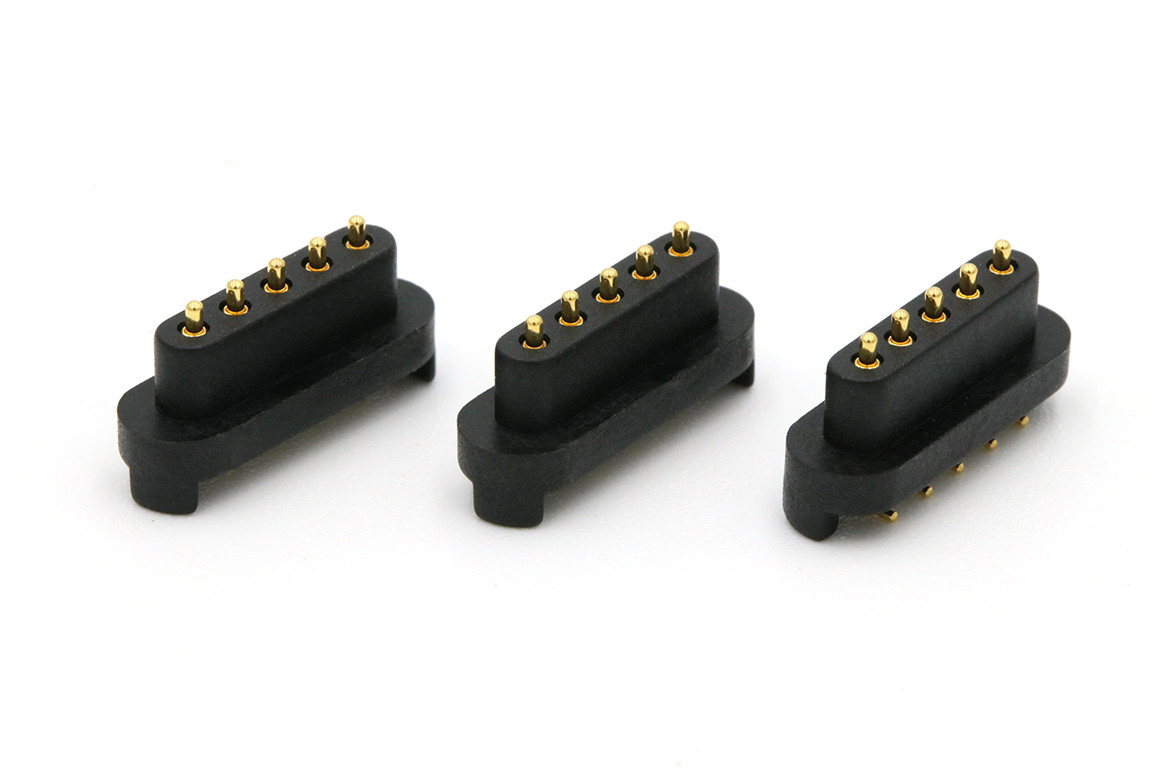

HTN mannelijke en vrouwelijke 2,5 mm pitch Right Angle Pogo Pin Spring Loaded Connectors.
Pogo Pin is een precisie-connector die wordt gebruikt in mobiele telefoons en andere elektronische producten.
Het wordt veel gebruikt in verschillende elektronische producten en speelt een rol bij de verbinding van signaaloverdracht.
Pogo pin is een soort veersonde die is gevormd door drie basiscomponenten van naaldas, veer en naaldbuis na nieten en voordrukken met precisieinstrumenten,met een hoge-precisie-veerstructuur aan de binnenkantDe oppervlakte is over het algemeen verguld, waardoor de corrosiebestrijdende functie, de mechanische eigenschappen, de werking en de werking van de pin beter kunnen worden verbeterd.elektrische eigenschappen, enz.
De vormstructuur is onderverdeeld in: vlakke bodem, stekplaat, buigplaat, dubbele naaldas, draad, lasdraad, zijgat, enz. De interne structuur is onderverdeeld in:type achterboor, snijgaten, snijgaten met ronde bal, door gaten, staartstoppen, dubbele koppen, enz.
Plaatingskeuze: reguliere goudplatering, nikkelplatering, enz. Stroombereik: reguliere 0,5-3A, hoge stroom 5-30A. Reisbereik: verwijst naar de compressie slag van de lente.
Voordelen van de Pogo Pin Connector
Pogo Pin Connector, algemeen bekend als veerpen of pogopen, biedt verschillende voordelen:
* Betrouwbaarheid
* Compact ontwerp
* Flexibiliteit
* Gemakkelijk te gebruiken
* Duurzaamheid
2.5MM Pitch Right Angle Pogo Pin Spring Loaded Connectors Parameterlijst:
|
Isolator
|
Zwart HTN+30%GF UL94 V-0
|
|
Zwieper
|
C3604, met een laag van 5 u Au over 60 ~ 100 u Ni
|
|
Vaten
|
C3602, plating 5 u Au over 60 ~ 100 u Ni
|
|
Lente
|
SUS304, bekleed met 1u ̊Min Au
|
|
Veerkracht
|
70 g+/-20 g bij 0,8 mm werkslag
|
|
Volle stork
|
1.0 mm
|
|
Mechanische test
|
10000 cycli Min.
|
|
Nominale stroom
|
1A max.
|
|
Spanning
|
DC 12V
|
|
Contactweerstand
|
Maximaal 50 milliohm
|
|
Zoutsprayproef
|
48 uur
|
|
Certificering
|
RoHS- of REACH-conform product
|
|
Test
|
100% open en korte test
|
|
RoHS- of REACH-conform product
Voor een optimaal gebruik dient de werkhoogte te worden bepaald. Op basis van de technische tekeningen mag de maximale toegestane compressie niet worden overschreden.
|
2.5MM Pitch Right Angle Pogo Pin Spring Loaded Connectors Tekening Grootte:
Ons voordeel en uw keuze:
* UPE professionele op maat gemaakte hoogstroom Pogo Pin met 15A-30A-serie, het is in massa geproduceerd.
* UPE ontwikkeld op 1,27 mm,2.0mm 2.54mm toonhoogte standaard mannelijke en vrouwelijke 2pin-40pin Pogo pin connector met SMT / DIP / Right Angle / Solder Cup.
* Pogo Pin Life test tot 1000.000 cycli.
* Alle producten kunnen voldoen aan de HF, RoHS REACH-norm.
* 100% elektrisch testverslag vóór levering van de goederen.
*Er zijn verschillende vormen beschikbaar, kleine structuur en hoge stroom.
Service-idee:
1Committed to providing customers with customized, small batch, multi variety, one-stop services. Committed to providing customers with customized, small batch, multi variety, one-stop services.
2Snelle reactie en effectieve communicatie, verfijnde service tijdige levering.
3. Strenge implementatie van het ISO 9001 en ERP systeem, de levering van materialen strikt in overeenstemming met de kwaliteits- en standaardproductiecontrole.
4. Gratis ontwerpen met monsters, de kwaliteit is veilig en betrouwbaar, de prijs is concurrerend.
Waarom kiezen klantenUPE?
1Professionele aanpassingsdienst
2. Snelle productiecapaciteit voor monsters
3Strikt kwaliteitscontrolesysteem
4Verwerking met geïmporteerde onderdelen
5. Hoogprecisie-testapparatuur
6. Redelijke procedures voor kostencontrole
Pogo Pin Connector Toepassingsgebied:
Hoe de bestelling te plaatsen
* U stuurt ons een tekening of een monster
* Ons professionele engineeringteam voert de beoordeling uit
* Je vergelijkt de tekening en wij maken het monster om je te sturen
* Je test het monster en keurt het goed, dan bestel je en betaal je 50% aanbetaling
* We beginnen het product te maken
Als de goederen klaar zijn, nemen we foto's voor uw cheque en u betaalt het saldo.
* We leveren de producten aan u met DHL, TNT, UPS, Fedex
Betalingstermijn:T/T, 50% aanbetaling, 50% saldo
Betalingswijze:T/T,PayPal,OCBC
Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag
Productietijd:10-15 Werkdag
Voor:Amerika, Europa, Azië, Zuid-Afrika
Handelstermijn:EXW
Vracht:Lucht, Zee, Express
Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
