12V 3A 5 Pin Magnetische oplaadkabel 2.2mm Pitch Pogo Pin USB-connector met data sync

Basisinformatie
Plaats van herkomst: China
Merknaam: UPE
Certificering: ISO9002
Modelnummer: VID0706A /VIC0750B
Document: VID0706A.pdf
Min. bestelaantal: 5000
Prijs: $1-$5
Verpakking Details: PE zakken
Levertijd: 12-15 werkdagen
Betalingscondities: T/T
Levering vermogen: 5KPCS/dag
Gedetailleerde informatie
Naam: 5 pin magnetische laadkabel Materiaal: THN, Messing, SUS304, NdFeB N52,TPE
Vlamkracht: 80 g±20 g Werkstork: 1.0 mm
Stroom: 3.0A Volatge: 12V
Magnetische Kracht: 550 g Mechanische levensduur: 50000 cyclusmin.
Contactweerstand: 50mΩ Max (PIN) Zoutsproeitest: 48 uur
Kleur: Zwart
Markeren:

12V 5 pin magnetische laadkabel

,

3A 5 pin magnetische laadkabel

,

2.2mm Pitch Pogo Pin USB connector


Productomschrijving

2.2mm pitch 5pins mannelijke magnetische laadkabel connector met data sync(goudgeplatte contacten, HTN-behuizing, NdFeB-magneet, TPE-mantel)

1. Belangrijkste kenmerken

.1 meter (1000 mm) flexibele kabel met 4-kern TPE-isolatie (OD: 3,5 mm).

.Sterke magnetische koppeling (> 550G magnetische kracht) met polariteitsidentificatie.

.12V/3A stroomtoevoer via verguld magnetisch contact.

.USB 2.0 data/vermogen (roestvrijstalen omhulsel).

.Hoge duurzaamheid: 50.000+ paringscycli, vlamvertragend (UL94 V-0).



2Materialen en bouw

Component Specificatie
Pogo pin Messing, verguld oppervlak (≤ 50mΩ contactweerstand).
Plastic Housing HTN + 30% UL94 V-0 zwart (hoogtemperatuurbestendig).
Magneet NdFeB-permanente magneet (optie met epoxycoating voor zoutbestandheid).
Buitenste schimmel Zwart TPE 80A (flexibel, slijtvast).
USB-connector Rustvrij staal omhulsel (USB 2.0).
Kabel 4 kernen, 1000 mm lang:
- Rood/Zwart: 65×0,08 mm strengen (kracht).
- Wit/groen: 16×0,08 mm strengen (gegevens).
Zwarte TPE.



3Mechanische en elektrische eigenschappen

Parameter Waarde
Vlamkracht 80 g ± 20 g @ 1,0 mm hoogte.
Magnetische hechtingskracht > 550 G.
Leven in dienst 501000 cycli min.
Nominale spanning 12V gelijkstroom.
Continu stroom 3.0A.
Piekstroom 4.0A (maximaal).
Contactweerstand ≤ 50 mΩ.
Hoogspanningstest AC/DC 1000V, 0,5mA, 3 seconden.



4. Milieu en naleving

  • RoHS en REACH-conform.

  • Brandwaarde: UL94 V-0.

  • Zoutsprayproef: 48 uur (met een epoxy-gecoate magneet).

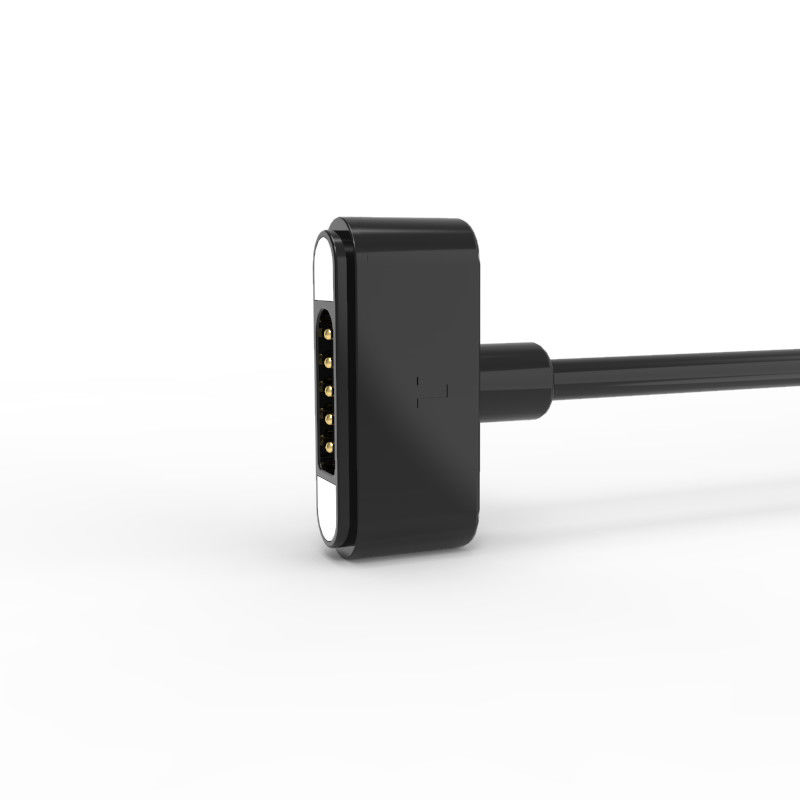

Technische tekening van de 5pins mannelijke kabelverbinding (belangrijke afmetingen):

12V 3A 5 Pin Magnetische oplaadkabel 2.2mm Pitch Pogo Pin USB-connector met data sync 0

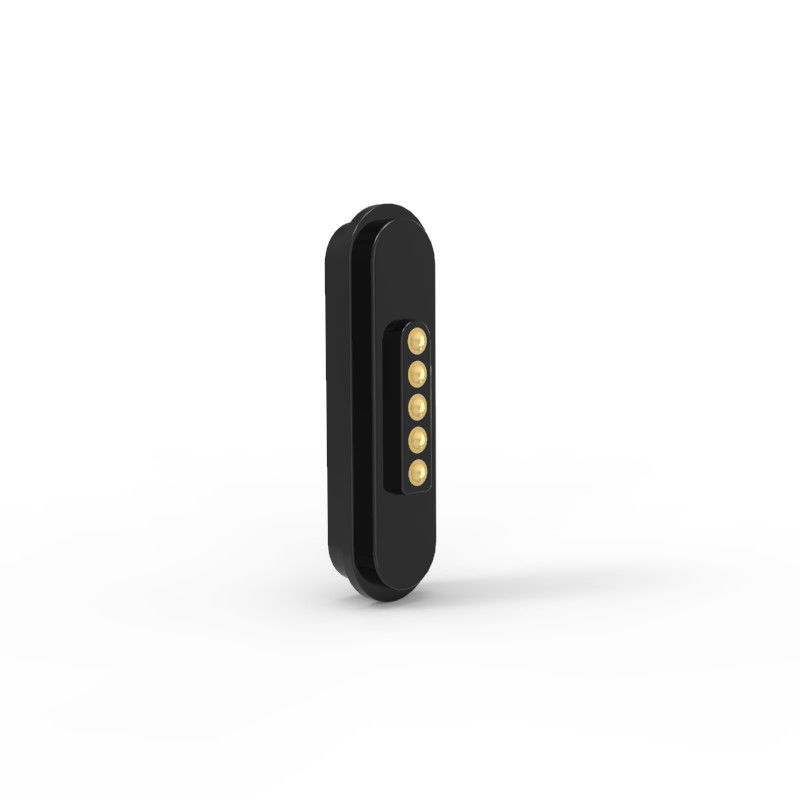

Technische tekening van de vrouwelijke magnetische aansluiting met 5 pinnen (belangrijke afmetingen):

12V 3A 5 Pin Magnetische oplaadkabel 2.2mm Pitch Pogo Pin USB-connector met data sync 1

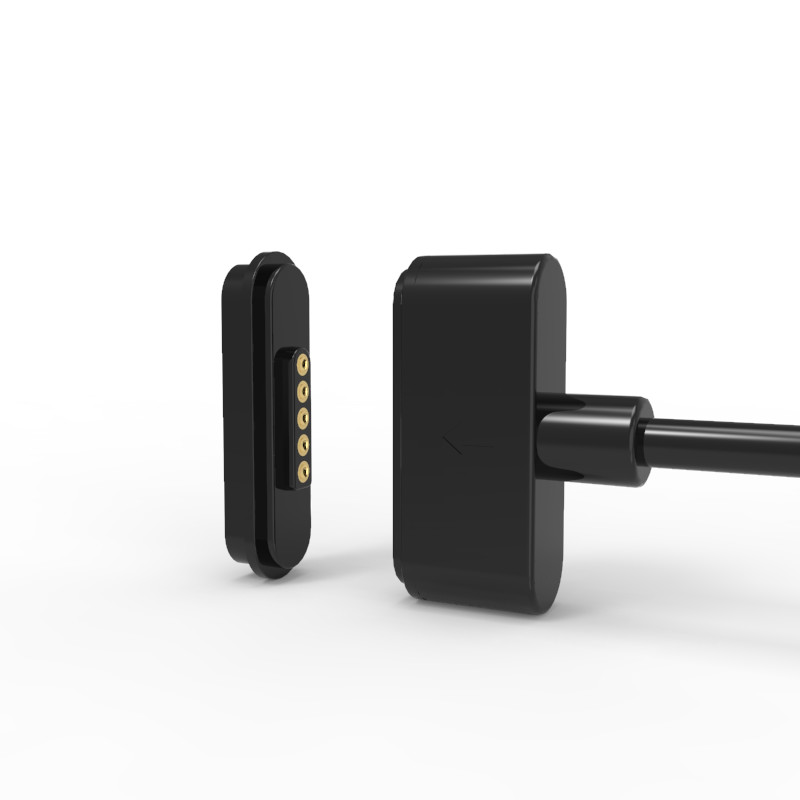

Magnetische kabelconnectoren Toepassing:

12V 3A 5 Pin Magnetische oplaadkabel 2.2mm Pitch Pogo Pin USB-connector met data sync 2





Hoe de bestelling te plaatsen
* U stuurt ons een tekening of een monster

* Ons professionele engineeringteam voert de beoordeling uit

* Je vergelijkt de tekening en wij maken het monster om je te sturen

* Je test het monster en keurt het goed, dan bestel je en betaal je 50% aanbetaling

* We beginnen het product te maken

Als de goederen klaar zijn, nemen we foto's voor uw cheque en u betaalt het saldo.

* We leveren de producten aan u met DHL, TNT, UPS, Fedex



Betalingstermijn:T/T, 50% aanbetaling, 50% saldo

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
