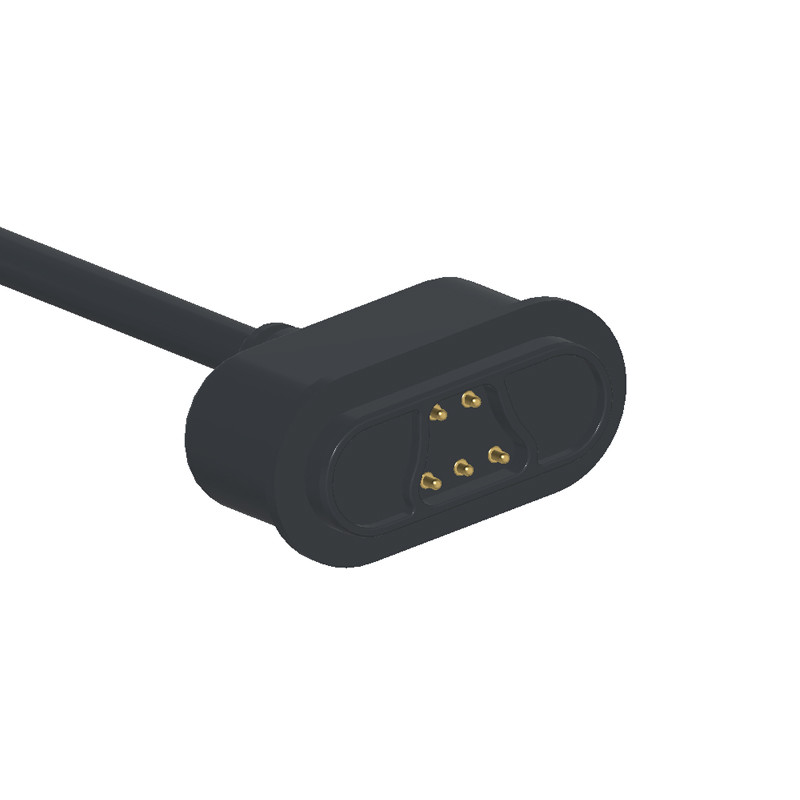

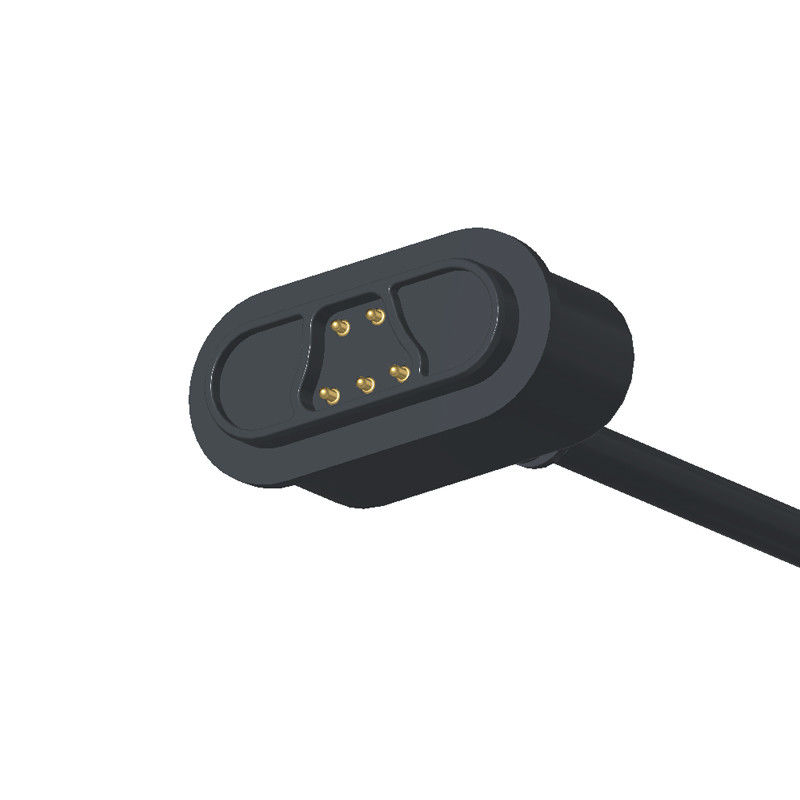

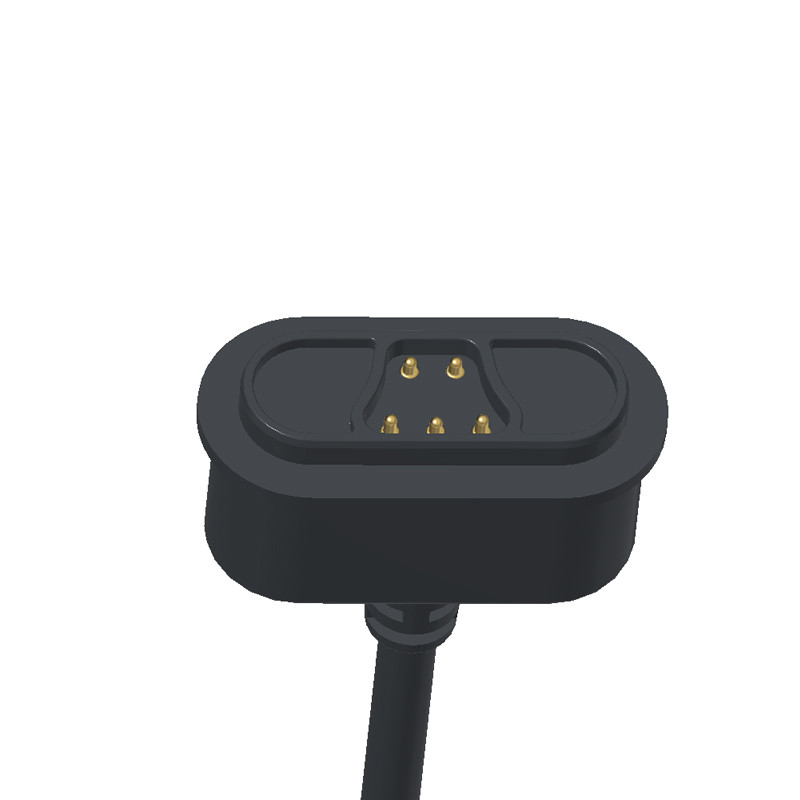

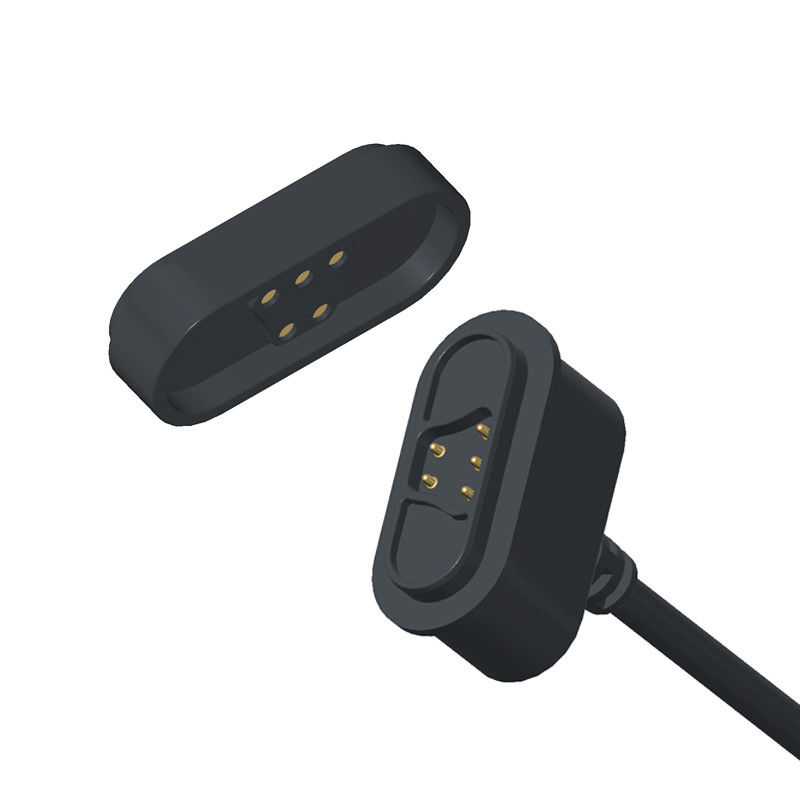

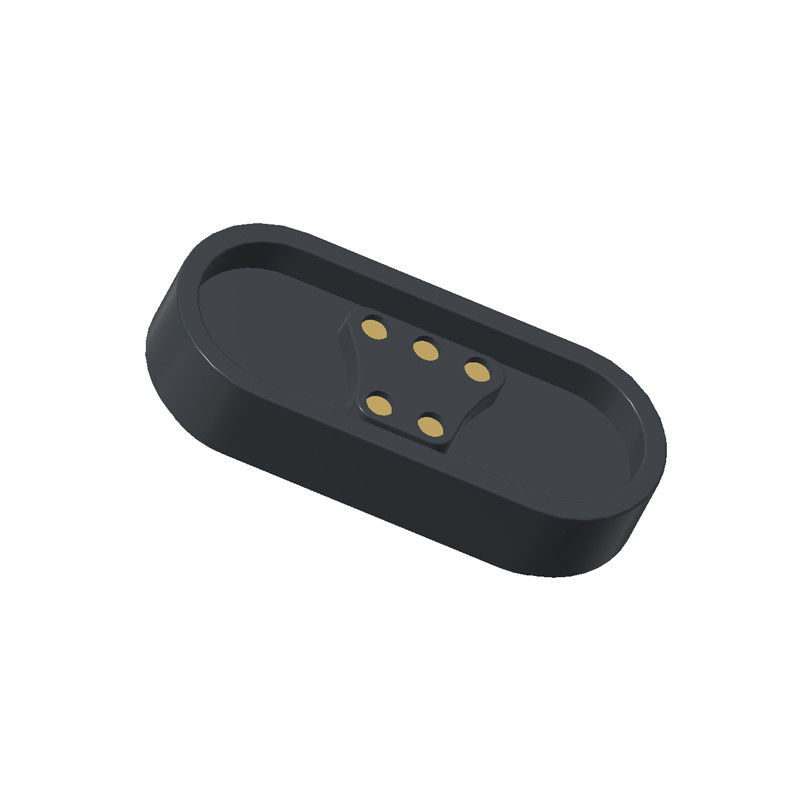

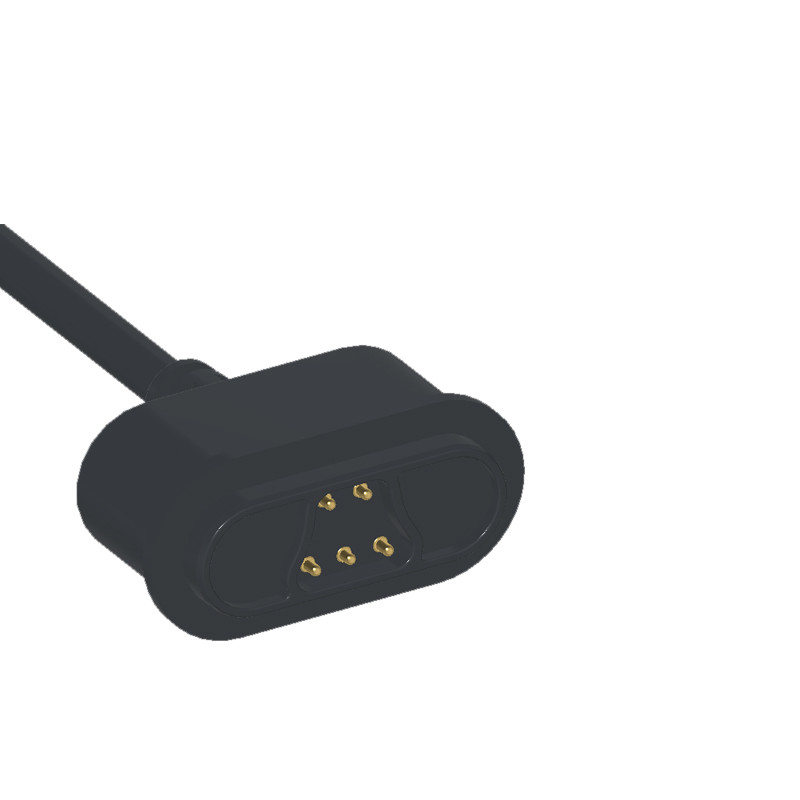

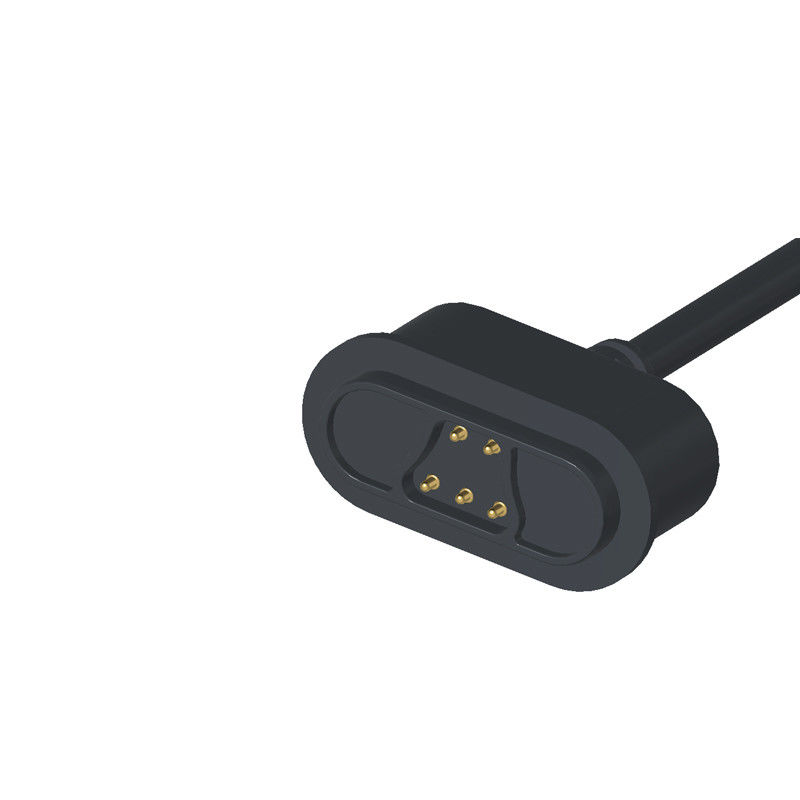

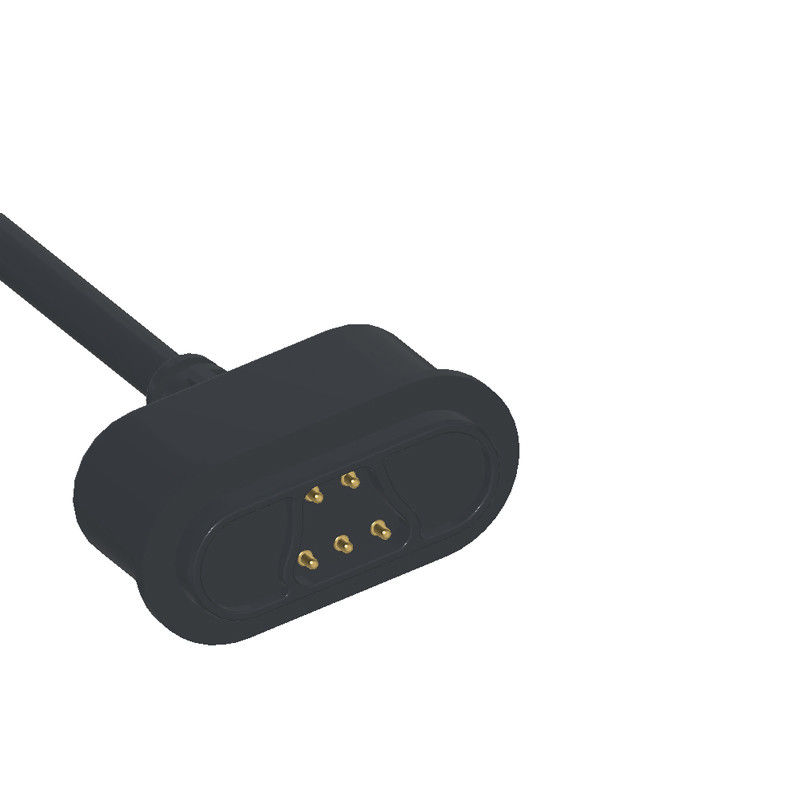

12V 5A DC magnetische aansluiting 5 pin mannelijke vrouwelijke kabel aansluiting

5 pin gelijkstroom aansluiting voor mannelijke en vrouwelijke magnetische kabels

Magnetische kabelconnector en vrouwelijke magnetische connector alle materialen voldoen aan RoHS & REACH-conformiteit.

Alle magnetische kabel connectoren zijn 100% geslaagd bij de Short & Open Circuit Test.

Mechanische:

Pin 1 / 3:

- Contactkracht: 80 g ± 20 g bij 1 mm werkstork

- Levensduur: 10.000 cycli

Pin 2/4/5:

- Contactkracht: 80 g ± 20 g bij 0,8 mm werkstork

- Levenstest:10,000 cycli

Elektrisch:

- Nominale spanning: DC 12V; Nominale spanning: maximaal 5A.

- Contactweerstand van de veer: max. 50 milliohm.

Milieuprestaties:

- Operatietemperatuur: -25°C tot +80°C

- Zoutspray 24 uur.

5 pin mannelijke magnetische kabelconnectoren en vrouwelijke magnetische connectorparameter:

Technische tekening van de 5pin mannelijke magnetische kabelconnector

Technische tekening van de vrouwelijke magnetische aansluiting met 5 pinnen

Mannelijke magnetische kabel aansluitknop

Vrouwelijke explosie

Verpakking:

Voordelen van magnetische connector:

●Humaniseren van het ontwerp van de automatische adsorptieverbinding;

●Gehumaniseerde anti-val: het is gemakkelijk te verwijderen van de laadinterface en het is niet gemakkelijk om het apparaat te verwijderen;

●Levensduur: maximaal 100.000-200.000 cycli;

● waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);

● Snelle laadtijd: het ontwerp van de 5A-10A-magneetconnector weerstaat grote stroomoverdracht;

● Het uiterlijk van de magnetische aansluiting kan worden aangepast aan het ontwerp van het toepassingsapparaat van de klant;

●De structuur van het product is kortcircuitbestendig en onfeilbaar;

●High frequency signal transmission, kan de traditionele USB2.0 HDMI 1.3 functie Video&Audio signaal transmissie vervangen

Toepassing van magnetische verbindingsproducten:

1.draagbare apparaten, intelligente positioneringsapparatuur, slimme armbanden voor kinderen, slimme horloges, draagbare mobiele telefoons,Bluetooth-headsets, enz.)magnetische banddraad eindverbinding

2.Medische apparatuur,draadloze apparatuur,apparatuur voor datacommunicatie,telecommunicatieapparatuur,automatische en industriële apparatuur, audiovisuele apparatuur

3.Luchtvaart, ruimtevaart, elektronische, militaire communicatie

4.Auto- en navigatie-apparatuur voor auto's, test- en meetapparatuur

5.Consumer Electronics ((mobiele telefoons, tablet computers, Bluetooth-headsets, camera's, horloges, draagbare consumentenelektronica en vele andere elektronische producten.)

Waarom moet UPE uw partner zijn?

1.Gespecialiseerde kennis van magnetische verbindingen

●Focused R&D: UPE heeft speciale ervaring op het gebied van magnetische connectoren

●Aangepast: UPE kan de sterkte van de magneet, de pinplating (goud/nikkel voor ≤50mΩ-weerstand) en de behuizingsmaterialen (zwart PBT/nylon) aan uw behoeften aanpassen.

2. Hoge duurzaamheid en naleving

● 10.000+ cycli gegarandeerd: Hun connectoren worden waarschijnlijk strikt getest om aan uw mechanische levensduur te voldoen.

●Certificaties: Voldoen aan de UL- of RoHS-normen, cruciaal voor de consumenten/medische markten.

3. Concurrerende productie

● Kosteneffectief gereedschap: UPE kan lage MOQ's aanbieden (bijv. 1K ¥ 5K eenheden) met concurrerende prijzen voor kleine tot middelgrote partijen.

● Kwaliteitscontrole: In-house testen op contactweerstand, trekkracht en stroombelasting om de betrouwbaarheid te garanderen.

4. Snel prototyping en ondersteuning

● 3D-monsters in dagen: Rapid prototyping voor fit/functional checks

● Ingenieursondersteuning: Hulp bij het optimaliseren van de pinout, EMI-bescherming of waterdichtheid (IP68).

Hoe de magnetische kabel aansluiting bestelling plaatsen
* Identificeer uw vereisten ((Type connector, benodigde hoeveelheid, aangepaste vereisten, technische specificaties)

*Prijzen en voorwaarden onderhandelen (er kunnen kortingen gelden).

* Bevestig de details van de bestelling (type aansluiting, hoeveelheid, aanpassing).

* Betalen (via PayPal, bankoverschrijving of andere veilige methoden).

* Verscheping en kwaliteitscontrole
* Volg de zending.

* Controleer het product bij aankomst om de kwaliteit te waarborgen.

Betalingstermijn:T/T, 50% aanbetaling, 50% saldo

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
