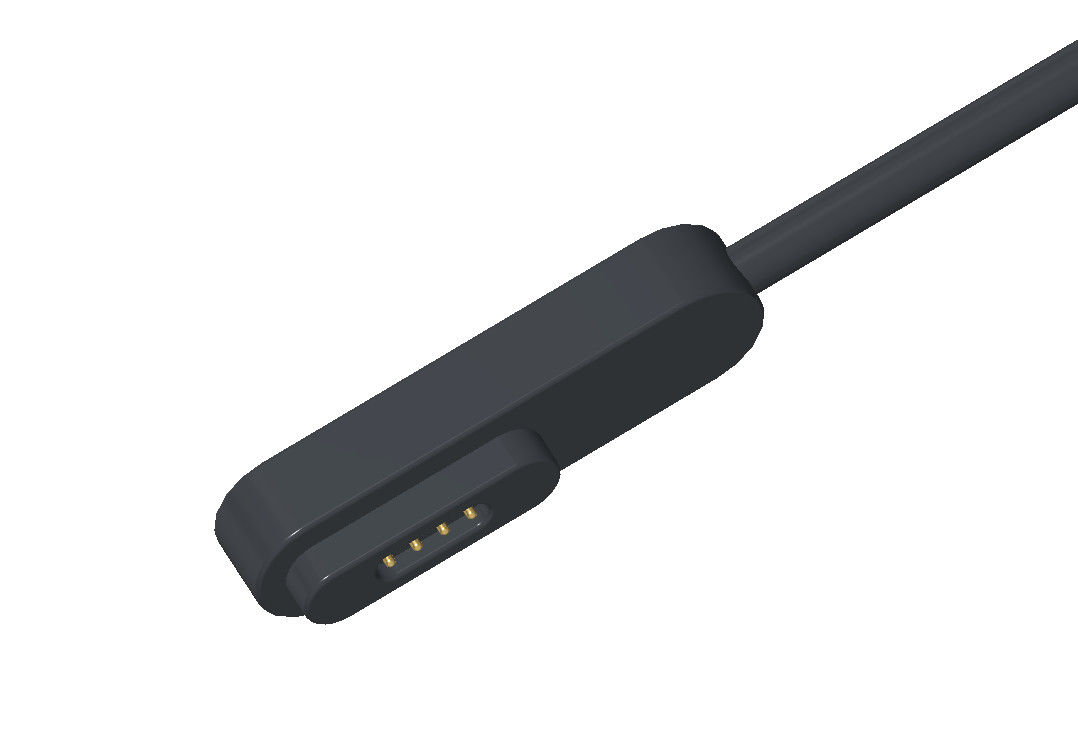

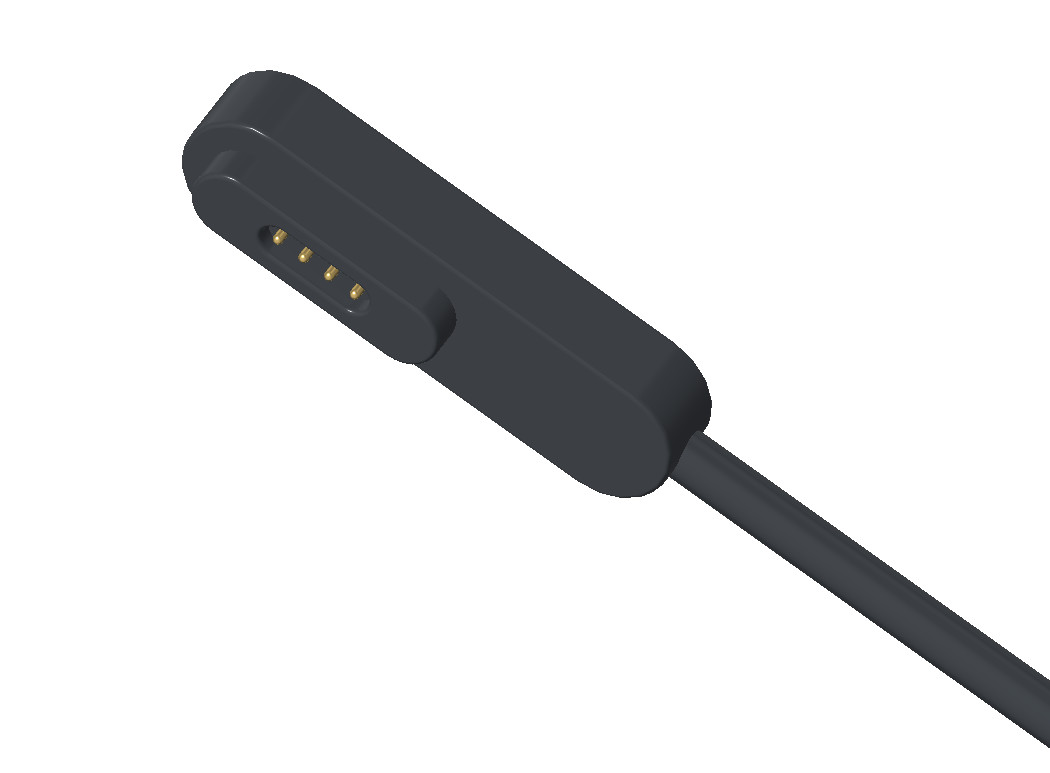

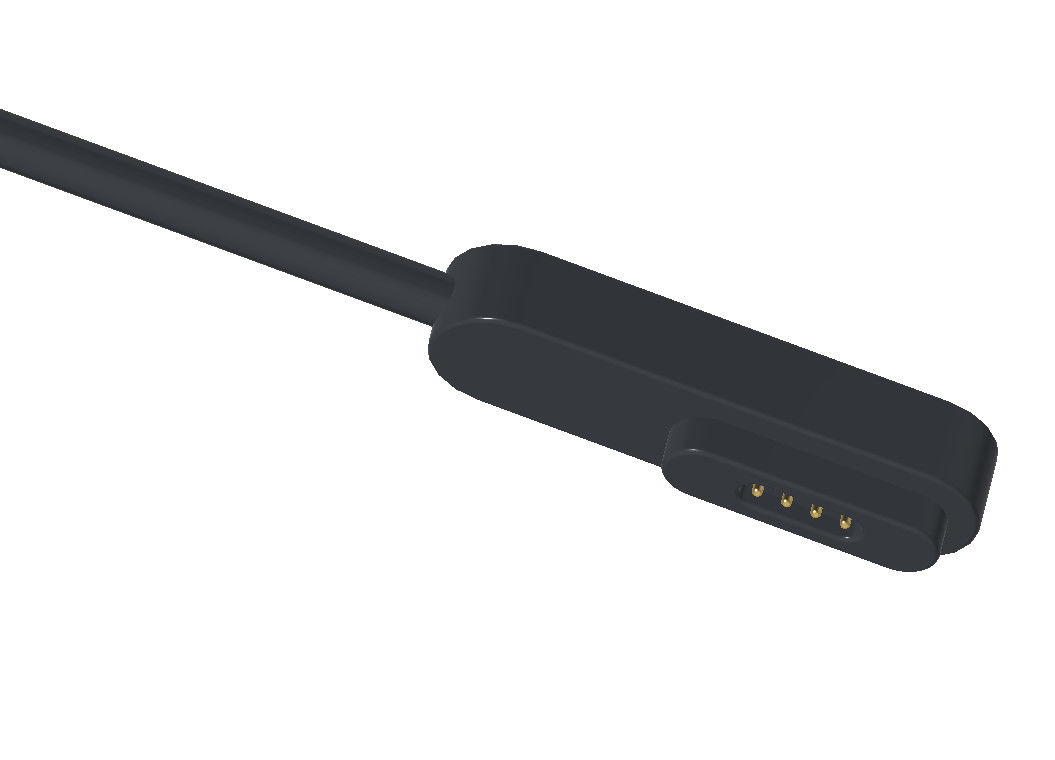

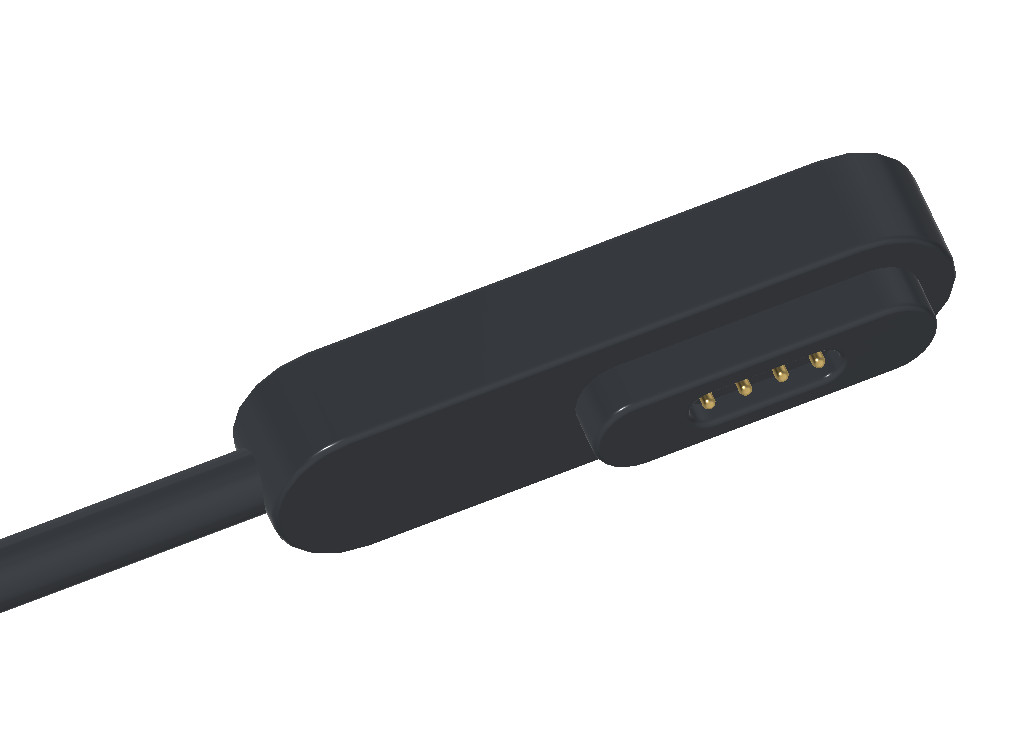

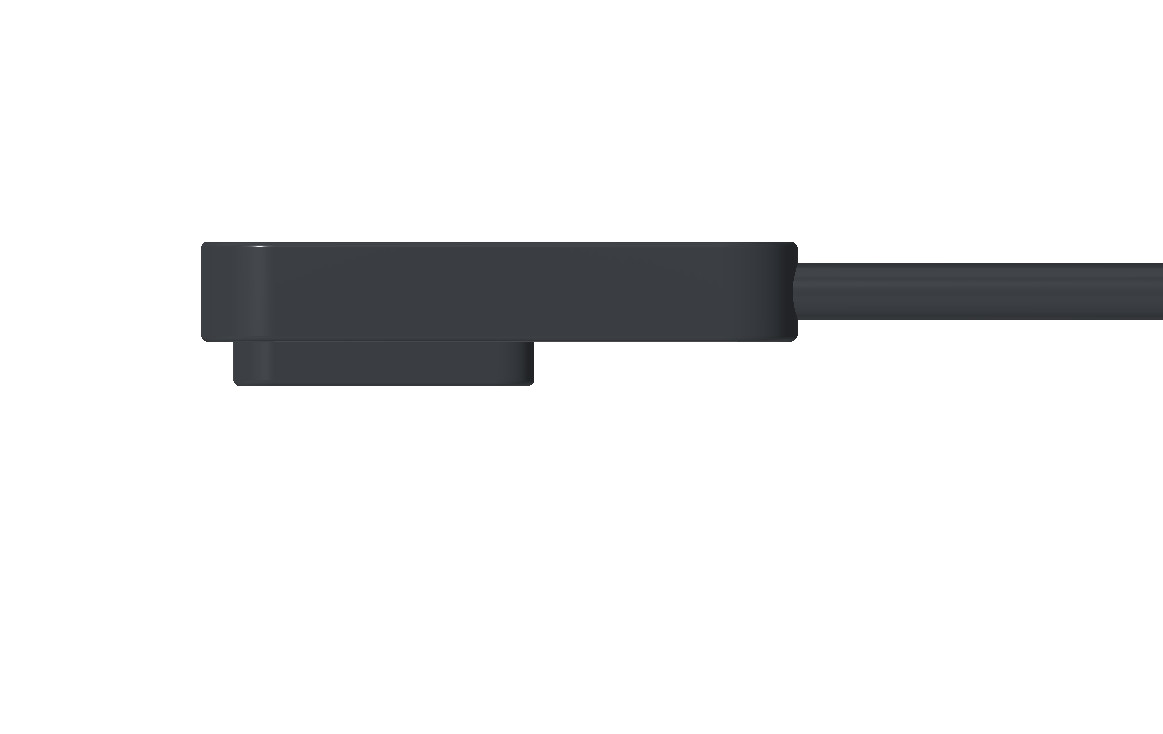

Rectangular Magnetische USB-connector Mannelijke magnetische connector 4 pin met OD3.0 PVC-kabel

Rechthoekige 4pin mannelijke pogo pin magnetische kabel usb connector met OD3.0 PVC kabel

1Test van de weerstandswaarde (AT:20C):

a. De weerstandswaarde tussen het soldeersnoer en de koperen spijker is minder dan 50 mΩ

b. De weerstandswaarde van 1 stuk productdraad is minder dan 60 mΩ.

2. Voltage-test: 100 V wisselstroom gedurende 1 minuut, maximaal 5 mA

3Isolatieweerstand: 50 mΩ Min ((500 V DC 1 minuut)

4.Plug Swing test: Liftgewicht 300 g, hoek ±70°, frequentie 30 keer per minuut, 3000 keer per minuut
De ontkoppelingsgraad is minder dan 100%.

5.Een mannelijke schommelproef: belasting 300 g, hoek ±70°, frequentie 30 keer per minuut, 3000 keer per minuut, pauze
De lijn is minder dan 100%.

6Een mannelijk hoofd, een magnetisch hoofd (onderdeelonderzoek), zoutsprayonderzoek: temperatuur 35±1° C, vochtigheid 85%, 5% NACL
Na 24 uur was er geen corrosieverschijnsel.

7.Test van het hefvermogen van de stekker en de SR: het verticale hefvermogen van de stekker en de SR: 5 kg/min mag niet beschadigd zijn en de verplaatsing moet kleiner zijn dan 3 mm.

8Vochtigheidstest: temperatuur 40°C, vochtigheid 95%, 48 uur, overeenkomstig de voorschriften van de punten 2 en 3 van de aantekening.

9. Thermische cyclingtest: plaats deze 30 minuten bij -31°C, vervolgens nog 30 minuten bij 60°C en herhaal deze cyclus 5 keer.
Voldoen aan de voorschriften van aantekeningen 2 en 3.

10Dit product moet voldoen aan de ROHS-vereisten.

11Alle plaatsen met afmetingen op de tekening moeten voor 100% worden geïnspecteerd en geregistreerd.

12Verpakkingswijze: de buitendoos moet worden aangebracht met verzendetiketpapier.

Parameter van de 4pin magnetische kabelconnectoren:

Technische tekening van 4pin magnetische kabelconnector

4 pin magnetische kabel aansluiting

Verpakking:

Voordelen van magnetische connector:

●Humaniseren van het ontwerp van de automatische adsorptieverbinding;

●Gehumaniseerde anti-val: het is gemakkelijk te verwijderen van de laadinterface en het is niet gemakkelijk om het apparaat te verwijderen;

●Levensduur: maximaal 100.000-200.000 cycli;

● waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);

● Snelle laadtijd: het ontwerp van de 5A-10A-magneetconnector weerstaat grote stroomoverdracht;

● Het uiterlijk van de magnetische aansluiting kan worden aangepast aan het ontwerp van het toepassingsapparaat van de klant;

●De structuur van het product is kortcircuitbestendig en onfeilbaar;

●High frequency signal transmission, kan de traditionele USB2.0 HDMI 1.3 functie Video&Audio signaal transmissie vervangen

Toepassing van magnetische verbindingsproducten:

1.draagbare apparaten, intelligente positioneringsapparatuur, slimme armbanden voor kinderen, slimme horloges, draagbare mobiele telefoons,Bluetooth-headsets, enz.)magnetische banddraad eindverbinding

2.Medische apparatuur,draadloze apparatuur,apparatuur voor datacommunicatie,telecommunicatieapparatuur,automatische en industriële apparatuur, audiovisuele apparatuur

3.Luchtvaart, ruimtevaart, elektronische, militaire communicatie

4.Auto- en navigatie-apparatuur voor auto's, test- en meetapparatuur

5.Consumer Electronics ((mobiele telefoons, tablet computers, Bluetooth-headsets, camera's, horloges, draagbare consumentenelektronica en vele andere elektronische producten.)

Waarom moet UPE uw partner zijn?

● Betrouwbaar en duurzaam

● Snel ontwerpen en leveren

● Betrouwbare en eerlijke samenwerking

Hoe de magnetische kabel aansluiting bestelling plaatsen
* Identificeer uw vereisten ((Type connector, benodigde hoeveelheid, aangepaste vereisten, technische specificaties)

*Prijzen en voorwaarden onderhandelen (er kunnen kortingen gelden).

* Bevestig de details van de bestelling (type aansluiting, hoeveelheid, aanpassing).

* Betalen (via PayPal, bankoverschrijving of andere veilige methoden).

* Verscheping en kwaliteitscontrole
* Volg de zending.

* Controleer het product bij aankomst om de kwaliteit te waarborgen.

Betalingstermijn:T/T, 50% aanbetaling, 50% saldo

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
