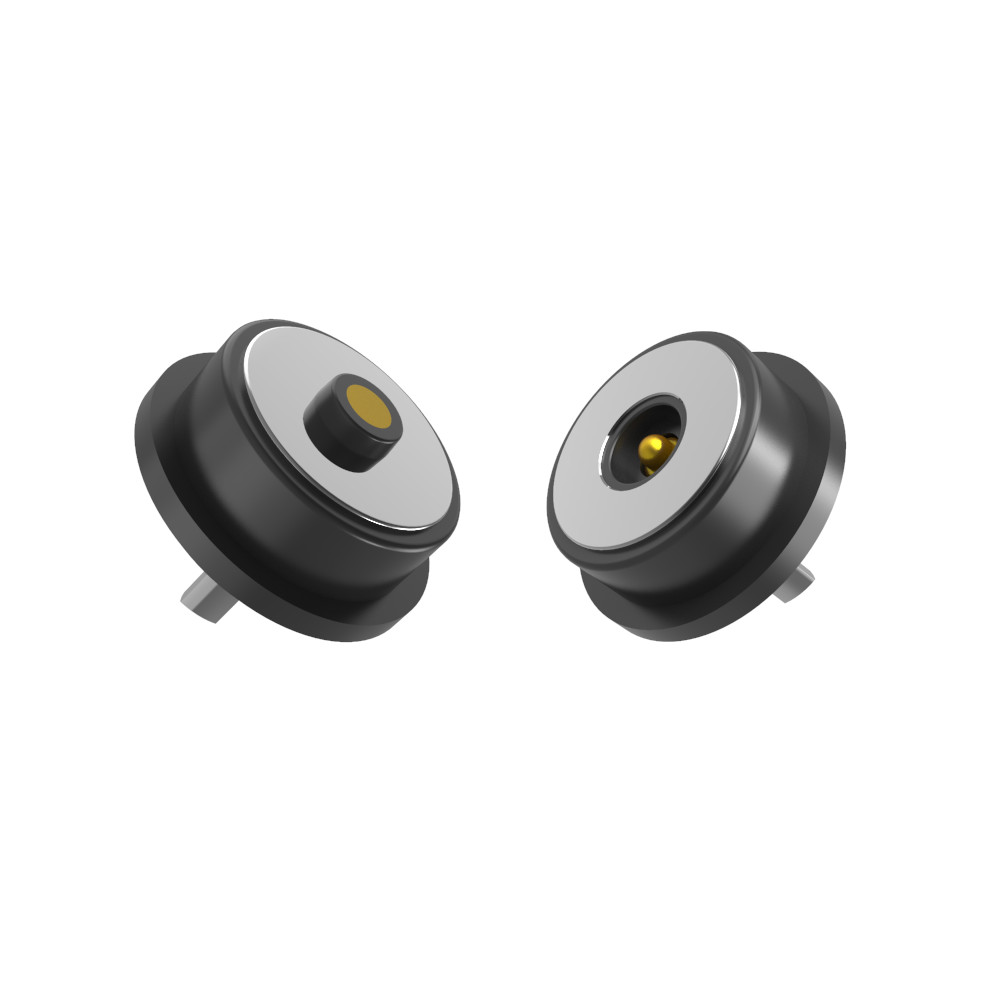

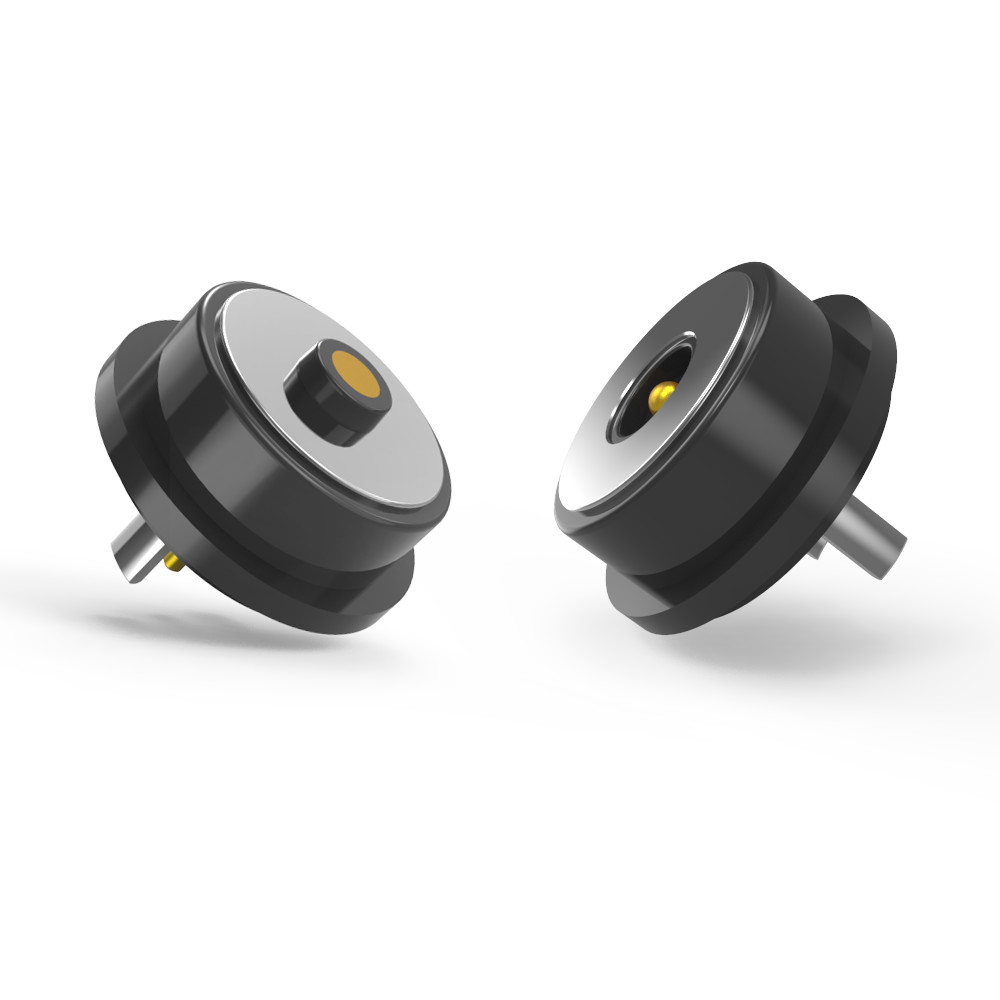

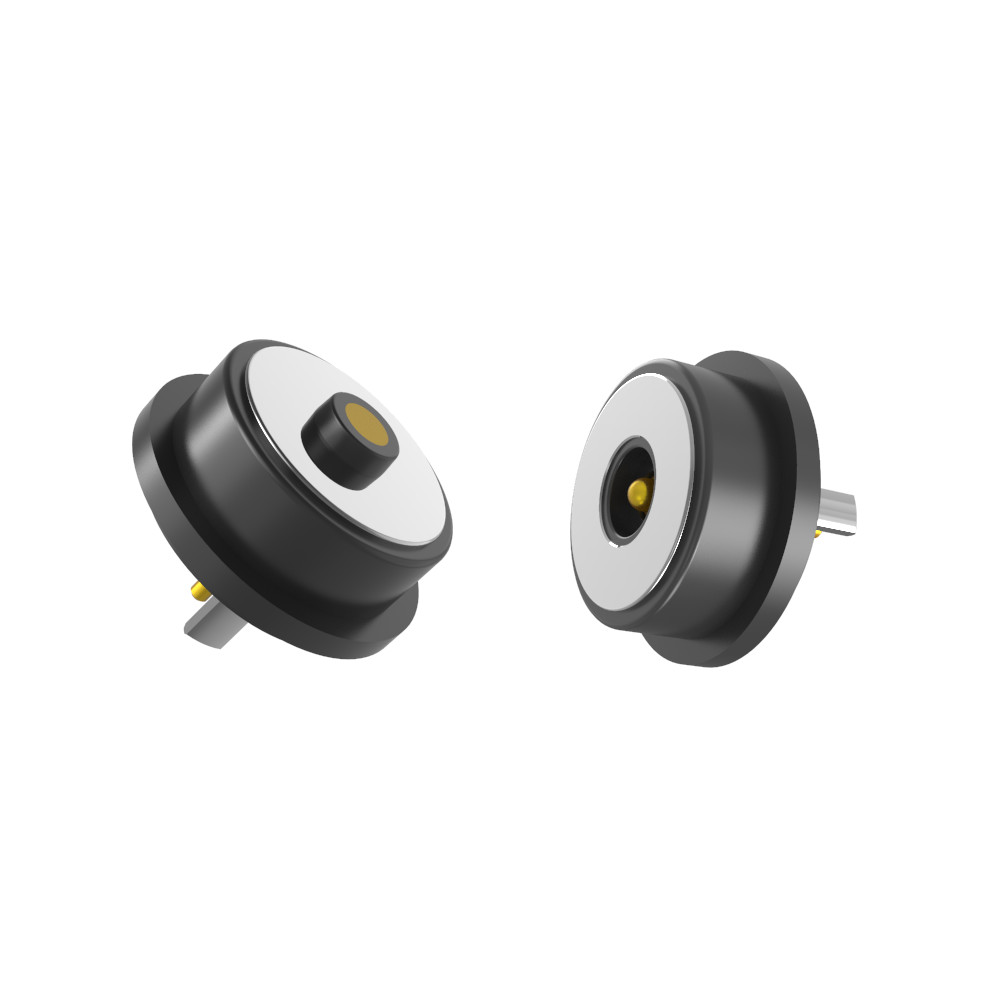

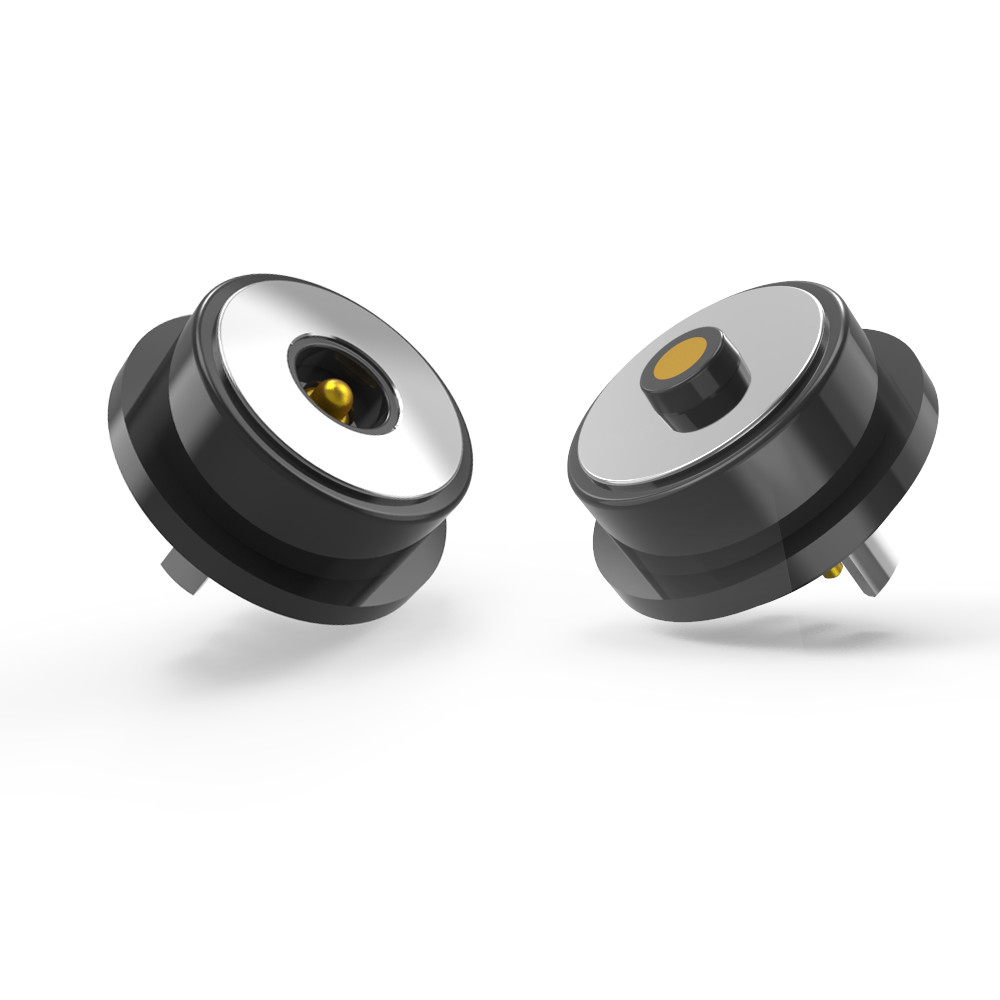

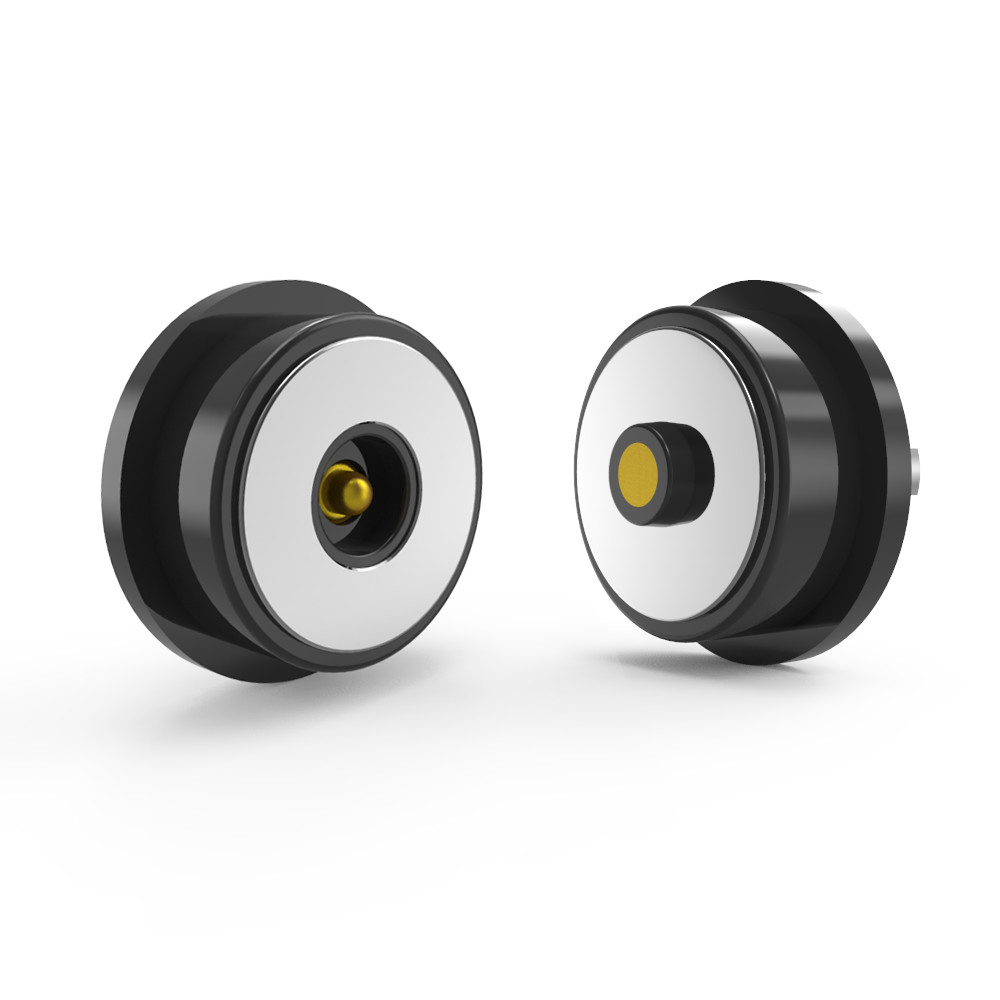

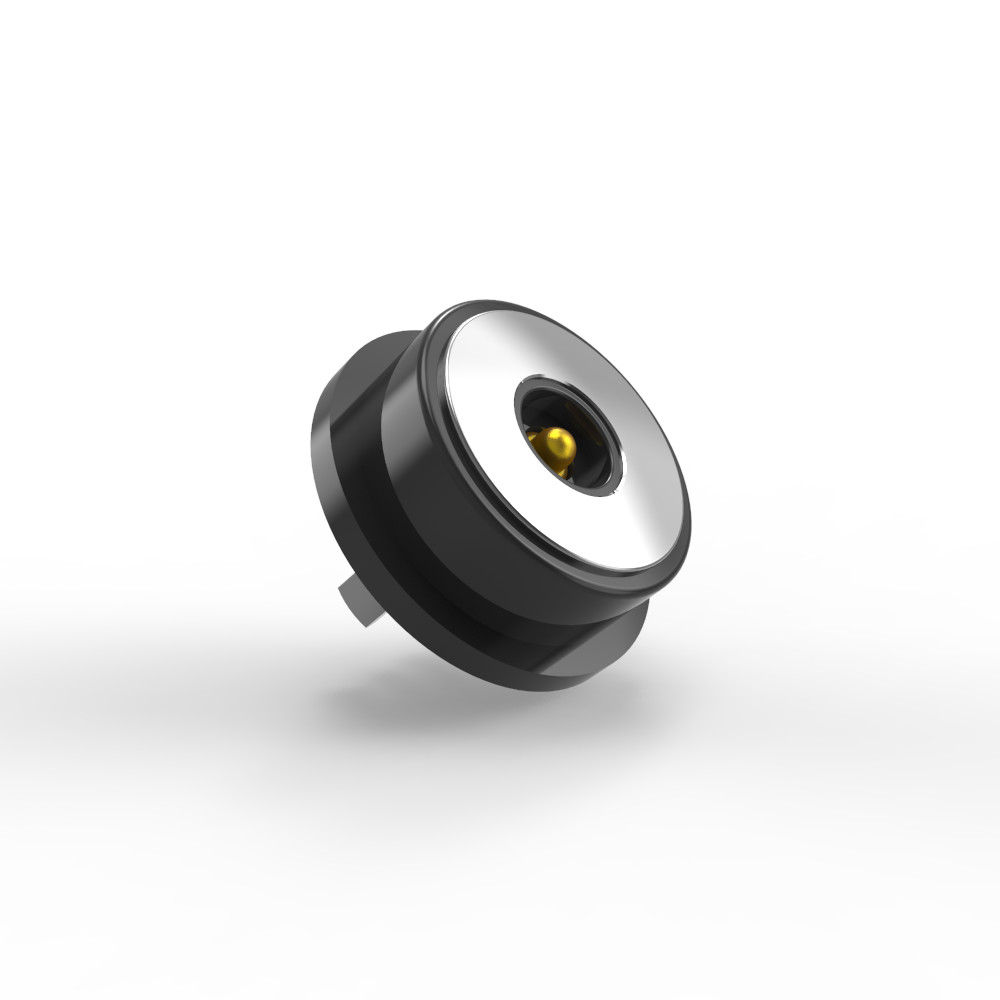

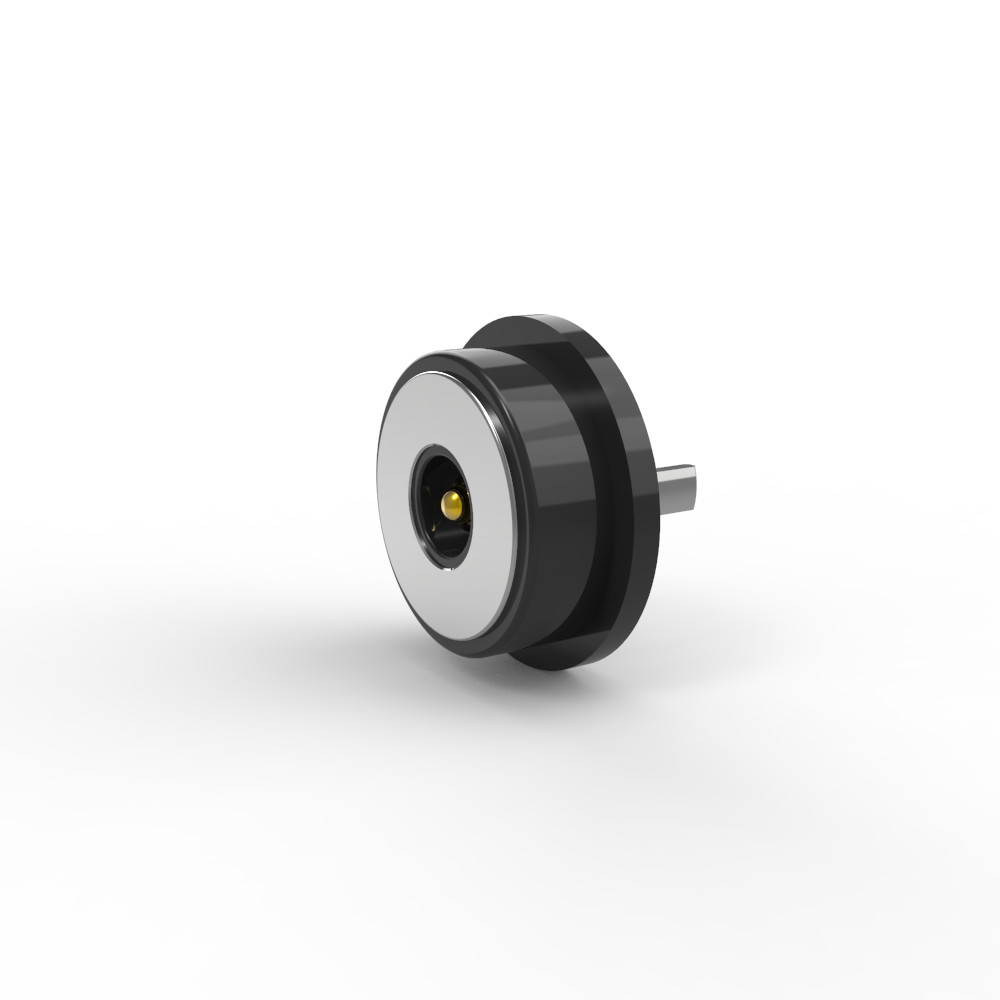

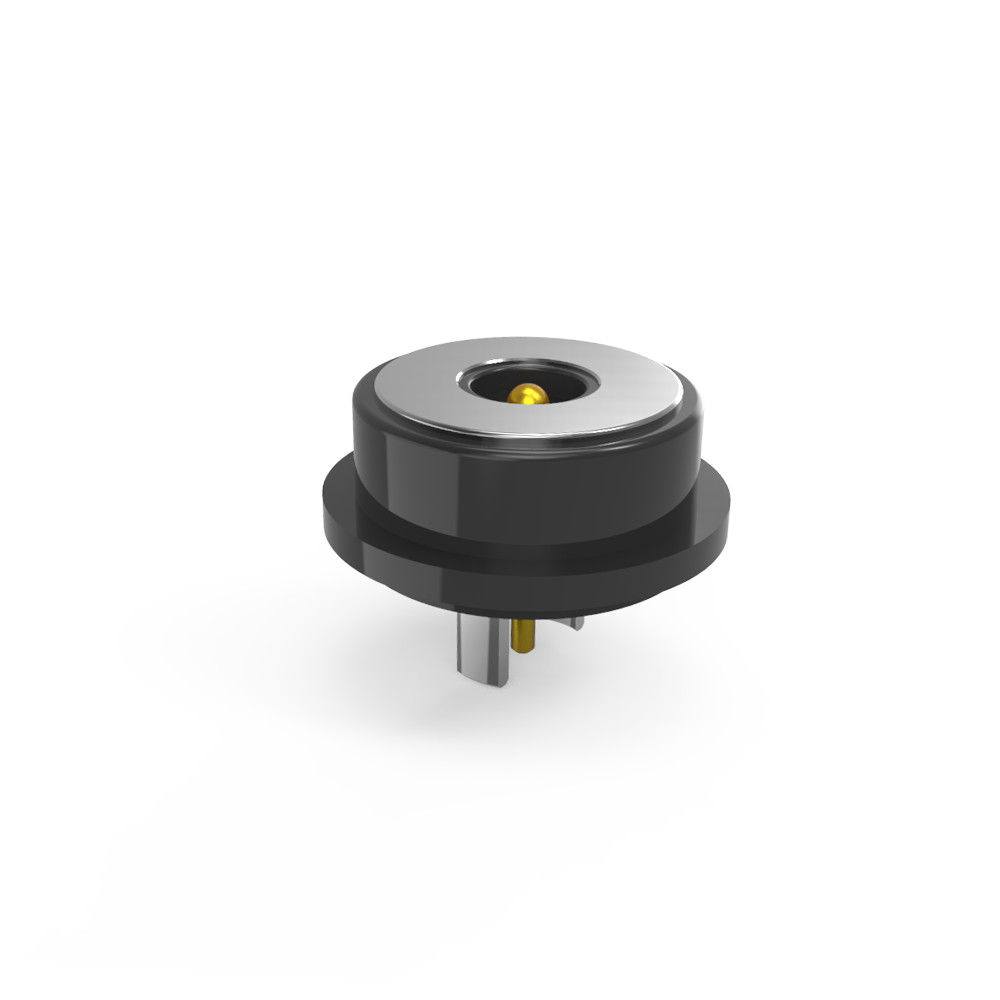

Hoge contactkracht DC Pin Connector 3A Vrouwelijke mannelijke connectoren Zwart Voor elektronisch apparaat

8.0mm high contact force DC mannelijke vrouwelijke magnetische connector voor elektronische apparaten

Materiaal:

Plunger:loodvrij C6801, met een laag van 5U" Min Au over 60~100U" Ni;

Vaten:loodvrij C6801, met een laag van 5 U" Min Au over 60 ~ 100 U" Ni;

Vliezen:SUS 304 plating 1U" Au;

Housing: Zwart HTN+30%GFUL94 V-0;

Schelp: loodvrij C6801Plating Ni

Magneet: NdFeB N52 Plating Ni

Mechanische:

De kracht van de veer: 60 g ± 10 g, bij 0,4 mm werkslag.

Volle stork:0.6mm.

Mechanische levensduur: 50.000 cycli min.

Elektrische specificaties:
Nominale spanning: 12 V gelijkstroom.

Nominale stroom: 3,0 A.

"Technische apparatuur" voor de "ontwikkeling" van een "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" van een "technische apparatuur".

Testing:

100% open/kortsluiting getest.

RoHS/REACH-conform (geen gevaarlijke stoffen).

Zoutsprayproef: 48 uur (validatie van de corrosiebestendigheid).

Beschrijving van de producttoepassing ((niet beperkt tot het volgende):

1.Plug-in PCB-platen voor lassen;

2.Het vormen en inkapselen van draden na het lassen;

3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;

4.Molding injectie gieten van ingebouwde malen;

5Draden kunnen direct worden gebonden.

Ronde magnetische connectorparameter:

Ronde mannelijke magnetische connector Technische tekening

Ronde vrouwelijke magnetische aansluiting Technische tekening

Aanbevolen pcb-opstelling:

Tolerantie van de indeling: ± 0,05 mm

Voordelen van ronde magnetische connectoren
Duurzaamheid: verminderde slijtage (geen fysieke inbreng).
Veiligheid: ontkoppelt onder spanning, waardoor schade wordt voorkomen.
Gemak: makkelijk blind paren (zelf-afstemmen).
Water-/stofbestendigheid: vaak gebruikt in afgesloten ontwerpen.

Toepassing van magnetische verbindingsproducten:

1. Consumentenelektronica
Smartphones & Tablets: Sommige apparaten gebruiken magnetische connectoren voor opladen/gegevensoverdracht.
Laptops: magnetische aansluitingen

Wearables: Smartwatches en fitnessbanden gebruiken ze om op te laden.

2. Audiotoestellen
Draadloze oordopjes: oplaadkasten hebben vaak magnetische aansluitingen voor uitlijning.
Headsets: Sommige high-end koptelefoons gebruiken magnetische oplaadpoorten.

3Medische hulpmiddelen
Hoortoestellen: Magnetische lading voor kleine, waterdichte ontwerpen.
Wearable monitors: Veilige verbindingen voor medische sensoren.

4Industrieel & Automobiel
Robotica: snelle stroom/gegevensverbindingen voor modulaire systemen.
EV-laden: Sommige prototypes gebruiken magnetische connectoren voor een moeiteloze koppeling.

5. Smart Home & IoT
Modulaire lichten/ventilatoren: Makkelijk te bevestigen magnetische aansluitingen.
Beveiligingscamera's: Vergemakkelijkt opladen voor batterijmodellen.

 6Militair en ruimtevaart
Robuuste magnetische connectoren voor snelle ontkoppeling in harde omgevingen.

Waarom moet UPE uw partner zijn?

1. Snelle prototyping (3-5 dagen voor monsters)
●Snel op de markt brengen: Een snelle proefomzet versnelt de productontwikkelingscycli.

●Iteratieve testen: Het maakt snelle ontwerpverfijningen mogelijk voor massaproductie.

●Voordeel: Ideaal voor industrieën als de automobielindustrie, de medische industrie of de consumentenelektronica, waar tijdsgevoelige innovatie van cruciaal belang is.

2Kosteneffectief (concurrerende MOQ-prijzen)
●Low Minimum Order Quantities (MOQ): Vermindert de aanvankelijke kosten voor startups of kleine partijen.

●Scalabiliteit: Flexibele prijzen zorgen voor betaalbaarheid voor zowel prototypes als grootschalige bestellingen.

●Waardepropositie: een evenwicht tussen kwalitatief hoogwaardige productie en budgetvriendelijke oplossingen.

3Kwaliteitsborging (100% geautomatiseerd testen)
● Geen gebreken: geautomatiseerde inspecties (bijv. optische, elektrische, mechanische) zorgen voor betrouwbaarheid.

●Consistentie: Het elimineert menselijke fouten bij kritische tests (bijv. contactweerstand, zoutspray, levensduur).

●Naleving: Voldoet aan strenge industrienormen (ROHS, REACH, automotive-grade).

4Hoogtechnologische productie en precisie-techniek
●Geavanceerde productie: CNC-bewerking, precisie stempelen en micro-plating (bijv. Au/Ni voor connectoren).

●Materiaalkennis: beheersing van gespecialiseerde materialen (LCP, SUS 304, NdFeB-magneten, loodvrij messing).

●Applicatiespecifieke oplossingen: op maat gemaakt voor complexe componenten

Hoe de magnetische kabel aansluiting bestelling plaatsen
* Identificeer uw vereisten ((Type connector, benodigde hoeveelheid, aangepaste vereisten, technische specificaties)

*Prijzen en voorwaarden onderhandelen (er kunnen kortingen gelden).

* Bevestig de details van de bestelling (type aansluiting, hoeveelheid, aanpassing).

* Betalen (via PayPal, bankoverschrijving of andere veilige methoden).

* Verscheping en kwaliteitscontrole
* Volg de zending.

* Controleer het product bij aankomst om de kwaliteit te waarborgen.

Betalingstermijn:T/T, 50% aanbetaling, 50% saldo

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar

Vervoer

Als u vragen heeft, kunt u deze sturen naarUnie@upetech.net
