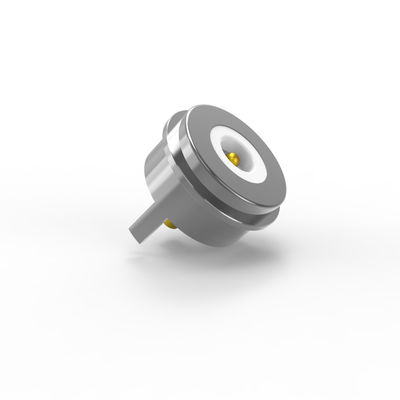

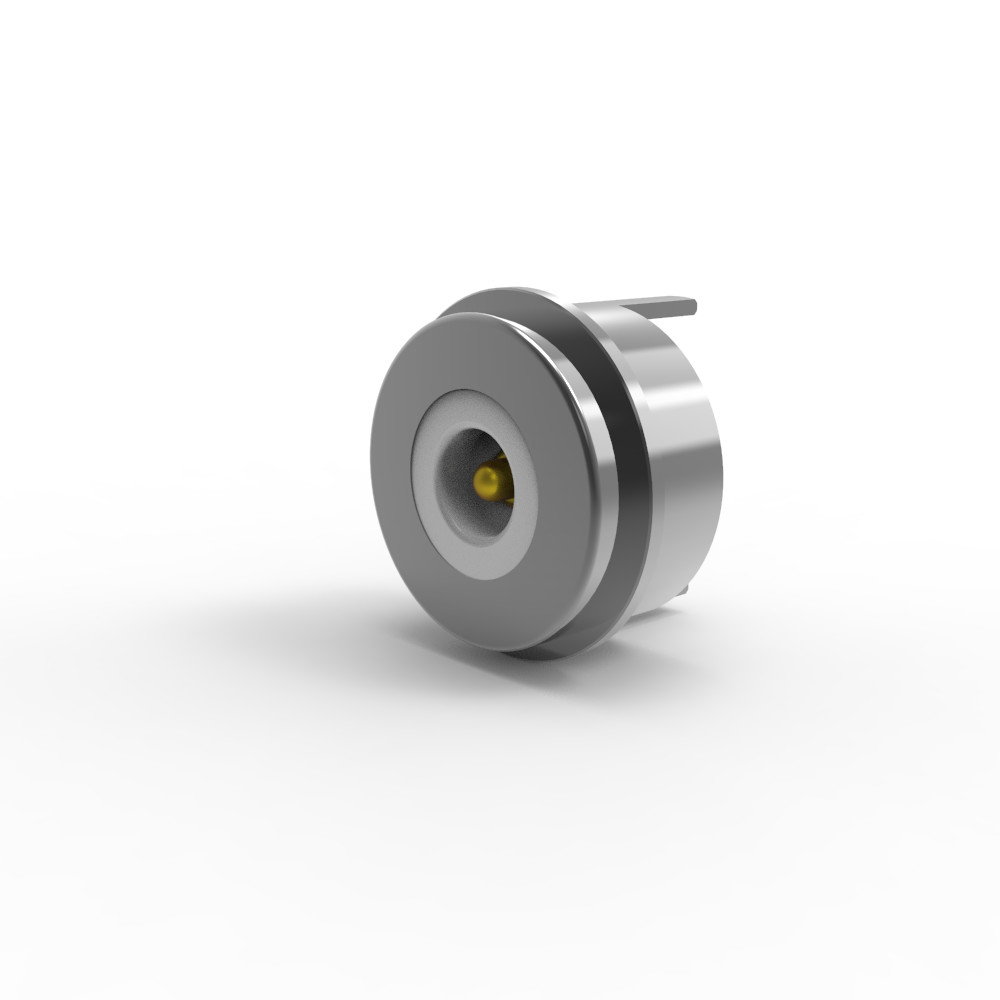

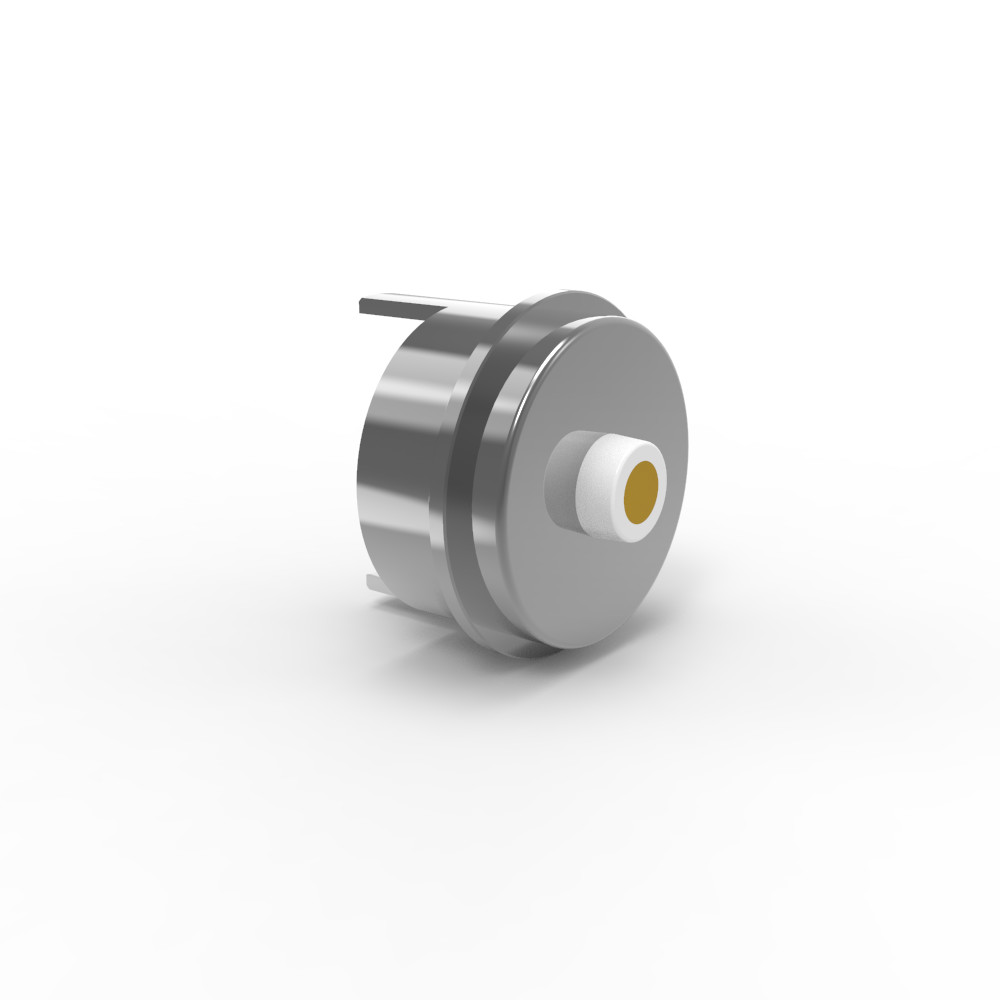

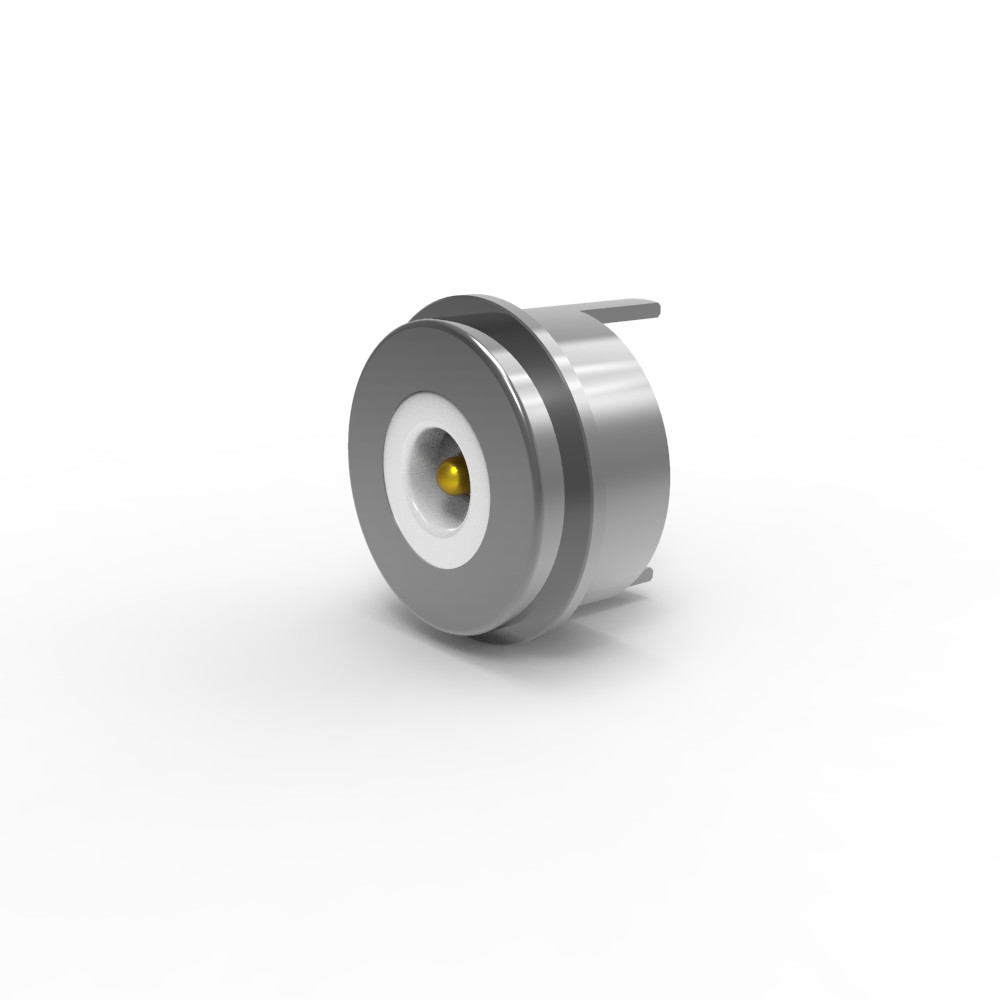

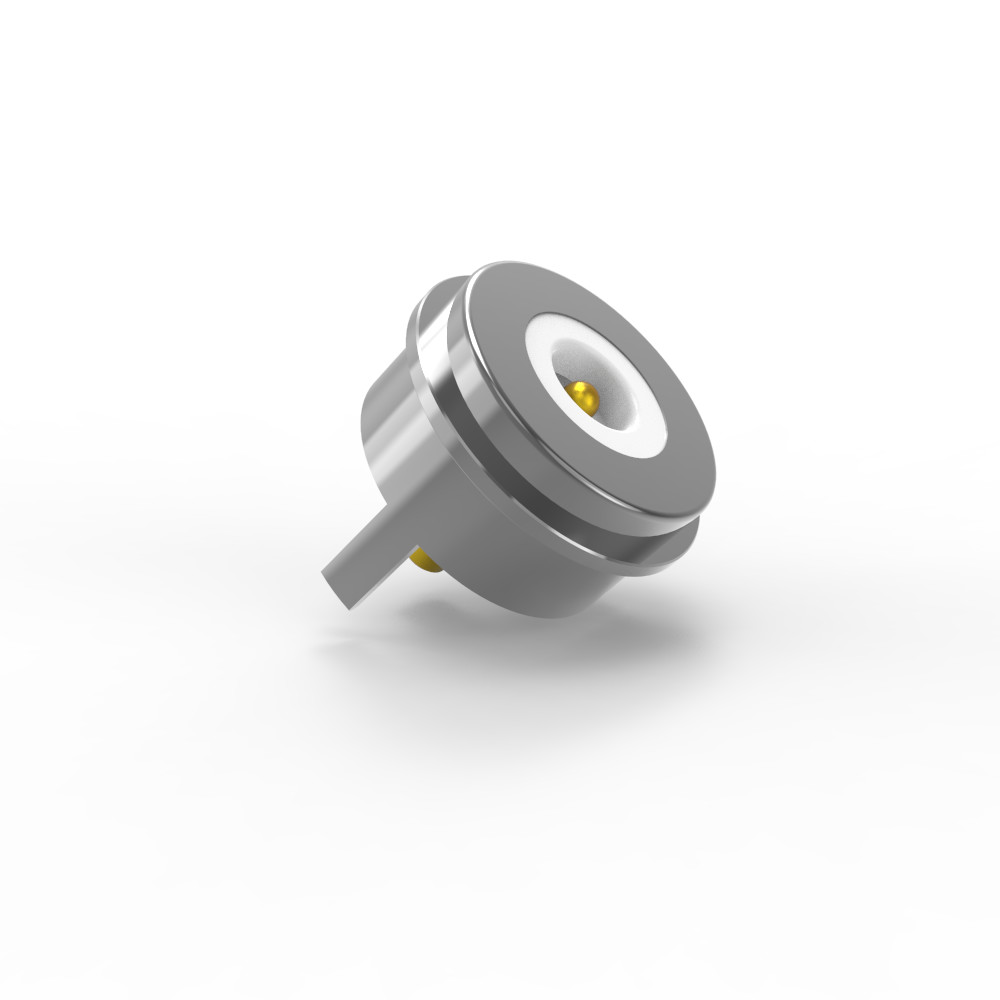

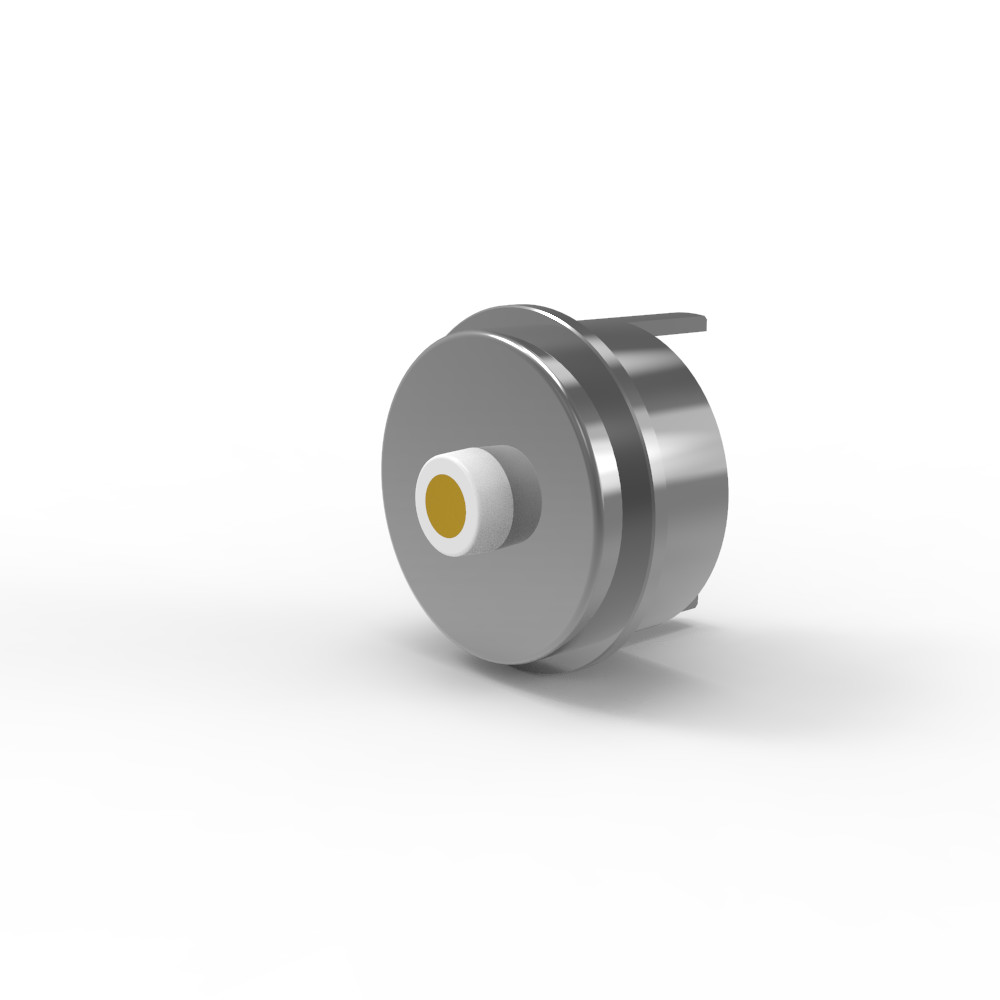

5A Magnetische Pogo Pin Connector 8.0mm Spring Connectors Ronde

8.0mm Spring Contact Ronde Magnetische Pogo Pin Connector met 5A stroom

1Materialspecificaties

-Plunger & Barrel:

Basismateriaal: loodvrij messing (C6801).

a. met een vermogen van meer dan 50 W;

Doel: De Ni-onderlaag voorkomt de diffusie van basismetalen, terwijl de dunne Au-laag een lage contactweerstand en corrosiebestendigheid biedt.

- Lente:

Materiaal: SUS 304 roestvrij staal (voor corrosiebestendigheid en elasticiteit).

Plating: 1 μin goud (Au) om de geleidbaarheid op de contactpunten te verbeteren.

- Huisvesting:

Materiaal: Wit LCP (Liquid Crystal Polymer) met 30% glasvezel (GF).

Vlambaarheid: UL94 V-0 (zelfblussend, geschikt voor omgevingen met hoge temperaturen).

- Schelp:

Materiaal: loodvrij messing (C6801).

Plating: Nikkel (Ni) voor corrosiebestendigheid en lasbaarheid.

Magneet:

Materiaal: NdFeB (Neodymium Iron Boron) van de kwaliteit N52 (hoge magnetische sterkte).

Plating: Nickel (Ni) om oxidatie te voorkomen.

2Mechanische specificaties
Vlamkracht: 80 g ± 20 g bij een werkslag van 1,0 mm.

Zorg voor een constante contactdruk tijdens het gebruik.

Volledige slag: 1,2 mm (totale afstand van de zuiger).

Mechanische levensduur: minimaal 50.000 cycli (houdbaarheidseisen bij herhaalde aansturing).

3Elektrische specificaties
Nominale spanning: 12 V gelijkstroom (typisch voor auto-/laagspanningssystemen).

Nominale stroom: 5,0 A per pin (gematigde draagcapaciteit).

Contactweerstand: ≤ 50mΩ per pin (kritisch voor toepassingen met een laag vermogen om spanningsverlies en warmteopwekking tot een minimum te beperken).

Testing:

100% open/kortsluiting getest.

RoHS/REACH-conform (geen gevaarlijke stoffen).

Zoutsprayproef: 48 uur (validatie van de corrosiebestendigheid).

Beschrijving van de producttoepassing ((niet beperkt tot het volgende):

1.Plug-in PCB-platen voor lassen;

2.Het vormen en inkapselen van draden na het lassen;

3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;

4.Molding injectie gieten van ingebouwde malen;

5Draden kunnen direct worden gebonden.

Ronde magnetische connectorparameter:

Ronde mannelijke magnetische connector tekening Grootte

Ronde vrouwelijke magnetische connector tekening Grootte

Aanbevolen pcb-opstelling:

Tolerantie van de indeling: ± 0,05 mm

Voordelen van ronde magnetische connectoren

1- Een moeiteloze verbinding.

Automatische adsorptie maakt een snelle, gereedschapsvrije bevestiging mogelijk; gebruiksvriendelijke bediening.

2Makkelijk te verwijderen.

Magnetische interface maakt naadloze ontkoppeling mogelijk zonder fysieke belasting.

3. Hoge duurzaamheid

Ondersteunt 50.000 ∼ 300.000 paringscycli voor langdurige betrouwbaarheid.

4Robuuste bescherming

Aanpasbaar waterdicht en stofdicht ontwerp (vrouwelijk uiteinde).

5. Hoogstroomondersteuning

"Technologie" voor het "ontwikkelen" of "ontwikkelen" van "technologieën" bedoeld in 5A001.b., 5A001.c., 5A001.e., 5A001.e., 5A001.e., 5A001.e., 5A001.e., 5A001.e., 5A001.e., 5A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A10 en 6A101.

6. Superieure corrosiebestendigheid

Bestaat bestand tegen ruwe omgevingen (getest gedurende 48×120 uur in zoutsproei).

7. Aanpasbare vormfactor

Gepersonaliseerde vormen die overeenkomen met de esthetiek van het product, waardoor de aantrekkingskracht op de markt toeneemt.

8. Slimme oriëntatie detectie

Magnet positionering + structurele ontwerp zorgen voor correcte polariteit en circuit bescherming.

9. Multifunktioneel interface

Ondersteunt stroom, signaal, video, audio, data (bijv. USB 2.0) en meer.

10. Kostenefficiënte ontwikkeling

Korte doorlooptijd en lage malkosten voor snelle aanpassing.

11. Signaltransmissie van hoge kwaliteit

betrouwbare prestaties van het RF-signaal (bijv. conform USB 2.0-normen).

Toepassing van magnetische verbindingsproducten:

Waarom moet UPE uw partner zijn?

1. Snelle prototyping (3-5 dagen voor monsters)
●Snel op de markt brengen: Een snelle proefomzet versnelt de productontwikkelingscycli.

●Iteratieve testen: Het maakt snelle ontwerpverfijningen mogelijk voor massaproductie.

●Voordeel: Ideaal voor industrieën als de automobielindustrie, de medische industrie of de consumentenelektronica, waar tijdsgevoelige innovatie van cruciaal belang is.

2Kosteneffectief (concurrerende MOQ-prijzen)
●Low Minimum Order Quantities (MOQ): Vermindert de aanvankelijke kosten voor startups of kleine partijen.

●Scalabiliteit: Flexibele prijzen zorgen voor betaalbaarheid voor zowel prototypes als grootschalige bestellingen.

●Waardepropositie: een evenwicht tussen kwalitatief hoogwaardige productie en budgetvriendelijke oplossingen.

3Kwaliteitsborging (100% geautomatiseerd testen)
● Geen gebreken: geautomatiseerde inspecties (bijv. optische, elektrische, mechanische) zorgen voor betrouwbaarheid.

●Consistentie: Het elimineert menselijke fouten bij kritische tests (bijv. contactweerstand, zoutspray, levensduur).

●Naleving: Voldoet aan strenge industrienormen (ROHS, REACH, automotive-grade).

4Hoogtechnologische productie en precisie-techniek
●Geavanceerde productie: CNC-bewerking, precisie stempelen en micro-plating (bijv. Au/Ni voor connectoren).

●Materiaalkennis: beheersing van gespecialiseerde materialen (LCP, SUS 304, NdFeB-magneten, loodvrij messing).

●Applicatiespecifieke oplossingen: op maat gemaakt voor complexe componenten

We kunnen ontwerpservices aanbieden.

Betalingstermijn:T/T, 50% aanbetaling, 50% saldo

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
