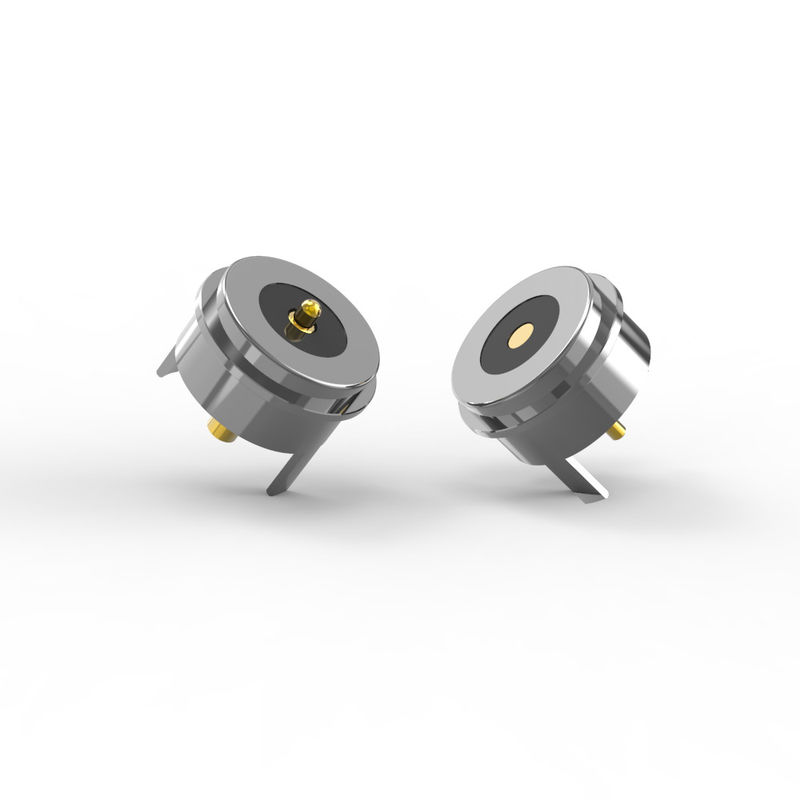

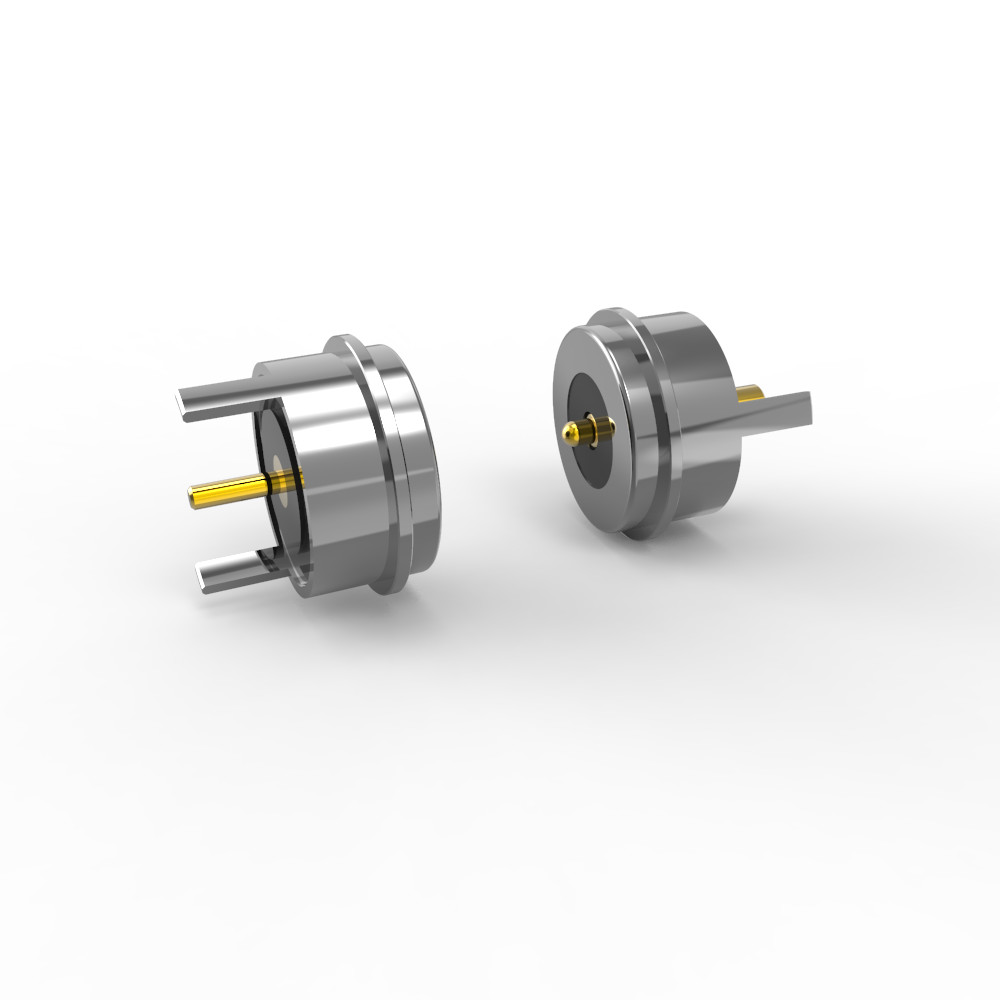

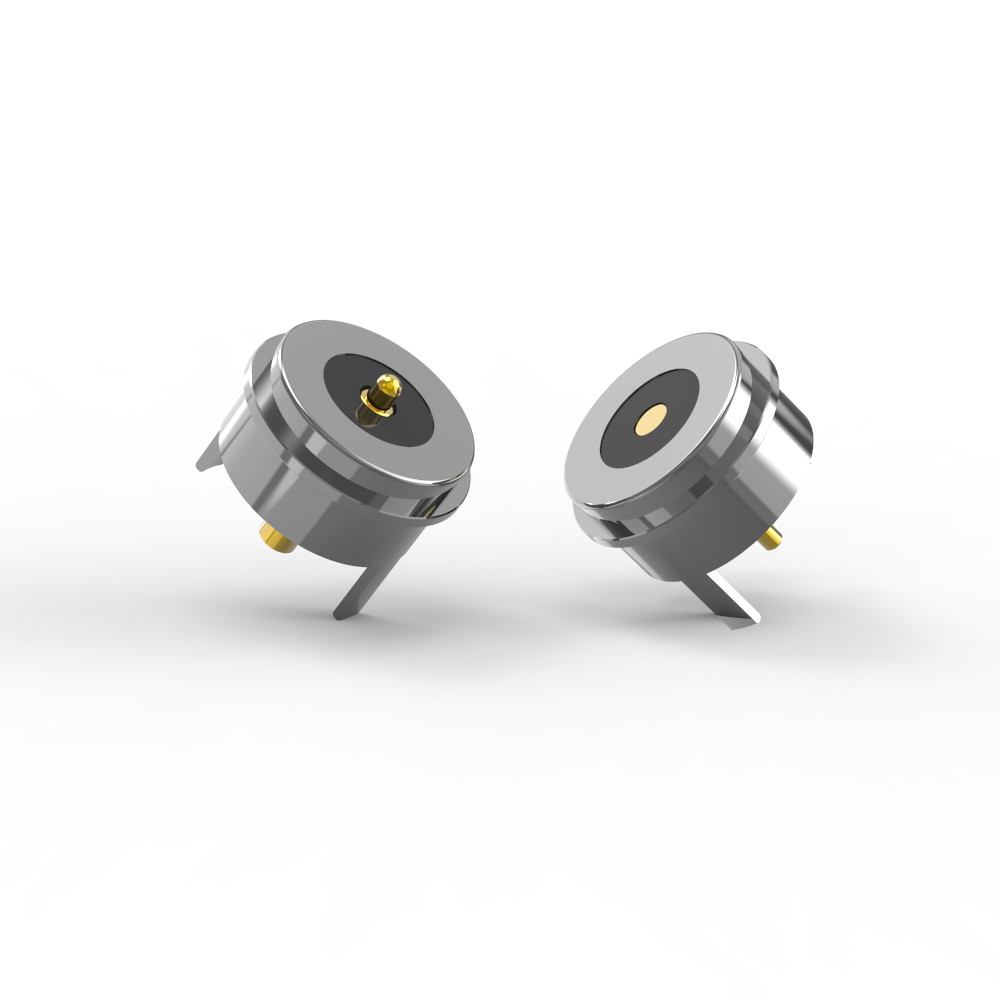

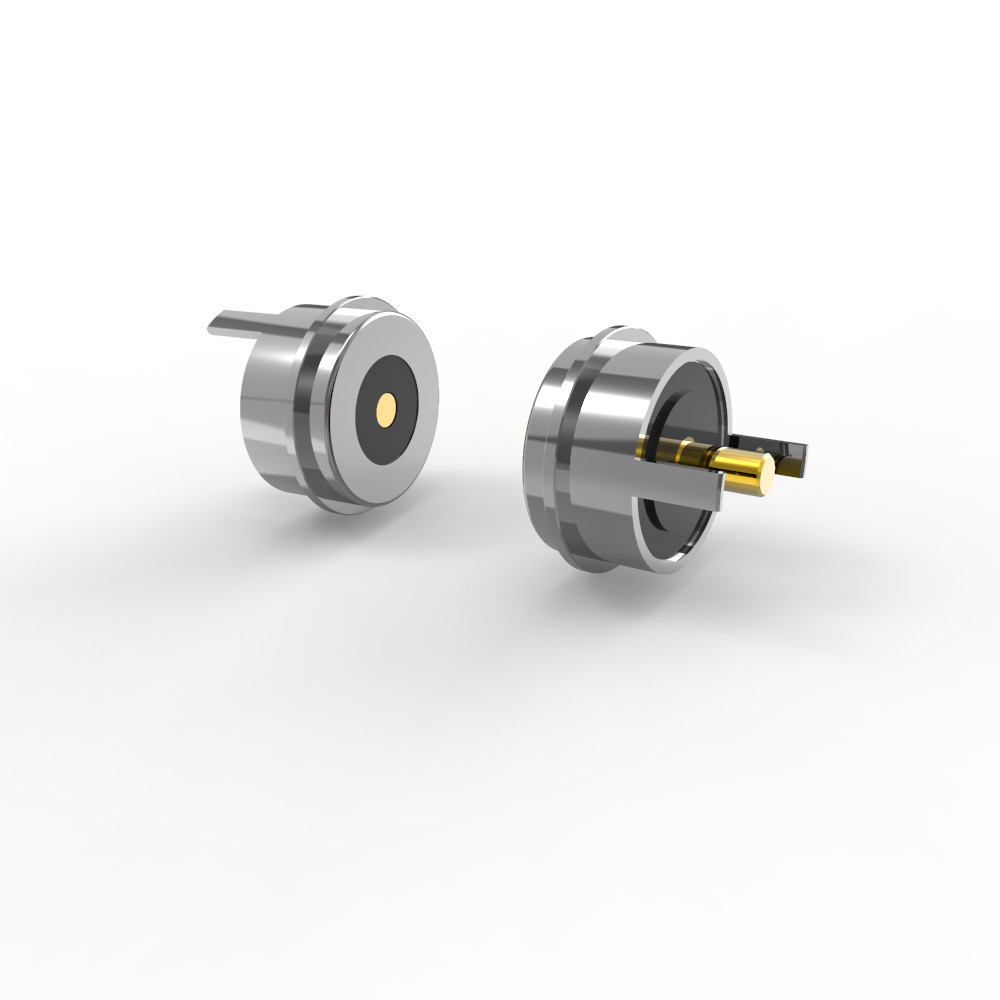

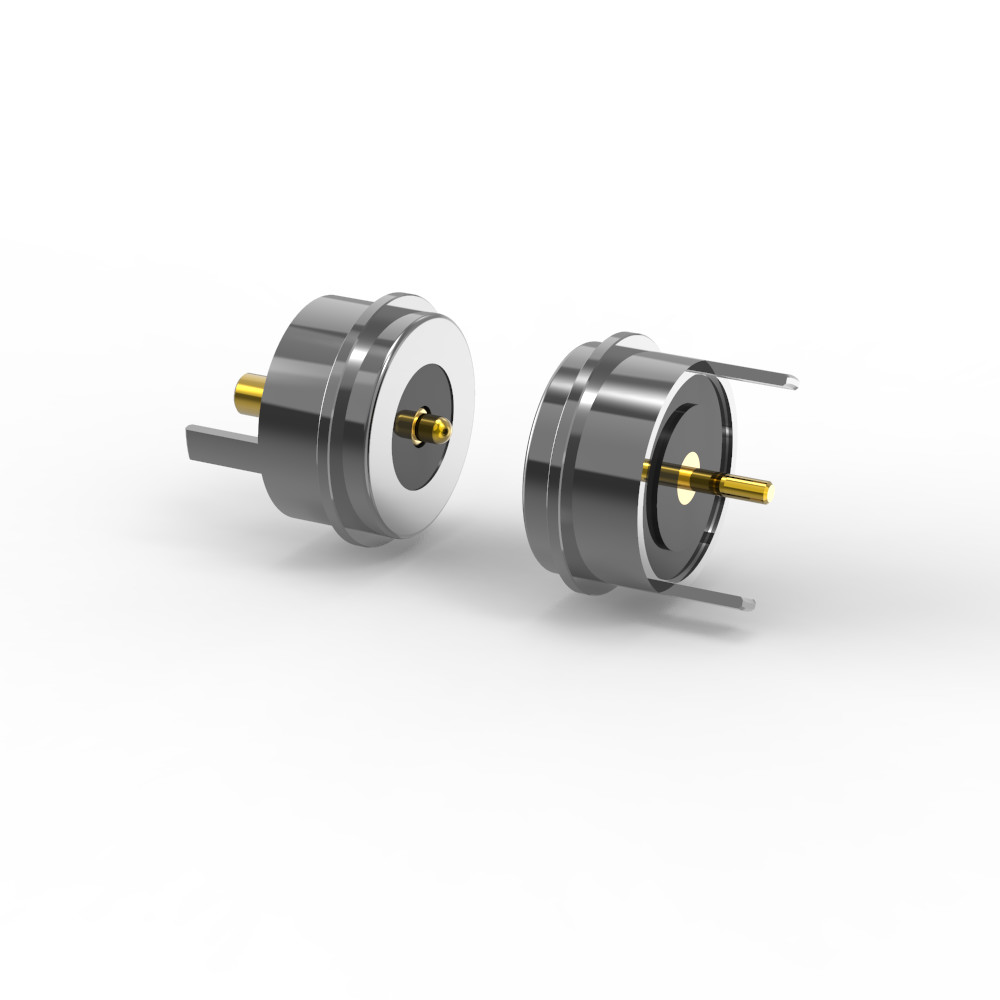

12V ronde magnetische aansluiting Vrouwelijke mannelijke magnetische DC-aansluiting

Pogo pin magnetische ronde vrouwelijke mannelijke stroom opladen DC magnetische connector.

De ronde magnetische connector heeft een diameter van 8,0 mm en de behuizing is zwart.

Materiaal:

Plunger:loodvrij C6801, met een laag van 5U" Min Au over 60~100U" Ni;

Vaten:loodvrij C6801, met een laag van 5 U" Min Au over 60 ~ 100 U" Ni;

Vliezen:SUS 304 plating 1U" Au;

Housing: Zwart HTN+30%GFUL94 V-0;

Schelp: loodvrij C6801Plating Ni

Magneet: NdFeB N52 Plating Ni

Mechanische:

Vlamkracht: 80 g ± 20 g bij een werkslag van 1,0 mm.

Zorg voor een constante contactdruk tijdens het gebruik.

Volledige slag: 1,2 mm (totale afstand van de zuiger).

Mechanische levensduur: minimaal 50.000 cycli (houdbaarheidseisen bij herhaalde aansturing).

Elektrische specificaties:
Nominale spanning: 12 V gelijkstroom.

Nominale stroom: 5,0 A.

"Technische apparatuur" voor de "ontwikkeling" van een "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" van een "technische apparatuur".

Kwaliteitsborging en conformiteitscontrole:

1Elektrische betrouwbaarheid
100% open/kortsluiting getest: elke eenheid ondergaat een strenge elektrische validatie om foutloze verbinding en veiligheid te garanderen.

2. Naleving van milieu- en veiligheidsvoorschriften
RoHS & REACH-gecertificeerd: vrij van gevaarlijke stoffen (bijv. lood, cadmium) en voldoet aan de EU- en wereldwijde milieunormen.

3. Corrosiebestendigheid
Zoutspray getest (48 uur): Valideert de prestaties in ruwe, vochtige of zouthoudende omgevingen (bijv. maritiem, industrieel gebruik).

Waarom is kwaliteitsborging en naleving belangrijk?
✅Nul gebreken:Zorgt ervoor dat elke connector een consistente prestatie levert.
✅Wereldwijde goedkeuring:Voldoen aan strenge internationale voorschriften.
✅Duurzaamheid gegarandeerd:Corrosiebestendig voor langdurige betrouwbaarheid.

De voordelen van het bekleden:

Kwaliteit van de bekleding:De dunne Au over Ni zorgt voor betrouwbare elektrische prestaties terwijl de kosten worden geminimaliseerd (dikkere Au zou de kosten verhogen, maar is mogelijk niet nodig voor deze toepassing).

Omgevingsresistentie:Ni-plating op de schil/magneet en de LCP-behuizing bieden bescherming tegen vochtigheid, corrosie en hoge temperaturen.

Duurzaamheid:De levensduur van 50.000 cycli en de veerkrachttolerantie (± 20 g) geven aan dat de focus ligt op langdurige betrouwbaarheid.

Beschrijving van de producttoepassing ((niet beperkt tot het volgende):

1.Plug-in PCB-platen voor lassen;

2.Het vormen en inkapselen van draden na het lassen;

3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;

4.Molding injectie gieten van ingebouwde malen;

5Draden kunnen direct worden gebonden.

Ronde magnetische connectorparameter:

Ronde mannelijke magnetische connector Technische tekening

Ronde vrouwelijke magnetische aansluiting Technische tekening

Aanbevolen pcb-opstelling:

Tolerantie van de indeling: ± 0,05 mm

Voordelen van ronde magnetische connectoren

1- Een moeiteloze verbinding.

Automatische adsorptie maakt een snelle, gereedschapsvrije bevestiging mogelijk; gebruiksvriendelijke bediening.

2Makkelijk te verwijderen.

Magnetische interface maakt naadloze ontkoppeling mogelijk zonder fysieke belasting.

3. Hoge duurzaamheid

Ondersteunt 50.000 ∼ 300.000 paringscycli voor langdurige betrouwbaarheid.

4Robuuste bescherming

Aanpasbaar waterdicht en stofdicht ontwerp (vrouwelijk uiteinde).

5. Hoogstroomondersteuning

"Technologie" voor het "ontwikkelen" of "ontwikkelen" van "technologieën" bedoeld in 5A001.b., 5A001.c., 5A001.e., 5A001.e., 5A001.e., 5A001.e., 5A001.e., 5A001.e., 5A001.e., 5A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A101.e., 6A10 en 6A101.

6. Superieure corrosiebestendigheid

Bestaat bestand tegen ruwe omgevingen (getest gedurende 48×120 uur in zoutsproei).

7. Aanpasbare vormfactor

Gepersonaliseerde vormen die overeenkomen met de esthetiek van het product, waardoor de aantrekkingskracht op de markt toeneemt.

8. Slimme oriëntatie detectie

Magnet positionering + structurele ontwerp zorgen voor correcte polariteit en circuit bescherming.

9. Multifunktioneel interface

Ondersteunt stroom, signaal, video, audio, data (bijv. USB 2.0) en meer.

10. Kostenefficiënte ontwikkeling

Korte doorlooptijd en lage malkosten voor snelle aanpassing.

11. Signaltransmissie van hoge kwaliteit

betrouwbare prestaties van het RF-signaal (bijv. conform USB 2.0-normen).

Ronde magnetische verbindingsproducten:

Waarom moet UPE uw partner zijn?

1. Snelle prototyping (3-5 dagen voor monsters)
●Snel op de markt brengen: Een snelle proefomzet versnelt de productontwikkelingscycli.

●Iteratieve testen: Het maakt snelle ontwerpverfijningen mogelijk voor massaproductie.

●Voordeel: Ideaal voor industrieën als de automobielindustrie, de medische industrie of de consumentenelektronica, waar tijdsgevoelige innovatie van cruciaal belang is.

2Kosteneffectief (concurrerende MOQ-prijzen)
●Low Minimum Order Quantities (MOQ): Vermindert de aanvankelijke kosten voor startups of kleine partijen.

●Scalabiliteit: Flexibele prijzen zorgen voor betaalbaarheid voor zowel prototypes als grootschalige bestellingen.

●Waardepropositie: een evenwicht tussen kwalitatief hoogwaardige productie en budgetvriendelijke oplossingen.

3Kwaliteitsborging (100% geautomatiseerd testen)
● Geen gebreken: geautomatiseerde inspecties (bijv. optische, elektrische, mechanische) zorgen voor betrouwbaarheid.

●Consistentie: Het elimineert menselijke fouten bij kritische tests (bijv. contactweerstand, zoutspray, levensduur).

●Naleving: Voldoet aan strenge industrienormen (ROHS, REACH, automotive-grade).

4Hoogtechnologische productie en precisie-techniek
●Geavanceerde productie: CNC-bewerking, precisie stempelen en micro-plating (bijv. Au/Ni voor connectoren).

●Materiaalkennis: beheersing van gespecialiseerde materialen (LCP, SUS 304, NdFeB-magneten, loodvrij messing).

●Applicatiespecifieke oplossingen: op maat gemaakt voor complexe componenten

Hoe de magnetische kabel aansluiting bestelling plaatsen
* Identificeer uw vereisten ((Type connector, benodigde hoeveelheid, aangepaste vereisten, technische specificaties)

*Prijzen en voorwaarden onderhandelen (er kunnen kortingen gelden).

* Bevestig de details van de bestelling (type aansluiting, hoeveelheid, aanpassing).

* Betalen (via PayPal, bankoverschrijving of andere veilige methoden).

* Verscheping en kwaliteitscontrole
* Volg de zending.

* Controleer het product bij aankomst om de kwaliteit te waarborgen.

Betalingstermijn:T/T, 50% aanbetaling, 50% saldo

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
