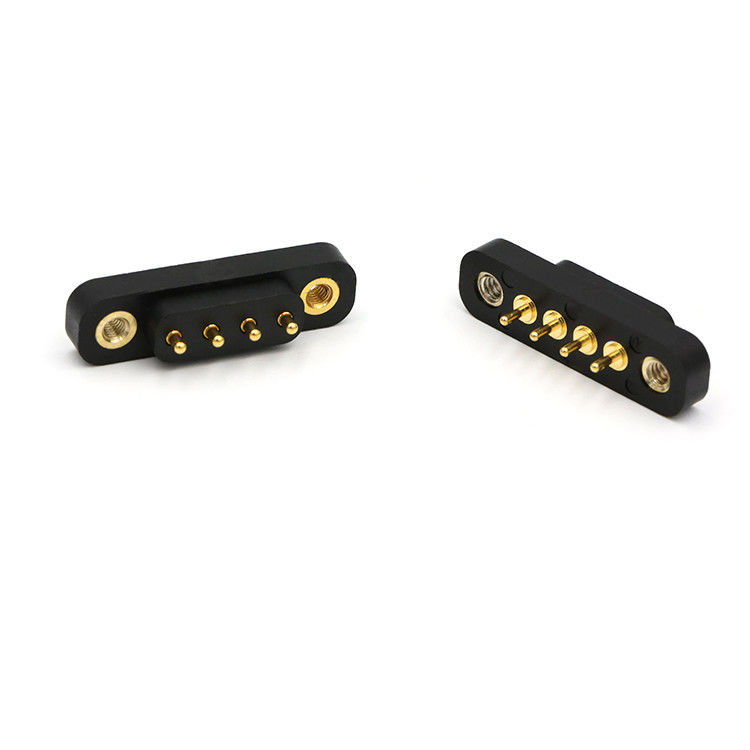

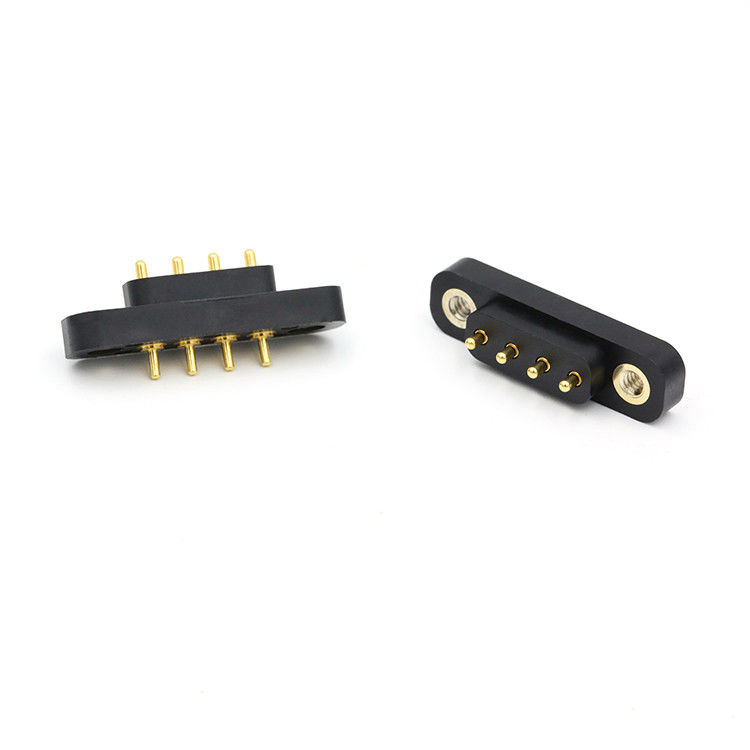

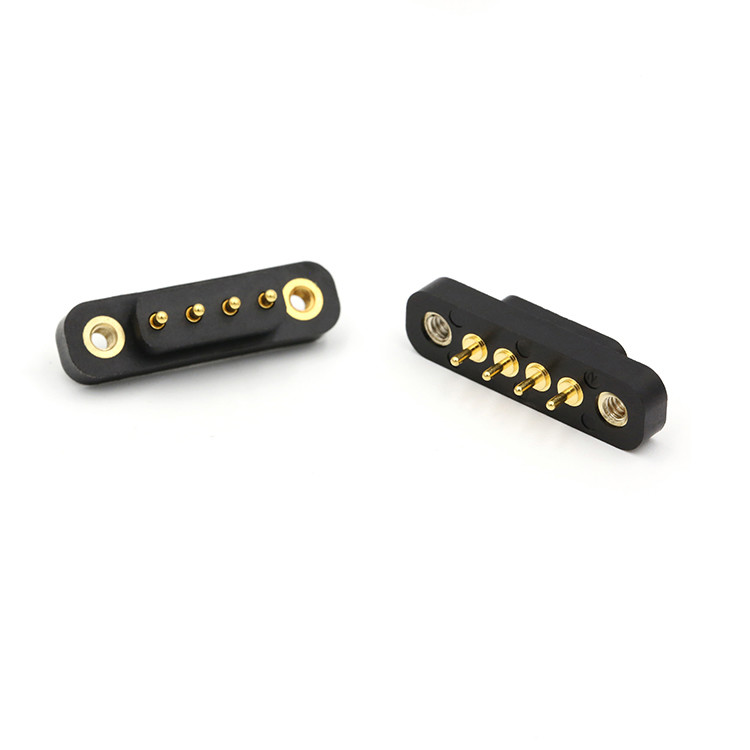

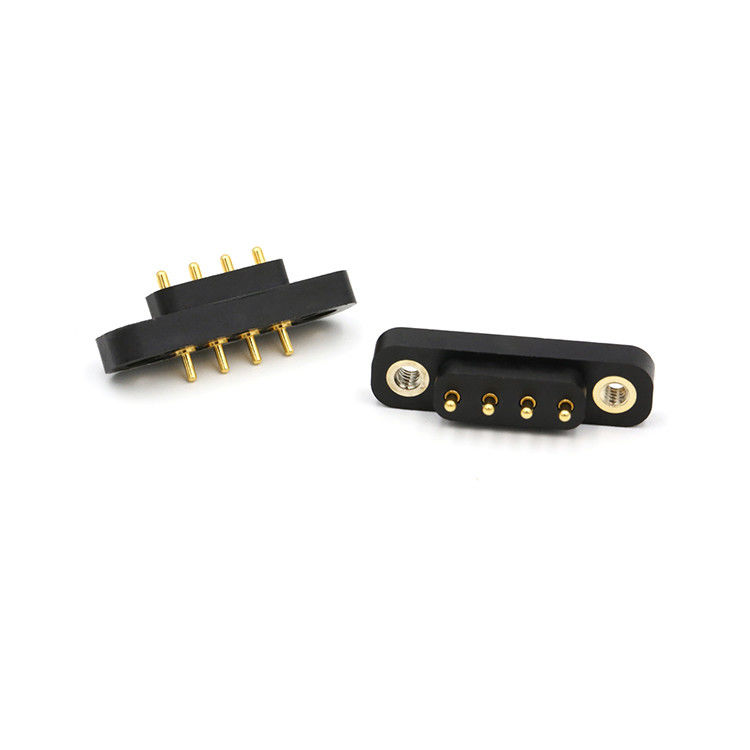

Gepersonaliseerde 4pin veerverbinding met moeren en 4,0mm pitch pogo-verbinding.
Union Precision Electronic LIMITED (UPE) is een professionele maatregel.fabrikantmet een vermogen van niet meer dan 10 Wmet huisvesting,Het is een van de meest concurrerende bedrijven op het gebied van de lente geladen connector in China.draadloze apparatuur, smart wear, industriële apparatuur (zoals mobiele telefoons, televisies, tablets, gameconsoles en leermachines)en consumentenelektronica..
Onze producten worden voornamelijk geëxporteerd naar Europa, de Verenigde Staten, Canada, Aziatische ontwikkelde landen en regio's.
UPEopgericht in 2000,Deze bedrijven beschikken over hoogtechnologische apparatuur en moderne productietechnologie en hebben de ISO9001-certificering behaald.voldoen aan de EU-ROHS-vereisten inzake milieubescherming.
We streven ernaar om aan de behoeften van onze klanten te voldoen met veilige en betrouwbare producten.We kunnen snel het monster van stabiele kwaliteit aanpassen aan de behoeften van de klant met een korte productontwikkeling cyclus.
Voordelen van UPE-veerverbindingen:
Vlinder-aansluitingen, algemeen bekend als veerpen of pogopen, bieden verschillende voordelen:
Betrouwbaarheid:UPE Pogo-penen met CLIP-technologie zorgen voor een consistente en betrouwbare elektrische verbinding, zelfs in omgevingen die onderhevig zijn aan trillingen en mechanische schokken.
Compact ontwerp:Hun kleine formaat maakt het mogelijk om in kleine ruimtes te passen, wat ideaal is voor moderne, compacte elektronische apparaten.
Flexibiliteit:Pogo-pinnen kunnen zich aanpassen aan oppervlaktevariaties, waardoor een stabiele verbinding wordt gewaarborgd, zelfs als de paringsoppervlakken niet perfect zijn uitgelijnd.
Gemakkelijk te gebruiken:Ze zijn gebruiksvriendelijk en eenvoudig te installeren en onderhouden.
Duurzaamheid:Ze zijn ontworpen om talrijke verbindings- en ontkoppelingscycli te weerstaan, waardoor ze zeer duurzaam zijn
Ons voordeel en uw keuze:
.UPE professionele op maat gemaakte hoogstroom Pogo Pin met 15A-30A-serie, het is in massa geproduceerd.
.UPE ontwikkelde een 2.54mm-pitch standaard mannelijke en vrouwelijke 2pin-40pin Pogo-pin connector met SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test tot 1000.000 cycli.
.Alle producten kunnen HF, RoHS REACH standaard passeren.
.100% elektrisch testverslag verstrekt voor levering van de goederen.
.Er zijn verschillende vormen beschikbaar, kleine structuur en hoge stroom.
Waarom kiezen klantenUPE?
1Professionele aanpassingsdienst
2. Snelle productiecapaciteit voor monsters
3Strikt kwaliteitscontrolesysteem
4Verwerking met geïmporteerde onderdelen
5. Hoogprecisie-testapparatuur
6. Redelijke procedures voor kostencontrole
De prestaties van de parameters van de veerbeladen Pogo Pin Connector
|
Naam van de onderdelen
|
Parameterprestatietabel
|
|
Vatenmateria
|
met een gewicht van niet meer dan 10 kg
|
Berylliumkoper
|
Fosforbrons
|
|
|
Materiaal van de zuiger
|
met een gewicht van niet meer dan 10 kg
|
Berylliumkoper
|
Fosforbrons
|
van roestvrij staal
|
|
Voorjaarsopties
|
Stainle
|
Muziekdraad
|
|
|
|
Vastleggingseisen
|
Goud-Au
|
Zilver-Ag
|
Palladium-nikkel
(Pd-Ni)
|
|
|
Nominale stroom
|
1A, 2A, 3A, 5A, 15A of 30A (verschillende structuren)
|
|
Nominale spanning
|
DC 12V 24V
|
|
Contactweerstand
|
30 mΩ 50 mΩ Max. (stilte)
|
|
Levenstest
|
50,000 cycli Min. 1000,000 cycli Max.
|
|
Rde uitstroomtemperatuur.
|
265°, 4~5 sec.
|
|
POGO PIN-betrouwbaarheidstest
|
|
Behoudsterkte
|
Bij een nominale cyclus van 500±50 per uur,50Minimaal 1000 cycli
|
|
Vochtigheid
|
EIA-364-31,Proefmethode II, voorwaarde A Onderzoekspartner verbindingen aan relatieve vochtigheidvan 90% tot 95% RH en een temperatuur van 40°C± 2°Crelatieve luchtvochtigheid voor 96 h- Ik weet het niet.
|
|
Weerstand tegen soldeerwarmte
|
EIA-364-56,Procedure 5,Niveau 2 265°C+10/-0°Cgedurende 30 tot 35 seconden
|
|
Zoutsproei
|
EIA-364-26,Testvoorwaarde B Onderzoekers koppelen connectoren aan 5±1% zoutoplossing
concentratie, 35+1°C/-2°C48 uur.
|
|
Veerkrachtproef
|
Normale krachttestprocedure, 100 g±20 g op werkhoogte
|
|
Temperatuurlevensduur
|
EIA-364-17,Testmethode A,voorwaarde 4,testtijdvoorwaarde A Proefpersoon gepaard
verbindingen voor 85°C± 2°Cvoor 96 uur.
|
|
Soldeerbaarheid
|
EIA-364-52 Dompel in de 265±5°C, 60/40±5% Sn/pb soldeer gedurende 4,0~5,0 seconden
|
|
Contactweerstand
|
EIA-364-23 Meet de contactweerstand met een teststroom van maximaal 100 mAen maximaal 20 mV spanning
|
Pogo Pin Connector bestaat uit 6 onderdelen:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
Sommige van de aangepaste Pogo Pin Connectors voor verwijzing:
Producttoepassingsgebied:
Verpakking en verzending
