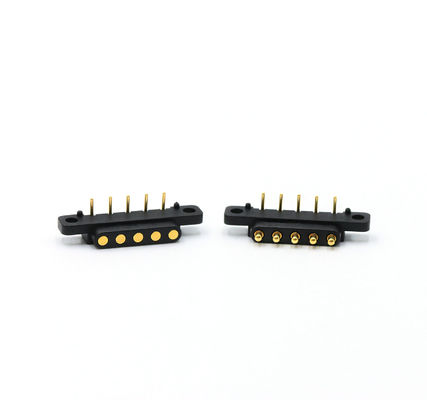

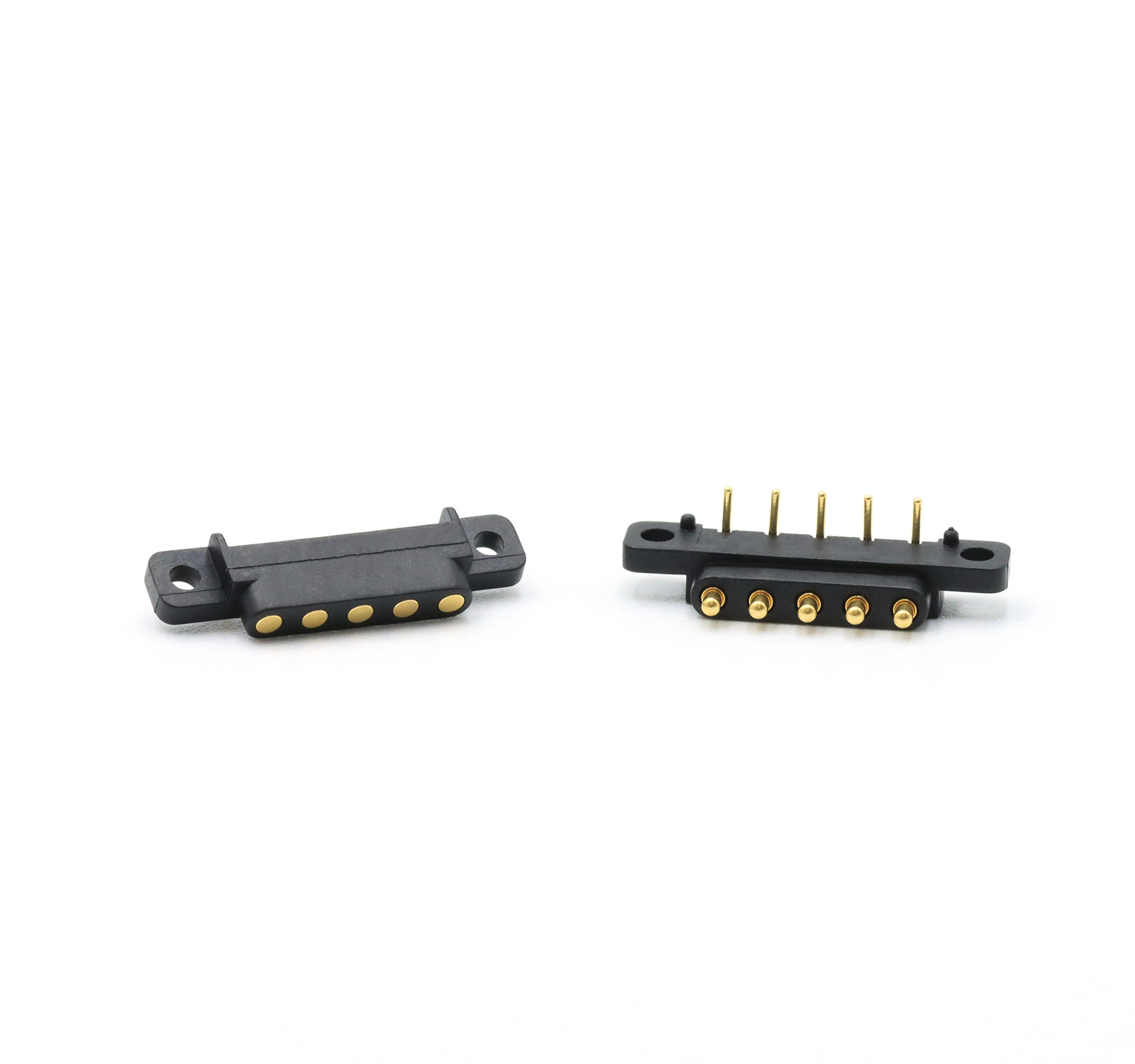

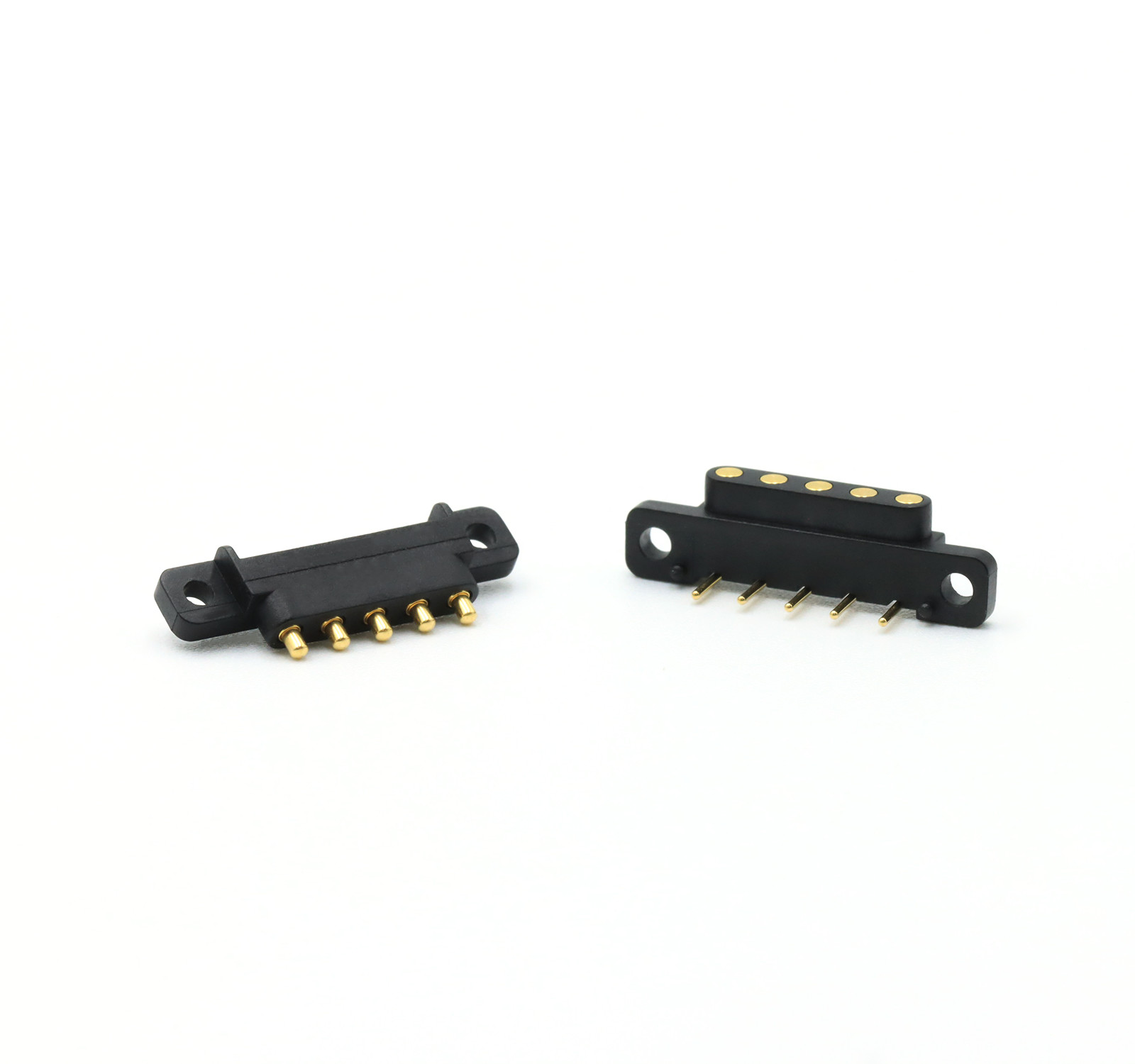

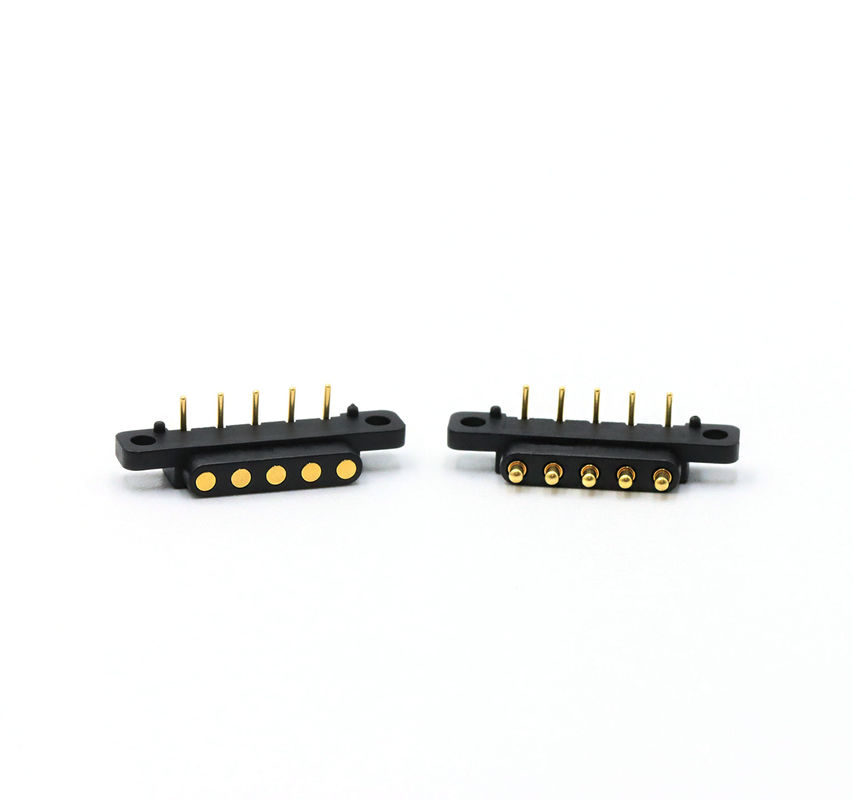

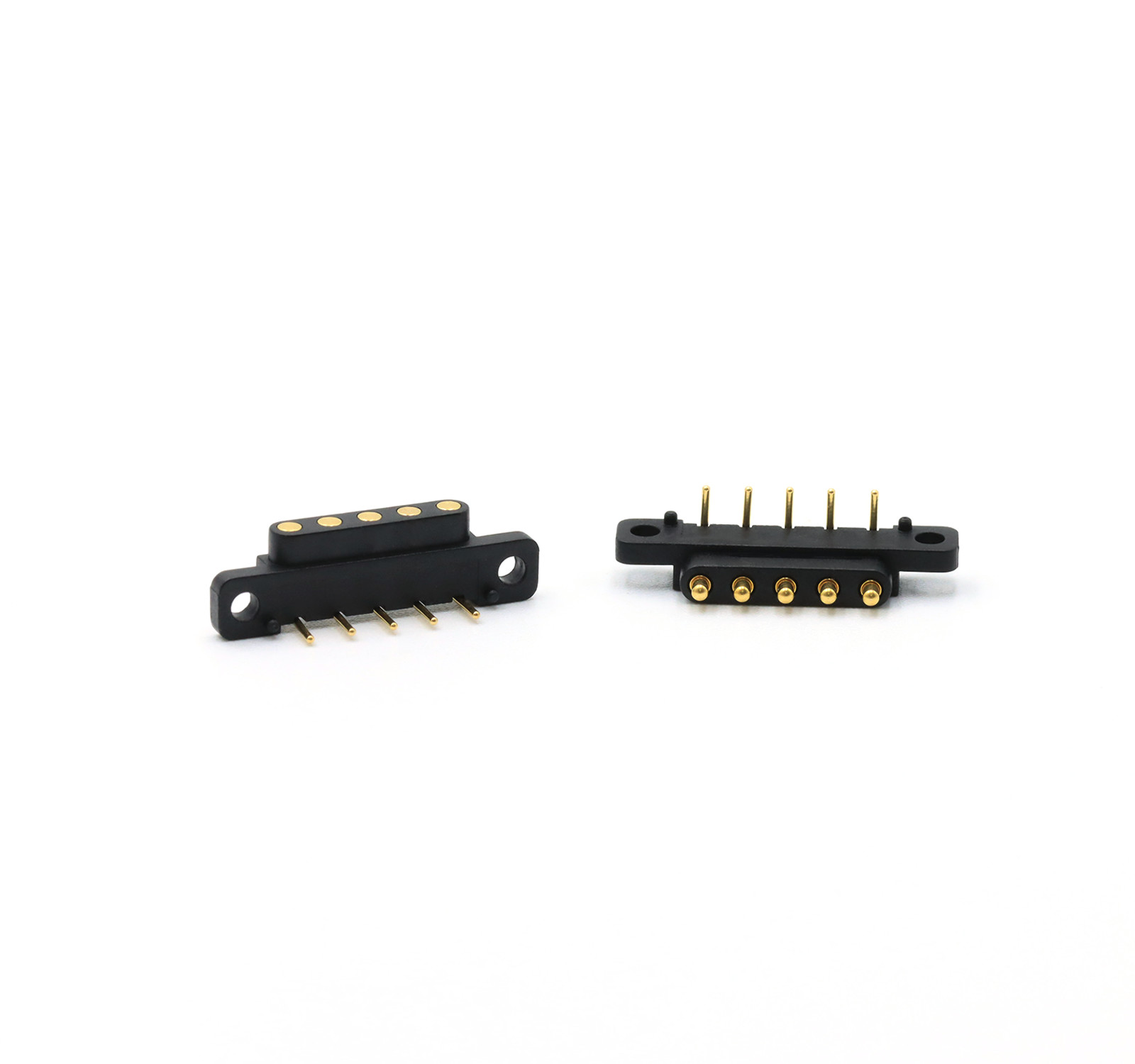

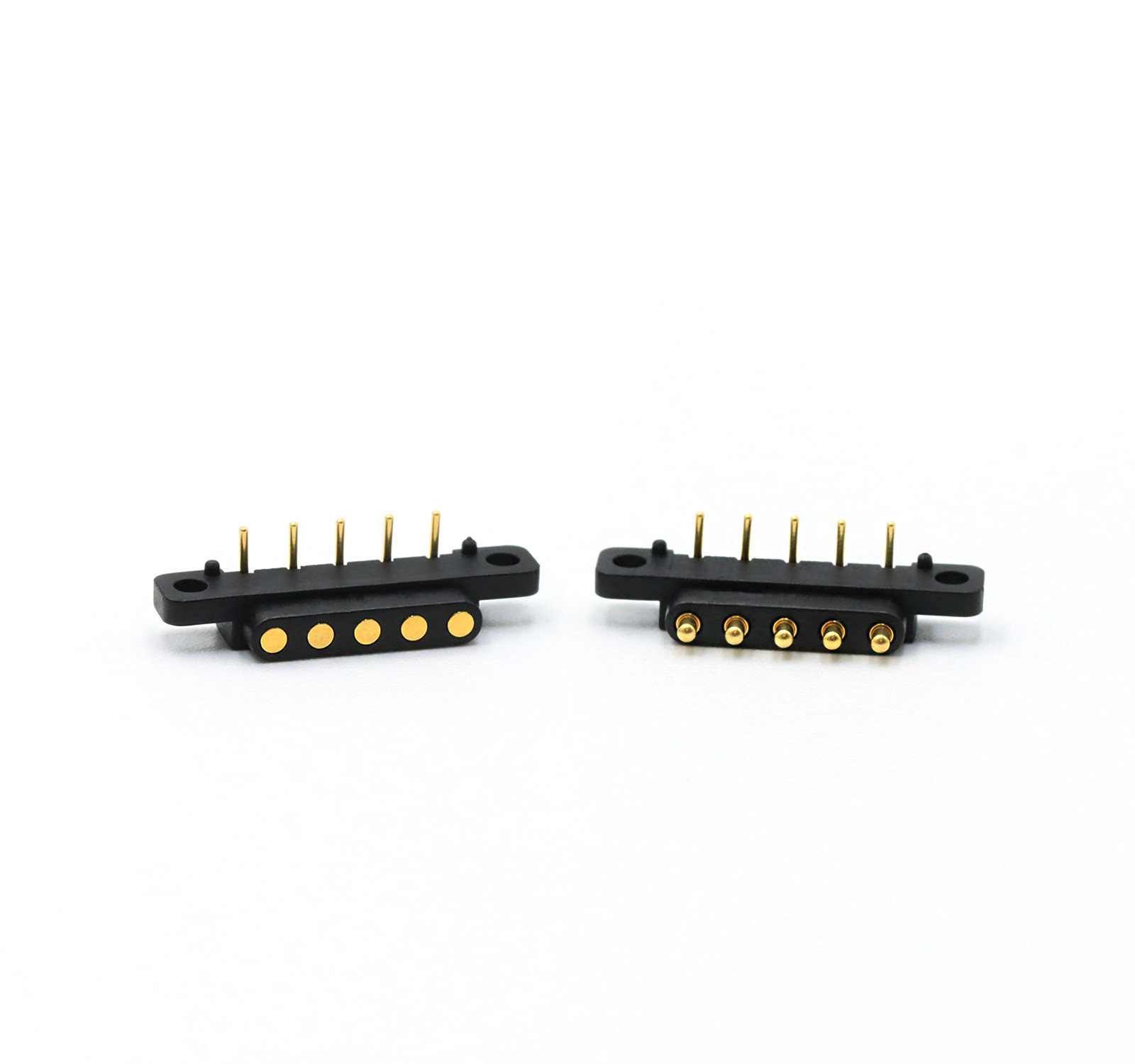

2.54mm pitch 5pin gebogen voorjaar geladen Pogo Pin Connector Right Angle SUS304.
Union Precision Electronic LIMITED (UPE) is een professionele maatregel.fabrikantmet een vermogen van niet meer dan 10 Wmet huisvesting,Het is een van de meest concurrerende bedrijven op het gebied van veerbeladen connectoren in China.
We leveren veel series van veergeladen connectoren Veergeladen pin, de veergeladen connector is een speciaal type contact technologie.Deze betrouwbare technologie is gebruikt door veel klanten van wereldklasse en toegepast op vele soorten elektronische producten, zoals mobiele telefoons, GPS, notebooks PC, gehoorapparaten, smartwatch
Onze producten worden voornamelijk geëxporteerd naar Europa, de Verenigde Staten, Canada, Aziatische ontwikkelde landen en regio's.
Pogo Pin Connector bestaat uit 6 onderdelen:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
Opmerking:
|
Productnaam
|
Pogo Pin Connector
|
|
Pinnetje
|
5Pin
|
|
Type
|
Rechte hoek
|
|
Materiaal
|
Loodvrij C6801, Messing C3602, SUS304, Zwart HTN
|
| Afmaken. |
Au plating, Ni plating
|
|
Veerkracht
|
80 g+/-20 g bij werkende ooievaar
|
|
Werktoment
|
1.2 mm
|
|
Volle stork
|
1.4 mm
|
|
Spanning
|
12V
|
|
Stroom
|
3.0A Max.
|
|
Contactweerstand
|
50 mΩ Max (PIN).
|
|
Zoutsprayproef
|
48 uur
|
|
Pakket
|
PE zak binnen, karton buiten of per onze klanten behoeften
|
Mannelijke Pogo Pin Connector tekening Size:
Vrouwelijke Pogo Pin Connector tekening Size:
Pogo Pin Connector Parameter Performance
|
Naam van de onderdelen
|
Parameterprestatietabel
|
|
Vatenmateria
|
met een gewicht van niet meer dan 10 kg
|
Berylliumkoper
|
Fosforbrons
|
|
|
Materiaal van de zuiger
|
met een gewicht van niet meer dan 10 kg
|
Berylliumkoper
|
Fosforbrons
|
van roestvrij staal
|
|
Voorjaarsopties
|
Stainle
|
Muziekdraad
|
|
|
|
Vastleggingseisen
|
Goud-Au
|
Zilver-Ag
|
Palladium-nikkel
(Pd-Ni)
|
|
|
Nominale stroom
|
1A, 2A, 3A, 5A, 15A of 30A (verschillende structuren)
|
|
Nominale spanning
|
DC 12V 24V
|
|
Contactweerstand
|
30 mΩ 50 mΩ Max. (stilte)
|
|
Levenstest
|
50,000 cycli Min. 1000,000 cycli Max.
|
|
Rde uitstroomtemperatuur.
|
265°, 4~5 sec.
|
|
POGO PIN-betrouwbaarheidstest
|
|
Behoudsterkte
|
Bij een nominale cyclus van 500±50 per uur,50Minimaal 1000 cycli
|
|
Vochtigheid
|
EIA-364-31,Proefmethode II, voorwaarde A Onderzoekspartner verbindingen aan relatieve vochtigheidvan 90% tot 95% RH en een temperatuur van 40°C± 2°Crelatieve luchtvochtigheid voor 96 h- Ik weet het niet.
|
|
Weerstand tegen soldeerwarmte
|
EIA-364-56,Procedure 5,Niveau 2 265°C+10/-0°Cgedurende 30 tot 35 seconden
|
|
Zoutsproei
|
EIA-364-26,Testvoorwaarde B Onderzoekers koppelen connectoren aan 5±1% zoutoplossing
concentratie, 35+1°C/-2°C48 uur.
|
|
Veerkrachtproef
|
Normale krachttestprocedure, 100 g±20 g op werkhoogte
|
|
Temperatuurlevensduur
|
EIA-364-17,Testmethode A,voorwaarde 4,testtijdvoorwaarde A Proefpersoon gepaard
verbindingen voor 85°C± 2°Cvoor 96 uur.
|
|
Soldeerbaarheid
|
EIA-364-52 Dompel in de 265±5°C, 60/40±5% Sn/pb soldeer gedurende 4,0~5,0 seconden
|
|
Contactweerstand
|
EIA-364-23 Meet de contactweerstand met een teststroom van maximaal 100 mAen maximaal 20 mV spanning
|
Voordelen van UPE-veerverbindingen:
Vlinder-aansluitingen, algemeen bekend als veerpen of pogopen, bieden verschillende voordelen:
Betrouwbaarheid:UPE Pogo-penen met CLIP-technologie zorgen voor een consistente en betrouwbare elektrische verbinding, zelfs in omgevingen die onderhevig zijn aan trillingen en mechanische schokken.
Compact ontwerp:Hun kleine formaat maakt het mogelijk om in kleine ruimtes te passen, wat ideaal is voor moderne, compacte elektronische apparaten.
Flexibiliteit:Pogo-pinnen kunnen zich aanpassen aan oppervlaktevariaties, waardoor een stabiele verbinding wordt gewaarborgd, zelfs als de paringsoppervlakken niet perfect zijn uitgelijnd.
Gemakkelijk te gebruiken:Ze zijn gebruiksvriendelijk en eenvoudig te installeren en onderhouden.
Duurzaamheid:Ze zijn ontworpen om talrijke verbindings- en ontkoppelingscycli te weerstaan, waardoor ze zeer duurzaam zijn
Ons voordeel en uw keuze:
.UPE professionele op maat gemaakte hoogstroom Pogo Pin met 15A-30A-serie, het is in massa geproduceerd.
.UPE ontwikkelde een 2.54mm-pitch standaard mannelijke en vrouwelijke 2pin-40pin Pogo-pin connector met SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test tot 1000.000 cycli.
.Alle producten kunnen HF, RoHS REACH standaard passeren.
.100% elektrisch testverslag verstrekt voor levering van de goederen.
.Er zijn verschillende vormen beschikbaar, kleine structuur en hoge stroom.
Waarom kiezen klantenUPE?
1Professionele aanpassingsdienst
2. Snelle productiecapaciteit voor monsters
3Strikt kwaliteitscontrolesysteem
4Verwerking met geïmporteerde onderdelen
5. Hoogprecisie-testapparatuur
6. Redelijke procedures voor kostencontrole
Sommige van de aangepaste Pogo Pin Connectors voor verwijzing:
Producttoepassingsgebied:
