Rechte hoek Pogo Pins Connector 7pin Spring geladen connectoren 12V Voor het opladen van apparatuur

Basisinformatie
Plaats van herkomst: China
Merknaam: UPE
Certificering: ISO9001
Modelnummer: VIS060A-4054XX-AXX-XXXX / VIS060B-4000XX-AXX-XXXX
Document: VIS060B-4000XX-AXX-XXXX.pdf
Min. bestelaantal: 5000
Prijs: $3-$7
Verpakking Details: PE zakken
Levertijd: 10-15 werkdagen
Betalingscondities: T/T
Levering vermogen: 5KPCS/dag
Gedetailleerde informatie
Naam: Pogo Pins Connector Pitch: 2.54mm
Pinnummer: 7PIN Materiaal: Loodvrij C6801, Messing C3602, SUS304, Zwart HTN
Oppervlaktebehandeling: Goudplatering Stroom: 3.0A
Volatge: 12V Contactweerstand: 50 mΩ Max (PIN).
Zoutsproeitest: 48 uur Terugstroomtemperatuur.: 265°, 4~5 sec.
Markeren:

Rechthoek Pogo Pins Connector

,

Pogo Pins Connector 7pin

,

Vlambeladen connectoren 12V


Productomschrijving

3A HTN rechthoekige 7P Pogo Pin voorlopig geladen connectoren voor het opladen van apparatuur.



Union Precision Electronic Limited (UPE) is een toonaangevende op maat gemaakte fabrikant die is gespecialiseerd in hoogwaardige veerverbindingen, waaronder POGO PIN-connectoren en POGO PIN-connectorbehuizingen.Als een van de meest concurrerende leveranciers van veerverbindingen in China, leveren wij precisie-engineered oplossingen voor veeleisende elektronische toepassingen.



Pogo-pinnen met veer¢ Betrouwbare, laagweerstandscontacten voor veilige elektrische verbindingen.

Pogo Pin Connectors met behuizing¢ Aanpasbare ontwerpen voor verschillende koppelings- en PCB-interfaces.

Veercontacttechnologie- Ontworpen voor duurzaamheid, lange levensduur en consistente prestaties.



Onze connectoren worden vertrouwd doorklanten van wereldklasseover de gehele industrie, met inbegrip van:
Consumentenelektronica️ Smartphones, smartwatches, tablets, laptops, GPS-apparaten
Draagbaar & Medisch- Hoortoestellen, gezondheidstoestellen
IoT en industriële apparatuur- draadloos opladen, testinstallaties, modules voor de automobielindustrie



Pogo Pin Connector bestaat uit 6 onderdelen:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap

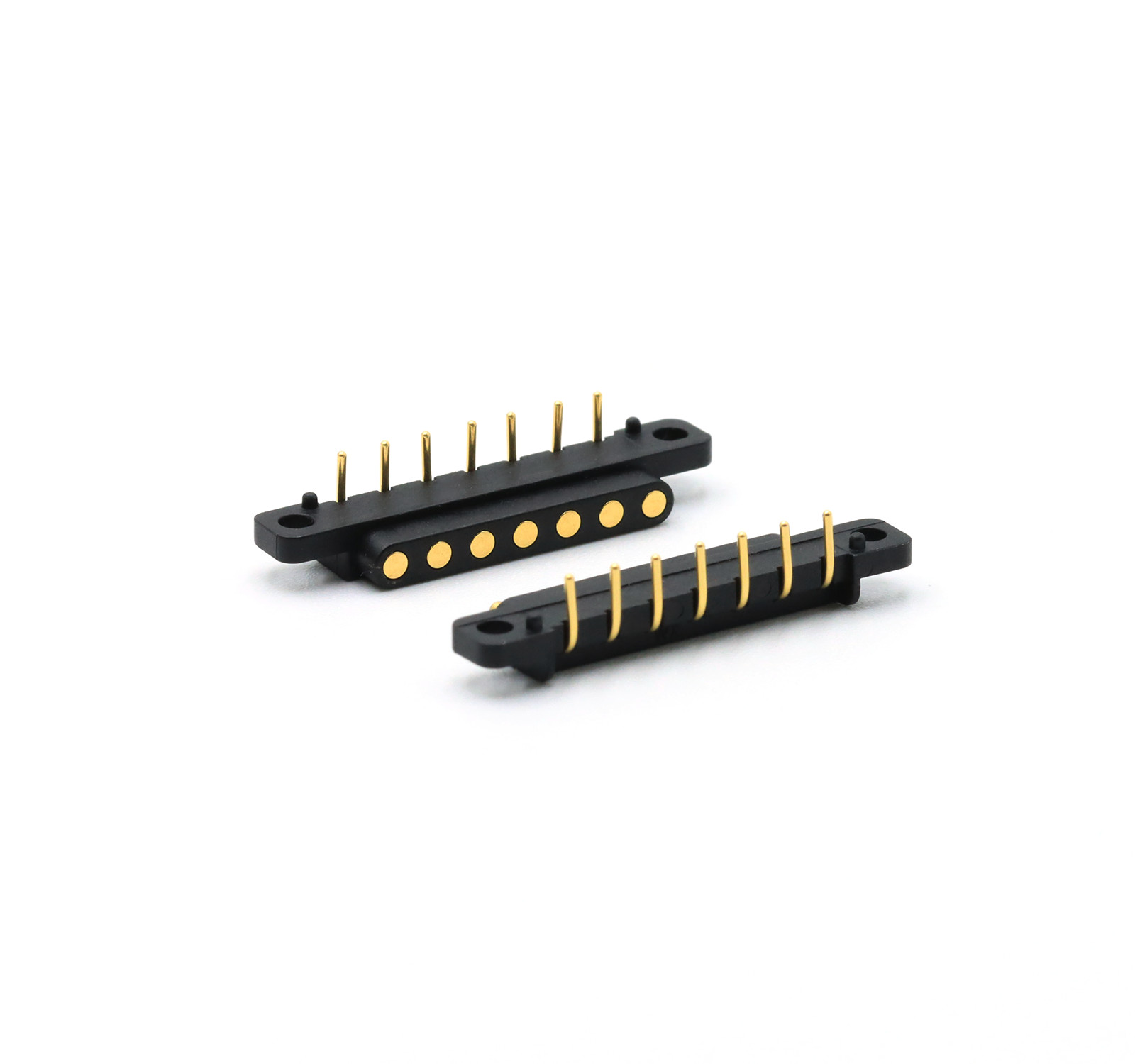

Rechte hoek Pogo Pins Connector 7pin Spring geladen connectoren 12V Voor het opladen van apparatuur 0

Opmerking:

Productnaam

Pogo Pin Connector

Pinnetje

7Pin

Type

Rechte hoek

Materiaal

Loodvrij C6801, Messing C3602, SUS304, Zwart HTN

Afmaken.

 Au plating, Ni plating

Veerkracht

80 g+/-20 g bij werkende ooievaar

Werktoment

1.2 mm

Volle stork

1.4 mm

Spanning

12V

Stroom

3.0A Max.

Contactweerstand

50 mΩ Max (PIN).

Zoutsprayproef

48 uur

Pakket

PE zak binnen, karton buiten of per onze klanten behoeften

Mannelijke Pogo Pin Connector tekening Size:

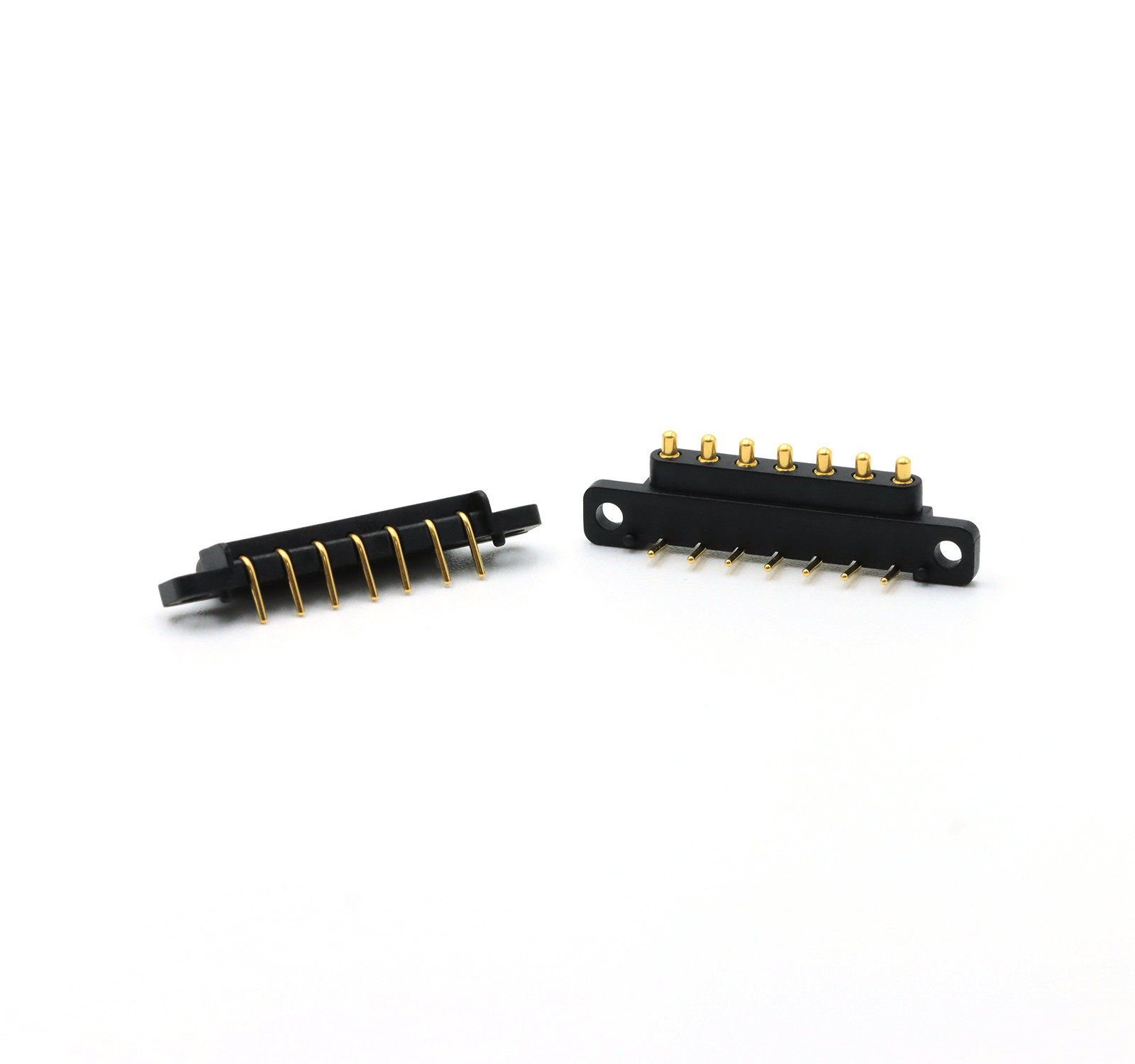

Rechte hoek Pogo Pins Connector 7pin Spring geladen connectoren 12V Voor het opladen van apparatuur 1

Vrouwelijke Pogo Pin Connector tekening Size:

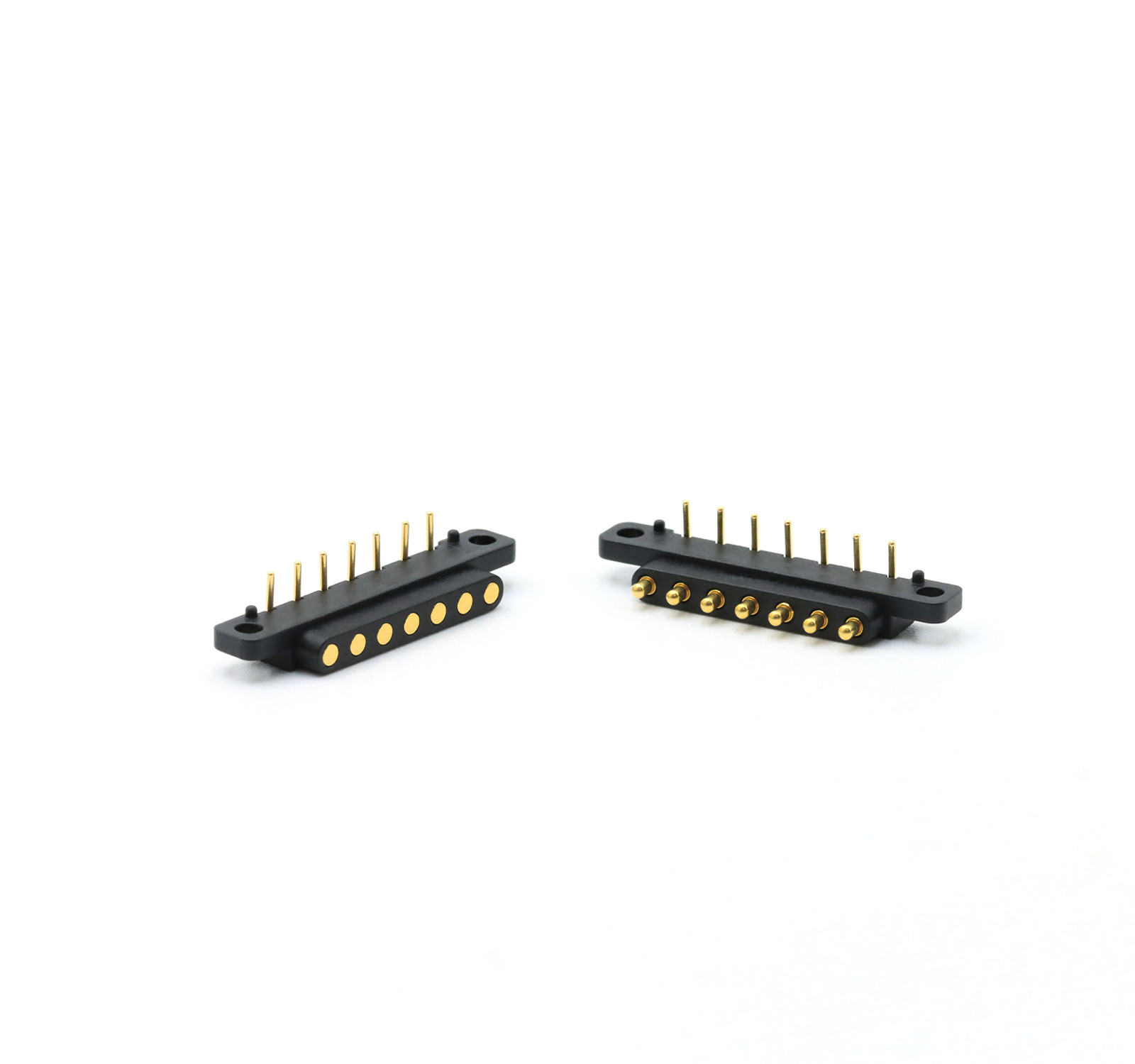

Rechte hoek Pogo Pins Connector 7pin Spring geladen connectoren 12V Voor het opladen van apparatuur 2

Pogo Pin Connector Parameter Performance

Naam van de onderdelen

Parameterprestatietabel

Vatenmateria

met een gewicht van niet meer dan 10 kg

Berylliumkoper

Fosforbrons



Materiaal van de zuiger

met een gewicht van niet meer dan 10 kg

Berylliumkoper

Fosforbrons

van roestvrij staal

Voorjaarsopties

Stainle

Muziekdraad







Vastleggingseisen



Goud-Au





Zilver-Ag





Palladium-nikkel

(Pd-Ni)



Nominale stroom

1A, 2A, 3A, 5A, 15A of 30A (verschillende structuren)

Nominale spanning

DC 12V 24V

Contactweerstand

30 mΩ 50 mΩ Max. (stilte)

Levenstest

50,000 cycli Min. 1000,000 cycli Max.

Rde uitstroomtemperatuur.

265°, 4~5 sec.

POGO PIN-betrouwbaarheidstest

Behoudsterkte

Bij een nominale cyclus van 500±50 per uur,50Minimaal 1000 cycli



Vochtigheid

EIA-364-31,Proefmethode II, voorwaarde A Onderzoekspartner verbindingen aan relatieve vochtigheidvan 90% tot 95% RH en een temperatuur van 40°C± 2°Crelatieve luchtvochtigheid voor 96 h- Ik weet het niet.



Weerstand tegen soldeerwarmte





EIA-364-56,Procedure 5,Niveau 2 265°C+10/-0°Cgedurende 30 tot 35 seconden





Zoutsproei



EIA-364-26,Testvoorwaarde B Onderzoekers koppelen connectoren aan 5±1% zoutoplossing

concentratie, 35+1°C/-2°C48 uur.

Veerkrachtproef



Normale krachttestprocedure, 100 g±20 g op werkhoogte



Temperatuurlevensduur



EIA-364-17,Testmethode A,voorwaarde 4,testtijdvoorwaarde A Proefpersoon gepaard

verbindingen voor 85°C± 2°Cvoor 96 uur.

Soldeerbaarheid



EIA-364-52 Dompel in de 265±5°C, 60/40±5% Sn/pb soldeer gedurende 4,0~5,0 seconden

Contactweerstand



EIA-364-23 Meet de contactweerstand met een teststroom van maximaal 100 mAen maximaal 20 mV spanning



Voordelen van UPE-veerverbindingen:

Vlinder-aansluitingen, algemeen bekend als veerpen of pogopen, bieden verschillende voordelen:

Betrouwbaarheid:UPE Pogo-penen met CLIP-technologie zorgen voor een consistente en betrouwbare elektrische verbinding, zelfs in omgevingen die onderhevig zijn aan trillingen en mechanische schokken.

Compact ontwerp:Hun kleine formaat maakt het mogelijk om in kleine ruimtes te passen, wat ideaal is voor moderne, compacte elektronische apparaten.

Flexibiliteit:Pogo-pinnen kunnen zich aanpassen aan oppervlaktevariaties, waardoor een stabiele verbinding wordt gewaarborgd, zelfs als de paringsoppervlakken niet perfect zijn uitgelijnd.

Gemakkelijk te gebruiken:Ze zijn gebruiksvriendelijk en eenvoudig te installeren en onderhouden.

Duurzaamheid:Ze zijn ontworpen om talrijke verbindings- en ontkoppelingscycli te weerstaan, waardoor ze zeer duurzaam zijn



Ons voordeel en uw keuze:

.UPE professionele op maat gemaakte hoogstroom Pogo Pin met 15A-30A-serie, het is in massa geproduceerd.

.UPE ontwikkeld 2.0,2.54mm pitch standaard mannelijke en vrouwelijke 2pin-40pin Pogo pin connector met SMT / DIP / Right Angle / Solder Cup.

.Pogo Pin Life test tot 1000.000 cycli.

.Alle producten kunnen HF, RoHS REACH standaard passeren.

.100% elektrisch testverslag verstrekt voor levering van de goederen.

.Er zijn verschillende vormen beschikbaar, kleine structuur en hoge stroom.



Waarom kiezen klantenUPE?

1Professionele aanpassingsdienst

2. Snelle productiecapaciteit voor monsters

3Strikt kwaliteitscontrolesysteem

4Verwerking met geïmporteerde onderdelen

5. Hoogprecisie-testapparatuur

6. Redelijke procedures voor kostencontrole



Sommige van de aangepaste Pogo Pin Connectors voor verwijzing:

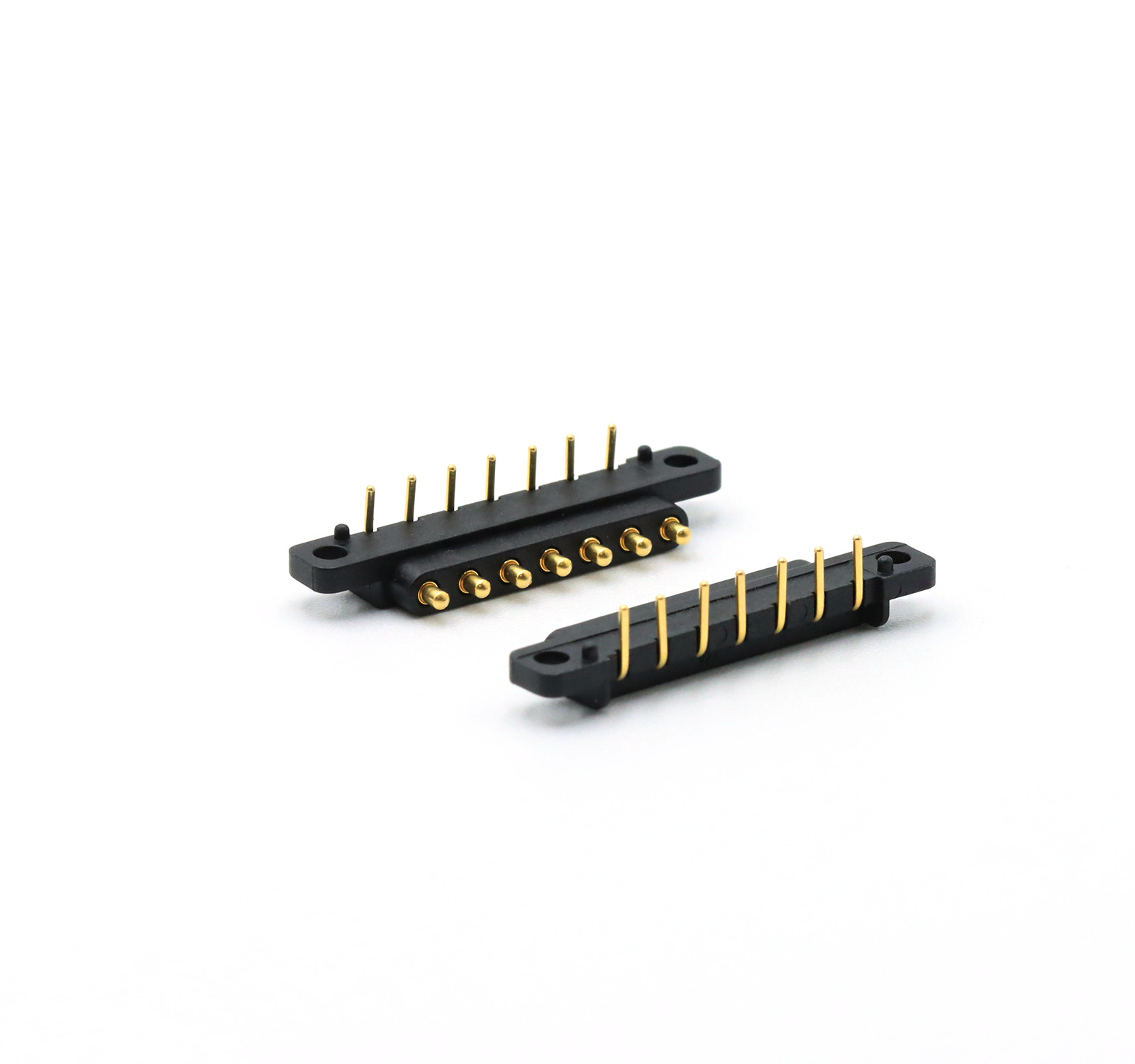

Rechte hoek Pogo Pins Connector 7pin Spring geladen connectoren 12V Voor het opladen van apparatuur 3



Producttoepassingsgebied:

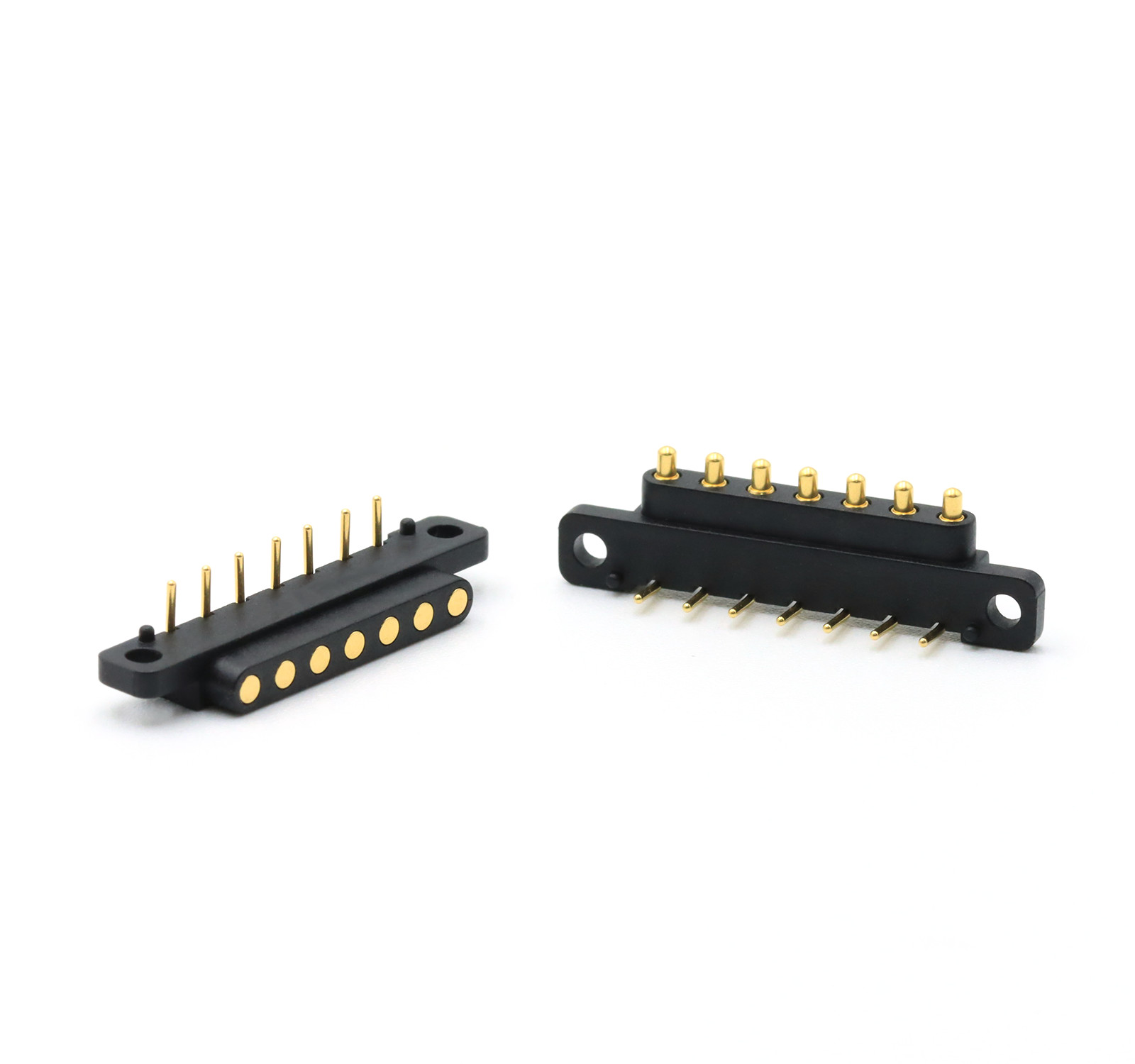

Rechte hoek Pogo Pins Connector 7pin Spring geladen connectoren 12V Voor het opladen van apparatuur 4

Hoe plaats je de Pogo Pin connector bestelling

* U stuurt ons een tekening of een monster

* Wij voeren een projectbeoordeling uit

We maken het monster en sturen het naar u.

Als je het monster goed vindt, bestel dan en betaal ons 30% aanbetaling.

* We beginnen het product te maken

Als de goederen klaar zijn, nemen we foto's voor uw cheque en u betaalt het saldo.

* We leveren de producten aan een koerierbedrijf



Betalingstermijn:T/T, 50% aanbetaling, 50% saldo

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar



Verpakking en verzending

Rechte hoek Pogo Pins Connector 7pin Spring geladen connectoren 12V Voor het opladen van apparatuur 5
