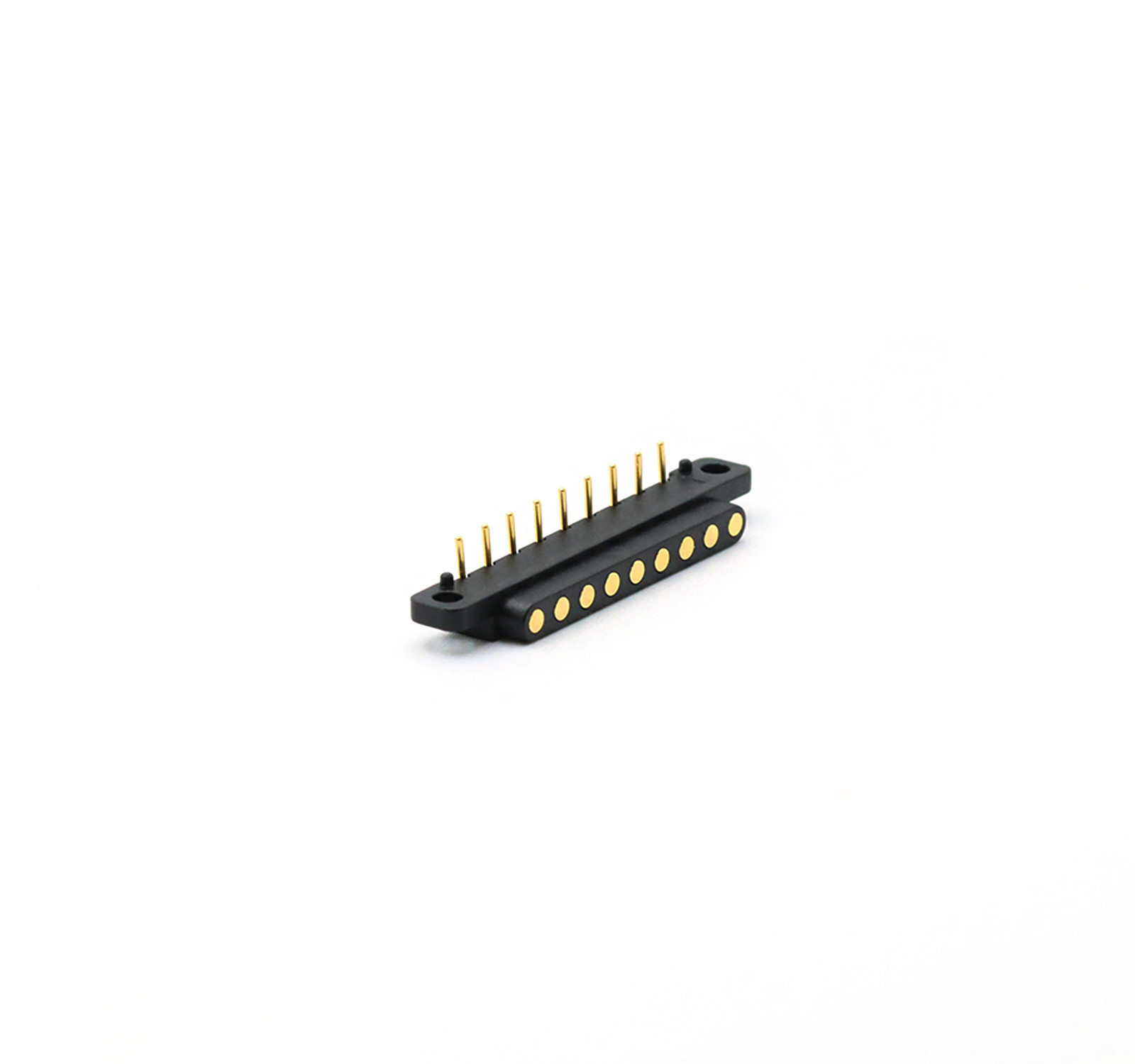

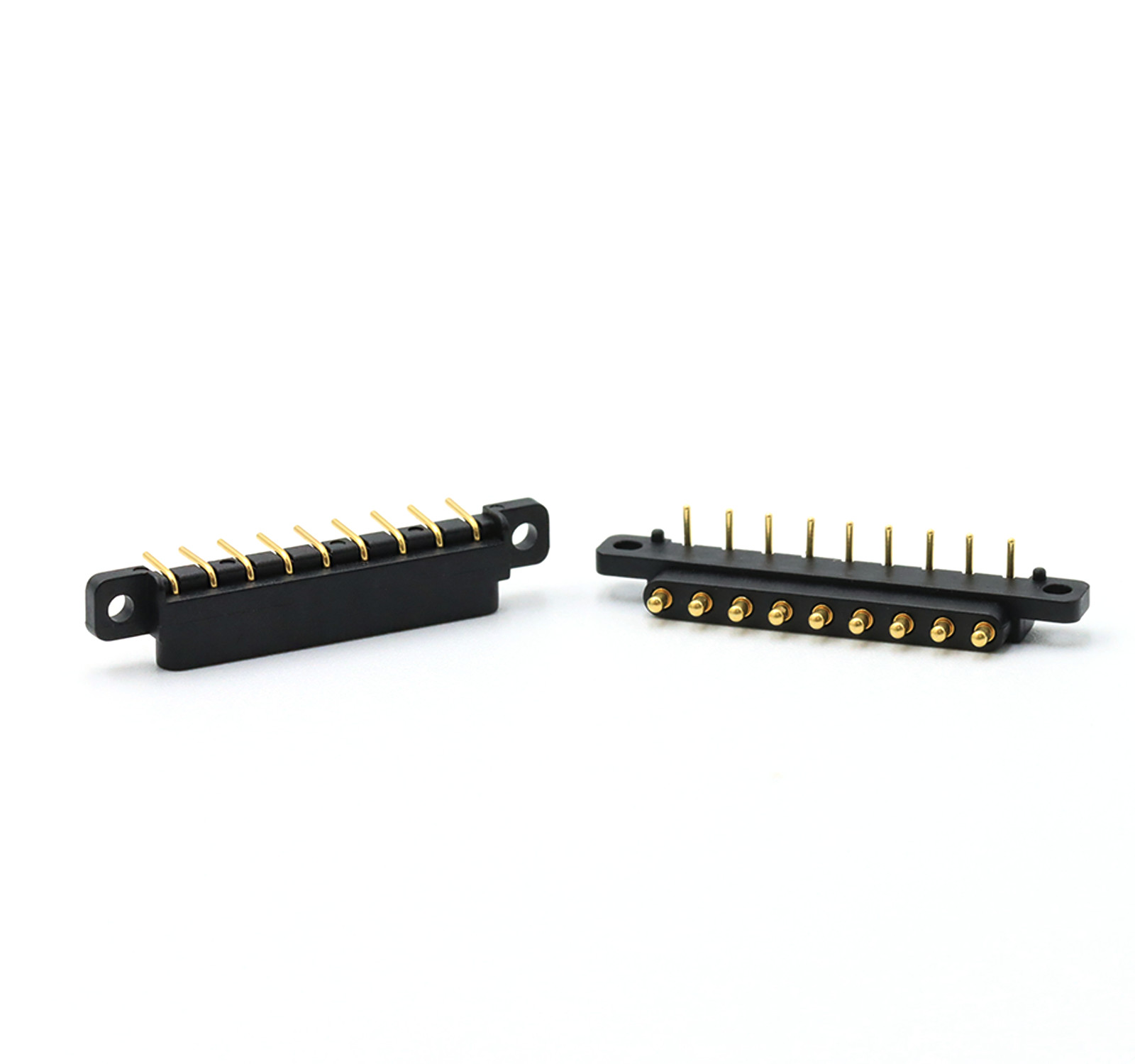

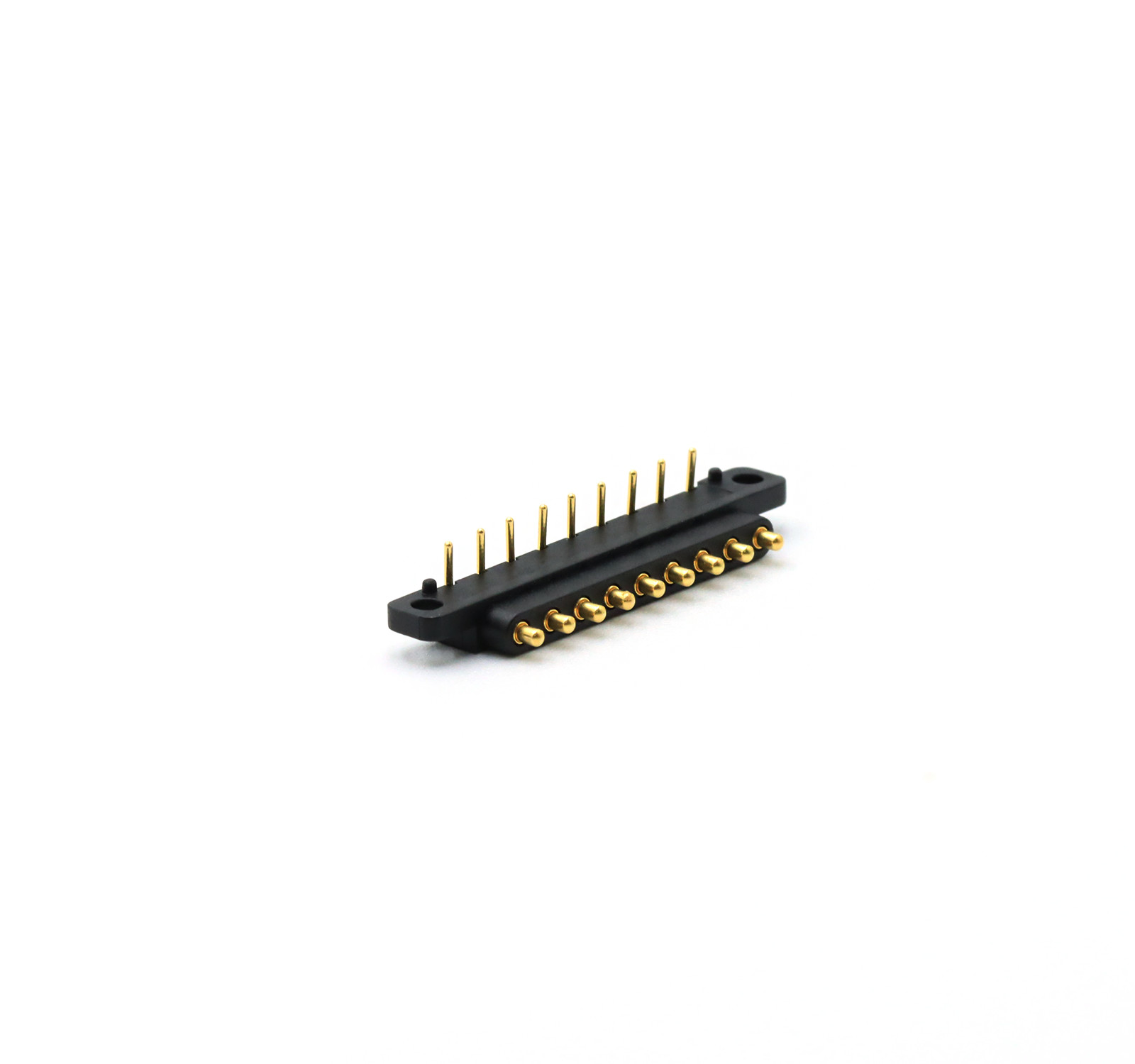

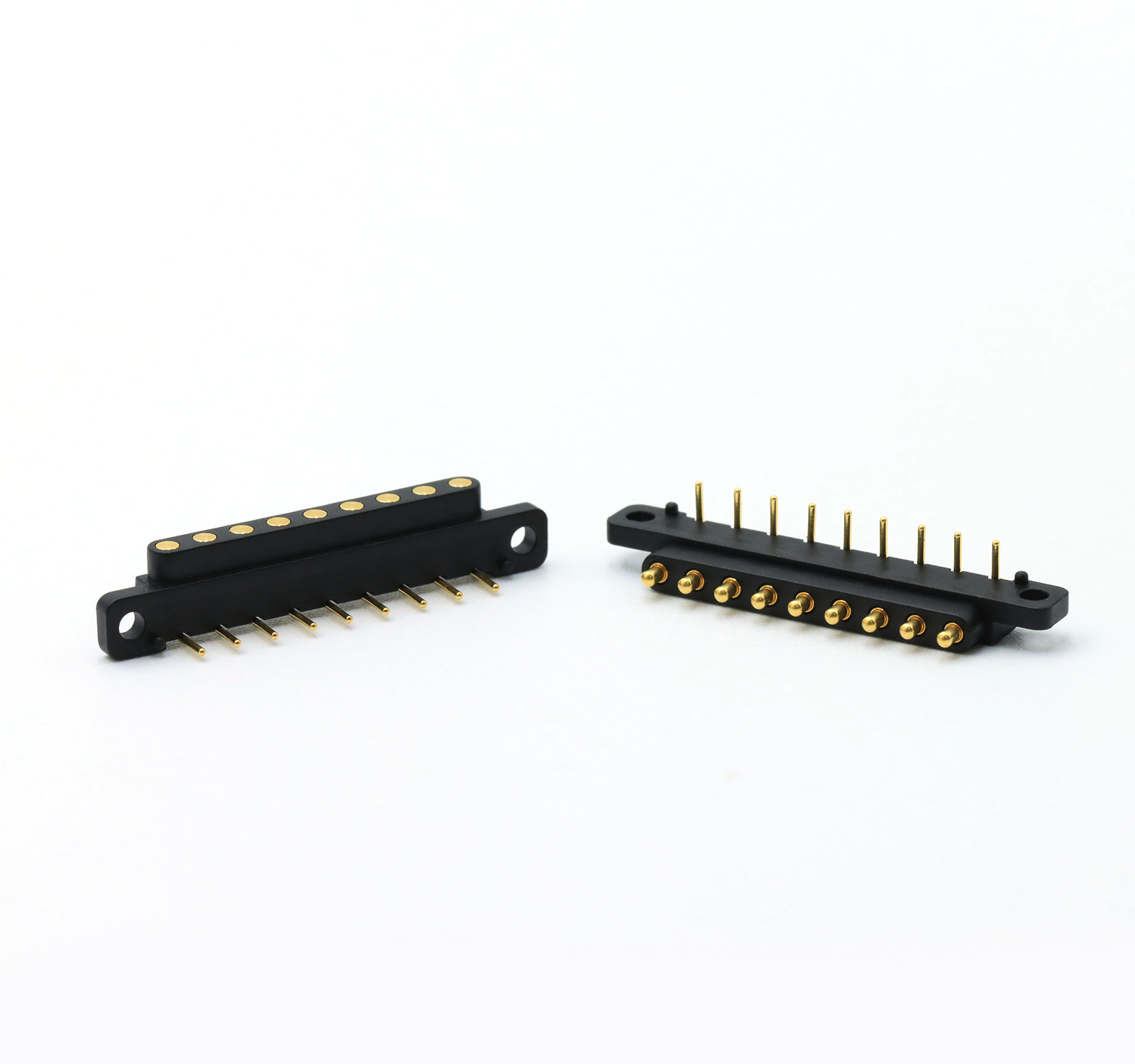

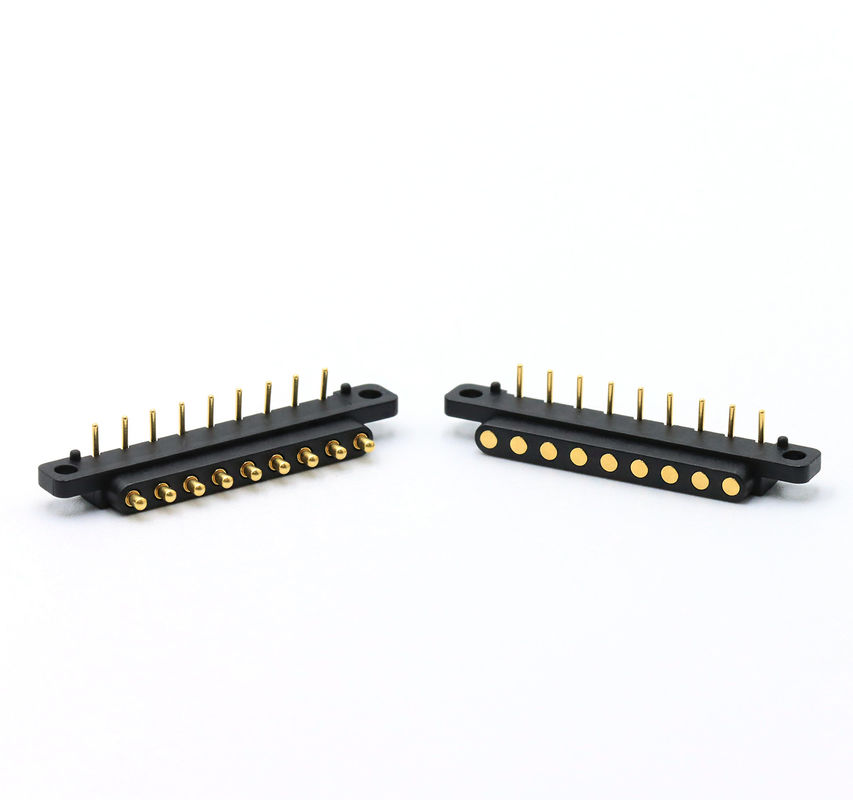

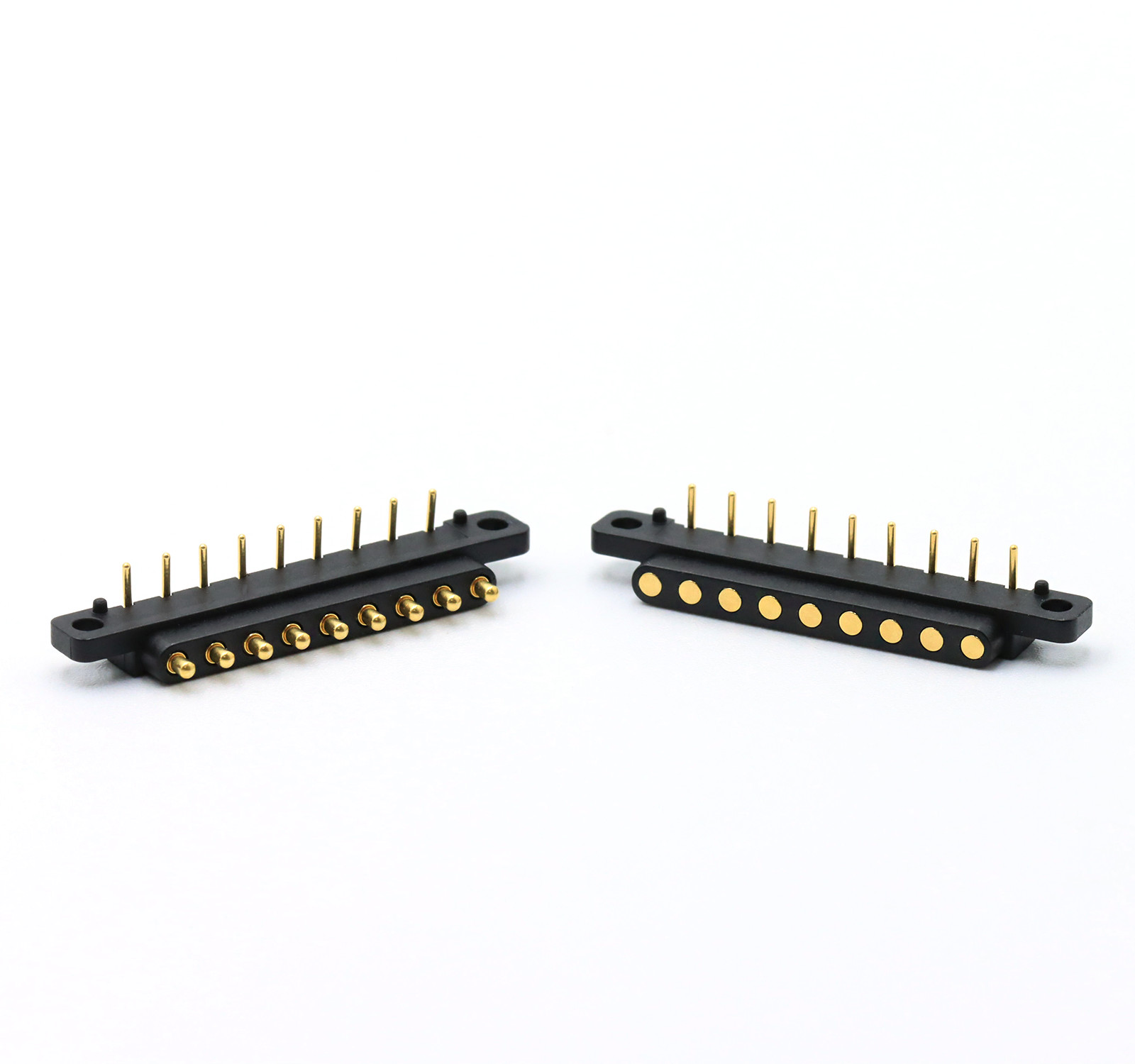

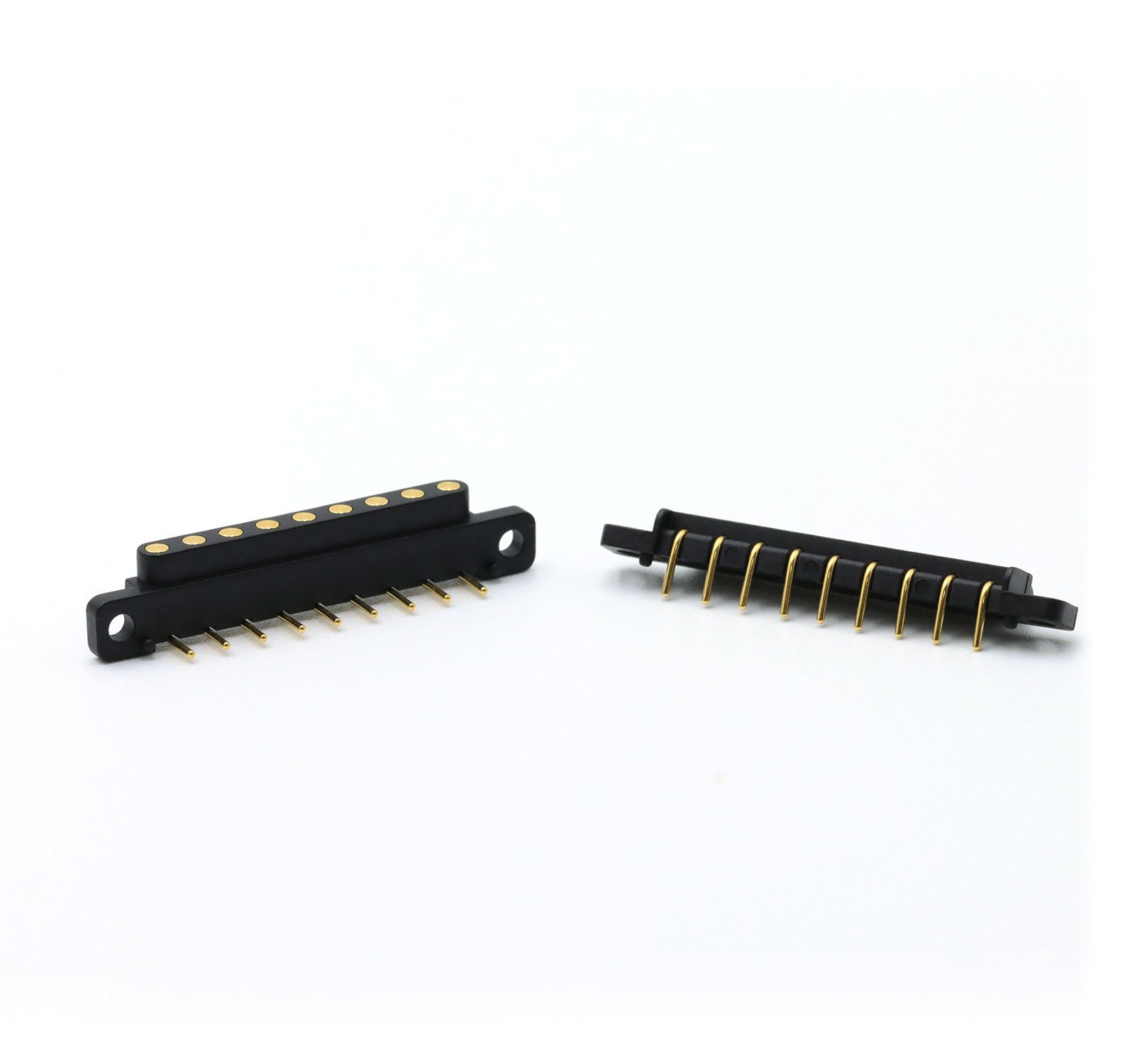

9 pin rechthoekige POGO pin mannelijke vrouwelijke Pogo pin connector met 2,54 mm pitch.
Union Precision Electronic Limited (UPE) is een toonaangevende op maat gemaakte fabrikant die is gespecialiseerd in hoogwaardige veerverbindingen, waaronder POGO PIN-connectoren en POGO PIN-connectorbehuizingen.Als een van de meest concurrerende leveranciers van veerverbindingen in China, leveren wij precisie-engineered oplossingen voor veeleisende elektronische toepassingen.
Pogo-pinnen met veer¢ Betrouwbare, laagweerstandscontacten voor veilige elektrische verbindingen.
Pogo Pin Connectors met behuizing¢ Aanpasbare ontwerpen voor verschillende koppelings- en PCB-interfaces.
Veercontacttechnologie- Ontworpen voor duurzaamheid, lange levensduur en consistente prestaties.
Onze connectoren worden vertrouwd doorklanten van wereldklasseover de gehele industrie, met inbegrip van:
✔Consumentenelektronica️ Smartphones, smartwatches, tablets, laptops, GPS-apparaten
✔Draagbaar & Medisch- Hoortoestellen, gezondheidstoestellen
✔IoT en industriële apparatuur- draadloos opladen, testinstallaties, modules voor de automobielindustrie
Pogo Pin Connector bestaat uit 6 onderdelen:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
Opmerking:
|
Productnaam
|
Pogo Pin Connector
|
|
Pinnetje
|
9Pin
|
|
Type
|
Rechte hoek
|
|
Materiaal
|
Loodvrij C6801, Messing C3602, SUS304, Zwart HTN
|
| Afmaken. |
Au plating, Ni plating
|
|
Veerkracht
|
80 g+/-20 g bij werkende ooievaar
|
|
Werktoment
|
1.2 mm
|
|
Volle stork
|
1.4 mm
|
|
Spanning
|
12V
|
|
Stroom
|
3.0A Max.
|
|
Contactweerstand
|
50 mΩ Max (PIN).
|
|
Zoutsprayproef
|
48 uur
|
|
Pakket
|
PE zak binnen, karton buiten of per onze klanten behoeften
|
Mannelijke Pogo Pin Connector tekening Size:
Vrouwelijke Pogo Pin Connector tekening Size:
Pogo Pin Connector Parameter Performance
|
Naam van de onderdelen
|
Parameterprestatietabel
|
|
Vatenmateria
|
met een gewicht van niet meer dan 10 kg
|
Berylliumkoper
|
Fosforbrons
|
|
|
Materiaal van de zuiger
|
met een gewicht van niet meer dan 10 kg
|
Berylliumkoper
|
Fosforbrons
|
van roestvrij staal
|
|
Voorjaarsopties
|
Stainle
|
Muziekdraad
|
|
|
|
Vastleggingseisen
|
Goud-Au
|
Zilver-Ag
|
Palladium-nikkel
(Pd-Ni)
|
|
|
Nominale stroom
|
1A, 2A, 3A, 5A, 15A of 30A (verschillende structuren)
|
|
Nominale spanning
|
DC 12V 24V
|
|
Contactweerstand
|
30 mΩ 50 mΩ Max. (stilte)
|
|
Levenstest
|
50,000 cycli Min. 1000,000 cycli Max.
|
|
Rde uitstroomtemperatuur.
|
265°, 4~5 sec.
|
|
POGO PIN-betrouwbaarheidstest
|
|
Behoudsterkte
|
Bij een nominale cyclus van 500±50 per uur,50Minimaal 1000 cycli
|
|
Vochtigheid
|
EIA-364-31,Proefmethode II, voorwaarde A Onderzoekspartner verbindingen aan relatieve vochtigheidvan 90% tot 95% RH en een temperatuur van 40°C± 2°Crelatieve luchtvochtigheid voor 96 h- Ik weet het niet.
|
|
Weerstand tegen soldeerwarmte
|
EIA-364-56,Procedure 5,Niveau 2 265°C+10/-0°Cgedurende 30 tot 35 seconden
|
|
Zoutsproei
|
EIA-364-26,Testvoorwaarde B Onderzoekers koppelen connectoren aan 5±1% zoutoplossing
concentratie, 35+1°C/-2°C48 uur.
|
|
Veerkrachtproef
|
Normale krachttestprocedure, 100 g±20 g op werkhoogte
|
|
Temperatuurlevensduur
|
EIA-364-17,Testmethode A,voorwaarde 4,testtijdvoorwaarde A Proefpersoon gepaard
verbindingen voor 85°C± 2°Cvoor 96 uur.
|
|
Soldeerbaarheid
|
EIA-364-52 Dompel in de 265±5°C, 60/40±5% Sn/pb soldeer gedurende 4,0~5,0 seconden
|
|
Contactweerstand
|
EIA-364-23 Meet de contactweerstand met een teststroom van maximaal 100 mAen maximaal 20 mV spanning
|
Voordelen van UPE-veerverbindingen:
Vlinder-aansluitingen, algemeen bekend als veerpen of pogopen, bieden verschillende voordelen:
Betrouwbaarheid:UPE Pogo-penen met CLIP-technologie zorgen voor een consistente en betrouwbare elektrische verbinding, zelfs in omgevingen die onderhevig zijn aan trillingen en mechanische schokken.
Compact ontwerp:Hun kleine formaat maakt het mogelijk om in kleine ruimtes te passen, wat ideaal is voor moderne, compacte elektronische apparaten.
Flexibiliteit:Pogo-pinnen kunnen zich aanpassen aan oppervlaktevariaties, waardoor een stabiele verbinding wordt gewaarborgd, zelfs als de paringsoppervlakken niet perfect zijn uitgelijnd.
Gemakkelijk te gebruiken:Ze zijn gebruiksvriendelijk en eenvoudig te installeren en onderhouden.
Duurzaamheid:Ze zijn ontworpen om talrijke verbindings- en ontkoppelingscycli te weerstaan, waardoor ze zeer duurzaam zijn
UPE concurrentievoordeel?
1. Hoge-Current Expertise
✅ 15A30A Pogo Pins aangepast ontworpen voor krachtige toepassingen, massaproductie bewezen in veeleisende industrieën.
2. Standaard & Custom Connectors
✅ 2.0mm/2.54mm Pitch Solutions ️ Uitgebreid assortiment mannelijke/vrouwelijke Pogo Pin-connectoren (2pin~40pin), ondersteunend:
SMT/DIP/Right Angle/Solder Cup terminaties voor flexibele PCB-integratie.
3Onovertroffen betrouwbaarheid
✅ 1,000,000+ Levenscycli ️ Strikt getest op duurzaamheid in hoogfrequente koppelingstoepassingen.
✅ 100% elektrisch testen Volledige inspectie met testrapporten die vóór levering worden verstrekt, zodat er geen gebreken zijn.
4. Naleving en veiligheid
✅ Voldoet aan de HF/RoHS/REACH-normen ️ Milieuvriendelijk voor wereldwijde export (EU, VS, Azië).
5. Op maat gemaakte innovatie
✅ Compact & High-Current Designs ️ Aangepaste vormen, geminiaturiseerde structuren en geoptimaliseerde huidige capaciteit voor unieke projectbehoeften.
Waarom kiezen klantenUPE?
1Professionele aanpassingsdienst
2. Snelle productiecapaciteit voor monsters
3Strikt kwaliteitscontrolesysteem
4Verwerking met geïmporteerde onderdelen
5. Hoogprecisie-testapparatuur
6. Redelijke procedures voor kostencontrole
Sommige van de aangepaste Pogo Pin Connectors voor verwijzing:
Pogo Pin Connector Toepassingsgebied:
Mobiele apparaten voor het verkrijgen van procesgegevens
.Medische hulpmiddelen
Militaire apparatuur
.PCB-technologie
Mobiele communicatie
.Audio-video-toepassingen
.Gegevensverzamelaars
.Autoapparatuur
Verwarmingselementen
Hoe bestel ik de Pogo Pin Connector?
* U stuurt ons een tekening of een monster
* Wij voeren een projectbeoordeling uit
We maken het monster en sturen het naar u.
Als je het monster goed vindt, bestel dan en betaal ons 30% aanbetaling.
* We beginnen het product te maken
Als de goederen klaar zijn, nemen we foto's voor uw cheque en u betaalt het saldo.
* We leveren de producten aan een koerierbedrijf
Betalingstermijn:T/T, 50% aanbetaling, 50% saldo
Betalingswijze:T/T,PayPal,OCBC
Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag
Productietijd:10-15 Werkdag
Voor:Amerika, Europa, Azië, Zuid-Afrika
Handelstermijn:EXW
Vracht:Lucht, Zee, Express
Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
