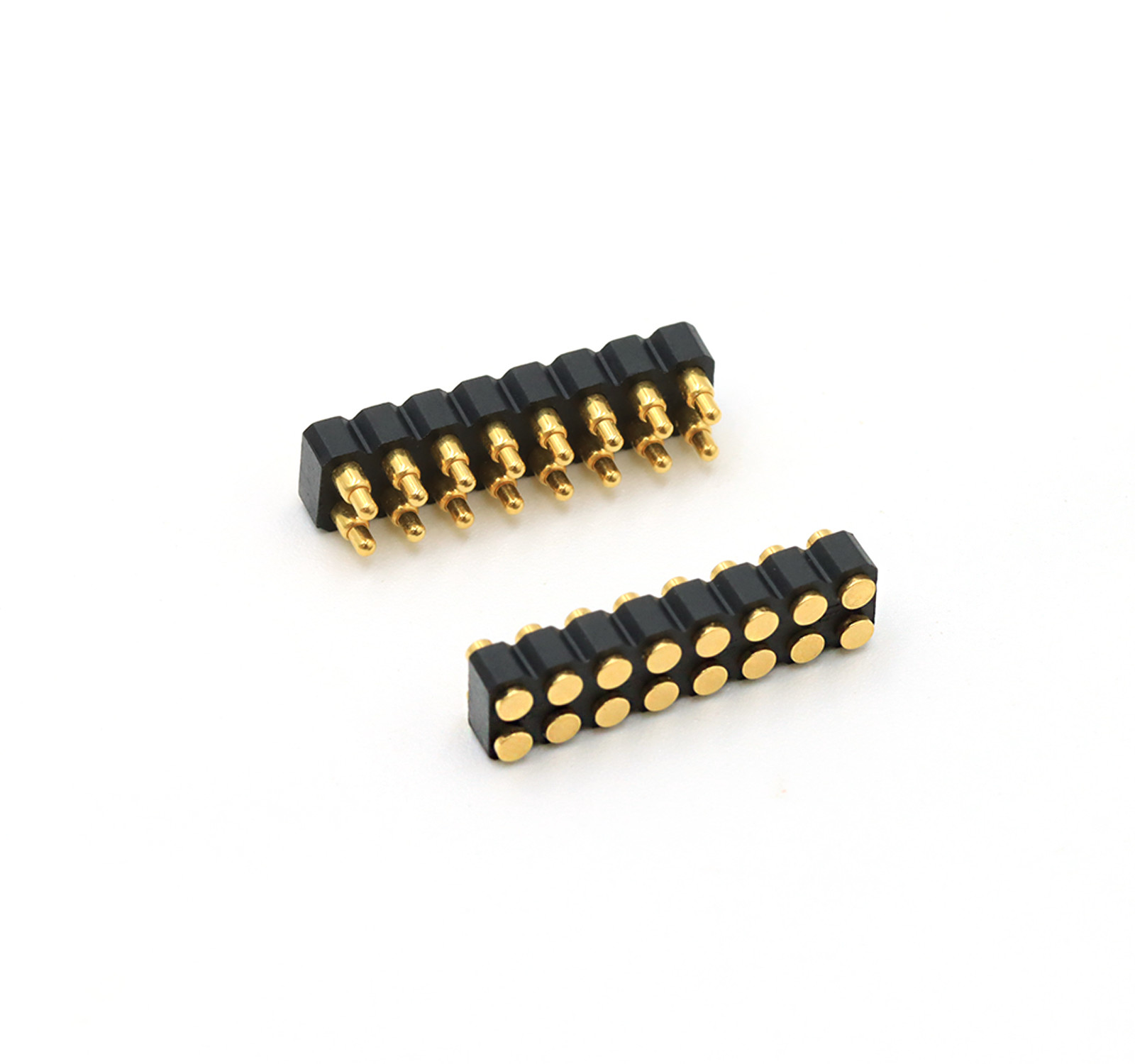

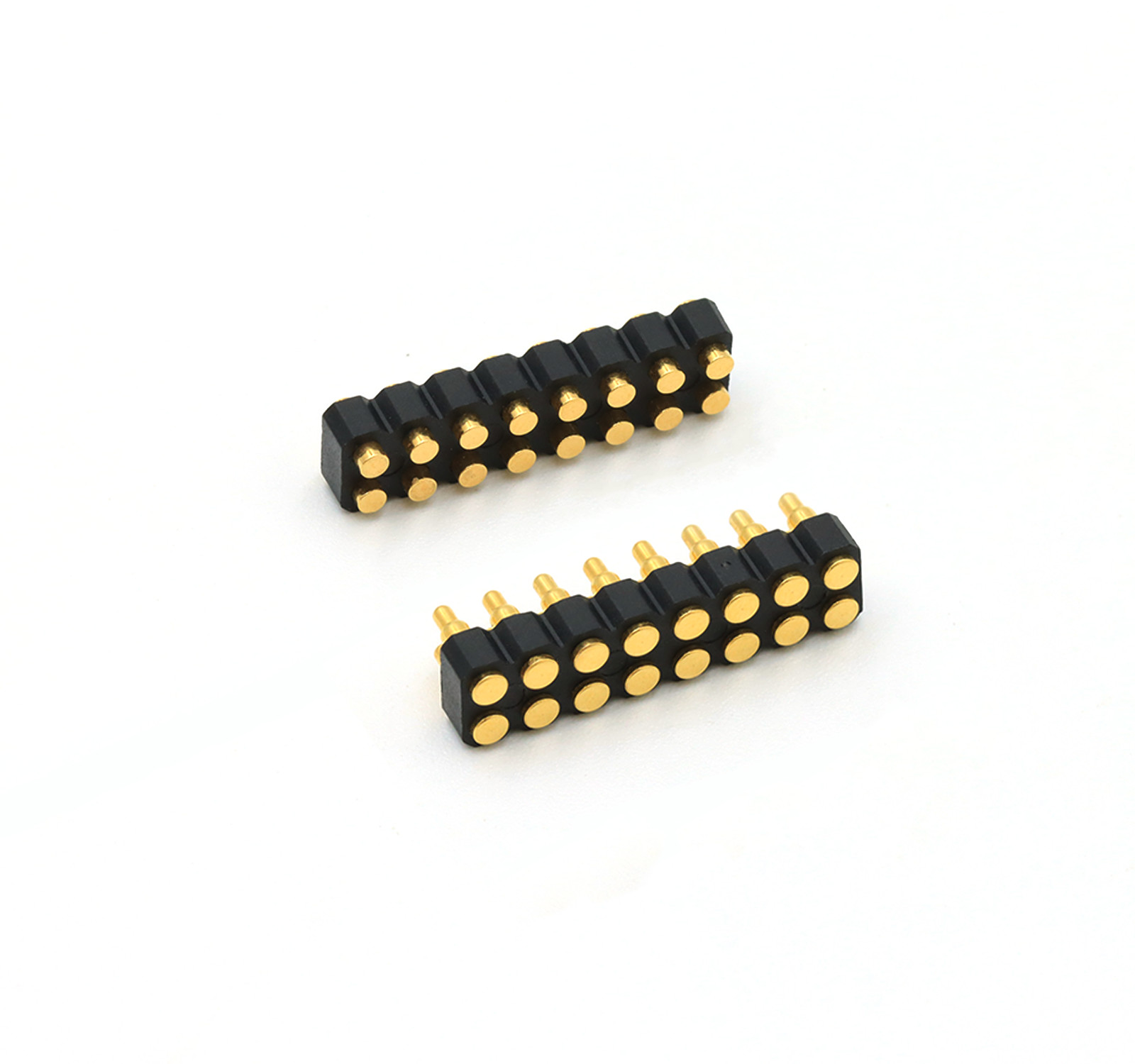

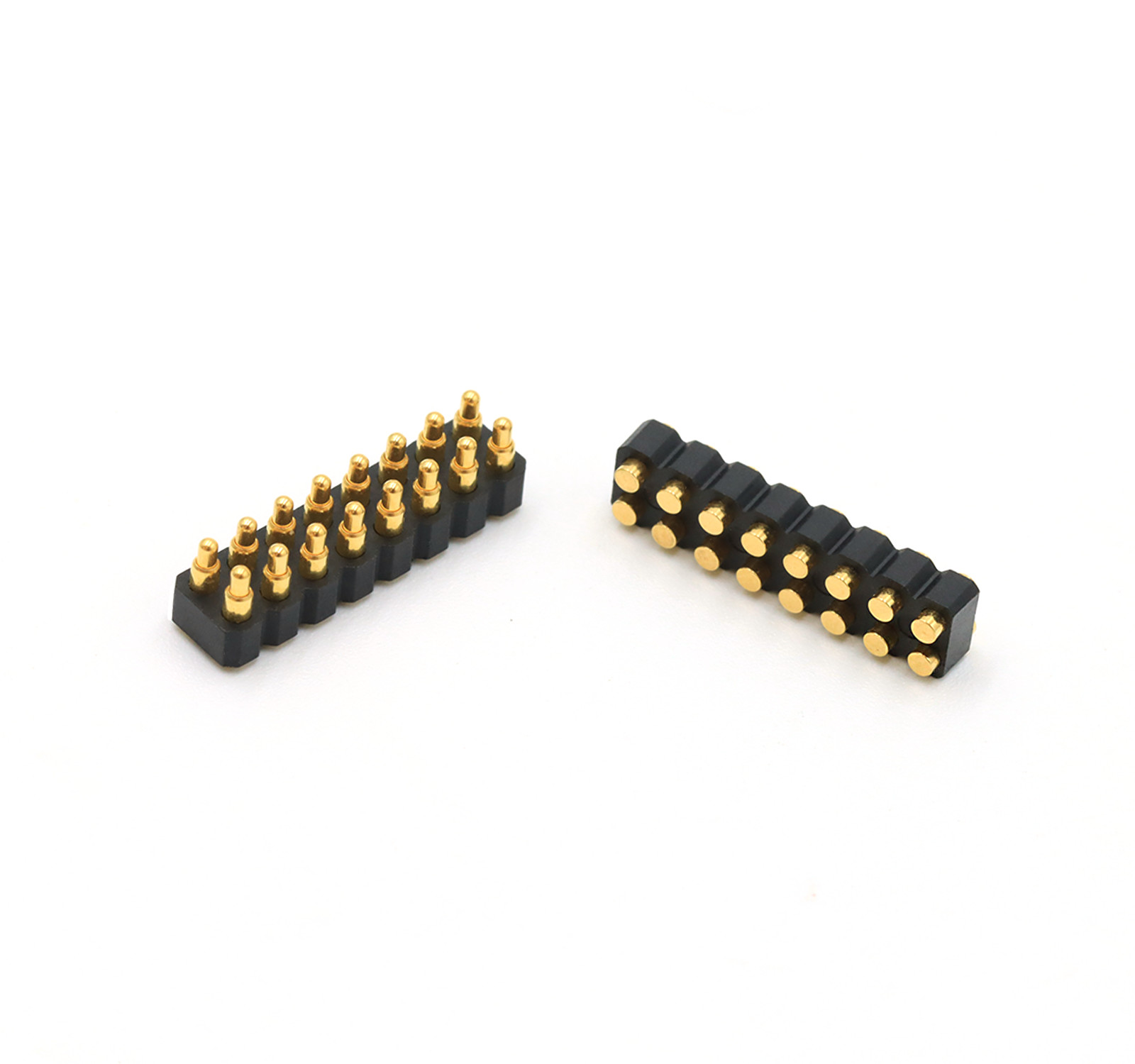

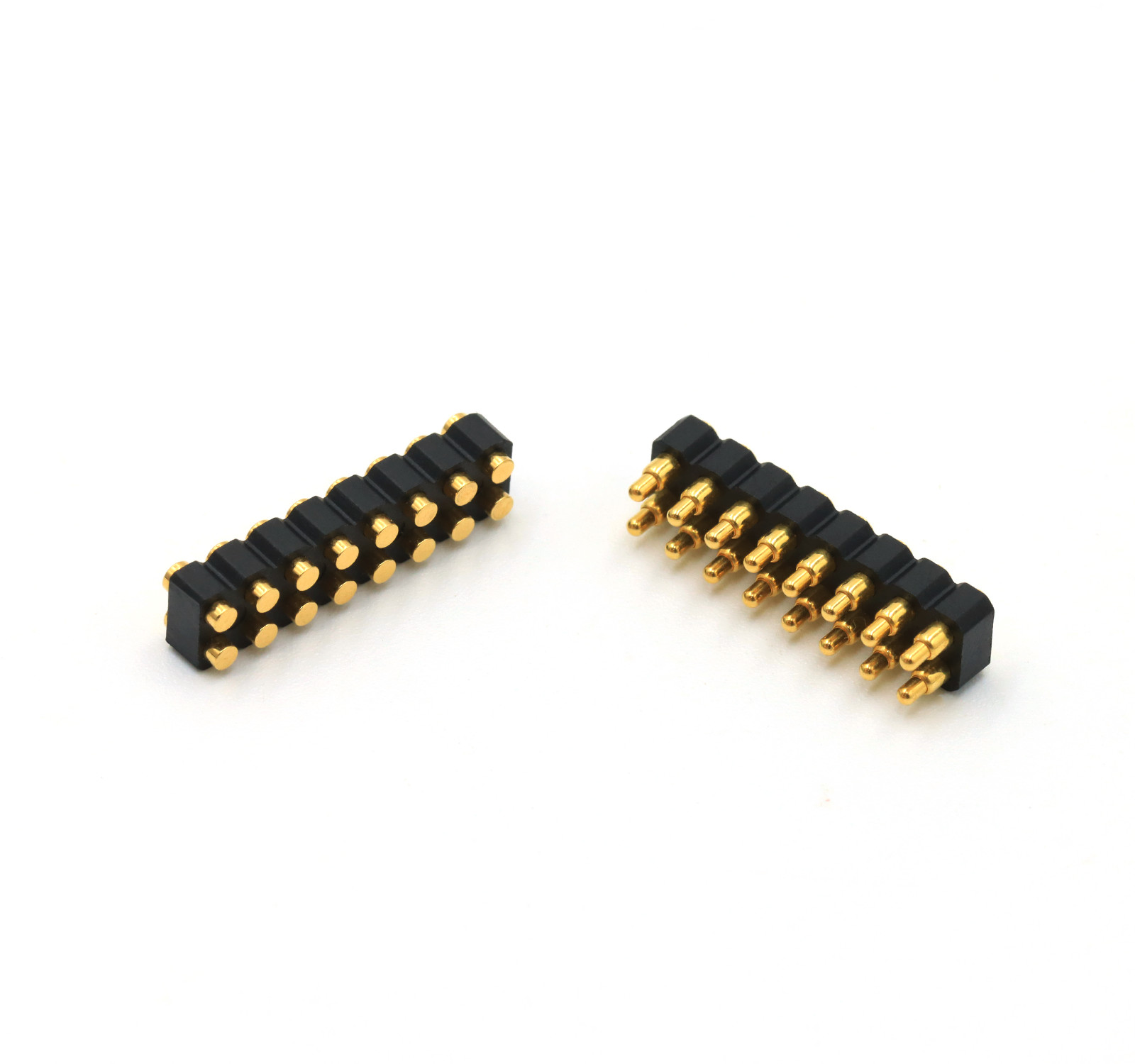

2.54mm Pitch Pogo Pin Connector Double Row Spring Loaded Contact Connectors 16pin Man Vrouw

2.54mm Pitch Man Vrouwelijke Pogo Pin Connector Dubbele rij SMT 16pin Pogo pins.

De pogo pin is SMT-type, het heeft een goede stabiliteit, de bodem van de loop is een vlakke bodem ontwerp, dat is gemakkelijk te solderen op het PCB-bord

Union Precision Electronic Co.,Ltd (UPE) is toegewijd aan hoogwaardige Pogo Pin,Pogo Pin-connectoren,magnetische connectoren het ontwerp, de ontwikkeling,productie en verkoop van ondersteunende producten als hightechbedrijf.

Volgens de verschillende eisen van de klant, hebben we 8 soorten interne structuur POGO PIN voor klanten te kiezen, voor de standaard POGO PIN, UPE ontworpen de totale hoogte van het product is 2,8 mm ~ 11.Ik heb het niet gedaan.het totaalde hoogte is niet inclusief de staartlengte van de DIP-pogo-speld).

Ondertussen...UPEookontwikkeld 2.54mm pitch standaard mannelijke en vrouwelijke 2pin-40pin Pogo pin connectormet SMT / DIP / Right Angle / Solder Cup voor klanten snelle keuze.

Materialen
Plunger: loodvrij C6801, Plating: 01~99 μ" Au over 60~100 μ" Ni.

Vloeistof: loodvrij C6801, Plating: 01~99 μ" Au over 60~100 μ" Ni.

Vlam: SUS 304 roestvrij staal, Plating: 1 μ" (waarschijnlijk Au of Ni voor corrosiebestendigheid).

Behuizing: Zwart HTN (High-Temperature Nylon) + 30% glasvezel, UL94 V-0 ontvlambaarheid.

Mechanische specificaties
Vlamkracht: 80 g ± 20 g bij een werkslag van 1,0 mm.

Volle slag: 1,2 mm.

Mechanische levensduur: ≥ 10.000 cycli.

Elektrische specificaties
Nominale stroom en spanning: DC 12V, maximaal 3A.

Contactweerstand: ≤ 50 mΩ op werkhoogte.

Toleranties

Lange: ±0,15 mm.

Diameters: ±0,05 mm.

Hoeken: ±2°.

Milieuprestaties
Operatietemperatuur: -40°C tot +130°C (binnen 24 uur).

Weerstand tegen soldeerwarmte: 260 °C ± 5 °C gedurende 20 s ± 2 s.

Conformiteit: ROHS & REACH-conform.

Zoutspraytest: 48 uur (validatie van de corrosiebestendigheid).

Belangrijkste kenmerken en toepassingen
Hoge duurzaamheid: 10.000+ cycli, robuuste bekleding (Au/Ni) voor slijtvastheid en corrosiebestendigheid.

Hoogtemperatuurbestendigheid: geschikt voor ruwe omgevingen (tot 130°C).

Precieze mechanica: Strakke toleranties zorgen voor betrouwbaar elektrisch contact.

Loodvrij en conform: voldoet aan de milieuregels (ROHS/REACH).

Opmerking:

1Om het beste gebruikseffect te garanderen, dient u volgens de werkhoogte te werken.

2Voorzorgsmaatregelen voor het gebruik van het product
Volgens de technische tekeningen mag de maximaal toelaatbare compressie niet worden overschreden.
Het is geschikt voor lastemperaturen van 380 tot 420 graden Celsius, met een lastijd van 3 tot 5 seconden.Het is niet toegestaan om het product te verwerken binnen een korte periode van tijd herhaaldelijk lassen meerdere malen uit te voeren
. Aanpassen aan het temperatuurbereik van de oven van 400 tot 500 graden Celsius
Bij het ontwerpen van het toepassingspunt dient de compressie van de pogopin ruimte redelijkerwijs te worden vermeden.

3. Voor enkelrijke pinnen van meer dan 20, dubbelrijke pinnen van meer dan 40 en andere speciale vereisten raadpleegt u de technische ondersteuning

Samenstelling van Pogo Pin Connector

2.54 mm pitch pogo pin connector parameter lijst:

Dubbele rij 2,5 mm behuizing SMT Mannelijke veer geladen CoEenctor:

Dubbele rij 2,5 mm behuizing SMT Vrouwelijke geladen coEenctor:

Standaard 2.54mm Pitch Pogo Pin Connector voor klantenverwijzing:

Toepassingsgebied:

Ons voordeel en uw keuze:

.UPE professionele op maat gemaakte hoogstroom Pogo Pin met 15A-30A-serie, het is in massa geproduceerd.

.UPE ontwikkelde 2.0mm en 2.54mm pitch standaard mannelijke en vrouwelijke 2pin-40pin Pogo pin connector met SMT / DIP / Right Angle / Solder Cup.

.Pogo Pin Life test tot 1000.000 cycli.

.Alle producten kunnen HF, RoHS REACH standaard passeren.

.100% elektrisch testverslag verstrekt voor levering van de goederen.

.Er zijn verschillende vormen beschikbaar, kleine structuur en hoge stroom.
