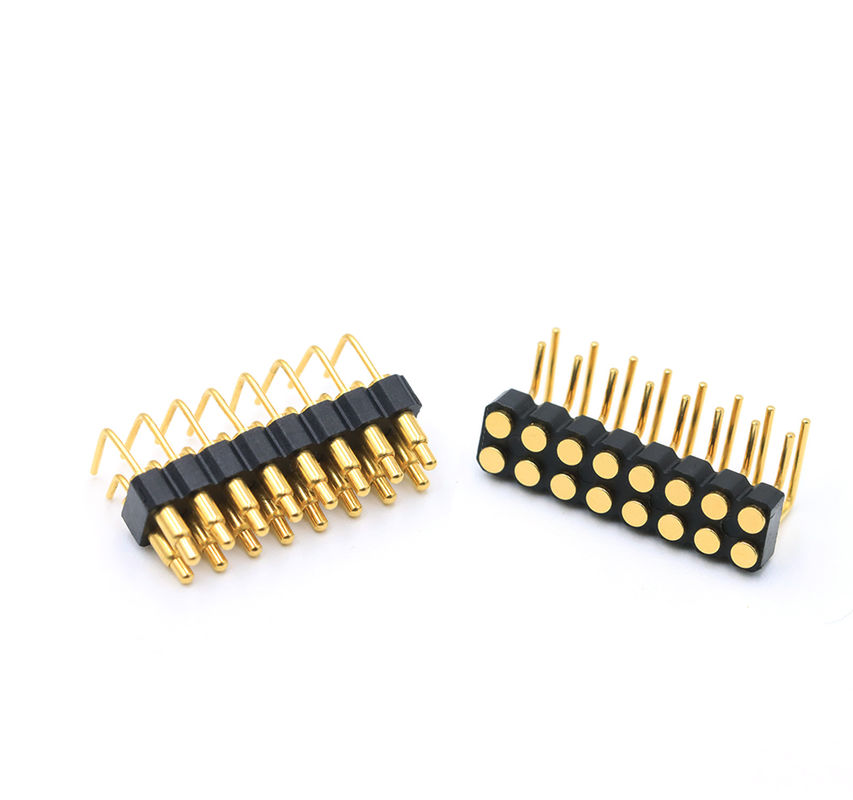

Messing veergeladen connector 2.54mm Pitch Right Angle Pogo Pin Connector 16Pin Man Vrouw

Messing veerproben rechthoekige Pogo Pins Connector 2.54mm pitch 16Pin man vrouwelijk.

De pogo pin heeft een gebogen staartontwerp, wat een verbeterde veelzijdigheid biedt voor ruimtebeperkte toepassingen.

De belangrijkste voordelen zijn:

1. Optimalisatie van de ruimte
De gebogen staart maakt het mogelijk om compacte PCB-indelingen of flexibele positionering in strakke assemblages te maken.

Ideaal voor ontwerpen waarbij rechte pinnen interfereren met andere componenten.

2. Bedradingsopties
De staart kan rechtstreeks aan een draad worden gelast (in plaats van PCB-pads), waardoor:

-Aangepaste kabelverbindingen.

Modulaire of herwerkbare ontwerpen.

Verlichting van spanningen in bewegende delen (bv. scharniermekanismen).

3. Mechanische stabiliteit
Gebogen staarten kunnen de spanningsverdeling verbeteren in vergelijking met rechte pinnen in dynamische omgevingen.

Materialen
Plunger: loodvrij C6801, Plating: 01~99 μ" Au over 60~100 μ" Ni.

Vloeistof: loodvrij C6801, Plating: 01~99 μ" Au over 60~100 μ" Ni.

Vlam: SUS 304 roestvrij staal, Plating: 1 μ" (waarschijnlijk Au of Ni voor corrosiebestendigheid).

Behuizing: Zwart HTN (High-Temperature Nylon) + 30% glasvezel, UL94 V-0 ontvlambaarheid.

Mechanische specificaties
Vlamkracht: 80 g ± 20 g bij een werkslag van 1,0 mm.

Volle slag: 1,2 mm.

Mechanische levensduur: ≥ 10.000 cycli.

Elektrische specificaties
Nominale stroom en spanning: DC 12V, maximaal 3A.

Contactweerstand: ≤ 50 mΩ op werkhoogte.

Toleranties

Lange: ±0,15 mm.

Diameters: ±0,05 mm.

Hoeken: ±2°.

Milieuprestaties
Operatietemperatuur: -40°C tot +130°C (binnen 24 uur).

Weerstand tegen soldeerwarmte: 260 °C ± 5 °C gedurende 20 s ± 2 s.

Conformiteit: ROHS & REACH-conform.

Zoutspraytest: 48 uur (validatie van de corrosiebestendigheid).

Belangrijkste kenmerken en toepassingen
Hoge duurzaamheid: 10.000+ cycli, robuuste bekleding (Au/Ni) voor slijtvastheid en corrosiebestendigheid.

Hoogtemperatuurbestendigheid: geschikt voor ruwe omgevingen (tot 130°C).

Precieze mechanica: Strakke toleranties zorgen voor betrouwbaar elektrisch contact.

Loodvrij en conform: voldoet aan de milieuregels (ROHS/REACH).

Opmerking:

1Om het beste gebruikseffect te garanderen, dient u volgens de werkhoogte te werken.

2Voorzorgsmaatregelen voor het gebruik van het product
Volgens de technische tekeningen mag de maximaal toelaatbare compressie niet worden overschreden.
Het is geschikt voor lastemperaturen van 380 tot 420 graden Celsius, met een lastijd van 3 tot 5 seconden.Het is niet toegestaan om het product te verwerken binnen een korte periode van tijd herhaaldelijk lassen meerdere malen uit te voeren
. Aanpassen aan het temperatuurbereik van de oven van 400 tot 500 graden Celsius
Bij het ontwerpen van het toepassingspunt dient de compressie van de pogopin ruimte redelijkerwijs te worden vermeden.

3. Voor enkelrijke pinnen van meer dan 20, dubbelrijke pinnen van meer dan 40 en andere speciale vereisten raadpleegt u de technische ondersteuning

Samenstelling van Pogo Pin Connector

2.54 mm pitch pogo pin connector parameter lijst:

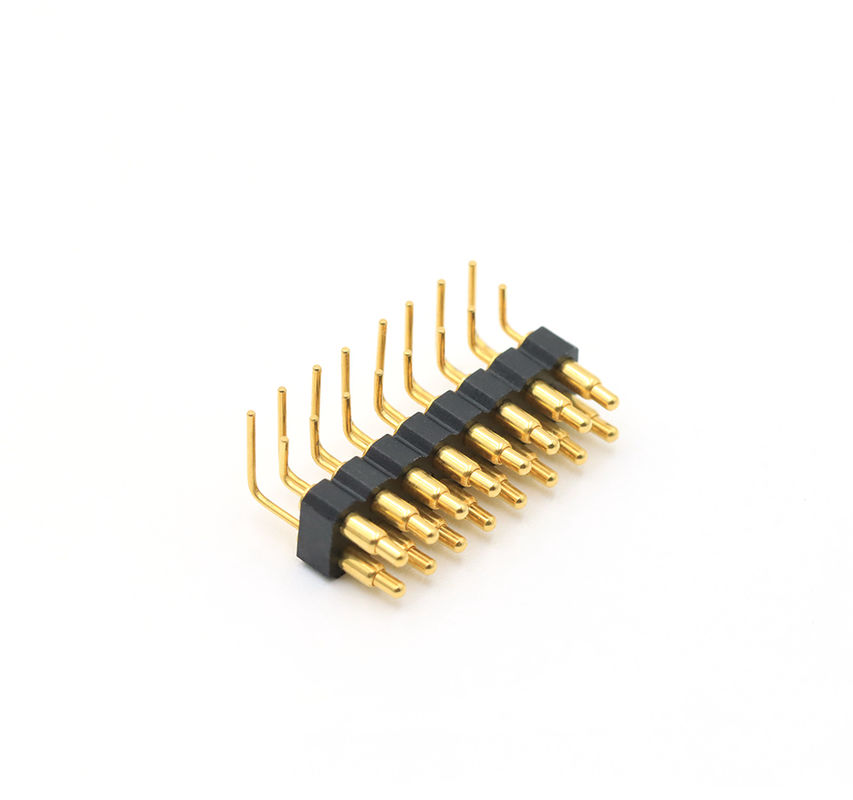

Dubbele rij 2,5 mm Housing Rechte hoek Mannelijke veer geladen CoEenctor:

Dubbele rij 2,5 mm Housing Rechte hoek Vrouwelijke geladen CoEenctor:

Standaard 2.54mm Pitch Pogo Pin Connector voor klantenverwijzing:

Toepassingsgebied:

Ons voordeel en uw keuze:

.UPE professionele op maat gemaakte hoogstroom Pogo Pin met 15A-30A-serie, het is in massa geproduceerd.

.UPE ontwikkelde 2.0mm en 2.54mm pitch standaard mannelijke en vrouwelijke 2pin-40pin Pogo pin connector met SMT / DIP / Right Angle / Solder Cup.

.Pogo Pin Life test tot 1000.000 cycli.

.Alle producten kunnen HF, RoHS REACH standaard passeren.

.100% elektrisch testverslag verstrekt voor levering van de goederen.

.Er zijn verschillende vormen beschikbaar, kleine structuur en hoge stroom.
