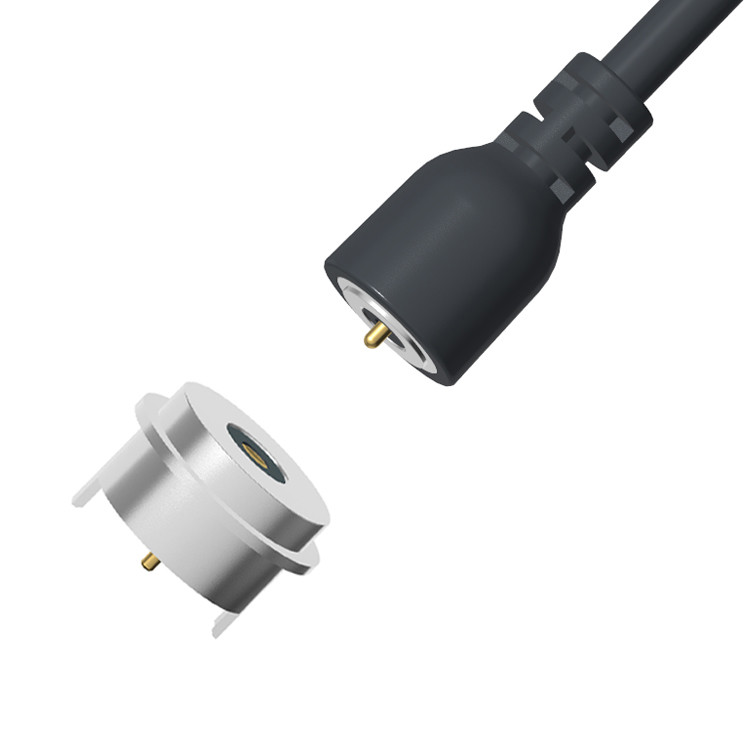

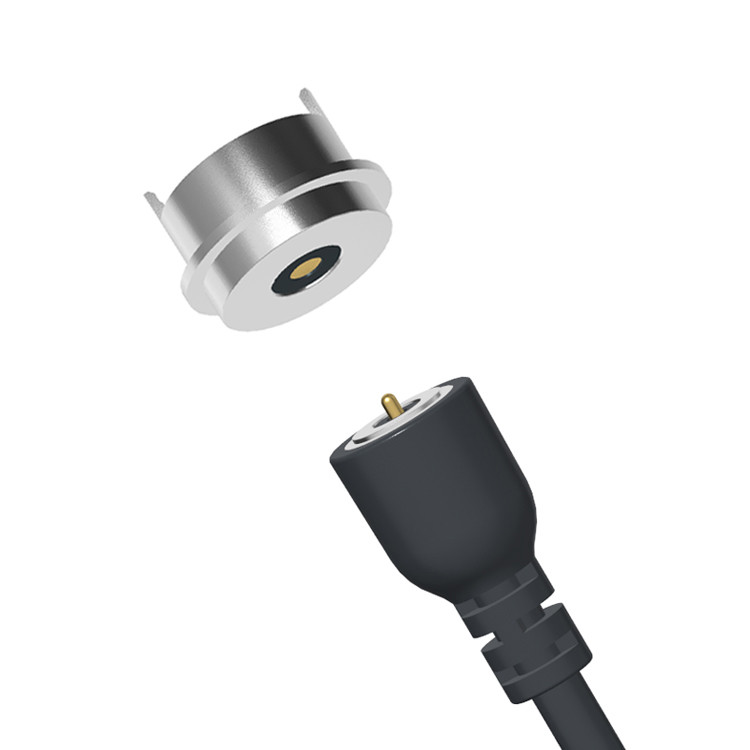

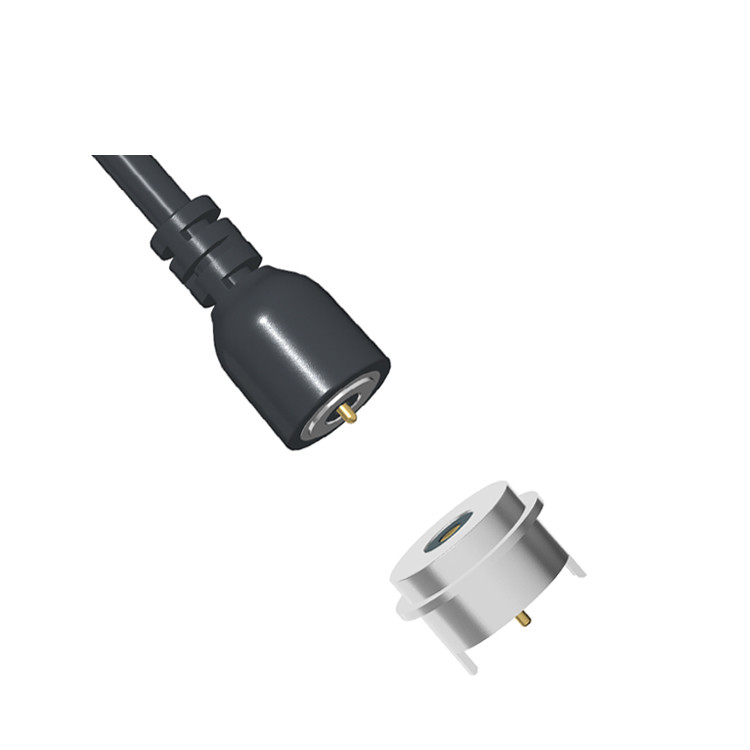

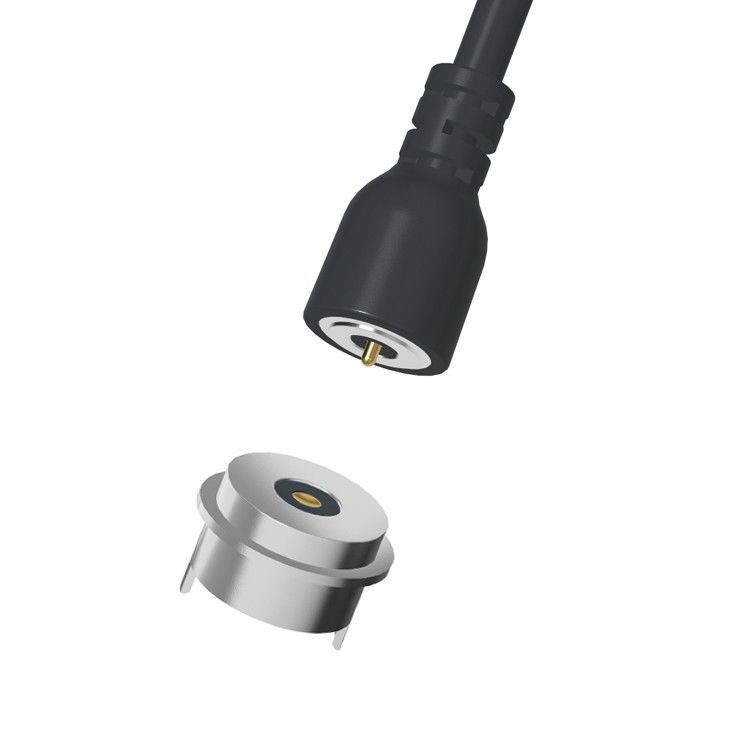

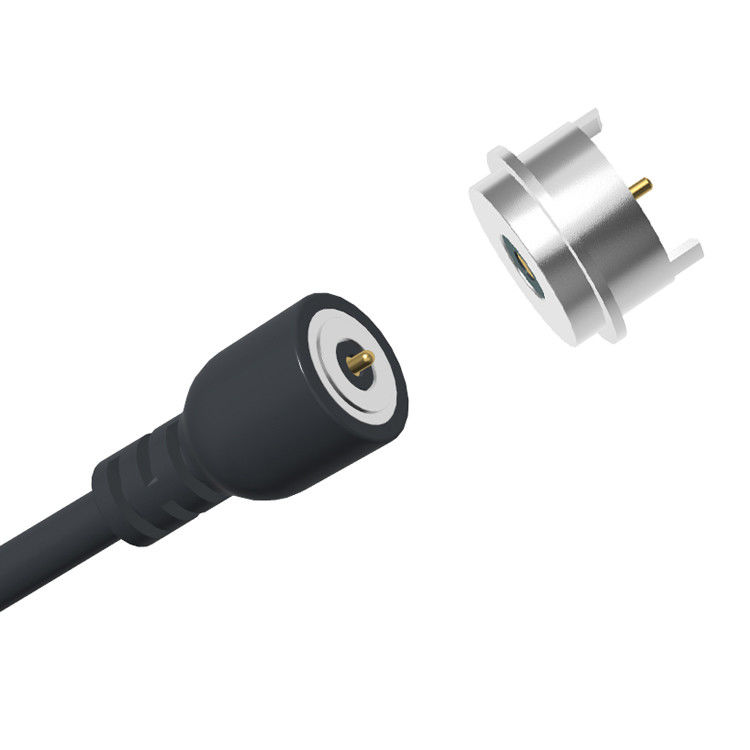

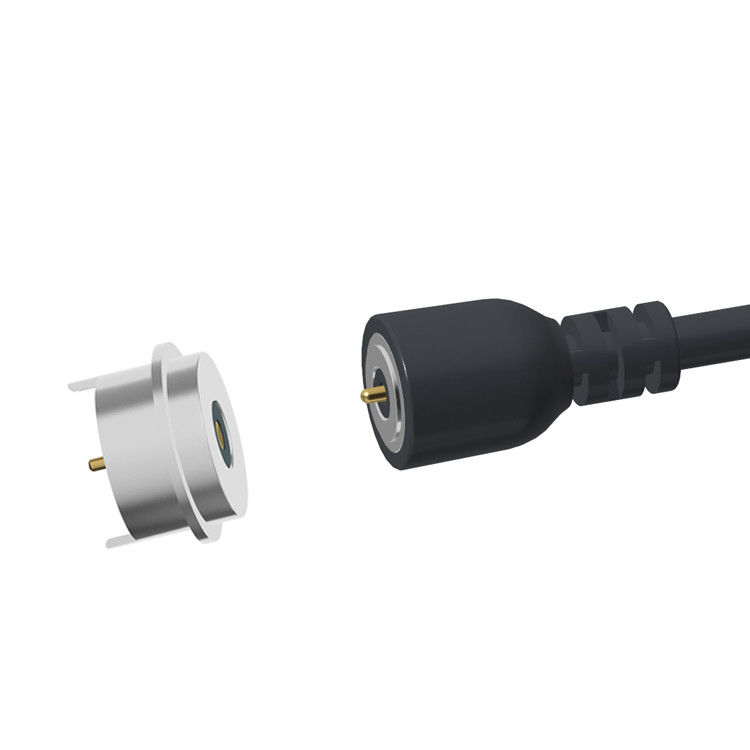

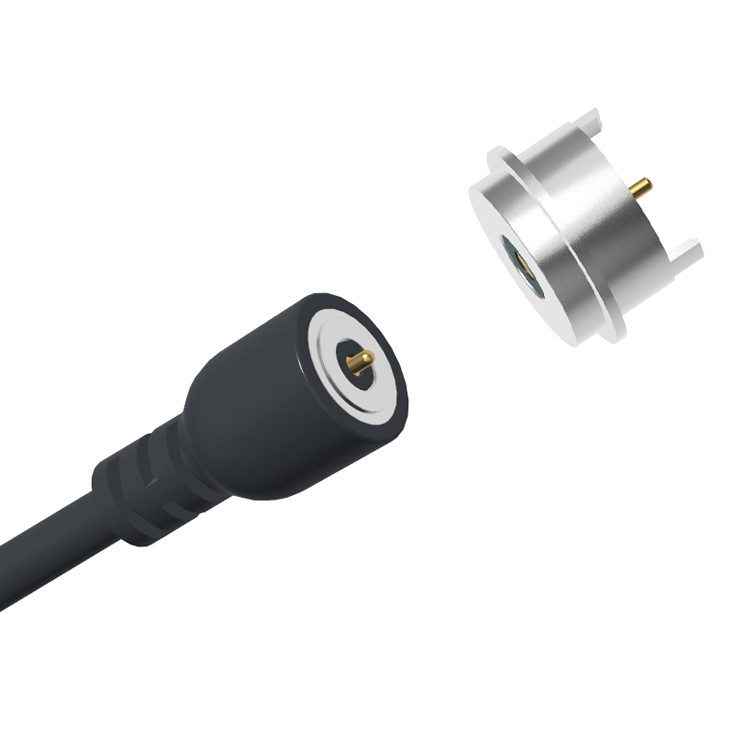

Circulaire magnetische draadconnector 3A 12V Magnetische dataconnector

φ8,0 mm cirkelvormige pogo pin draad aansluiting magnetische kabel USB aansluiting.

MAterialen:

Pogo Pin: Messing, Plunger&Barrel plating 5U" Min Au over 60~100U" Ni min

Draaiende onderdelen:SUS316F Plating Au0.125um

Vlammen:SUS 304Au;

Housing: Zwart HTN+30%UL94 V-0 zwart, bestand tegen hoge temperaturen

Metalen schelpen: SUS303 Plating Ni
Magneet: N52 NdFeB-platering Ni Cu Ni

Magnetische stekker: Magnetische mannetische stekker

Interne vormgeving: PE Transparent

Overvorming: PVC zwart

Draad:OD3.5 2C 22AWG Zwart PVC

Kabelband:Zwart PVC Metalen elliptische kabelband

USB-aansluiting: USB-mannelijke aansluiting

Mechanische:

- Contactkracht: 80 g ± 20 g bij 1,1 mm werkstork

- Levenstest:10,000cyclus

-Adsorptie-krachttest:de vrouwelijke docking-adsorptie is 400g±20%

Elektrisch:

- Nominale spanning: DC12V; Nominale spanning: 3A max.

- Contakweerstand van de veer: max 50milliohm.

Milieuprestaties:

- Operatietemperatuur: -25°C tot +80°C

- Zoutsproei 24 uur.

Circulaire 2Pin mannelijke vrouwelijke magnetische connectoren Parameter:

Technische tekening van de cirkelvormige 2Pin-kabelverbinding

Circulaire 2Pin vrouwelijke magnetische connector technische tekening

Reaanbevolen pcb-opmaak

tolerantie van de indeling: ± 0,05 mm

Verdeel het beeld van de vrouwelijke magnetische connector

Circulaire 2Pin magnetische kabel aansluitknop

Verpakking:

Voordelen van magnetische connector:

●Humaniseren van het ontwerp van de automatische adsorptieverbinding;

●Gehumaniseerde anti-val: het is gemakkelijk te verwijderen van de laadinterface en het is niet gemakkelijk om het apparaat te verwijderen;

●Levensduur: maximaal 100.000-200.000 cycli;

● waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);

● Snelle laadtijd: het ontwerp van de 5A-10A-magneetconnector weerstaat grote stroomoverdracht;

● Het uiterlijk van de magnetische aansluiting kan worden aangepast aan het ontwerp van het toepassingsapparaat van de klant;

●De structuur van het product is kortcircuitbestendig en onfeilbaar;

●High frequency signal transmission, kan de traditionele USB2.0 HDMI 1.3 functie Video&Audio signaal transmissie vervangen

Producttoepassing:

1. Consumentenelektronica

Draadloze oplaadpannen (Qi-compatibele, MagSafe-achtige connectoren).

.TWS-oordopjes en smartwatches (oplaadkasten met waterdichte magnetische poorten).

.Moduleerde apparaten (opneembare randapparatuur voor telefoons, camera's).

Voordelen:
✔ Waterdicht (IP68)
✔ Gemakkelijk Eenhands aanleggen; geen knoeien met kabels.
✔ Anti-Yank

2. Medische en gezondheidszorgapparatuur

Draagbare medische apparatuur (ECG-monitoren, draagbare scanners).

.Inplantbaar apparaat opladen (hoorapparaten, neurostimulatoren).

.Steriliseerbare gereedschappen (chirurgische aansluitingen met IP68).

Voordelen:
✔ Hygiënisch Geen blootgestelde pinnen; makkelijk schoon te maken.
✔ Foutbeveiligd Vermijdt toevallige ontkoppeling tijdens procedures.
✔ Verzegeld ontwerp ️ Weerstand tegen ontsmettingsmiddelen/vloeistoffen.

3. Industrieel & Robotica

.AGV (Automatisch Geleide Voertuigen)

.Moduleerde robotica ️ Snelwisselbare gereedschapskoppen/verbindingen voor stroom.

.Harde omgevingen Bergbedrijven, olie/gasapparatuur.

Voordelen:
✔ Hoge stroom (10A+ per pin) ️ Aandrijving van motoren/sensoren
✔ Vibratiebestendig ️ Blijft aangesloten bij bewegende machines.
✔ Stof/waterdicht (IP67/IP69K)

4. Automotive & EV

.EV-laden ️ Magnetische ladinten (conform SAE J1772).

.In-Car Accessoires ¢ Dashcam/sensor power links.

.Autonoom rijden voertuigen LIDAR/GPU-module verbindingen.

Voordelen:
✔ Spark-Free
✔ Zelf-uitlijning Makkelijk verbinding maken in krappe ruimtes.
✔ Corrosiebestendig ️ Goud geplatte pinnen voor buitengebruik.

5. Drones & Aerospace

. Drone Battery Swapping Fast-mount power voor UAV's.

.Vliegtuigtechnische tests

Voordelen:
✔ Lichtgewicht ️ Aluminium behuizingen verminderen het gewicht.
✔ Hoge levensduur ¢ 50 000+ paringen voor frequente swaps.

6Militair en defensie

.Veldapparatuur ∆ Ruwe communicatie-/stroomconnectoren.

.Onderwaterapparatuur

Voordelen:
✔ EMI-bescherming
✔ Zoutwaterbestendig Titanium/316L roestvrij alternatieven

Veelgestelde vragen

1Waarom ons?
Met 100% oprechtheid, zal ons bedrijf de beste service voor u bieden, wat voor producten of naverkoop.We zullen de meest redelijke offerte en ontwerpen van hoge kwaliteit monsters volgens uw tekeningen of vereistenWe bieden garantie voor elke klant na de verkoop.

2Kun je producten voor ons aanpassen?
Wij zijn zeer blij om aan te passen voor u of ontwerpen voor u. Geef ons uw tekening of monsters, en vertel ons uw speciale eisen over de producten.We kunnen zo snel mogelijk aanpassen volgens uw vereisten.

3Hoeveel kost het monster?
Als we voorraad hebben, bieden we gratis monsters aan klanten, maar u moet de vracht dragen.
Als u het product aanpast, rekenen wij voor de juiste kosten en vergoeden een redelijk deel van de monstervergoeding wanneer u een bestelling voor ons hebt!

4Hoe zit het met uw levertijd?
De levertijd hangt af van de hoeveelheid en de moeilijkheidsgraad van de bestelling van de klant. Gewoonlijk wordt de voorraad goederen binnen 3 dagen geleverd, terwijl aangepaste producten binnen 2 weken worden geleverd.

5Wat dacht je van kwaliteitscontrole?
We zullen de producten testen en inspecteren om de kwaliteit van de producten te garanderen om uw tevredenheid te verkrijgen. Kwaliteit is het belangrijkste in ons bedrijf, van materiaal tot levering,Dit zal worden gecontroleerd en het bedrijf krijgt IS09001 om dit te garanderen..

Hoe de magnetische kabel aansluiting bestelling plaatsen
* Identificeer uw vereisten ((Type connector, benodigde hoeveelheid, aangepaste vereisten, technische specificaties)

*Prijzen en voorwaarden onderhandelen (er kunnen kortingen gelden).

* Bevestig de details van de bestelling (type aansluiting, hoeveelheid, aanpassing).

* Betalen (via PayPal, bankoverschrijving of andere veilige methoden).

* Verscheping en kwaliteitscontrole
* Volg de zending.

* Controleer het product bij aankomst om de kwaliteit te waarborgen.

Betalingstermijn:T/T, 50% aanbetaling, 50% saldo

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
