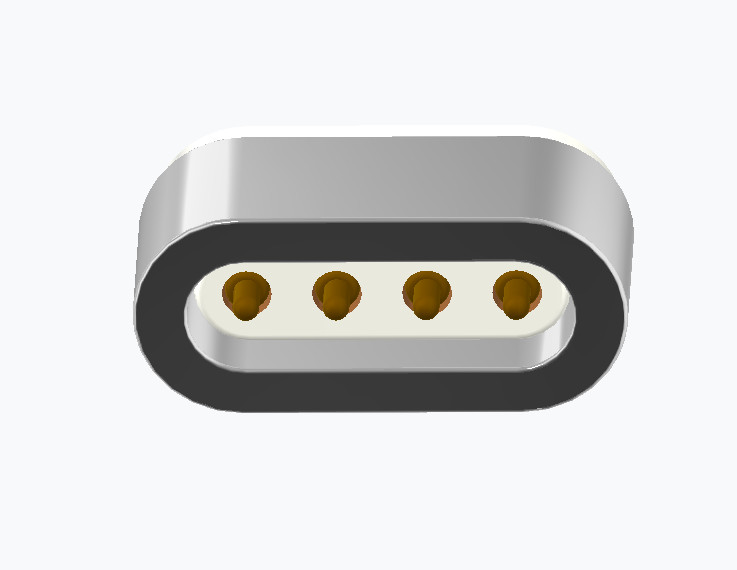

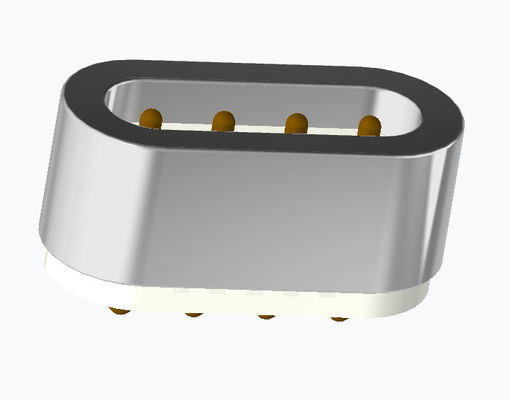

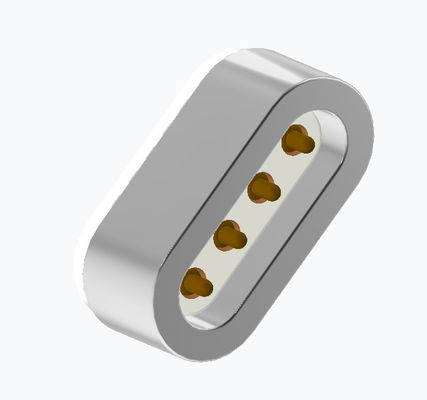

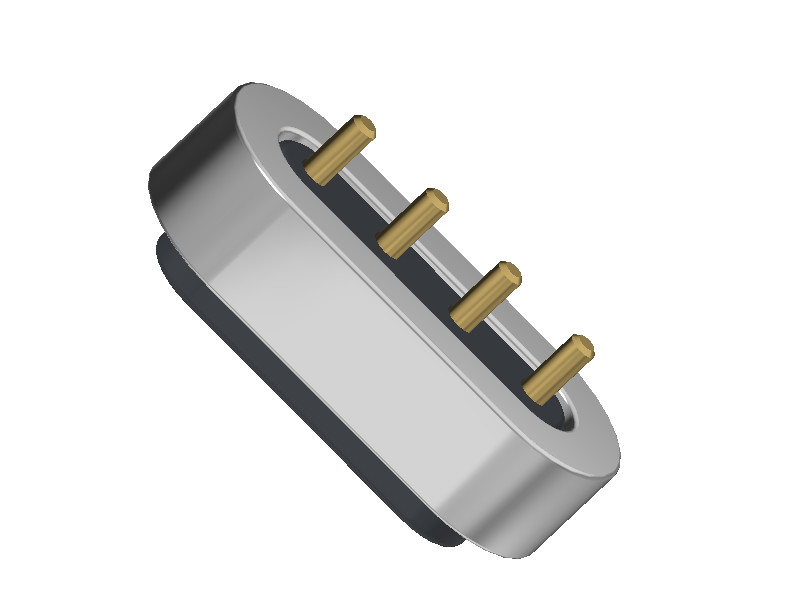

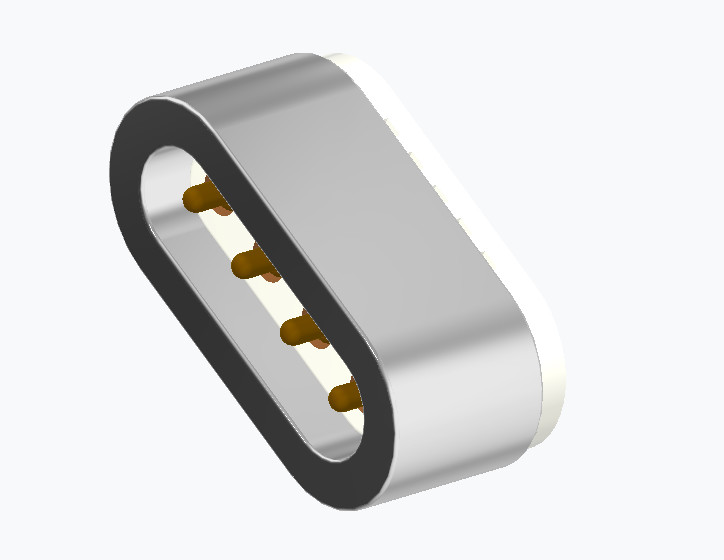

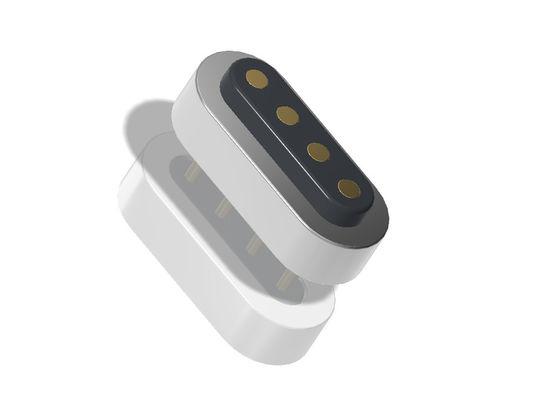

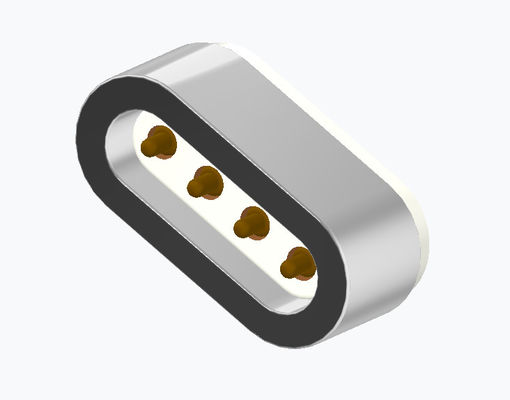

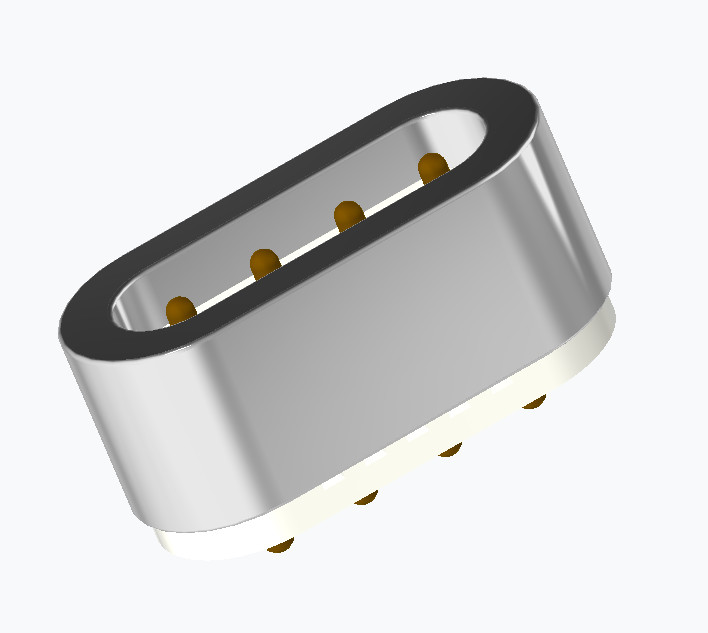

aangepast Magnetische connectoren 2.0mm Pitch Pogo Pin Connector 4 Pin

4 pin DIP pogo pin mannelijke vrouwelijke magnetische pogo pin connector 2.0mm pitch aangepast.

Union Precision Electronic LIMITED ((UPE) is een professionele fabrikant van connectorcomponenten, waaronder POGO PIN, POGO PIN connector, Magnetic Connector, Magnetic Cable Connector,Vlamantenne-fingertjeHet is een van de meest concurrerende bedrijven op het gebied van de lente geladen connector in China.medische apparatuur, automobielelektronica, draadloze apparatuur, smart wear, industriële testapparatuur (zoals mobiele telefoons, televisies, tablets,gameconsoles en leermachines) en computertoepassingenOnze producten worden voornamelijk geëxporteerd naar Europa, de Verenigde Staten, Canada, Aziatische ontwikkelde landen en regio's.

De investeringen van ons bedrijf in geavanceerde apparatuur zijn nooit onderbroken, om beter te kunnen voldoen aan de behoeften van de concurrentie op de markt en de kwaliteit van de producten voortdurend te verbeteren.

Mechanische:

- Contactkracht: 40 g ± 20 g bij 0,8 mm werkstork

- Levensduur: 10.000 cycli

Elektrisch:

- Nominale spanning: DC 12V; Nominale spanning: 1A max.

- Contactweerstand van de veer: max. 50 milliohm.

Milieuprestaties:

- Operatietemperatuur: -25°C tot +80°C

- Zoutspray 24 uur.

Materiaal:

1Pogo Pin.
Basismateriaal: Messing C6801 (een hoge sterkte, loodvrije messinglegering met een goede corrosiebestendigheid en geleidbaarheid).

Plating: goud (Au) 0,5 μm (verschaft uitstekende geleidbaarheid, corrosiebestendigheid en duurzaamheid bij frequent contact).

2. Vrouwelijke pin (Socket Contact)
Basismateriaal: Messing (waarschijnlijk vergelijkbaar met C6801 voor compatibiliteit).

Plating: goud (Au) 0,125 μm (dunner dan de pogo pin, voldoende voor geleidbaarheid, maar kan sneller slijten).

3. Huizen
Materiaal: Zwart PA66 (Polyamide 66, een robuust kunststof).

Brandwaarde: UL94 V-0 (zelfverdoofbaar, voldoet aan strenge ontvlambaarheidstandaarden).

4Magneet
Type: N52 NdFeB (neodymium-ijzerboron, de sterkste handelswaardige categorie van permanente magneet).

Geplaatst: Ni-Cu-Ni (nickel-koper-nickel meerlagig geplaatst voor corrosiebestendigheid).

5Isolatieplaat
Materiaal: Maillard-lijm (een soort warmtebestendige, elektrisch isolerende kleefband).

Dikte: 0,05 mm (zeer dun, waarschijnlijk gebruikt voor het isoleren van geleidende onderdelen).

Parameter van de mannelijke en vrouwelijke magnetische kabelconnectoren met 4 pinnen:

Technische tekening van de mannelijke magnetische aansluiting met 4 pinnen

Technische tekening van de vrouwelijke magnetische aansluiting met 4 pinnen

Voordelen van magnetische connector:

●Humaniseren van het ontwerp van de automatische adsorptieverbinding;

●Gehumaniseerde anti-val: het is gemakkelijk te verwijderen van de laadinterface en het is niet gemakkelijk om het apparaat te verwijderen;

●Levensduur: maximaal 100.000-200.000 cycli;

● waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);

● Snelle laadtijd: het ontwerp van de 5A-10A-magneetconnector weerstaat grote stroomoverdracht;

● Het uiterlijk van de magnetische aansluiting kan worden aangepast aan het ontwerp van het toepassingsapparaat van de klant;

●De structuur van het product is kortcircuitbestendig en onfeilbaar;

●High frequency signal transmission, kan de traditionele USB2.0 HDMI 1.3 functie Video&Audio signaal transmissie vervangen

Toepassing van magnetische verbindingsproducten:

Waarom partner met UPE?

1.Precisie aanpassing

●Geschikte ontwerpen voor toonhoogte, stroom, bekleding (goud/nikkel) en behuizingsmaterialen om aan de exacte toepassingsvereisten te voldoen.

2.Geavanceerde productiecapaciteit

●Voortdurende investeringen in geavanceerde apparatuur om de hoogste kwaliteit en efficiëntie te garanderen.

●Rapide prototyping (monsters in dagen) en schaalbare productie.

3Wereldwijde kwaliteitsnormen

●Strenge QC-processen (100% testen op geleidbaarheid, duurzaamheid en levensduur).

●Naleving van RoHS, IPC en klantspecifieke certificeringen.

4Wereldwijd bereik

●Producten geëxporteerd naar Europa, Noord-Amerika en Azië, vertrouwd door topmerken.

5.Competitieve excellentie

●Geoptimaliseerde kostenbeheersing zonder afbreuk te doen aan de kwaliteit

Hoe de magnetische kabel aansluiting bestelling plaatsen
* Identificeer uw vereisten ((Type connector, benodigde hoeveelheid, aangepaste vereisten, technische specificaties)

*Prijzen en voorwaarden onderhandelen (er kunnen kortingen gelden).

* Bevestig de details van de bestelling (type aansluiting, hoeveelheid, aanpassing).

* Betalen (via PayPal, bankoverschrijving of andere veilige methoden).

* Verscheping en kwaliteitscontrole
* Volg de zending.

* Controleer het product bij aankomst om de kwaliteit te waarborgen.

Betalingstermijn:T/T, 50% aanbetaling, 50% saldo

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
