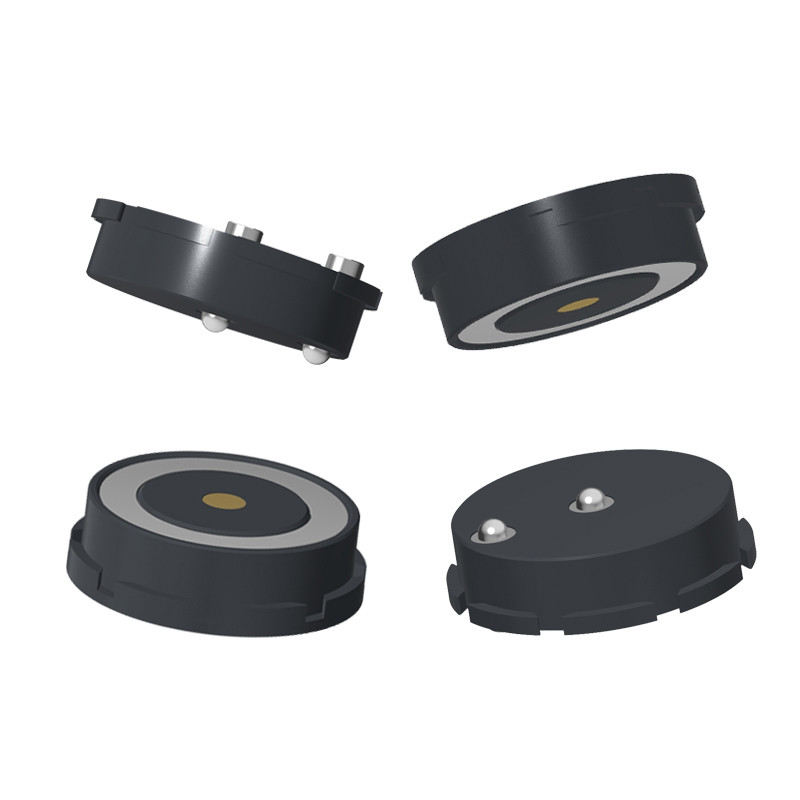

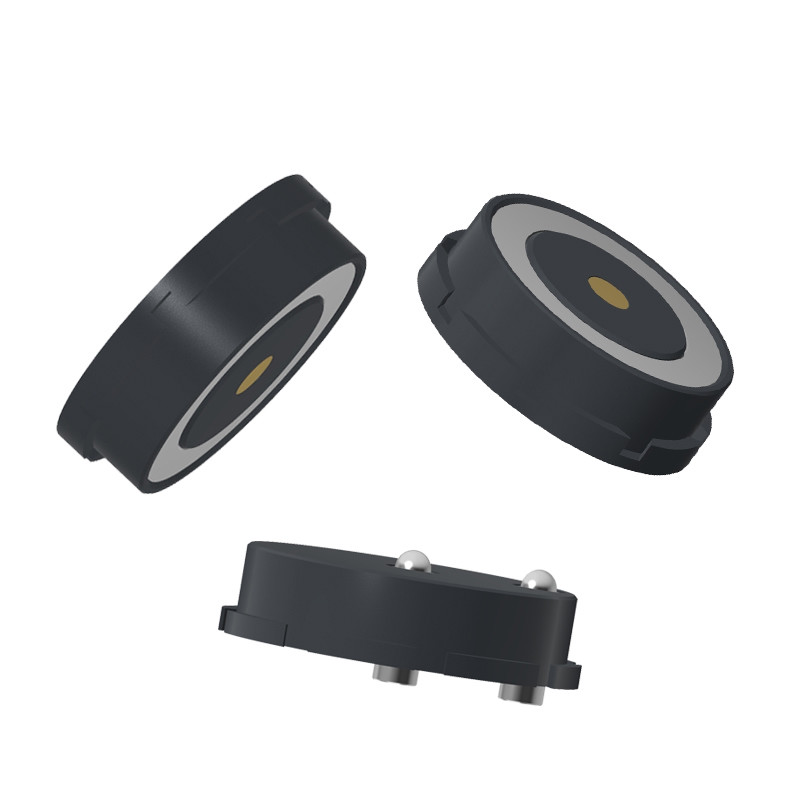

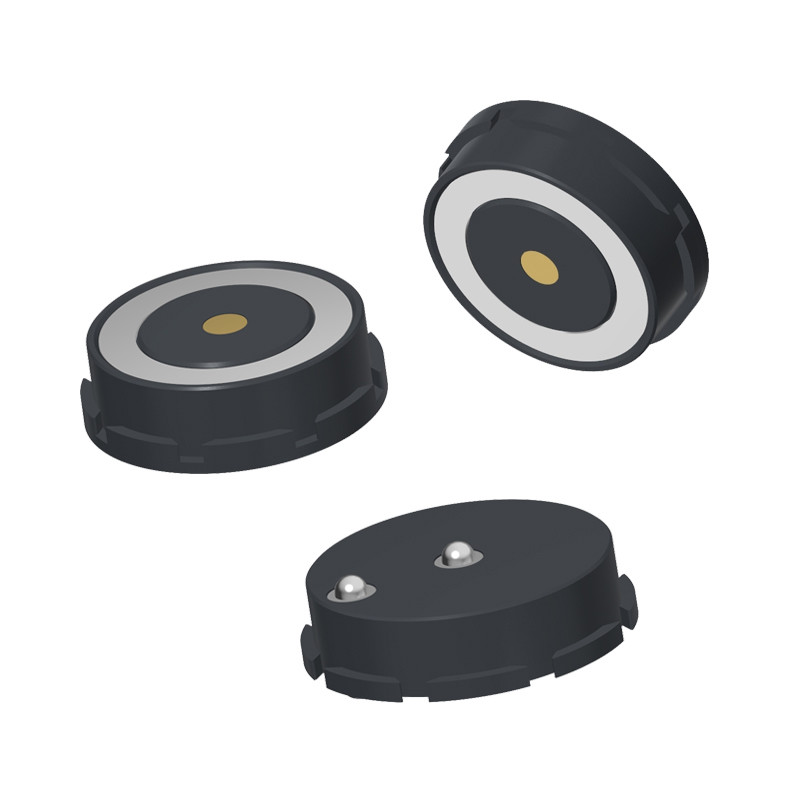

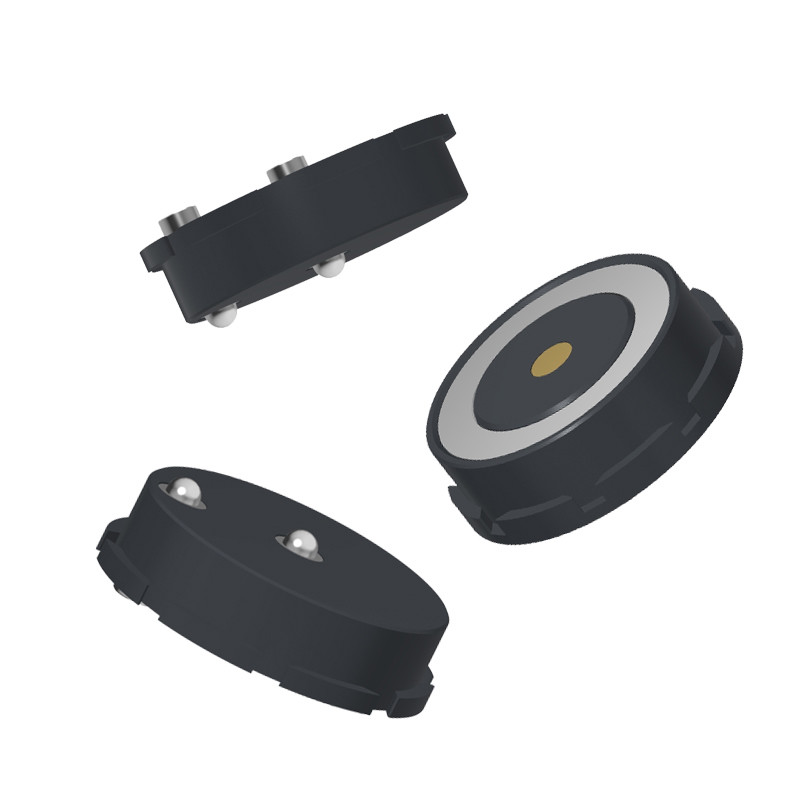

10A stroom cirkelvormige 2-pin magnetische Pogo Pin connector die Temperatuur 260°C

10Een cirkelvormige magnetische twee-pin-pogo-speldverbinding met een temperatuur van 260°C.

Magnetische aansluiting Conformiteit en kwaliteitsborging
✅RoHS- en REACH-conforme materialen
Alle materialen die in onze magnetische connectoren worden gebruikt, voldoen volledig aan RoHS (Restriction of Hazardous Substances) en REACH (Registration, Evaluation, Authorization,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de maatregelen die zij heeft genomen om de, waarbij de milieuvriendelijkheid en de naleving van de regelgeving worden gewaarborgd.

✅100% kortcircuit en open circuit getest
Elk apparaat ondergaat strenge elektrische tests, waaronder 100% kortsluiting en open-circuit testen, die betrouwbare prestaties en duurzaamheid garanderen.

Magnetische connector Materiële samenstelling
1Pogo Pin.
Basismateriaal: Messing C6801

Plating: Platina (Pt) 0,25 μm

2Draaiende onderdelen
Materiaal: Messing C6801

Plating: Platina (Pt) 0,25 μm

3. Huizen
Materiaal: HTN (High-Temperature Nylon)

Kleur: Zwart

Vlambaarheid: UL94 V-0 (zelfverdoofbaar)

4Magneet
Klasse: N52 NdFeB (Neodymium Iron Boron High Strength)

Geplaatst: Ni-Cu-Ni (Nickel-Kopper-Nickel drievoudig laag voor corrosiebestendigheid)

5Metalen schelpen
Materiaal: Messing C3602 (Vrijbewerkend Messing)

Plating: Nikkel (Ni) voor duurzaamheid en oxidatiebestendigheid

Magnetische aansluiting ¢ technische specificaties

- Mechanische eigenschappen
Contactgroep:

160 g ± 20 g bij 1,2 mm werkslag (constante paringsdruk)

Duurzaamheid (Adsorptielevenstest): 50.000 cycli (mannelijke/vrouwelijke stekker)

- Elektrische prestaties
Nominale spanning: gelijkstroom 5V

Nominale stroom: maximaal 10A

Contactweerstand (veerpen): ≤ 50 mΩ Max (stabiele verbinding met lage weerstand)

- Milieubewustzijn
Temperatuurtolerantie (soldering/assemblage): 260°C (weerstand biedt aan terugstroming)

Werktemperatuurbereik: -25°C tot +60°C (geschikt voor moeilijke omstandigheden)

Corrosiebestendigheid (zoutspraytest): 24 uur (voldoet aan de norm IEC 60068-2-11)

- Samenvatting van de naleving en het testen
Mechanische: 50K cyclus levensduur, precieze contactkracht

Elektrisch: lage weerstand (< 50mΩ), hoge stroom (10A)

Milieuvriendelijk: bestand tegen extreme temperaturen, vochtigheid en corrosie

Certificaties: RoHS & REACH compliant.

2pin mannelijke magnetische aansluitingen & magnetische aansluitingsparameter:

Circulaire mannelijke magnetische connector technische tekening

Technische tekening van cirkelvormige vrouwelijke magnetische aansluiting

Voordelen van magnetische connector:

●Humaniseren van het ontwerp van de automatische adsorptieverbinding;

●Gehumaniseerde anti-val: het is gemakkelijk te verwijderen van de laadinterface en het is niet gemakkelijk om het apparaat te verwijderen;

●Levensduur: maximaal 100.000-200.000 cycli;

● waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);

● Snelle laadtijd: het ontwerp van de 5A-10A-magneetconnector weerstaat grote stroomoverdracht;

● Het uiterlijk van de magnetische aansluiting kan worden aangepast aan het ontwerp van het toepassingsapparaat van de klant;

●De structuur van het product is kortcircuitbestendig en onfeilbaar;

●High frequency signal transmission, kan de traditionele USB2.0 HDMI 1.3 functie Video&Audio signaal transmissie vervangen

Toepassing van magnetische verbindingsproducten:

Waarom moet UPE uw partner zijn?

1.Gespecialiseerde kennis van magnetische verbindingen

●Focused R&D: UPE heeft speciale ervaring op het gebied van magnetische connectoren

●Aangepast: UPE kan de sterkte van de magneet, de pinplating (goud/nikkel voor ≤50mΩ-weerstand) en de behuizingsmaterialen (zwart PBT/nylon) aan uw behoeften aanpassen.

2. Hoge duurzaamheid en naleving

● 10.000+ cycli gegarandeerd: Hun connectoren worden waarschijnlijk strikt getest om aan uw mechanische levensduur te voldoen.

●Certificaties: Voldoen aan de UL- of RoHS-normen, cruciaal voor de consumenten/medische markten.

3. Concurrerende productie

● Kosteneffectief gereedschap: UPE kan lage MOQ's aanbieden (bijv. 1K ¥ 5K eenheden) met concurrerende prijzen voor kleine tot middelgrote partijen.

● Kwaliteitscontrole: In-house testen op contactweerstand, trekkracht en stroombelasting om de betrouwbaarheid te garanderen.

4. Snel prototyping en ondersteuning

● 3D-monsters in dagen: Rapid prototyping voor fit/functional checks

● Ingenieursondersteuning: Hulp bij het optimaliseren van de pinout, EMI-bescherming of waterdichtheid (IP68).

Hoe kunt u uw magnetische kabel aansluiting bestellen met UPE

1Geef uw eisen in.

Neem contact op met ons verkoopteam via:

E-mail:Unie@upetech.net]

Telefoon: [+86 13434524996]

Online formulier: [www.pogopinsconnector.com]

Geef details:

✔ Toepassing (bijv. medische, automobielindustrie, consumentenelektronica)

✔ Type aansluiting (bijv. magnetische snoer, oplaadkabel)

✔ Specificaties (spanning, stroom, grootte, waterdichtheid, enz.)

✔ Hoeveelheid en doorlooptijd

2. Krijg een aangepaste oplossing (indien nodig)

Onze ingenieurs bekijken uw behoeften en stellen een aangepast ontwerp voor (indien nodig).

We delen 3D-modellen, monsters of technische tekeningen voor goedkeuring.

Betalingstermijn:

50% aanbetaling (vooraf betaald): dekt de productiekosten (materialen, arbeid).

50% saldo (betaald vóór verzending): zorgt voor kwaliteitscontrole en betrokkenheid van beide partijen.

Betalingswijze:

T/T (bankoverdracht),PayPal,OCBC Bank

Aanbeveling:

Gebruik PayPal voor monsters (veiliger).

Gebruik T/T voor bulkorders (lagere vergoedingen).

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
