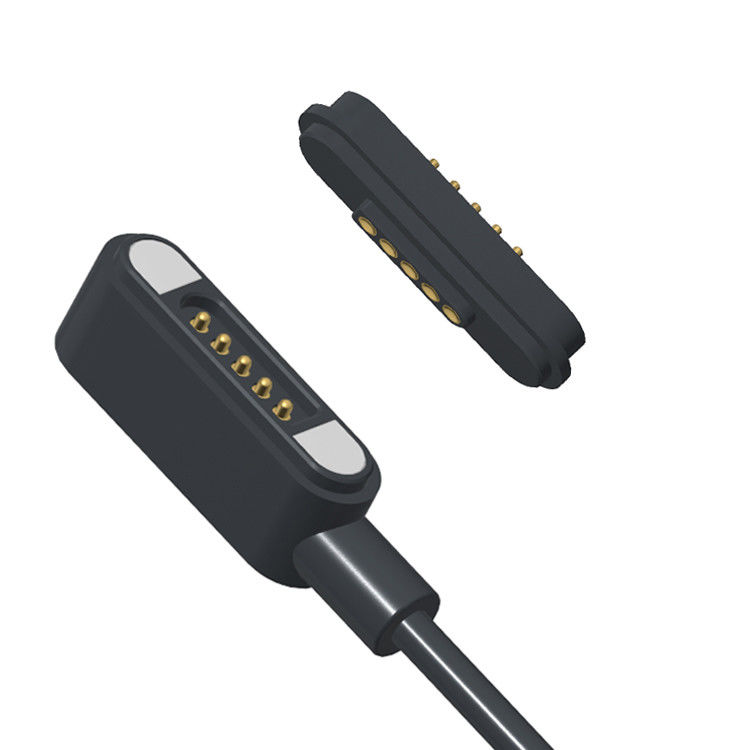

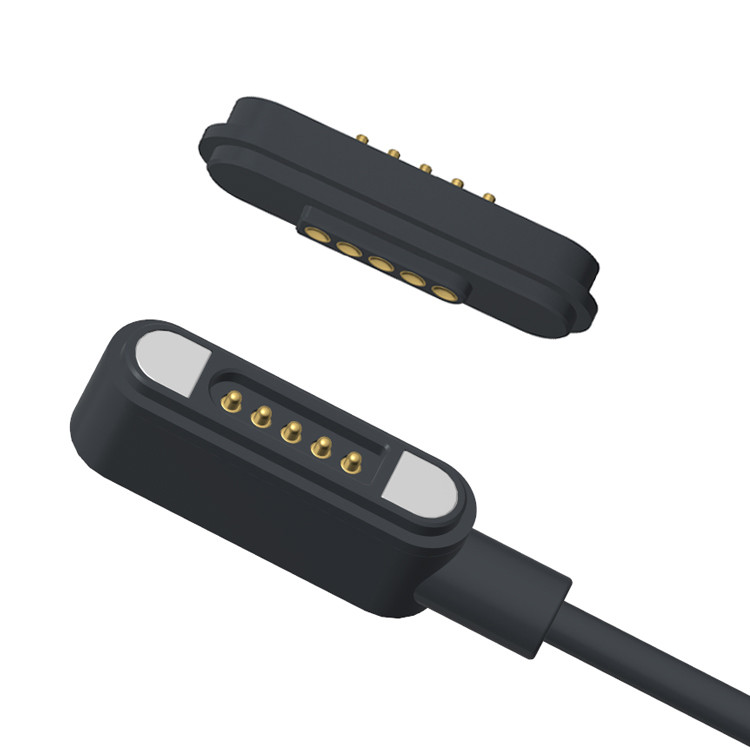

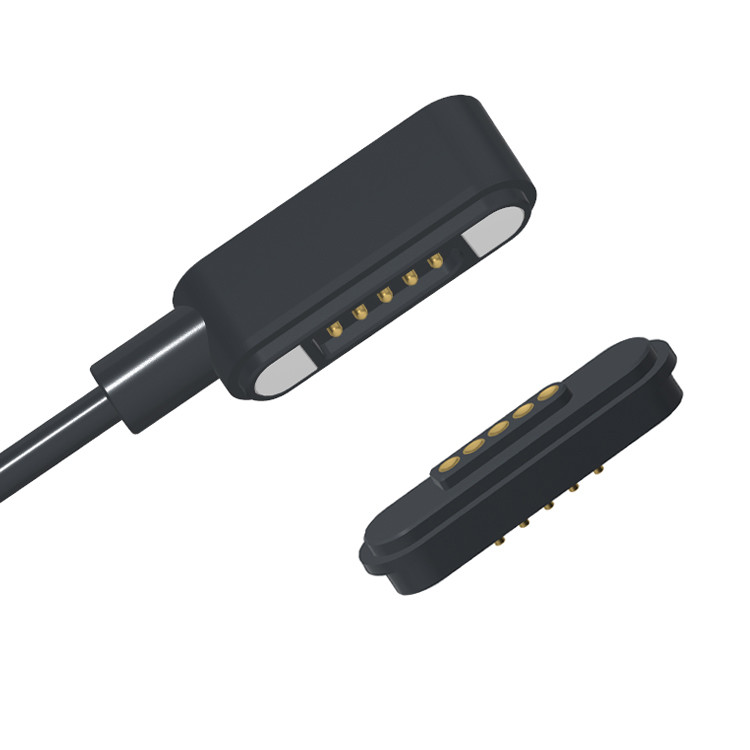

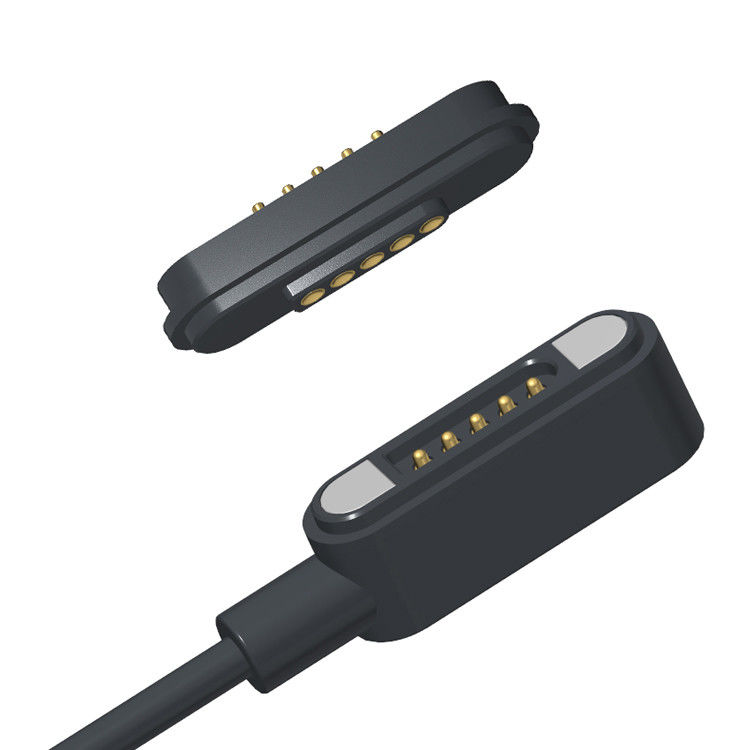

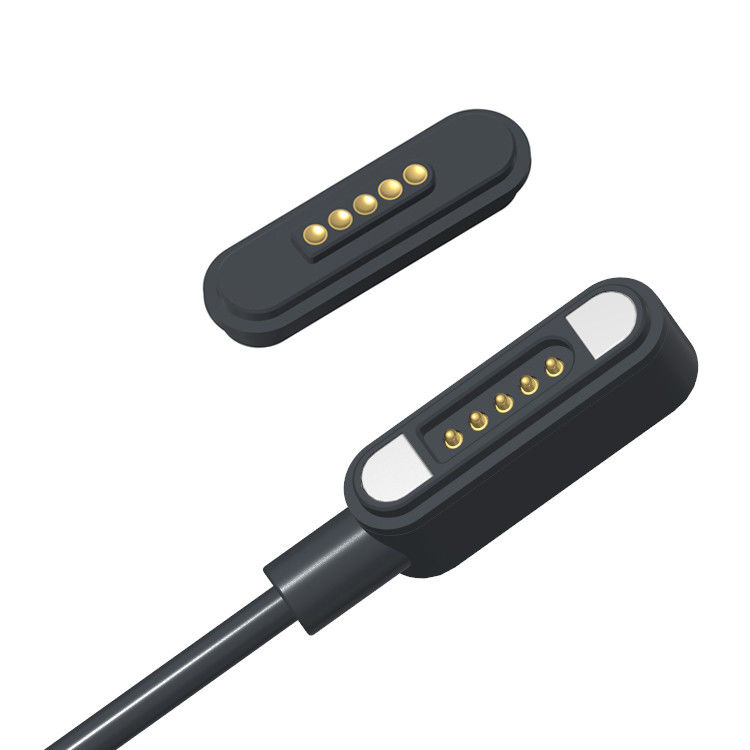

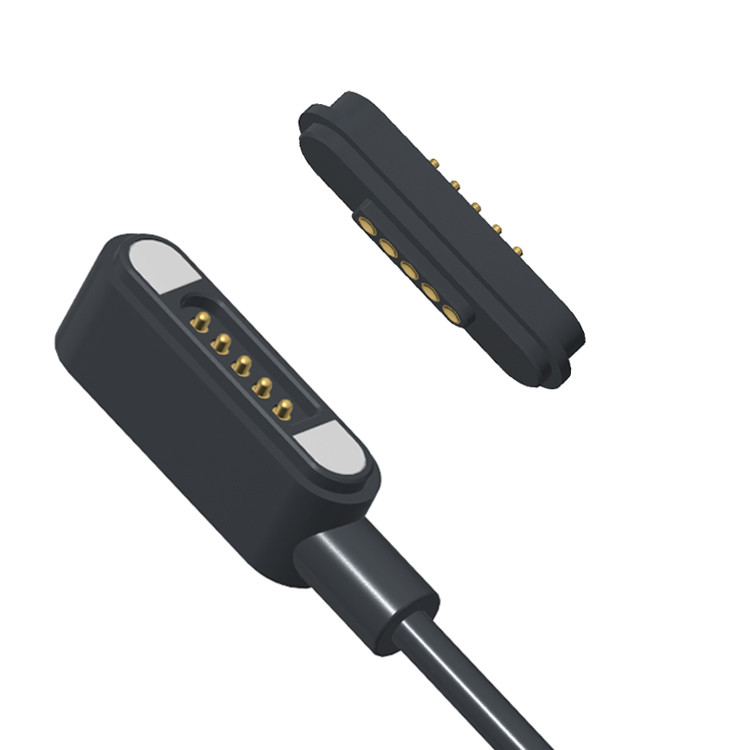

5-pins op maat gemaakte rechthoekige mannelijke en vrouwelijke magnetische kabelconnector op elektronisch product

5 pin aangepaste rechthoekige mannelijke en vrouwelijke magnetische kabel connector op elektronisch product.

UPE

Gepersonaliseerd ontwerp. Betrouwbare prestaties. End-to-End oplossingen.

BijUPEWe zijn gespecialiseerd in het ontwerpen en produceren van hoogwaardigemagnetische connectorenenmagnetische kabelconnectorenMet ons eigen team van deskundige ingenieurs en ontwerpers leveren we innovatieve, precisie-engineered oplossingen voor diverse industrieën,met inbegrip van consumentenelektronica, medische apparaten, IoT en industriële toepassingen.

Om de contactmechanische levensduur van de pogopin te waarborgen, moet deze NOOIT meer worden gecomprimeerd dan de in de tekening vermelde werkdruk.die tot verminderde prestaties of storingen leidt.

Materiaal:

Magnetische stekker: Magnetische mannetische stekker

Interne vorm: PE-transparante

Overvorming: TPE zwart

Draad:OD3.0 4C 28AWG 2C 22AWG Zwart TPE

CableTie: Zwart PVC Metalel lipkabelband

USB-aansluiting: USB-mannelijke aansluiting

Huisvesting:Zwart HTN UL94V-0

Pogo Pin: Messing C6801 Plating Au 0,125um
Vrouwelijke pin: Messing C6801 Plating Au 0,125um
Magneet: N52 NdFeB-platering Ni Cu Ni

HTN Housing (UL94V-0): Geschikt voor omgevingen met hoge temperaturen en voldoet aan de veiligheidsnormen voor ontvlambaarheid.

Messing C6801 Pins: Goede bewerkbaarheid en geleidbaarheid; vergulding verbetert duurzaamheid en contactweerstand.

N52 Magnet met Ni-Cu-Ni-plating: hoge magnetische sterkte (N52 is de sterkste commerciële kwaliteit) met corrosiebestendig plating.

Meconiek:

Contactkracht: 80g±20g bij een werkstork van 1,0 mm

Volle stork: 1,1 mm

Mannelijke en vrouwelijke adsorptie Levensduur: 10.000 cycli

Adsorptiecapaciteitstest:Adsorptie van de voornaamste docking is 800g±20%

Elektrisch:

Nominale spanning:DC12V; Nominale spanning: 3AMax.

Contactweerstand van de veer: maximaal 50 milliohm.

Milieuprestaties:

Operatietemperatuur: -25°C tot +80°C

Omgevingsonderzoek: zoutsproei 24 uur

5 pin mannelijke magnetische kabelconnectoren en vrouwelijke magnetische connectorparameter:

Technische tekening van de 5pin mannelijke magnetische kabelconnector

Technische tekening van de vrouwelijke magnetische aansluiting met 5 pinnen

5 pin magnetische kabel connector aansluitpunt

Verpakking:

Voordelen van magnetische connector:

1. moeiteloze connectiviteit
✔ Automatische Adsorptie
✔ Anti-valbescherming ️ Makkelijk loskoppelbaar van de oplaadinterface terwijl het apparaat stabiel blijft, waardoor toevallige vallen worden verminderd.

2Onovertroffen duurzaamheid
✔ Verlengde levensduur ️ Gereguleerd voor 100.000~200.000 cycli, waardoor langdurige betrouwbaarheid wordt gewaarborgd.
✔ IPX8 waterdicht en stofdicht

3. Hoogwaardig opladen en gegevensoverdracht
✔ Snel opladen (5A10A) ️ Ondersteunt hoogstroomtransmissie voor snelle stroomlevering.
✔ High-Speed Signal Transmission Vervangt de traditionele USB 2.0/HDMI 1.3, waardoor video/audio-signaaloverdracht met stabiele hoogfrequente prestaties mogelijk is.

4. Aanpasbaar & veilig ontwerp
✔ Aesthetische flexibiliteit
✔ Kortsluitings- en foutbestendig

Toepassing van magnetische verbindingsproducten:

1.Wearable devices, intelligente positioneringsapparatuur, slimme polsbanden voor kinderen, slimme horloges, draagbare mobiele telefoons, Bluetooth-headsets, enz.)magnetische banddraad eindverbinding

2.Medische apparatuur,draadloze apparatuur,apparatuur voor datacommunicatie,telecommunicatieapparatuur,automatische en industriële apparatuur, audiovisuele apparatuur

3.Luchtvaart, ruimtevaart, elektronische, militaire communicatie

4.Auto- en navigatie-apparatuur voor auto's, test- en meetapparatuur

5.Consumer Electronics ((mobiele telefoons, tablet computers, Bluetooth-headsets, camera's, horloges, draagbare consumentenelektronica en vele andere elektronische producten.)

Waarom moet UPE uw partner zijn?

✔Premium kwaliteit- Duurzame, efficiënte magnetische connectoren voor veilige verbindingen.
✔Op maat gemaakte oplossingen¢ Ontwerpen op maat van de specifieke toepassingsvereisten.
✔Innovatieve technologie- Geavanceerde magnetische koppeling voor gemakkelijke, veilige en snelle verbindingen.
✔Brede toepassingenHet is ideaal voor consumentenelektronica, medische apparatuur, industriële apparatuur en meer.
✔Betrouwbare prestaties - Ontworpen voor een lange levensduur en een consistente verbinding.

Hoe kunt u uw magnetische kabel aansluiting bestellen met UPE

1Geef uw eisen in.
Geef details zoals:

.Type aansluiting (vermogen, gegevens, hybride, waterdicht, enz.)

.Spannings- en stroomratings

.Kabellengte en specificaties

.Magnetische polariteit en uitlijningsvoorkeuren

. Hoeveelheid en doorlooptijd

Bijzondere vereisten (IP-kwalificatie, afscherming, certificeringen, enz.)

.Optie 1: Vul het formulier RFQ (Request for Quote) op onze website in.
.Optie 2: E-mail uw specificaties rechtstreeks naarsunion@upetech.net(of uw aangewezen contactpersoon).

2Ontvang een aangepaste offerte.
Ons ingenieursteam zal uw eisen bekijken.

Wij bieden een concurrerende offerte, waaronder:Prijzen/Lead time/Prototyping opties (indien nodig)

3Goedkeuring en bevestiging.
Zodra de offerte is goedgekeurd, zullen we het ontwerp- en productieschema afmaken.

Voor nieuwe ontwerpen kunnen we 3D-modellen of monsters aanbieden voor testen.

4Productie en kwaliteitsborging
UPE produceert uw bestelling met strenge kwaliteitscontroles.

Wij kunnen op verzoek testrapporten en certificaten verstrekken.

5. Snelle levering en ondersteuning
Uw bestelling wordt verzonden via uw voorkeurslogistieke methode (DHL, FedEx, zeevracht, enz.).

Ons team blijft beschikbaar voor technische ondersteuning en toekomstige bestellingen.

Betalingstermijn:

50% aanbetaling (vooraf betaald): dekt de productiekosten (materialen, arbeid).

50% saldo (betaald vóór verzending): zorgt voor kwaliteitscontrole en betrokkenheid van beide partijen.

Betalingswijze:

T/T (bankoverdracht),PayPal,OCBC Bank

Aanbeveling:

Gebruik PayPal voor monsters (veiliger).

Gebruik T/T voor bulkorders (lagere vergoedingen).

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
