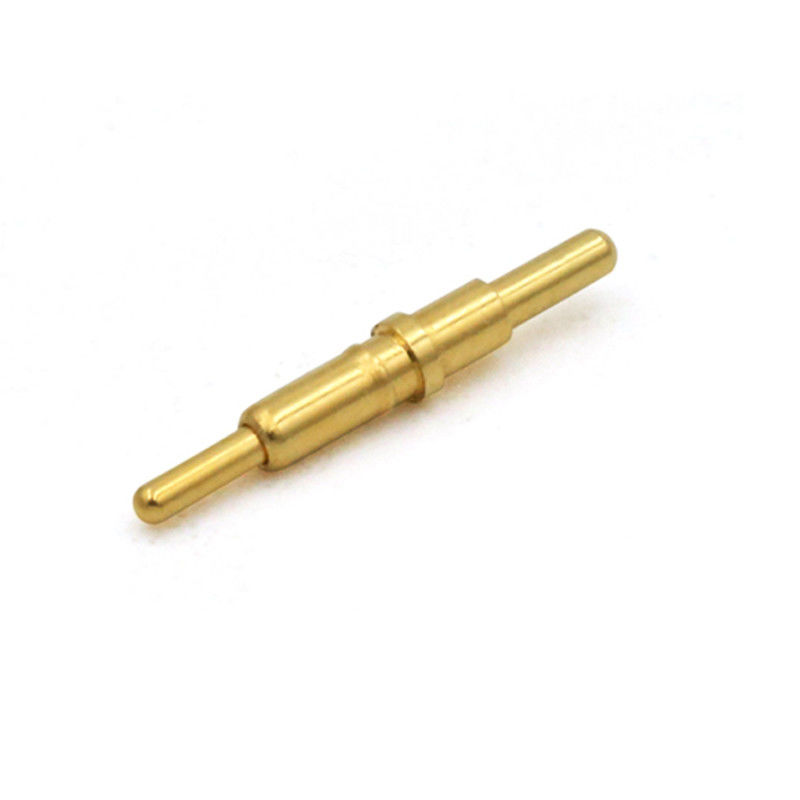

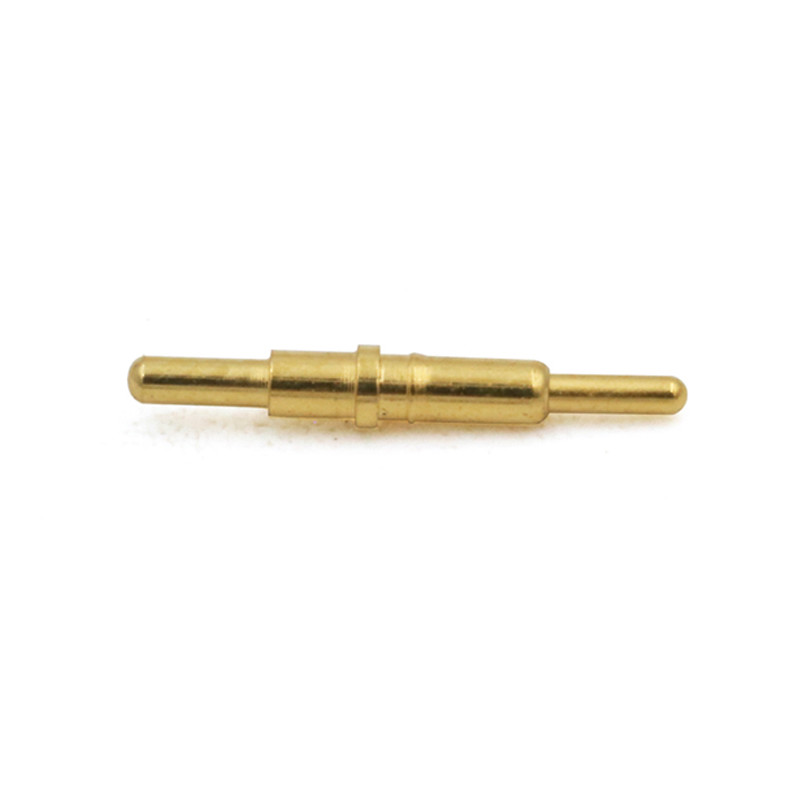

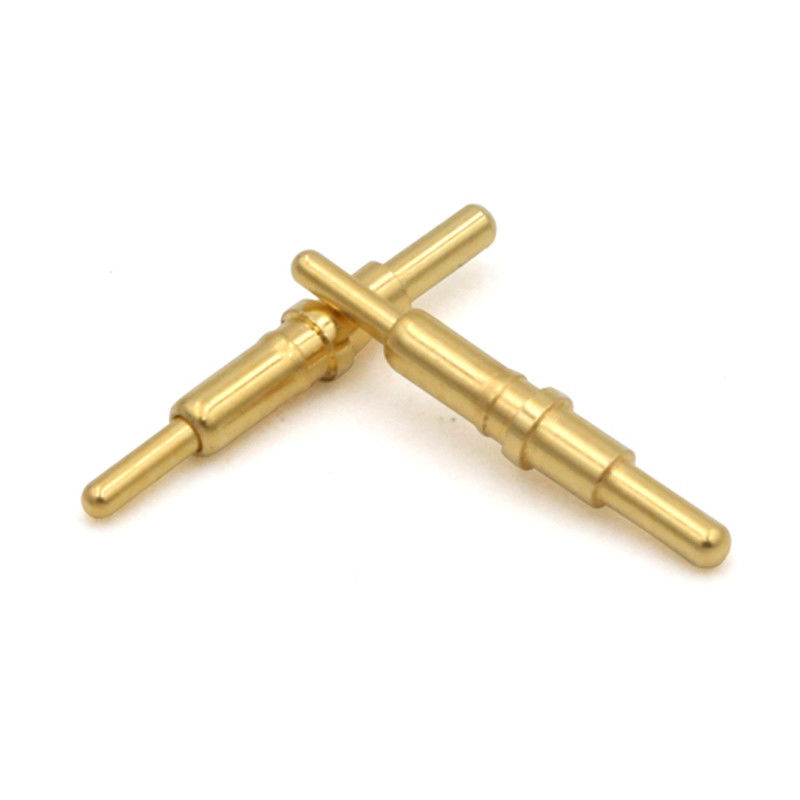

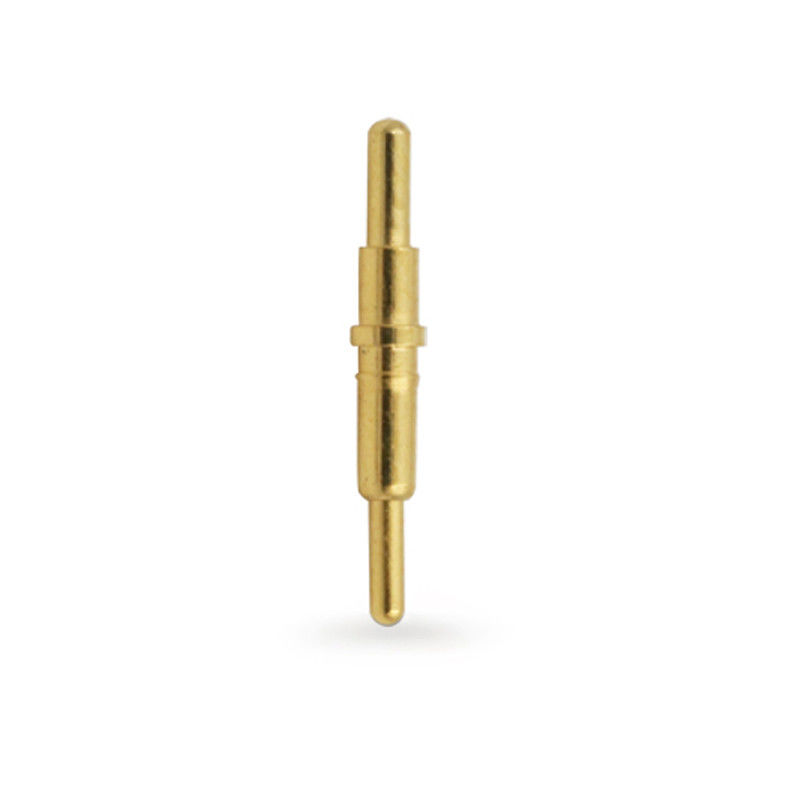

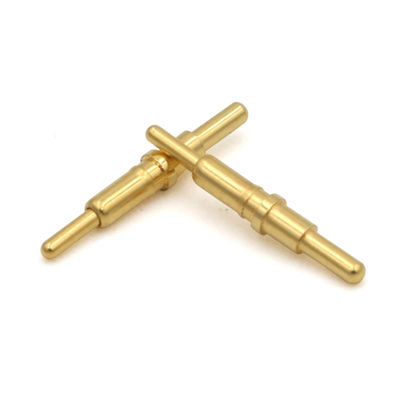

Messing dubbel hoofd veer geladen contact Pogo pin voor Clamp afstandsbediening.
UPE biedt professionele POGO PIN aanpassingsservice, aangepaste van verschillende vormen is beschikbaar, kleine structuur.Verschillende producten en pogo pin oplossingen kunnen worden ontworpen volgens de verschillende behoeften van de klant.
Een Pogo Pin is een soort elektrische connector die wordt gebruikt om een tijdelijke verbinding te maken tussen twee circuits.met een vermogen van meer dan 10 W,.
Pogo Pin Parameter lijst:
|
Naam
|
Pogo pin voor soldeerkoppen
|
|
Zwieper
|
Messing C3604
|
|
Vaten
|
Messing C3604
|
|
Lente
|
SUS304
|
|
Mechanische levensduur
|
50000 cyclusmin..
|
|
Contactweerstand
|
50 meter Maximaal (PIN).
|
|
Werktemperatuur
|
-40°C~+130°C binnen 24 uur.
|
|
Weerstand tegen verkoop
|
260°C±5°C 20s±2s
|
|
Zoutsprayproef
|
48 uur
|
|
Certificering
|
RoHS- of REACH-conform product
|
|
Test
|
100% open en korte test
|
Volgens de verschillende eisen van de klant, hebben we 8 soorten Exterior Structure POGO PIN voor klanten te kiezen, voor de standaard POGO PIN, UPE ontworpen de totale hoogte van het product is 2.8mm ~ 11.0 mm ((de totale hoogte is niet inclusief de staartlengte van de DIP-pogo-pin).
TDe volgende 8 soorten structuren zijn voor uw referentie en keuze:
SMT:Goede stabiliteit, de bodem van het vat is een vlakke bodem ontwerp, dat is gemakkelijk te solderen op het PCB-bord
DIP:Bij het lassen met het PCB zal er geen afwijking optreden, goed positioneringseffect en stevige
Lassen.
Dubbelkop:Het ontwerp van de dubbelkop Pogo pin biedt ontwerpers meer flexibiliteit in de tweerichtings board-to-board
Bij de verbinding hoeft de dubbele koppen niet te worden gelast.
Rechte hoek: De staart van de Pogo Pin is gebogen, waardoor ontwerpers meer keuze hebben in het gebruik van de ruimte. De staart kan ook met draad worden gelast.
Soler Cup:Geschikt voor kabelproducten, gemakkelijk te lassen met draad
Schroeftype:De producten met speciale specificaties kunnen voldoen aan de verschillende behoeften van klanten, en kan worden aangepast aan de behoeften
van klanten.
Een stukjee:Het kan grote stromen doorgeven, worden aangepast volgens de vereisten van de klant en voldoen aan verschillende behoeften van de klant.
Type bol:Laterale kracht is beschikbaar en kan worden aangepast aan de eisen van de klant om aan de verschillende behoeften van de klant te voldoen.
UPE Pogo Pin Interne structuur volgens de eisen van de klant om te voldoen aan een geschikte
A.Structuurbeschrijving:met een diameter van niet meer dan 50 mm
StructureleVoordelen:Conventioneel gebruik, impedantiestabiliteit.Lange levensduur
Toepassingmethode:SMT & DIP Regelmatig gebruik
Gebruik van de structuurVoorzorgsmaatregelen: mag de werktijdlimiet niet overschrijden
B.Beschrijving van de structuur:Slanger voor geborreerd
Structurele voordelen:
In een beperkte ruimte kan de zuiger maximale compressie uitvoeren.
Toepassingswijze: SMT & DIP Regelmatig gebruik
Voorzorgsmaatregelen bij gebruik van de structuur:Mag niet hoger zijn dan de grens van de slagkracht en het overmatige gebruik van stroom
C.Structuurbeschrijving:met een breedte van niet meer dan 15 mm
StructureleVoordelen:Het draaien is makkelijk te bewerken, voor ruimteconstructie op basis van A&B
Toepassingmethode:SMT & DIP Regelmatig gebruik
Gebruik van de structuurVoorzorgsmaatregelen:Mag niet hoger zijn dan de grens van de slagkracht en het overmatige gebruik van stroom
D.Structuurbeschrijving:Binnenkop toegevoegdisolatieperlen
StructureleVoordelen:De impedantie is stabieler, geschikt voor gebruik van stroom boven 10A
Toepassingmethode:SMT & DIP Regelmatig gebruik
Gebruik van de structuurVoorzorgsmaatregelen:Mag niet hoger zijn dan de grenswaardewerktijd
E.Structuurbeschrijving:Beide zijden van de zuigerkan worden samengeperst
StructureleVoordelen:Bespaar ruimte van de structuur,lange afstand, grootCompressieplaat totcontact met het bestuur
Toepassingmethode:Boord-naar-boorddocking
Gebruik van de structuurVoorzorgsmaatregelen:Mag niet hoger zijn dan de grenswaardewerktijd
F. Structuverbeschrijving:vierdelige combinatie
StructureleVoordelen: hoge drukvlotheid, kleine zuigerbuiging, waterdichtheid en stofdichtheid.
Toepassingmethode:Hoge stroom, hoge prestaties, waterdicht en stofdicht
G. Beschrijving van de structuur:Intermediêre ascompressie
StructureleVoordelen:Eenvoudige structuur, kan hoge stroom doorgeven.
Toepassingmethode:Lassen met hoge stroom
Gebruik van de structuurVoorzorgsmaatregelen:Mag niet hoger zijn dan de werktijdgrens
H. Beschrijving van de structuur:Ballencompressie contact
StructureleVoordelen:Eenvoudige structuur en gemakkelijke verwerking
Toepassingmethode:Gebruik van kleine werkstreken
Gebruik van de structuurVoorzorgsmaatregelen:
Mag niet hoger zijn dan de werktijdgrens
Producttoepassing:
1) PCB-platen;
2)Digitale camera's/medische producten/printercartridges;
3) Golfhandvatsel/Elektrische voertuigen/Telefonietoepassingen;
4)Hart defibrillator/Auto opladen/Luchtreiniger;
5)LED-platte armaturen/LED-flits/tablet/laptop/pc;
6)Powerbank/ Digitaal product/ Kleine huishoudelijke elektrische toepassing;
7)Laadproducten/signaaltransmissieproducten, enz.
Waarom kiezen klanten voor UPE?
1Aanpassing en flexibiliteit
2.Snel monsters = snellere tijd op de markt
3Elke connector ondergaat strenge kwaliteitscontroles.Inkomende materiaalinspectie,In-process kwaliteitscontroles,100% eindtest.Traceerbaarheid en naleving)
4.Klantgerichte QC-flexibiliteit
5.QC-samenwerking in realtime
De prestaties van de parameters van de veerbeladen Pogo Pin Connector
|
Naam van de onderdelen
|
Parameterprestatietabel
|
|
Vatenmateria
|
met een gewicht van niet meer dan 10 kg
|
Berylliumkoper
|
Fosforbrons
|
|
|
Materiaal van de zuiger
|
met een gewicht van niet meer dan 10 kg
|
Berylliumkoper
|
Fosforbrons
|
van roestvrij staal
|
|
Voorjaarsopties
|
Stainle
|
Muziekdraad
|
|
|
|
Vastleggingseisen
|
Goud-Au
|
Zilver-Ag
|
Palladium-nikkel
(Pd-Ni)
|
|
|
Nominale stroom
|
1A, 2A, 3A, 5A, 15A of 30A (verschillende structuren)
|
|
Nominale spanning
|
DC 12V 24V
|
|
Contactweerstand
|
30 mΩ 50 mΩ Max. (stilte)
|
|
Levenstest
|
50,000 cycli Min. 1000,000 cycli Max.
|
|
Terugstroomtemperatuur.
|
265°, 4~5 sec.
|
|
POGO PIN-betrouwbaarheidstest
|
|
Behoudsterkte
|
Bij een nominale cyclus van 500±50 per uur,50Minimaal 1000 cycli
|
|
Vochtigheid
|
EIA-364-31,Proefmethode II, voorwaarde A Onderzoekspartner verbindingen aan relatieve vochtigheidvan 90% tot 95% RH en een temperatuur van 40°C ± 2°C relatieve luchtvochtigheid voor 96 h- Ik weet het niet.
|
|
Weerstand tegen soldeerwarmte
|
EIA-364-56,Procedure 5,Niveau 2 265°C+10/-0°Cgedurende 30 tot 35 seconden
|
|
Zoutsproei
|
EIA-364-26,Testvoorwaarde B Onderzoekers koppelen connectoren aan 5±1% zoutoplossing
concentratie, 35+1°C/-2°C 48 uur.
|
|
Veerkrachtproef
|
Normale krachttestprocedure, 100 g±20 g op werkhoogte
|
|
Temperatuurlevensduur
|
EIA-364-17,Testmethode A,voorwaarde 4,testtijdvoorwaarde A Proefpersoon gepaard
verbindingen voor 85°C± 2°C voor 96 uur.
|
|
Soldeerbaarheid
|
EIA-364-52 Dompel in de 265±5°C, 60/40±5% Sn/pb soldeer gedurende 4,0~5,0 seconden
|
|
Contactweerstand
|
EIA-364-23 Meet de contactweerstand met een teststroom van maximaal 100 mAen maximaal 20 mV spanning
|
Destekenapparatuur:
Wij hebben een onafhankelijk laboratorium en zijn uitgerust met relevante experimentele apparatuur, zoals:
met een vermogen van meer dan 50 Wtwee-dimensionale projectordiktemeter,Automatische inspectiemachine,Isolatieweerstandstester
met een vermogen van niet meer dan 10 Wzoutsproei-tester,stroomtemperatuurverhogingstester,instrument voor het bepalen van de belastingkrachtcurve,Automatische inspectiemachine,ROHS-tester,Ruwheidstester,Elastische impedantietester,Levensonderzoeker, enzovoort.
Concurrentievoordelen van UPE:
1. Hoogtechnologische productie
Gebruikt geavanceerde productietechnieken voor superieure productkwaliteit.
2. Systematisch beheersysteem
Stroomlijnde processen zorgen voor efficiëntie en consistentie in de productie.
3. ISO 9001 Certificering
Toont toewijding aan internationale kwaliteitsmanagementsnormen.
4. RoHS-conformiteit
Alle producten voldoen aan de voorschriften inzake beperking van gevaarlijke stoffen (RoHS), waardoor milieunormen en veiligheidsnormen worden gewaarborgd.
5Korte ontwikkelingstijd
Snellere prototyping en productiecycli, waardoor een snellere aflevering op de markt mogelijk is.
6Concurrerende prijzen en stabiele kwaliteit
Kosteneffectieve oplossingen zonder afbreuk te doen aan de betrouwbaarheid.
Betalingswijze:
T/T (bankoverdracht),PayPal,OCBC Bank
Aanbeveling:
Gebruik PayPal voor monsters (veiliger).
Gebruik T/T voor bulkorders (lagere vergoedingen).
Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag
Productietijd:10-15 Werkdag
Voor:Amerika, Europa, Azië, Zuid-Afrika
Handelstermijn:EXW
Vracht:Lucht, Zee, Express
Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
