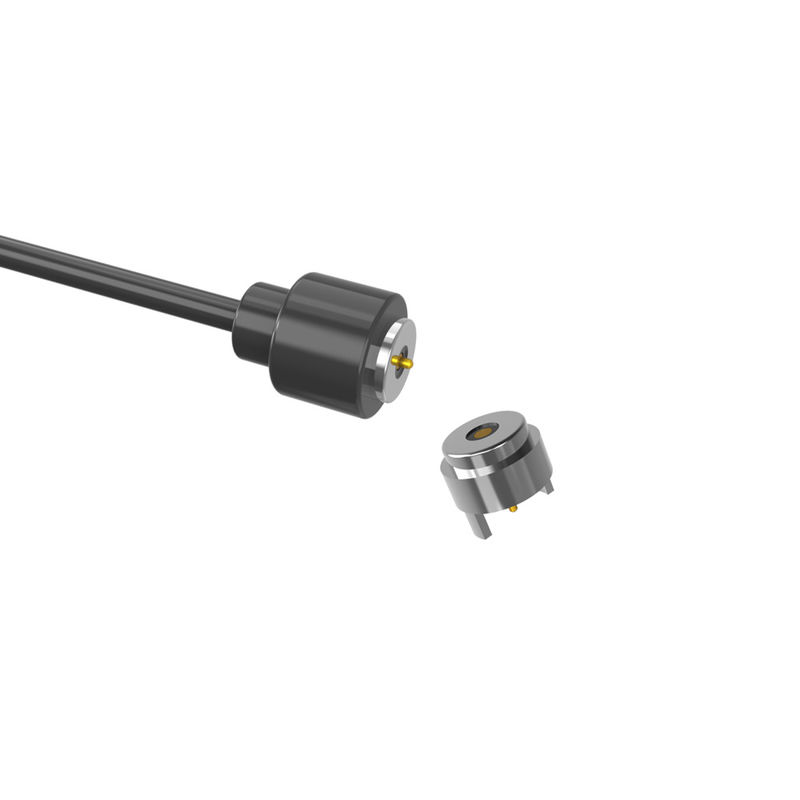

5.0 mm ronde mannelijke en vrouwelijke magnetische DC-aansluiting met zwarte kabel

5.0 mm ronde mannelijke en vrouwelijke magnetische DC-connector met zwarte kabel.

UPE: Uw speciale specialist op het gebied van magnetische aansluitingen en kabels

Professionele ontwerp- en productie:UPE is een toonaangevende fabrikant die gespecialiseerd is in hoogwaardige magnetische connectoren en magnetische kabelconnectoren.

Aanpassing is de kern:Onze eigen team van professionele ontwerpers werkt direct met u om uw unieke vereisten te begrijpen.

Oplossingen, niet alleen producten:We ontwerpen en leveren op maat gemaakte magnetische pogo pin connector oplossingen om uw specifieke connectiviteit uitdagingen op te lossen.

Mannelijke magnetische kabelconnector:
...Materialen:
Pogo Pin: Messing ((Plunger&Barrel plating 5U" Min Au over 60~100U" Ni );
Housing: zwart HTN+30%GF UL94 V-0;
Magneet:NdFeB N52 Plating Ni;
Kabel:Zwart OD 2.0*2C ((TC19*0.08)),
Draadjas:Zwart TPE 90A.
Verbinding Jacket: Zwart TPE 90A..
Mechanische:
Veerkracht: 50 g ± 10 g, bij 0,70 mm werkstork.
Volle stork:0.90mm.
Mechanische levensduur: 10000 cycli min.
...elektrisch:
Spanning: 12 V.
Stroom:1A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
.. een product dat voldoet aan de ROHS- of REACH-normen.
Zoutspray test: 48 uur.

Vrouwelijke magnetische aansluiting:

..Materialen:
PIN:loodvrij C6801, met een laag van 5 U Min Au over 60 ~ 100 U Ni;
Housing: Zwart HTN+30%GF UL94 V-0;
Shel1: Messing C3602 Plating Ni;
Magneet: NdFeB N52 Plating Ni
...elektrisch:
Spanning: 12 V.
Stroom:1.0A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
RoHS- of REACH-conform product.
Zoutsproeitest: 48 uur.

Beschrijving van de producttoepassing (niet beperkt tot het volgende):
1.Plug-in PCB-platen voor lassen;
2. Vorming en inkapseling van draden na het lassen;
3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;
4.Molding injectie gieten van ingebouwde malen;
5Draden kunnen rechtstreeks worden gebonden.

Circulaire 2Pin magnetische kabelconnectoren Parameter:

Technische tekening van de cirkelvormige 2Pin-kabelverbinding

Circulaire 2Pin vrouwelijke magnetische connector technische tekening

Reaanbevolen pcb-opmaak

Voordelen van magnetische connector:

● Het ontwerpen van automatische adsorptieverbindingen humaniseren;
● Gepersonaliseerde valbestrijding: gemakkelijk te verwijderen van de laadinterface,
en het apparaat niet gemakkelijk te verwijderen is;
● Levensduur: maximaal 100.000-200.000 cycli;
● Waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);
● Snelle laadtijd: het ontwerp van de 5A-10A-magneetconnector weerstaat grote stroomoverdracht;
● Het uiterlijk van de magnetische aansluiting kan worden aangepast aan
het ontwerp van het toepassingsapparaat van de klant;
● Ontwerp van de structuur van het product tegen kortsluiting en onfeilbaar;
● Het realiseren van hoogfrequente signaaloverdracht, kan de traditionele USB2 vervangen.0
HDMI 1.3 functie Video&Audio signaaloverdracht

Producttoepassing:
