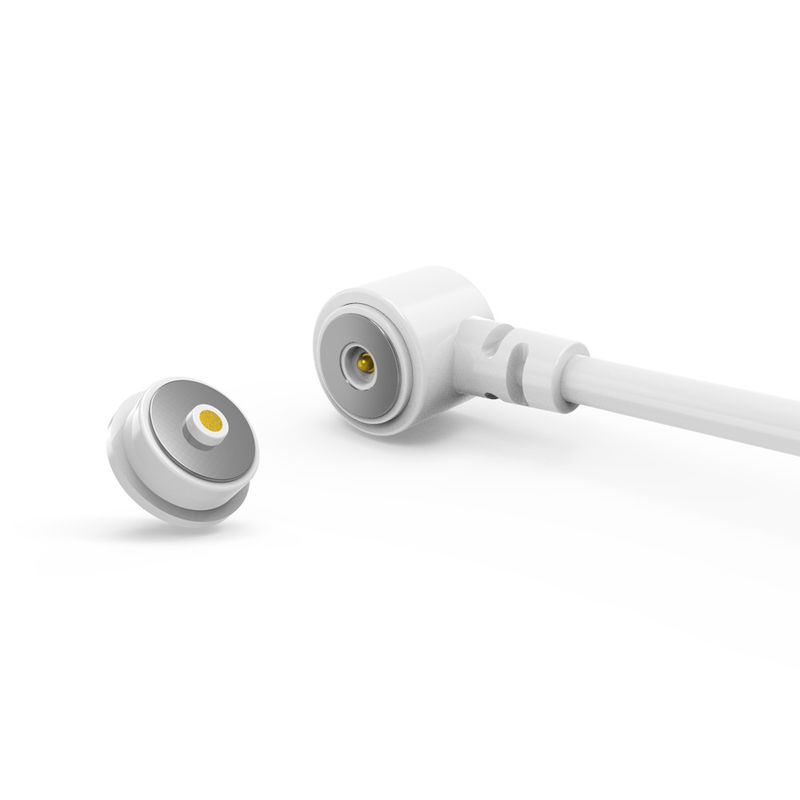

Witte magnetische kabelconnector mannelijk vrouwelijk stroomoplader USB-kabelconnector

Witte magnetische kabelconnector mannelijk vrouwelijk voedingslader USB-kabelconnector.

UPE is een professionele fabrikant van magnetische connectoren en magnetische kabelconnectoren.

We hebben onze eigen professionele ontwerpers om aan al uw eisen te voldoen en een maatwerkservice voor magnetische connectoren te bieden. Verschillende magnetische pogo-pin connector producten en oplossingen kunnen worden ontworpen op basis van verschillende behoeften van de klant.

We houden ons aan continue technologische innovatie en hoogwaardige producten als de kern van de bedrijfsontwikkeling. Een professioneel en ervaren technisch team heeft meer dan 15 jaar ervaring in de relevante connectorindustrie. UPE heeft vele jaren werkervaring in productontwikkeling en -fabricage. UPE garandeert de productkwaliteit tijdens productontwerp, -ontwikkeling en -fabricage. Tegelijkertijd kan het klanten ook technische ondersteuning bieden, zoals synchrone ontwikkeling.

Het productiefabrieksoppervlak wordt strikt geïmplementeerd in overeenstemming met de 7S-standaard, en de stofvrije werkplaats wordt gebruikt voor productieactiviteiten en de werkomgeving is schoon en netjes. We implementeren strikt kwaliteitscontrole in overeenstemming met de ISO90001-kwaliteitsmanagementsysteemstandaarden.

De producten worden voornamelijk verkocht aan Europa, de Verenigde Staten, Canada, Australië en ontwikkelde landen en regio's in Azië.

Aandacht:

1. Permanente NdFeB-magneten:
Onze producten gebruiken hoogwaardige Neodymium IJzer Borium (NdFeB) magneten, die permanente magnetische kracht leveren onder normale bedrijfsomstandigheden.
Opmerking: Magnetische eigenschappen kunnen verslechteren onder de volgende omstandigheden:

Blootstelling die de materiaalspecifieke Curie-temperatuur overschrijdt

Fysieke schade of structurele aantasting

Aanhoudende oppositie door gelijke magnetische polen

2. Magnetische veldinterferentie:
De inherente magnetische velden kunnen nabijgelegen gevoelige elektronica beïnvloeden. We raden aan:

Voldoende afstand te bewaren van gevoelige apparaten

Magnetische afscherming te implementeren waar kritisch

Ons technische team te raadplegen voor integratiebegeleiding

Mannelijke magnetische kabelconnector:

1. Materialen & Constructie (Premium & Duurzaam):

Pogo-pinnen: Messingkern met hoogwaardige plating (60~100µ" Ni onder 5µ" Au) die superieure corrosiebestendigheid, lage contactweerstand en langdurige betrouwbaarheid garandeert.

Behuizing: Wit LCP+30%GF UL94 V-0

Magneet: NdFeB N52 (Ni-geplateerd) – Toonaangevende magnetische sterkte (N52-kwaliteit) voor veilige verbinding met corrosiebescherming.

Kabels & Jasjes:

Kabel: OD 3,0 mm, 2-aderig (43x0,08 mm vertinde koperdraden).

Connector & Draadjasjes: Wit TPE 90A – Flexibel, slijtvast en esthetisch consistent.

2. Mechanische prestaties (Precisie-ontworpen):

Veerkracht: 60g ±10g @ 0,4 mm werkingsslag – Geoptimaliseerd voor stabiele contactdruk en eenvoudig aansluiten.

Slag: Volledige slag 0,6 mm (werkingsslag 1,0 mm).

Levensduur: 10.000+ cycli – Robuust ontwerp voor hoge frequentie

3. Elektrische betrouwbaarheid (Getest & Gecertificeerd):

Beoordeling: 12V / 2A – Geschikt voor laagvermogen data/stroomoverdracht (bijv. wearables, IoT-apparaten).

Contactweerstand: ≤50mΩ per pin (zorgt voor minimale spanningsval).

Testen: 100% open/kortsluiting getest + 48H zoutsproeitest (valideert corrosiebestendigheid).

Conformiteit: ROHS/REACH – Milieuvriendelijk voor wereldwijde markten.

Vrouwelijke magnetische connector:

Belangrijkste componenten & Materialen:

1. Pinnen (Elektrische contacten):

.Basismateriaal: Loodvrije messinglegering C6801 (Hoger kopergehalte dan standaard messing, biedt betere geleidbaarheid en corrosiebestendigheid).

.Plating: Zelfde als mannelijk - Minimaal 5µ" Goud (Au) over 60-100µ" Nikkel (Ni). Zorgt voor uitstekende corrosiebestendigheid en lage contactweerstand.

2. Behuizing (Hoofdplastic behuizing):

.Materiaal: Identiek aan mannelijk - Wit LCP+30%GF UL94 V-0

3. Shell (Externe metalen structuur):

.Materiaal: Loodvrije messinglegering C6801.

.Plating: Nikkel (Ni). Biedt corrosiebescherming en een consistente afwerking. Dit is een significant structureel verschil ten opzichte van de mannelijke connector.

3. Magneet:

.Type: Identiek aan mannelijk - NdFeB N52 (Sterkste gangbare kwaliteit).

.Plating: Nikkel (Ni). Essentieel voor magnetische corrosiebescherming.

Elektrische specificaties:

1. Bedrijfsspanning: 12V DC (Zelfde als mannelijk).

2. Bedrijfsstroom: 3,0A (Kritiek verschil - Hoger dan de 2A-classificatie van de mannelijke connector).

3. Contactweerstand: Max. 50mΩ per pin (Zelfde specificatie als mannelijk).

4. Testen: 100% Open & Kortsluiting Test (Standaard kwaliteitscontrole).

Conformiteit & Betrouwbaarheid:

Milieuconformiteit: Expliciet RoHS & REACH-conform.

Corrosiebestendigheid (Zoutsproeitest): 48 uur (Zelfde als mannelijk, wat duidt op een goede milieubestendigheid voor de plating/materialen

Producttoepassingsbeschrijving (niet beperkt tot het volgende):

1. Plug-in las-PCB-bord;
2. Vormen en inkapselen na het lassen van draden;
3. Een overdrachtterminal van dat PCB-bord kan worden toegevoegd;
4. Vormgieten van een inbedbare mal;
5. Draden kunnen direct worden gebonden.

Parameters van de circulaire 2-pins magnetische kabelconnector:

Circulaire 2-pins  Kabelconnector Technische Tekening

Circulaire 2-pins  Vrouwelijke magnetische connector Technische Tekening

AanbevolenPCB-lay-out

Voordelen van de magnetische connector:

●Humaniseer ontwerp van automatische adsorptie-verbindingservaring;

●Gehumaniseerd anti-val: het is gemakkelijk te verwijderen van de oplaadinterface, en het is niet gemakkelijk om het apparaat te verwijderen;

●Levensduur: tot 100.000-200.000 cycli;

●Waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);

●Snel oplaadtijd: 5A-10A magnetisch connectorontwerp is bestand tegen grote stroomoverdracht;

●Het uiterlijk van de magnetische connector kan worden afgestemd op het ontwerp van het applicatieapparaat van de klant;

●Product anti-kortsluitingsstructuurontwerp en onfeilbaar;

●Realiseer hoogfrequente signaaloverdracht, kan de traditionele USB2.0 HDMI 1.3-functie Video & Audio-signaaloverdracht vervangen

Producttoepassingen:

1.Draagbare apparaten, intelligente positioneringsapparatuur, slimme polsbandjes voor kinderen, smartwatches, draagbare mobiele telefoons, Bluetooth-headsets, enz.) datakabel, oplaadkabel, magnetische stripdraadeindverbinding

2. Medische apparatuur, draadloze apparatuur, datacommunicatieapparatuur, telecommunicatieapparatuur, automatisering en industriële apparatuur, audiovisuele apparatuur

3. Luchtvaart, ruimtevaart elektronica, militaire communicatie

4. Automotive, autonavigatie, test- en meetapparatuur

5. Consumentenelektronica (mobiele telefoons, tablets, Bluetooth-headsets, camera's, horloges, draagbare consumentenelektronische producten en vele andere elektronische gebieden.)

Waarom voor ons kiezen?

1. Professionele maatwerkservice

2. Snelle monsterproductiemogelijkheid

3. Strikt kwaliteitscontrolesysteem

4. Verwerking met geïmporteerde componenten

5. Zeer nauwkeurige testapparatuur

6. Redelijke kostenbeheerprocedures

7. Productmilieunormen

Hoe de magnetische kabelconnector te bestellen

Stap 1: Dien uw vereisten in
Geef deze belangrijke details:

✅Connectortype: bijv. alleen opladen, Data+Stroom (USB-C/HDMI), Pogo Pin, Hybride

✅Hoeveelheid: Geschat jaarlijks volume (bijv. 50K eenheden/jaar)

✅Maatwerkbehoeften:
.Vorm/grootte (bijv. cirkelvormig Ø5mm, haaks)
.Stroomsterkte (bijv. 8A snel opladen)

.IP-classificatie (bijv. IPX8 waterdicht)

.Signaaltype (bijv. USB 2.0 + 12V stroom)
Esthetisch (kleur, branding, oppervlakteafwerking)

✅Technische specificaties: Bedrijfsspanning, verbindingscycli, bedrijfstemperatuurbereik

Stap 2: Offerte & Overeenkomst
UPE biedt:
.Eenheidsprijzen (volume kortingen voor 5K+ bestellingen)
.Levertijd (prototyping + massaproductie)
.Betalingsvoorwaarden (bijv. 50% aanbetaling, 50% voor verzending)

Finaliseer: MOQ, leveringsschema, verpakking

Stap 3: Bestelling bevestigen & Betalen
Onderteken een PO of formele bestelovereenkomst

Betaal veilig via:
.Bankoverschrijving (SWIFT/TT)
.PayPal
.Letter of Credit (voor bulkbestellingen)

Stap 4: Productie & Verzending
✅Prototyping: 5-7 dagen (monstergoedkeuring vóór massaproductie)

✅Massaproductie: 15-20 dagen (flexibele schaling)

Verzending:
.EXW
.Traceerbare logistiek (DHL, FedEx, zeevracht)

Stap 5: Kwaliteitsborging
✅Vóór verzending: UPE levert QC-rapporten (IP-testen, continuïteitscontroles)

✅Na levering: Inspecteer op:
.Dimensionale nauwkeurigheid
.Signaal/stroomprestaties
.Consistentie van de afwerking
