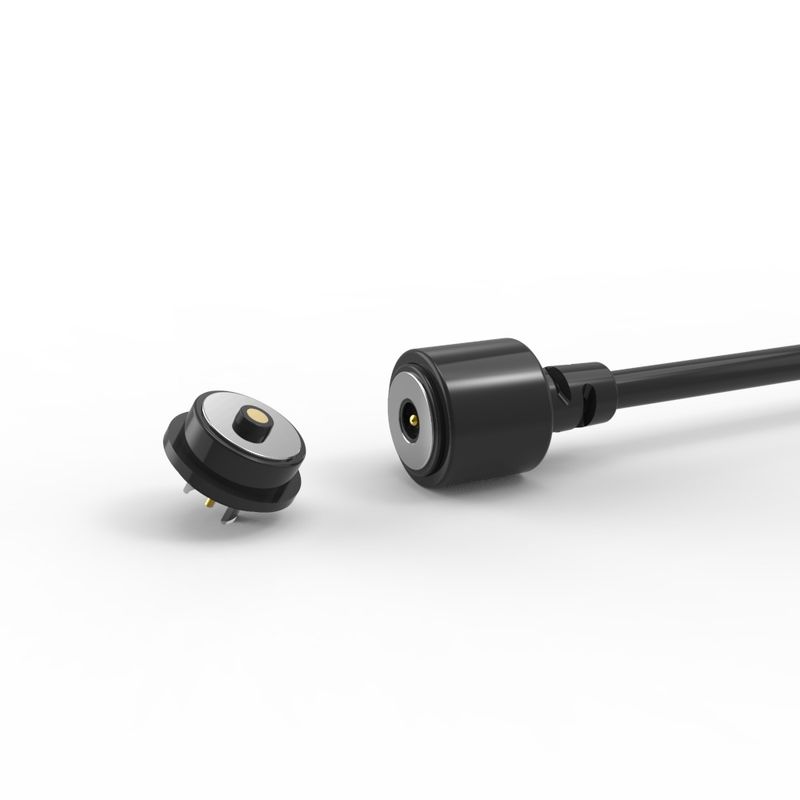

Snel oplaadbare ronde magnetische kabelconnector met usb voor smart wear

Snel opladen ronde magnetische kabel connector met USB voor slim dragen.

Union Precision Electronic Co.,Ltd (UPE) is toegewijd aan hoogwaardige Pogo Pin,Pogo Pin-connectoren,magnetische connectoren het ontwerp, de ontwikkeling,productie en verkoop van ondersteunende producten als hightechbedrijf.

We houden ons aan continue technologische innovatie en hoogwaardige producten als de kern van de ontwikkeling van het bedrijf,een professioneel en ervaren technisch team met meer dan 15 jaar ervaring in de relevante connectorindustrie.UPE heeft jarenlange werkervaring in productontwikkeling en productie.UPE zorgt voor productkwaliteit tijdens productontwerp, -ontwikkeling en -productie.het kan ook klanten technische ondersteuning bieden, zoals synchrone ontwikkeling.

Producten voldoen aan de EU-normen voor milieubescherming ROHS, REACH, HF.

Mannelijke magnetische kabelconnector:

...Materialen:
Pogo Pin: Messing ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Housing: zwart HTN+30%GF UL94 V-0;
Magneet:NdFeB N52 Plating Ni;
kabel: zwart OD 3.00*2C ((TC43*0.08),
Draadjas: zwart TPE 90A.
Verbinding Jacket: zwart TPE 90A..
Mechanische:
Veerkracht: 60 g ± 10 g, bij 0,4 mm werkstork.
Volle stork:0.6mm.
Mechanische levensduur: 10000 cycli min.
...elektrisch:
Spanning: 12 V.
Stroom: 2A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...product dat voldoet aan ROHS of REACH.
...zoutspray test: 48 uur.

Vrouwelijke magnetische aansluiting:

..Materialen:
PINr:loodvrij C6801, met een laag van 5U" Min Au over 60~100U" Ni;
Housing: Zwart HTN+30%GF UL94 V-0;
Schelp: loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
Elektrisch:
Spanning:12.0 V.
Stroom:3.0A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...ROHS- of REACH-compliant product.
...zoutspray test: 48 uur.
...& Sleutelinspectie dimensie.
... Beschrijving van de producttoepassing (niet beperkt tot het volgende):
1.Plug-in PCB-platen voor lassen;
2.Het vormen en inkapselen van draden na het lassen;
3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;
4.Molding injectie gieten van ingebouwde malen;
5Draden kunnen rechtstreeks worden gebonden.

Aandacht.
1Magneten gebruiken NdFeB-materiaal, het kan de magnetische kracht voor altijd behouden (behalve bij hoge temperatuur, gebroken, dezelfde poolverbinding)

2Magneten bestaan magnetisch veld interferentie

3. Kan kortsluitingsbescherming ontwerpen

Hoe werken magnetische verbindingen?

. Beide zijden magnetisch verbinden wanneer in de buurt van elkaar geplaatst
Het licht aan de achterkant van de stekker geeft aan dat er stroom stroomt.
Als de zijkanten uit elkaar worden getrokken, stopt de stroom onmiddellijk.
.Ze vermijden kortsluitingen omdat de connectoren elkaar afstoten, en als ze aantrekken is het op de geïsoleerde delen (aangezien beide connectoren dezelfde magnetische pool bevrijden)

Circulaire 2Pin magnetische kabelconnectoren Parameter:

Circulaire 2Pin vrouwelijke magnetische connector technische tekening

Reaanbevolen pcb-opmaak

Voordelen van magnetische connector:

1.Een moeiteloze gebruikerservaring

.Automatische adsorptie: verbindt gemakkelijk met een eenvoudige "snap"-actie ̇ geen precieze uitlijning nodig.

.Veiligheid tegen vallen: loskoppelt zich schoon onder spanning (bijv. als de kabel struikelt) en beschermt de apparatuur tegen beschadiging.

2.Uitzonderlijke duurzaamheid

.Hoge levensduur: gerangschikt voor 100.000 ∼ 200.000 aansluit/ontkoppel cycli ∼ veel meer dan standaardconnectoren.

.Robuust ontwerp: Een versterkte structuur weerstaat lichamelijke spanningen en vaak gebruik.

3.Resiliëntie van het milieu

.IPX8 Waterdichtheid: De aan de zijkant van het apparaat gelegen (vrouwelijke) poort is onderdompeling bestand (ideeel voor draagbare apparaten, medische uitrusting, buitenapparaten).

.Stofbestendigheid: Gezegeld ontwerp voorkomt de binnendringen van deeltjes.

4.High-Performance Power Delivery

.Ondersteuning voor snel opladen: hanteert 5A10A-stromen, waardoor snel opladen voor energiezuchtige apparaten mogelijk is.

.Lage weerstand: geoptimaliseerd voor efficiënte overdracht van hoge stroom met minimaal energieverlies.

5.Flexibiliteit van het ontwerp

.Aanpasbare esthetiek: vorm, kleur en branding die zijn afgestemd op gastheerapparaten (bijvoorbeeld wearables, IoT-gadgets).

.Aanpasbaarheid aan de vormfactor: kan worden ontworpen voor ultra-slim profielen of gespecialiseerde behuizingen.

6Verbeterde veiligheid

.Anti-kortsluiting: ingebouwde bescherming tegen toevallige kortsluitingen tijdens aansluiting/mislijning.

.Foolproof Polariteit: Fysiek ontwerp voorkomt onjuiste invoeging (omgekeerde polariteitsbescherming).

7Geavanceerde signaalcapaciteit.

.High-Speed Data: ondersteunt USB 2.0, HDMI 1.3, audio/video-signalen, die de traditionele poorten vervangen zonder de functie in gevaar te brengen.

.Signalintegrity: handhaaft een stabiele transmissie voor video/audio, zelfs bij frequente ontkoppelingen.

De toepassingsgebieden van het product zijn:

1.draagbare apparaten (slimme horloges, locator voor huisdieren, slimme armband) opladen/kabel
2.laptop, tablet pc, PDA, handheld data terminal;
3.Medische apparatuur, draadloze apparatuur, apparatuur voor gegevenscommunicatie, telecommunicatieapparatuur, automatiserings- en industriële apparatuur;
4.Luchtvaart, ruimtevaart, militaire communicatie en militaire elektronica
5.Auto's, navigatie- en meetapparatuur voor voertuigen
