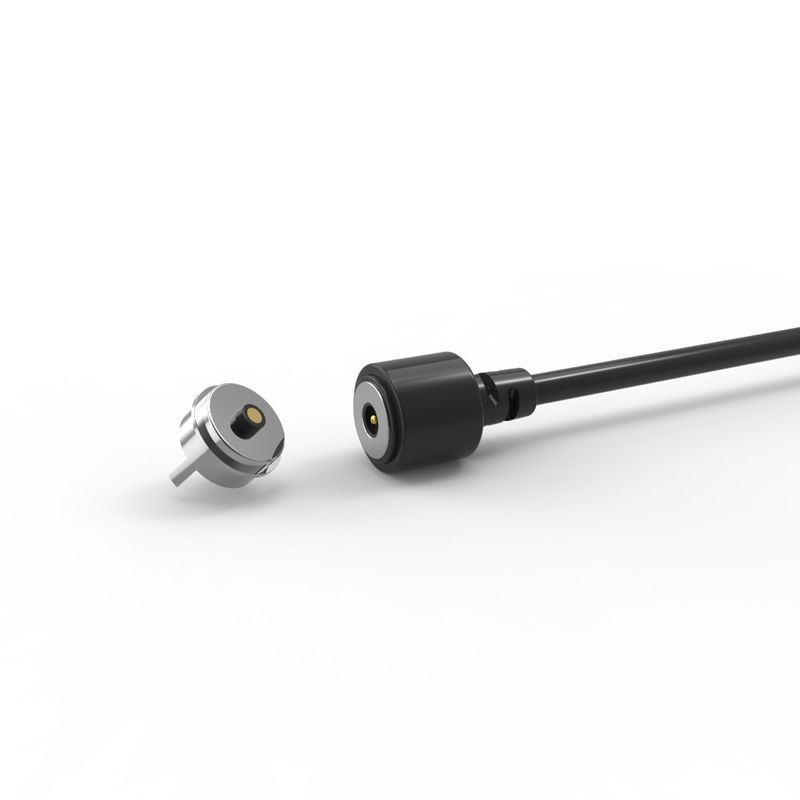

DC magnetische pogo pin mannelijke & vrouwelijke kabelconnector voor fietsverlichting

DC magnetische pogo pin mannelijke & vrouwelijke kabelconnector voor fietsverlichting

Union Precision Electronic Co.,Ltd (UPE)  richt zich op onderzoek en ontwikkeling, productie, verkoop: precisie magnetische connector, precisie magnetische oplaadkabelconnector, om klanten magnetische oplossingen te bieden.

Mannelijke magnetische kabelconnector:

...Materialen:
Pogo Pin: Messing (Plunger & Barrel plating 5U" Min Au over 60~100U"Ni);
Behuizing: zwart HTN+30%GF UL94 V-0;
Magneet: NdFeB N52 Plating Ni;
Kabel: zwart OD 3.00*2C(TC43*0.08),
Draadmantel: zwart TPE 90A .
Connector mantel: zwart TPE 90A..
...Mechanisch:
Veerkracht: 60g±10g, bij 0,4 mm werkende slag.
Volledige slag: 0,6 mm.
Mechanische levensduur: 10000 cycli Min..
...Elektrisch:
Spanning: 12 V.
Stroom: 2A.
Contactweerstand: 50mΩMax (PIN).
100% open en kortsluitingstest.
...ROHS of REACH-conform product.
...Zoutsproeitest: 48 uur.

Vrouwelijke magnetische connector:

..Materialen:
PINr: Loodvrij C6801, plating 5U" Min Au over 60~100U"Ni;
Behuizing: Zwart HTN+30%GF UL94 V-0 ;
Omhulsel: Loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
....Elektrisch:
Spanning: 12,0 V.
Stroom: 5,0A.
Contactweerstand: 50mΩMax (PIN).
100% open en kortsluitingstest.
...ROHS of REACH-conform product.
...Zoutsproeitest: 48 uur.
...& Belangrijkste inspectie afmeting.
… Producttoepassingsbeschrijving (niet beperkt tot het volgende):
1. Plug-in lassen PCB-bord;
2. Vormen en inkapselen na het lassen van draden;
3. Een overdrachtterminal van dat PCB-bord kan worden toegevoegd;
4. Vorminjectie van inbedbare mal;
5. Draden kunnen direct worden verbonden.

 Let op:
1. Magneet gebruikt NdFeB-materiaal, het kan de magnetische kracht voor altijd behouden (behalve bij hoge temperaturen, gebroken, dezelfde poolverbinding)

2. Magneet heeft magnetische veldinterferentie

3. Kan kortsluitbeveiliging ontwerpen

Hoe magnetische connectoren werken?

. Beide zijden verbinden magnetisch wanneer ze dicht bij elkaar worden geplaatst
. Licht aan de achterkant van de stekker geeft aan dat er stroom vloeit
. Wanneer de zijden uit elkaar worden getrokken, stopt de stroom onmiddellijk
. Ze voorkomen kortsluiting omdat de connectoren elkaar afstoten, en als ze aantrekken, is dat op de geïsoleerde delen (omdat beide connectoren dezelfde magnetische pool vrijmaken)

Cirkelvormige 2-pins magnetische kabelconnectoren Parameter:

Cirkelvormige 2-pins  Vrouwelijke magnetische connector Technische tekening

Aanbevolen pcb-lay-out

UPE Sterkte:

1. R & D-team onafhankelijke ontwerp- en ontwikkelingsmogelijkheden, kan worden aangepast met productontwikkeling; je hebt alleen een ID, wij doen de rest voor je, gratis ontwikkeling, R&D-tijd 3-5 werkdagen.

2. Productprojecten van multi-programma selectie, rond, vierkant, rechthoekig, gevormde verbinding met het flexibele gebruik van de manier om een ​​mooie uitstraling te bereiken, ruimte te besparen, gemakkelijk in te pluggen, magnetische kracht kan 1N tot 30N bereiken.

3. Verbindingsmanier: magneet naar magneet, magneet naar legering, magneet naar ijzeren platen enzovoort, om aan verschillende structuren en toepassingen te voldoen, magnetische veldinterferentie te voorkomen, NdFeB-magneet te gebruiken, het kan de magnetische kracht voor altijd behouden.

Voordelen van magnetische connector:

1. Moeiteloze gebruikerservaring

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.. Anti-val veiligheid: maakt schoon los onder spanning (bijv. struikelen over de kabel), waardoor apparaten worden beschermd tegen schade.

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.. Hoge cyclustijd: beoordeeld voor 100.000–200.000 verbind/ontkoppelcycli – ver overtreffend standaard connectoren.

. Robuust ontwerp: versterkte structuur is bestand tegen fysieke stress en veelvuldig gebruik.

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.. IPX8 waterdichtheid: Apparaatzijde (vrouwelijke) poort is bestand tegen onderdompeling (ideaal voor wearables, medische apparatuur, buitenapparaten).

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.4. Krachtige stroomvoorziening

. Ondersteuning voor snel opladen: verwerkt 5A–10A stromen, waardoor snel opladen voor energieverslindende apparaten mogelijk is.

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.5. Ontwerpflexibiliteit

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.. Aanpasbaarheid van de vormfactor: kan worden ontworpen voor ultraslanke profielen of gespecialiseerde behuizingen.

6. Verbeterde veiligheid

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.. Onfeilbare polariteit: fysiek ontwerp voorkomt verkeerde invoeging (omgekeerde polariteitsbescherming).

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.. Hoge snelheid data: ondersteunt USB 2.0, HDMI 1.3, audio/videosignalen – vervangt traditionele poorten zonder de functionaliteit in gevaar te brengen.

. Signaalintegriteit: behoudt stabiele transmissie voor video/audio, zelfs bij frequente ontkoppelingen.

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.1. Draagbare apparaten (smartwatches, huisdierzoeker, smartarmband) opladen/kabel

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.3. Medische apparatuur, draadloze apparaten, data communicatie apparatuur, telecommunicatie apparatuur, automatisering en industriële apparatuur;

4. Luchtvaart, ruimtevaart, militaire communicatie en militaire elektronica

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.FAQ

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.Met 100% oprechtheid zal ons bedrijf de beste service voor u bieden, ongeacht producten of after sales. We zullen de meest redelijke offerte en hoogwaardige ontwerpen leveren volgens uw tekeningen of vereisten. We bieden garantie voor elke klant na verkoop.

2. Kunt u producten voor ons aanpassen?

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.3. Hoeveel kosten de monsters?

Als voorraadartikelen, leveren we gratis monsters aan klanten, maar u moet de vracht betalen.Als u items aanpast, brengen we de juiste kosten in rekening en betalen we een redelijk deel van de monsterkosten terug wanneer u een bestelling bij ons heeft!

4. Hoe zit het met uw levertijd?

De levertijd is afhankelijk van de hoeveelheid en de moeilijkheidsgraad van de bestelling van de klant. Meestal wordt de voorraadgoederen binnen 3 dagen geleverd, terwijl aangepaste producten binnen 2 weken worden geleverd.
5. Hoe zit het met de kwaliteitscontrole van uw bedrijf?
We zullen de producten testen en inspecteren om de kwaliteit van de producten te garanderen om uw tevredenheid te verkrijgen. Kwaliteit is het belangrijkste in ons bedrijf, van materiaal tot levering, alles wordt dubbel gecontroleerd en het bedrijf krijgt IS09001 om dit te garanderen.
Hoe magnetische connectoren te bestellen bij UPE
✅ Stap 1: Dien uw vereisten in

✅Stap 2: Offerte & Overeenkomst

✅Stap 3: Bestelling bevestigen & Betalen
✅ Stap 4: Productie & Verzending

✅Stap 5: Kwaliteitsborging
