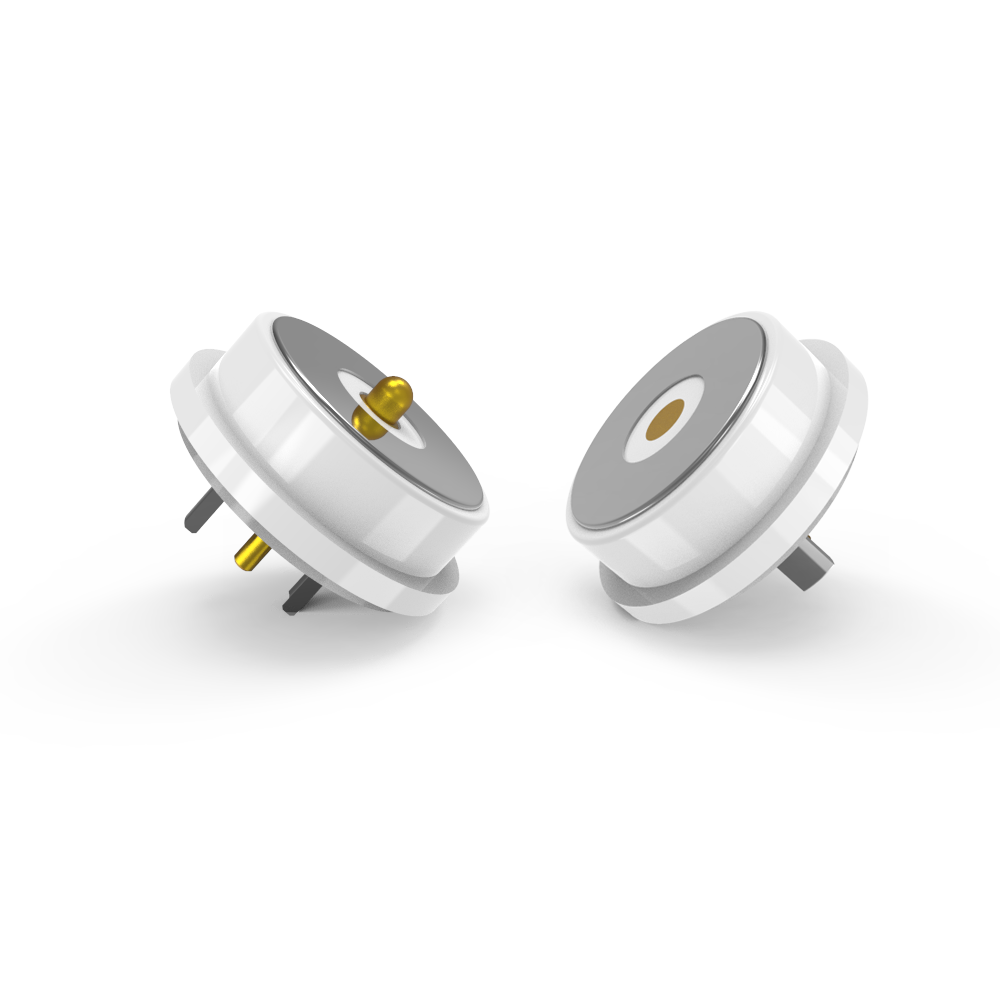

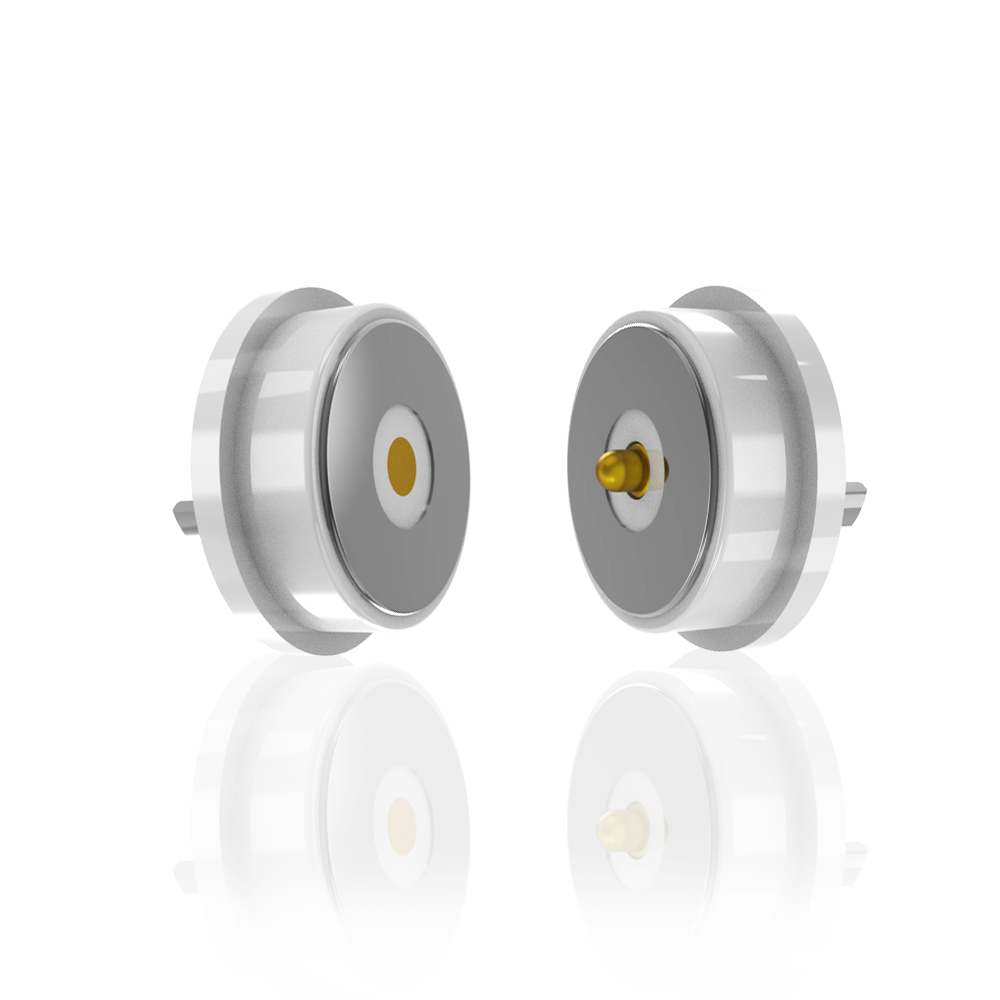

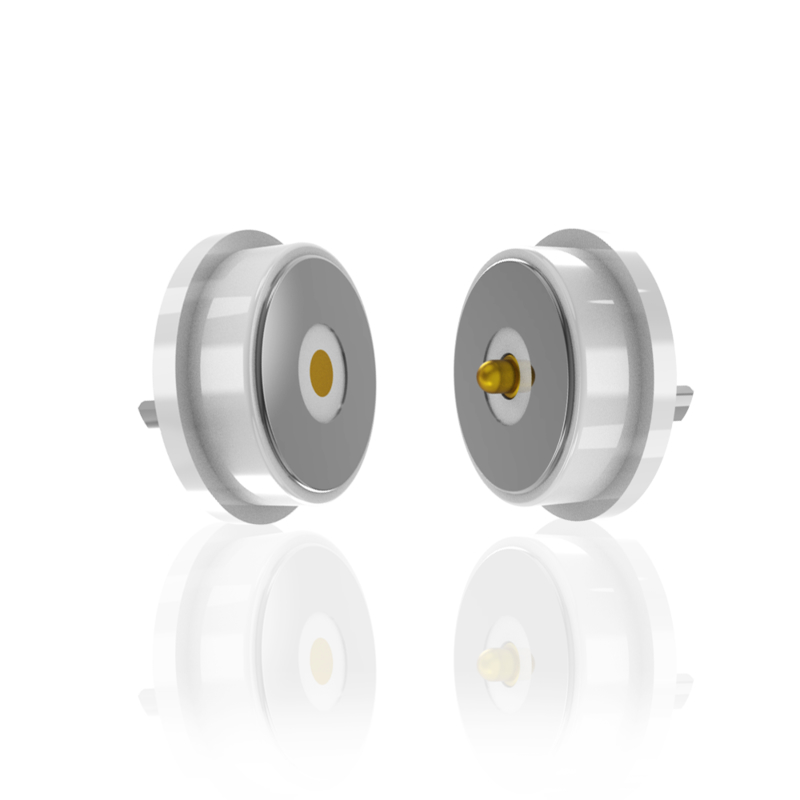

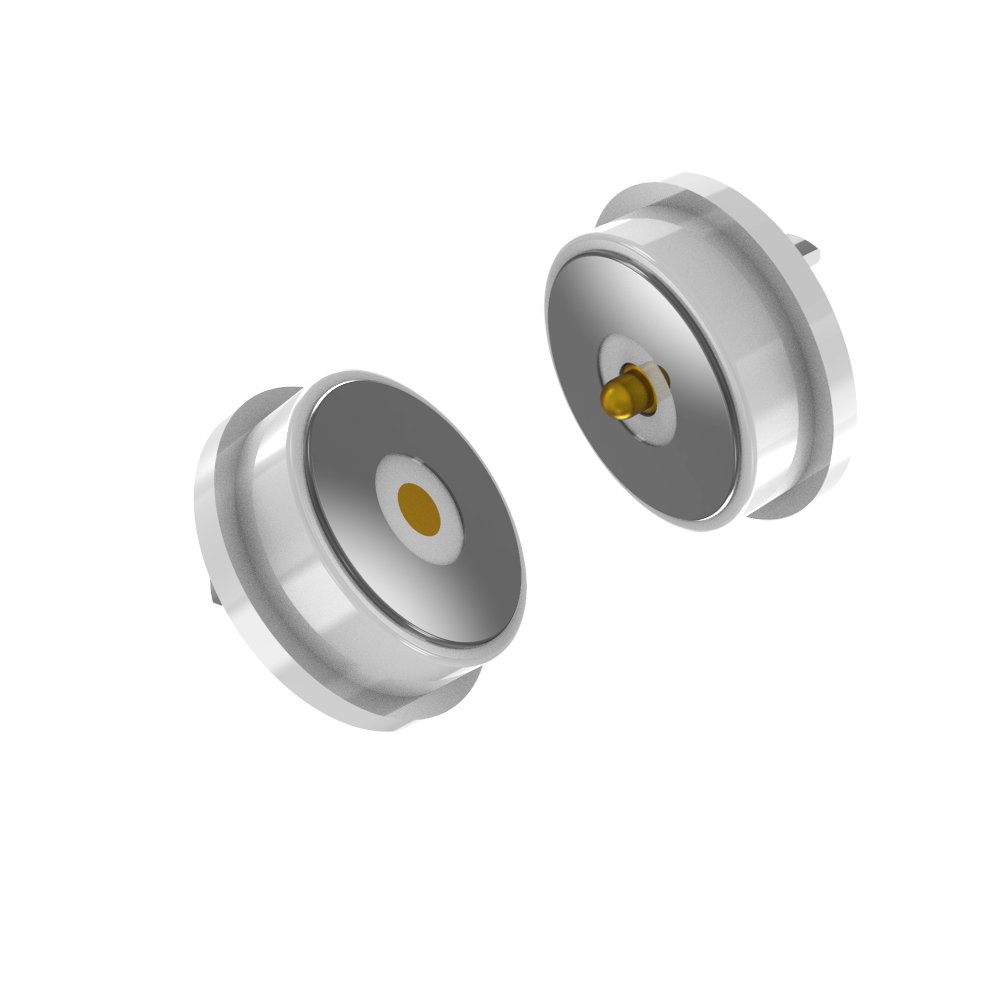

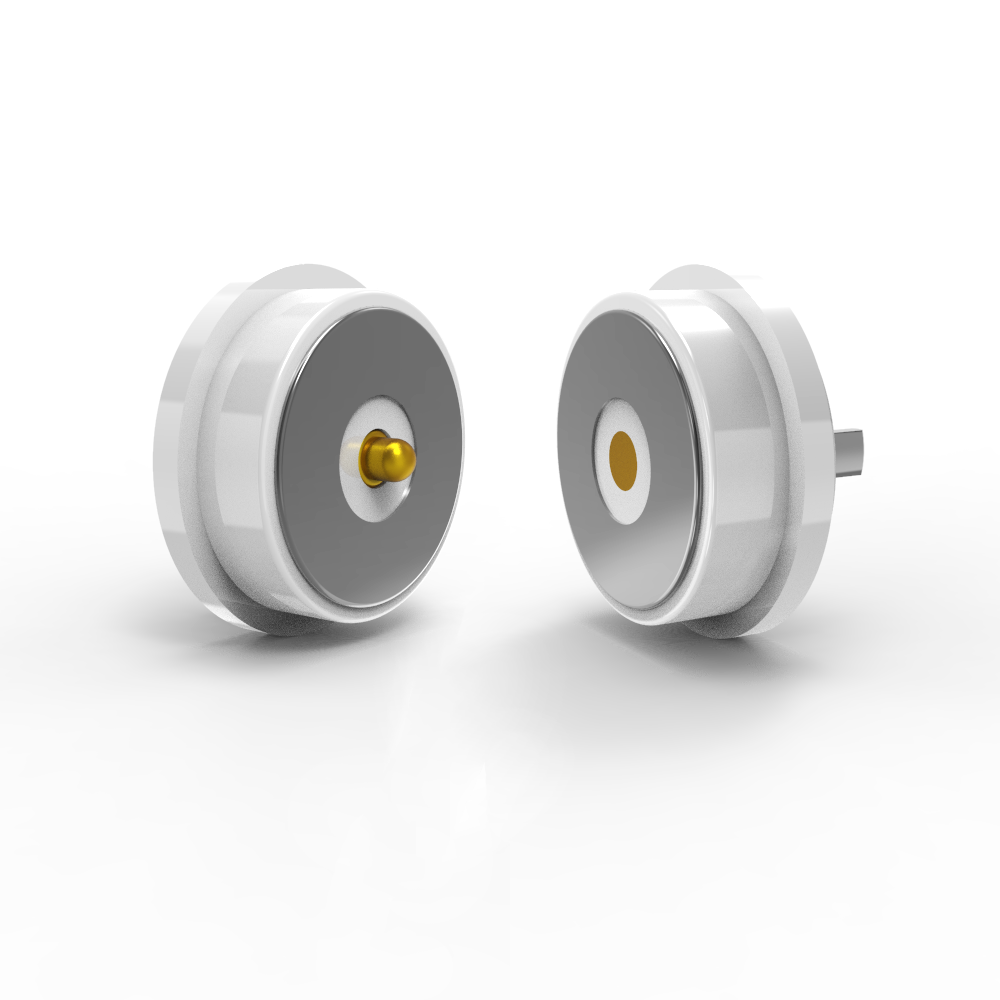

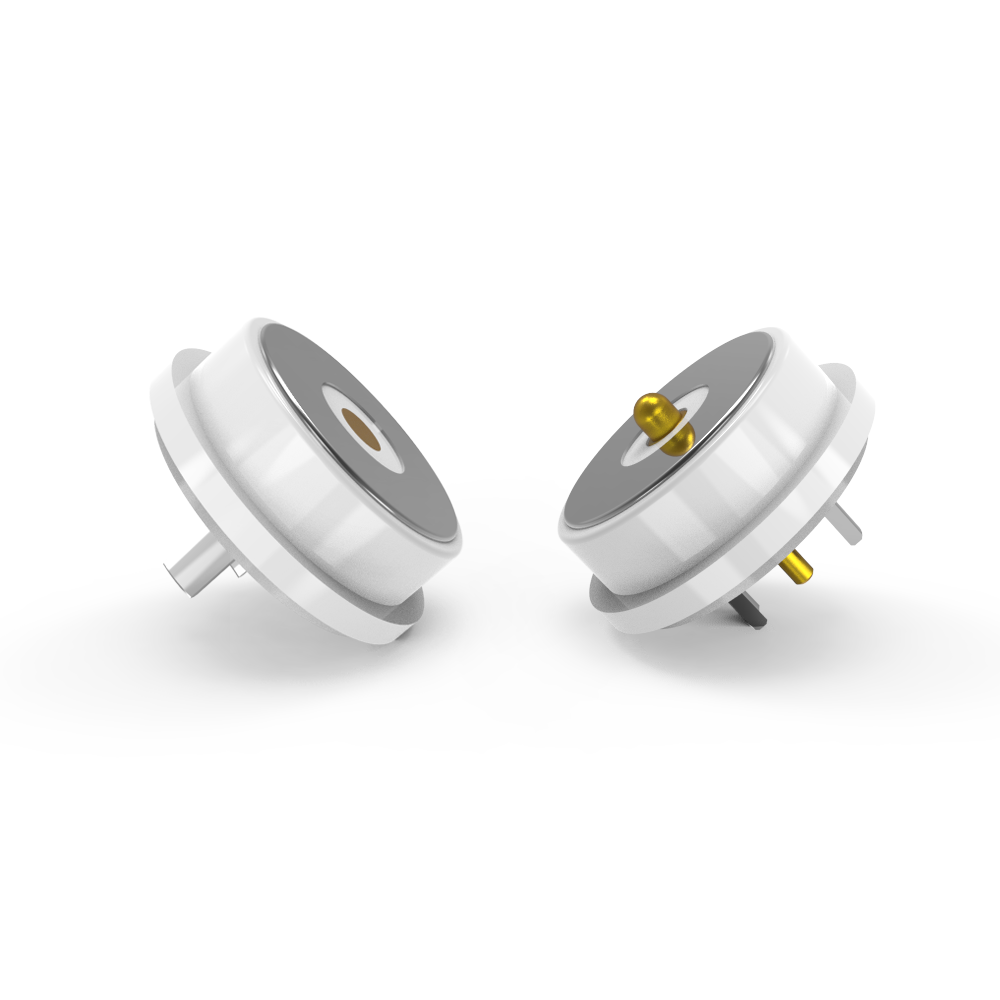

10.0 mm ronde mannelijke en vrouwelijke magnetische pogo pin connector voor slimme stilte gesp

10.0mm ronde mannelijke en vrouwelijke magnetische Pogo pin connector voor slimme sluiting.

UPE professionele ontwerp en productie van magnetische connector, magnetische kabel connector voor de klant.
U hoeft ons alleen uw ID en beschrijving van uw producten aanvraag met uw vereisten aan ons,Dan zal onze ingenieur u een suggestie geven en we kunnen u ook helpen om uw producten ontwerp af te maken, of UPE ontwerpt het voor u als u het nodig heeft.

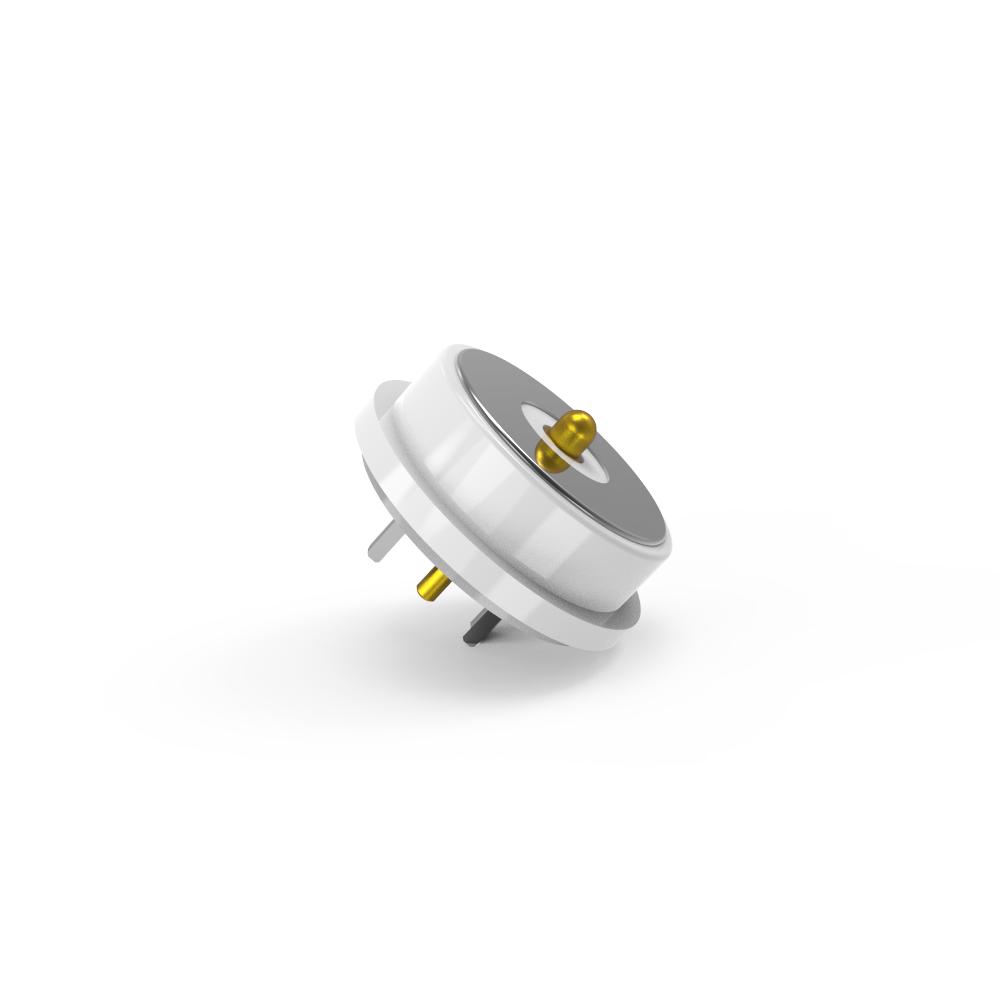

Mannelijk magnetisch verbindingsdeel

...Materieel:

Plunger:loodvrij C6801, met een laag van 5U" Min Au over 60~100U" Ni;
Vaten:loodvrij C6801, met een laag van 5U"Min Au over 60~100U"Ni;
Vlam:SUS 304 met een laag van 1U"Au;
Housing: witte LCP+30%GF UL94 V-0;
Schelp: loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
Mechanische:
De kracht van de veer: 70 g ± 20 g, bij een werkslag van 1,0 mm.
Volle stork:1.2mm.
Mechanische levensduur: 50.000 cycli min.
...elektrisch:
Spanning:12.0 V.
Stroom:3.0 A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...product dat voldoet aan ROHS of REACH.
...zoutspray test: 48 uur.
.. & Sleutel inspectie dimensie.
... Beschrijving van de producttoepassing (niet beperkt tot het volgende):
1.Plug-in PCB-platen voor lassen;
2.Het vormen en inkapselen van draden na het lassen;
3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;
4.Molding injectie gieten van ingebedde malen;
5Draden kunnen rechtstreeks worden gebonden.

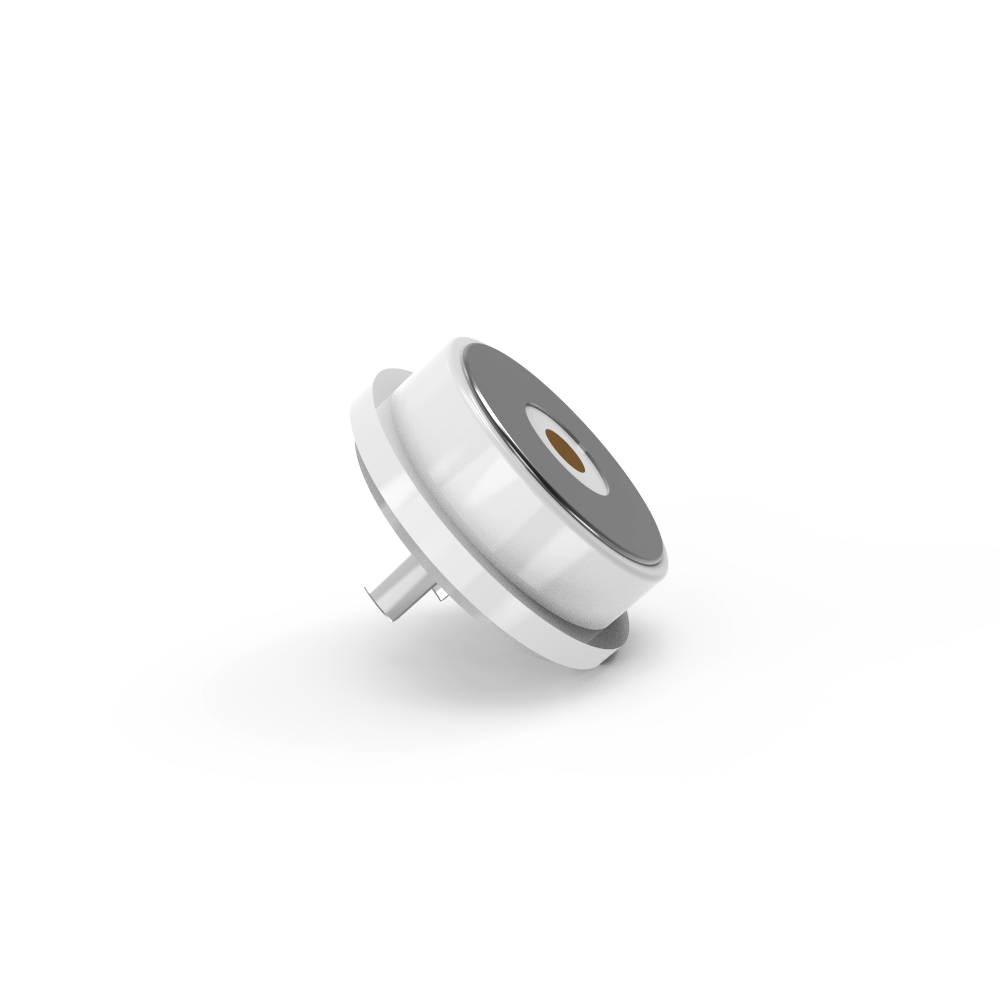

Vrouwelijk magnetisch verbindingsdeel

...Materialen:
PIN:loodvrij C6801, met een laag van 5U"Min Au over 60~100U"Ni;
Housing: witte LCP+30%GF UL94 V-0;
Schelp: loodvrijC6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
Elektrisch:
Spanning:12.0 V.
Stroom:3.0 A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...product dat voldoet aan ROHS of REACH.
...zoutspray test: 48 uur.
... & Sleutel inspectie dimensie.
... Beschrijving van de producttoepassing (niet beperkt tot het volgende):
1.Plug-in PCB-platen voor lassen;
2.Het vormen en inkapselen van draden na het lassen;
3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;
4.Molding injectie gieten van ingebedde malen;
5Draden kunnen rechtstreeks worden gebonden.

Parameter voor gelijkstroommagnetische aansluitingen:

Circulaire mannelijke magnetische connector technische tekening

Technische tekening van cirkelvormige vrouwelijke magnetische aansluiting

PCB-opstelling:

Voordelen van magnetische connector:

●Humaniseren van het ontwerp van de automatische adsorptieverbinding;

●Gehumaniseerde anti-val: het is gemakkelijk te verwijderen van de laadinterface en het is niet gemakkelijk om het apparaat te verwijderen;

●Levensduur: maximaal 100.000-200.000 cycli;

● waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);

● Snelle laadtijd: het ontwerp van de 5A-10A-magneetconnector weerstaat grote stroomoverdracht;

●Het uiterlijk van de magnetische connector kan worden afgestemd op het ontwerp van het toepassingsapparaat van de klant;

●De in punt 3.4.1 bedoelde "technische apparatuur" is bedoeld voor:

●Realiseer hoogfrequente signaaloverdracht, kan de traditionele USB2.0 HDMI 1.3 functie Video&Audio signaaloverdracht vervangen

●Plaatsbesparende vrouwelijke connectoren en PCB-adapters kunnen pogo-type en SMT DIP-patchcordverbindingen bereiken

●De uitstekende corrosiebestendigheid (48H-120H) voldoet aan de eisen voor gebruik in ruwe omgevingen

●Uitstekende uitbreidbare interfaces, die kunnen implementeren (Power Signal, Video Audio, Jack, Etc.)

●De ontwikkelingstijd is kort, de kosten voor het maken van vormen zijn laag en het is geschikt voor aanpassing

Toepassing van magnetische verbindingsproducten:

1.Luchtvaart, medische hulpmiddelen, elektronica voor de automobielindustrie, kleine huishoudelijke apparaten, geautomatiseerde industriële apparatuur, apparatuur voor gegevenscommunicatie, industriële inspectieapparatuur,draadloze apparaten, intelligente spoorvoertuigen
2: apparaten voor virtuele realiteit (VR), toestellen voor onbemande luchtvaartuigen, intelligente robottoestellen
3: Slimme draagbare producten, slimme positioneringsproducten (slimhorloges voor kinderen, slimme armbanden, draagbare mobiele telefoons, Bluetooth-koptelefoons, enz.)
4: Slimme huishoudelijke apparaten, slimme handheld-terminalen, slimme sanitaire apparatuur, slimme buitensportapparatuur, slimme fysiotherapie- en schoonheidsapparaten
5: consumentenelektronica, kleine huishoudelijke apparaten (printers, smartphones, computers, camera's, audiovisuele apparatuur, PDA's)

Waarom moet UPE uw partner zijn?

1.R & D-team onafhankelijke ontwerp en ontwikkeling mogelijkheden, kan worden aangepast met productontwikkeling; je hebt gewoon een ID, we zullen doen de linker voor u, gratis ontwikkeling, R & D tijd 3-5 werkdagen.

2.Producten met een selectie van meerdere programma's, ronde, vierkant, rechthoekige, gevormde aansluiting met het flexibele gebruik van de weg om een mooi uiterlijk te bereiken, ruimte te besparen, gemakkelijk in te pluggen,Magnetische kracht kan 1N tot 30N bereiken.

3.Verbindingswijze:magneet tot magneet,magneet tot legering,magneet tot ijzerplaten enzovoort,om aan verschillende structuren en toepassingen te voldoen, om interferentie van het magnetisch veld te voorkomen, gebruik maken van NdFeB-magneet,Het kan de magnetische kracht voor altijd behouden..

Hoe u uw magnetische connector bestelt bij UPE

1Geef uw eisen in.

Neem contact op met ons verkoopteam via:

E-mail:Unie@upetech.net]

Telefoon: [+86 13434524996]

Online formulier: [www.pogopinsconnector.com]

Geef details:

✔ Toepassing (bijv. medische, automobielindustrie, consumentenelektronica)

✔ Type aansluiting (bijv. magnetische snoer, oplaadkabel)

✔ Specificaties (spanning, stroom, afmetingen, waterdichtheid, enz.)

✔ Hoeveelheid en doorlooptijd

2. Krijg een aangepaste oplossing (indien nodig)

Onze ingenieurs zullen uw behoeften beoordelen en een aangepast ontwerp voorstellen (indien nodig).

We delen 3D-modellen, monsters of technische tekeningen voor goedkeuring.

Betalingstermijn:

50% aanbetaling (vooraf betaald): dekt de productiekosten (materialen, arbeid).

50% saldo (betaald vóór verzending): zorgt voor kwaliteitscontrole en betrokkenheid van beide partijen.

Betalingswijze:

T/T (bankoverdracht),PayPal,OCBC Bank

Aanbeveling:

Gebruik PayPal voor monsters (veiliger).

Gebruik T/T voor bulkorders (lagere vergoedingen).

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
