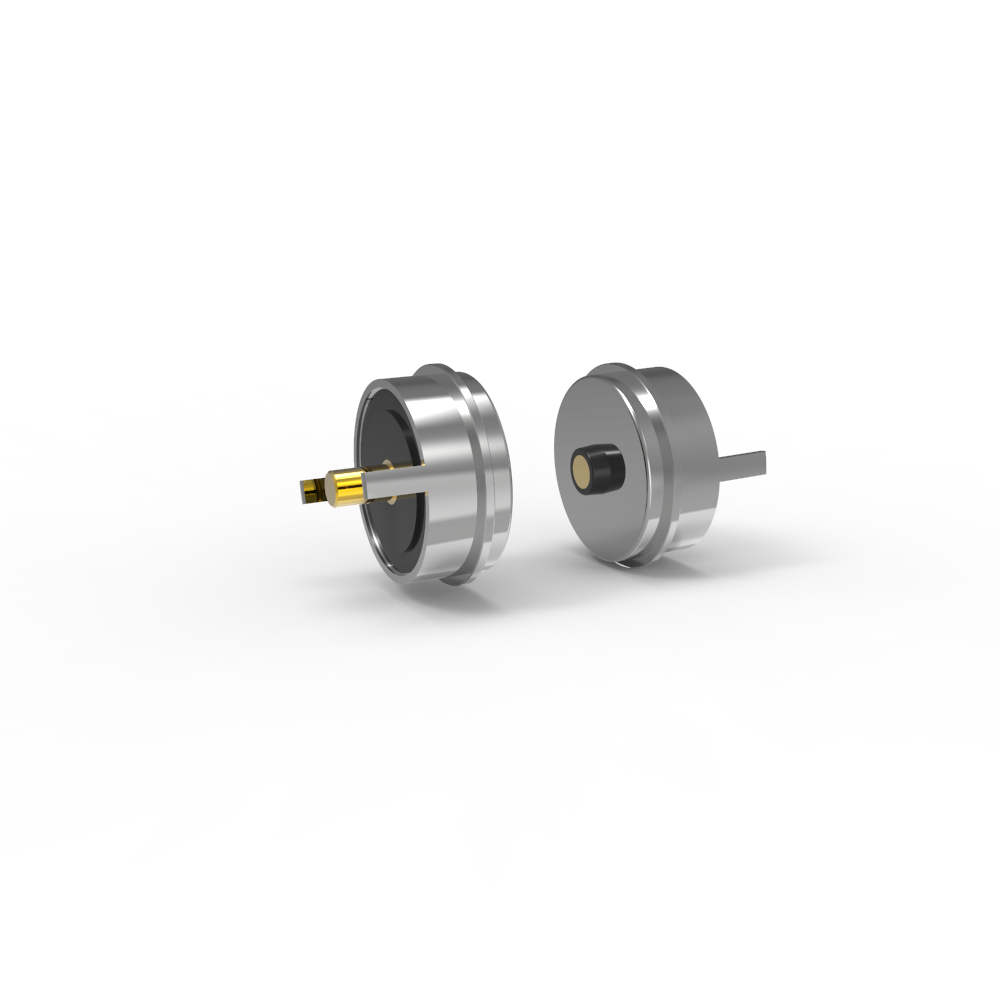

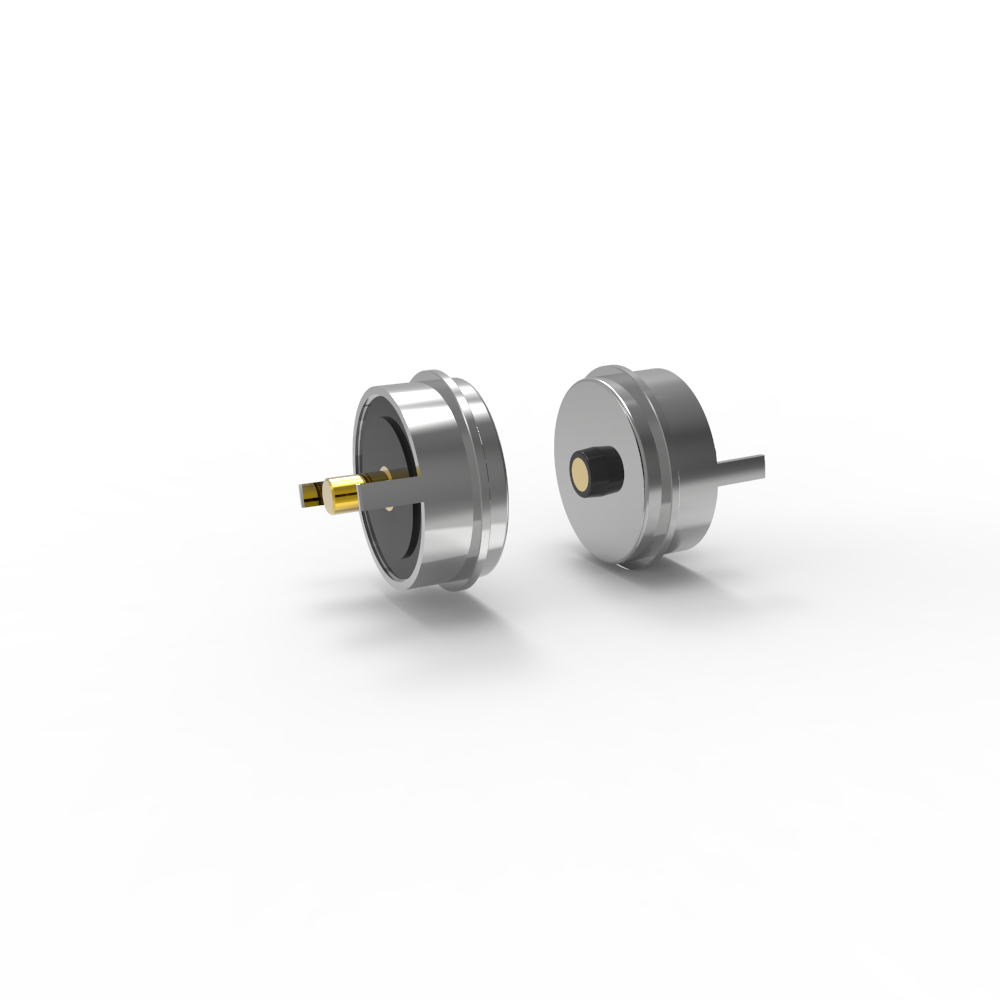

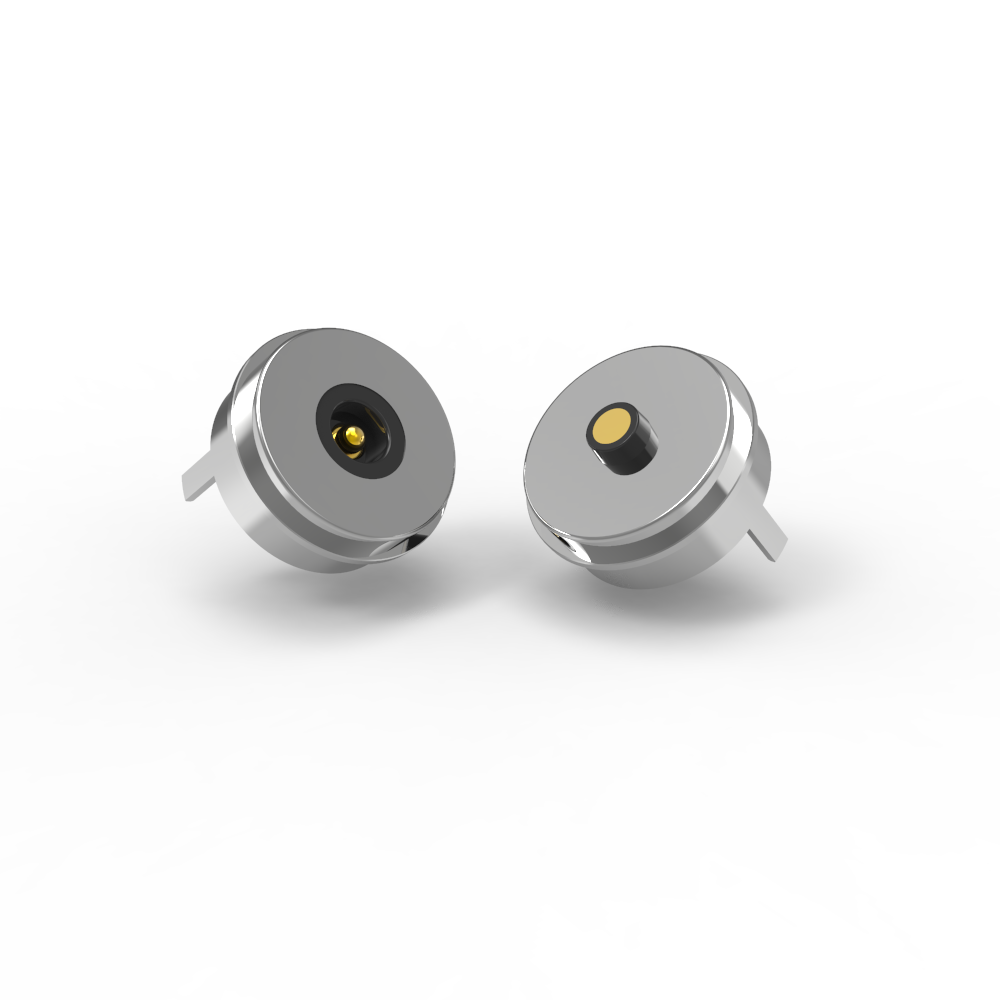

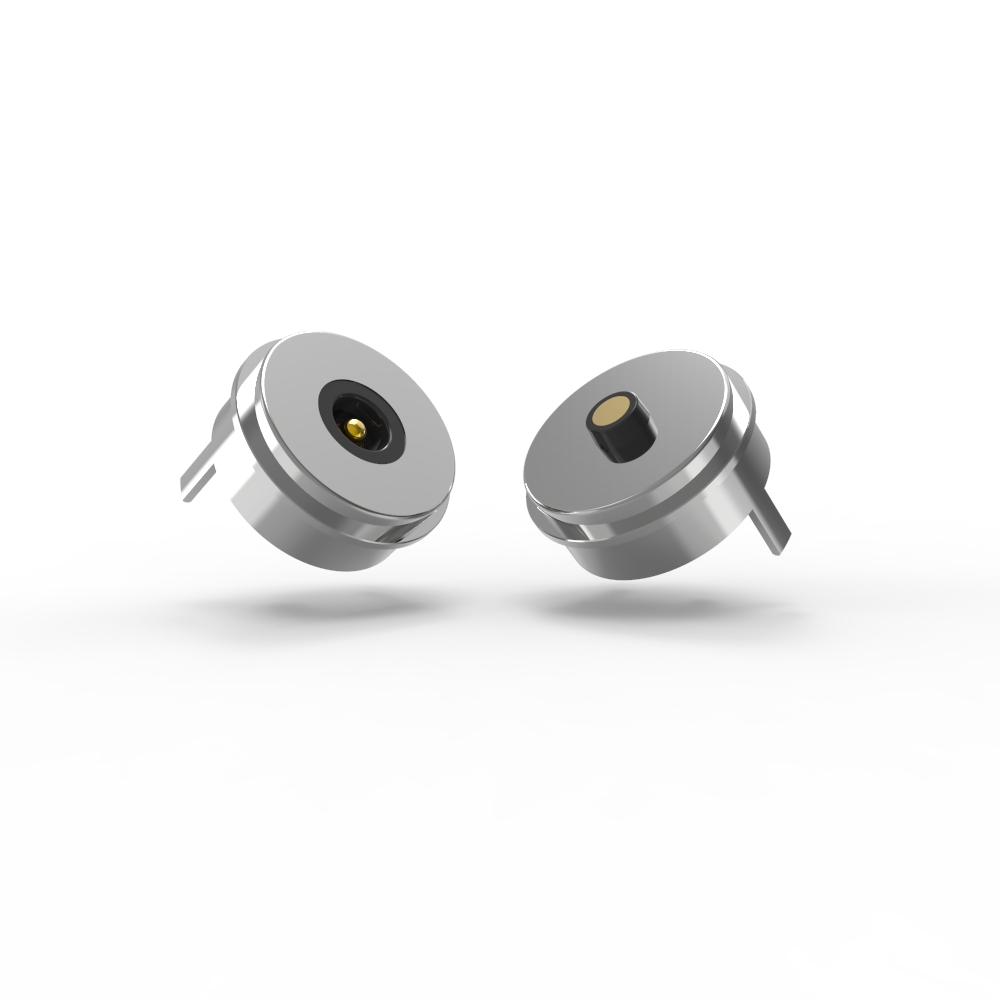

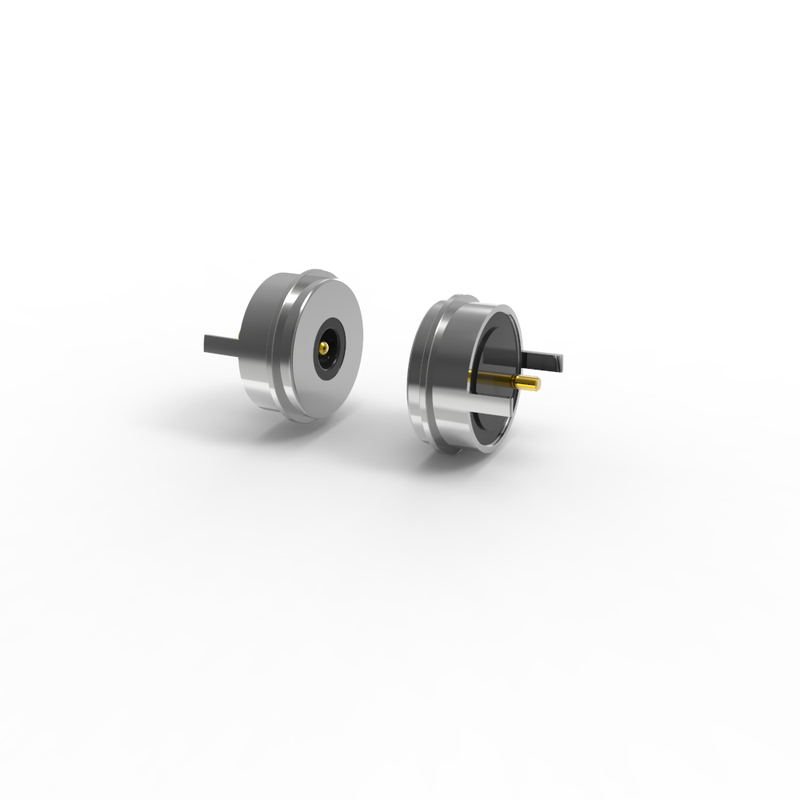

Dia 10,0 mm mannelijke en vrouwelijke 2-pins ronde magnetische pogo-pin connector met 5A stroom

Dia 10.0mm mannelijke en vrouwelijke 2pin ronde magnetische pogo pin connector met 5A stroom.

UPE is een professionele fabrikant van magnetische connectoren en magnetische kabels.

We hebben onze eigen professionele ontwerpers om aan al uw eisen te voldoen en magnetische connector aanpassingsservice te bieden.Verschillende magnetische Pogo Pin connector producten en oplossingen kunnen worden ontworpen volgens de verschillende behoeften van de klant.

Magnetische aansluiting alle materialen voldoen aan RoHS & REACH Conformity.

Alle magnetische connectoren zijn 100% geslaagd bij de Short & Open Circuit Test.

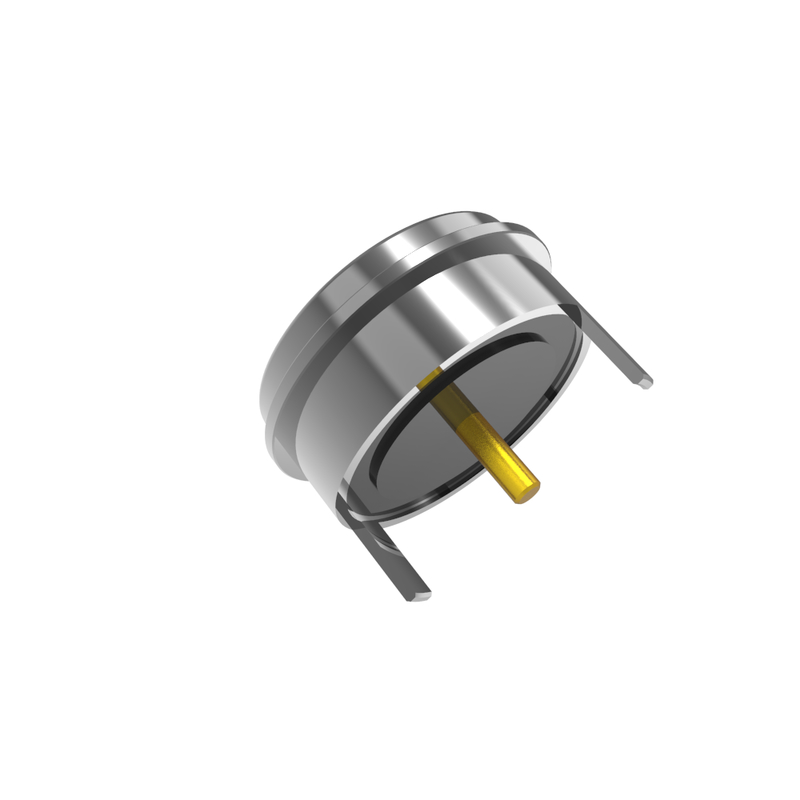

Mannelijk magnetisch verbindingsdeel

...Materieel:

Plunger:loodvrij C6801, met een laag van 5U" Min Au over 60~100U" Ni;
Vaten:loodvrij C6801, met een laag van 5U"Min Au over 60~100U"Ni;
Vlam:SUS 304 met een laag van 1U"Au;
Housing: zwart HTN+30%GF UL94 V-0;
Schelp: loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
Mechanische:
De kracht van de veer: 80 g ± 20 g, bij een werkslag van 1,0 mm.
Volle stork:1.2mm.
Mechanische levensduur: 50.000 cycli min.
...elektrisch:
Spanning:12.0 V.
Stroom:5.0 A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...product dat voldoet aan ROHS of REACH.
...zoutspray test: 48 uur.
.. & Sleutel inspectie dimensie.
... Beschrijving van de producttoepassing (niet beperkt tot het volgende):
1.Plug-in PCB-platen voor lassen;
2.Het vormen en inkapselen van draden na het lassen;
3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;
4.Molding injectie gieten van ingebedde malen;
5Draden kunnen rechtstreeks worden gebonden.

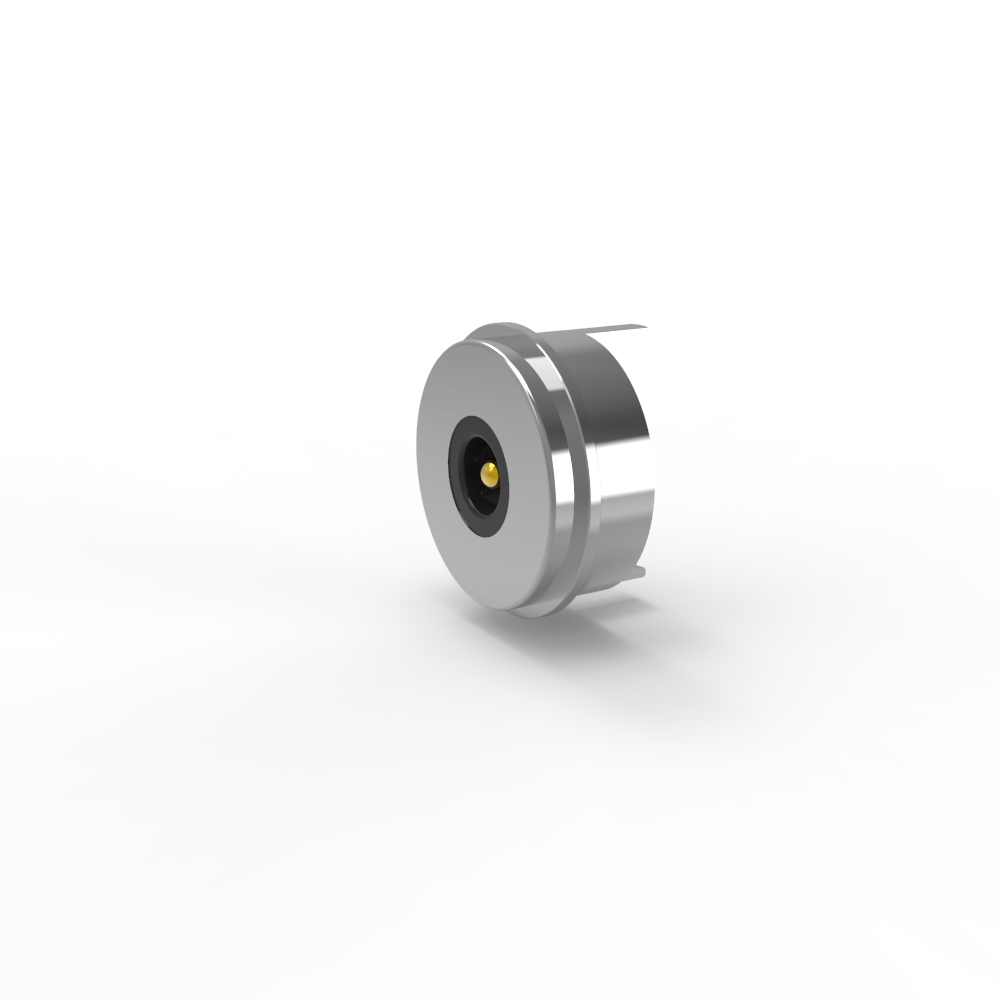

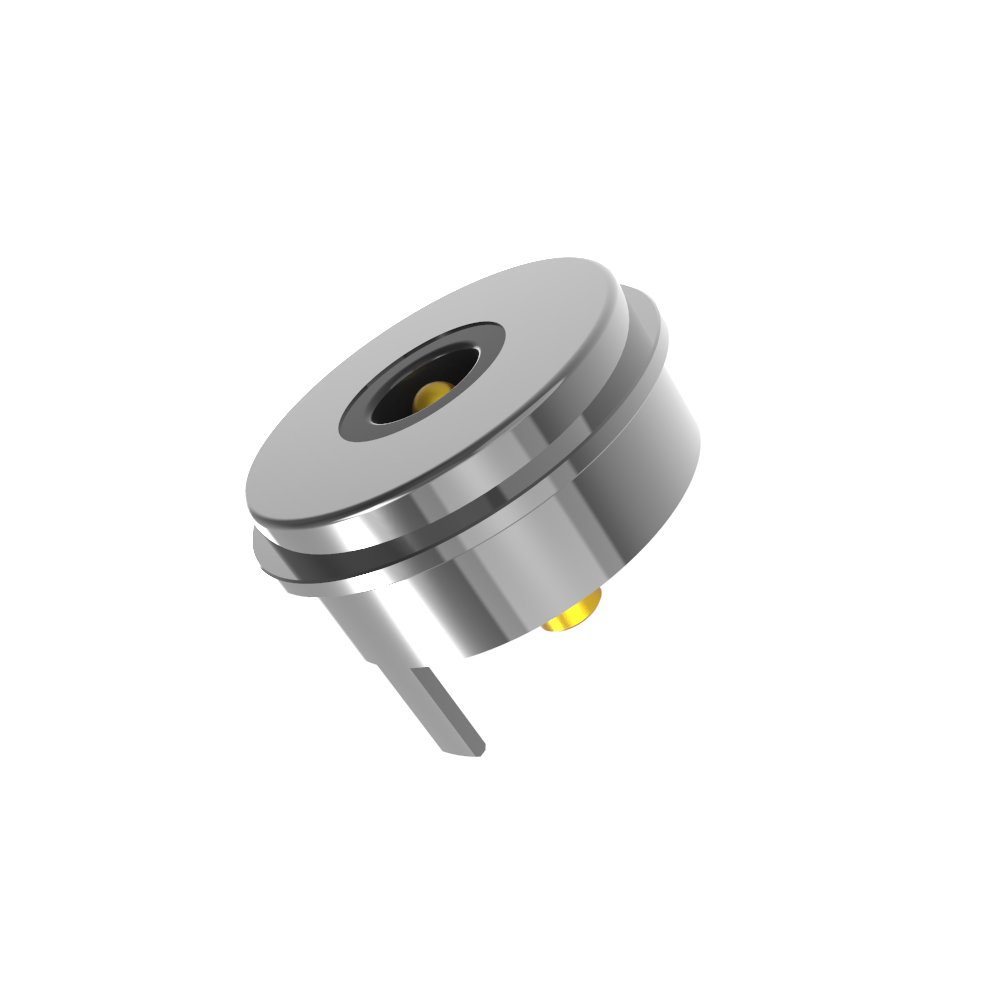

Vrouwelijk magnetisch verbindingsdeel

...Materialen:
PIN:loodvrij C6801, met een laag van 5U"Min Au over 60~100U"Ni;
Housing: zwart HTN+30%GF UL94 V-0;
Schelp: loodvrijC6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
Elektrisch:
Spanning:12.0 V.
Stroom:5.0 A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...product dat voldoet aan ROHS of REACH.
...zoutspray test: 48 uur.
... & Sleutel inspectie dimensie.
... Beschrijving van de producttoepassing (niet beperkt tot het volgende):
1.Plug-in PCB-platen voor lassen;
2.Het vormen en inkapselen van draden na het lassen;
3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;
4.Molding injectie gieten van ingebedde malen;
5Draden kunnen rechtstreeks worden gebonden.

Parameter voor gelijkstroommagnetische aansluitingen:

Circulaire mannelijke magnetische connector technische tekening

Technische tekening van cirkelvormige vrouwelijke magnetische aansluiting

PCB-opstelling:

Voordelen van magnetische connector:

●Humaniseren van het ontwerp van de automatische adsorptieverbinding;

●Gehumaniseerde anti-val: het is gemakkelijk te verwijderen van de laadinterface en het is niet gemakkelijk om het apparaat te verwijderen;

●Levensduur: maximaal 100.000-200.000 cycli;

● waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);

● Snelle laadtijd: het ontwerp van de 5A-10A-magneetconnector weerstaat grote stroomoverdracht;

● Het uiterlijk van de magnetische aansluiting kan worden aangepast aan het ontwerp van het toepassingsapparaat van de klant;

●De structuur van het product is kortcircuitbestendig en onfeilbaar;

●High frequency signal transmission, kan de traditionele USB2.0 HDMI 1.3 functie Video&Audio signaal transmissie vervangen

Toepassing van magnetische verbindingsproducten:
