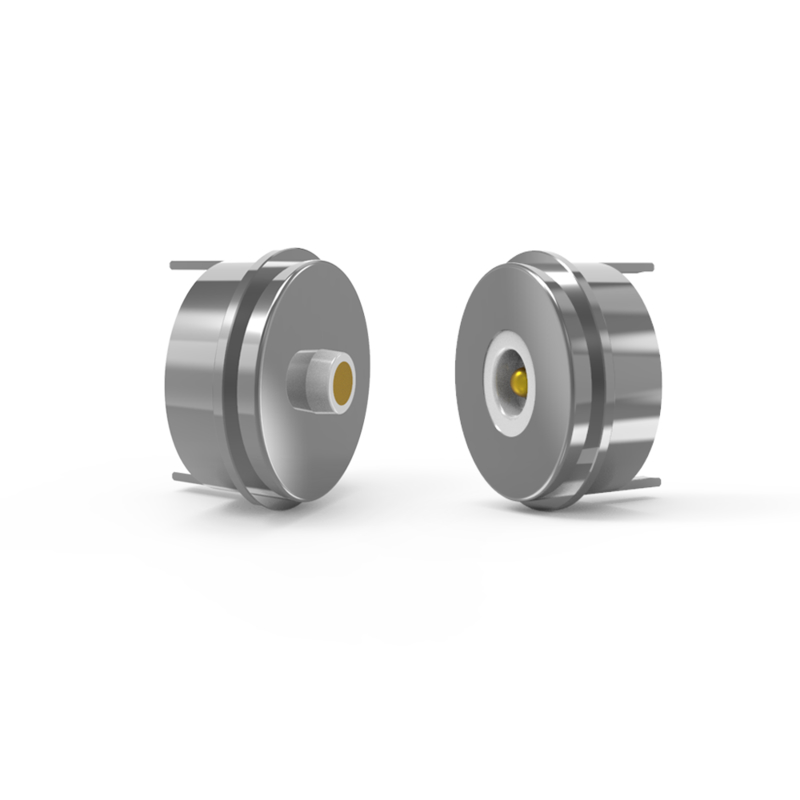

10 mm ronde mannelijke vrouwelijke magnetische aansluiting 12V 5A magnetische aansluiting

10 mm ronde  mannelijke vrouwelijke magnetische connector 12V 5A magnetische voedingsconnector.

UPE professioneel ontwerp en fabricage van magnetische connector, magnetische kabelconnector voor de klant.
U hoeft ons alleen uw ID en een beschrijving van de toepassing van uw producten met uw vereisten te geven, dan zal onze engineer u suggesties geven en we kunnen u ook helpen bij het afwerken van het ontwerp van uw producten, of UPE ontwerpt het voor u als u dat nodig heeft.

Mannelijk Magnetische Connector Onderdeel

...Materiaal:

Plunjer: Loodvrij C6801, plating 5U" Min Au over 60~100U"Ni;
Loop: Loodvrij C6801, plating 5U"Min Au over 60~100U"Ni;
Veer: SUS 304 plating 1U"Au;
Behuizing: Wit LCP+30%GF UL94 V-0;
Omhulsel: Loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
...Mechanisch:
Veerkracht: 80g±20g, bij 1,0 mm werkingsslag.
Volledige slag: 1,2 mm.
Mechanische levensduur: 50000 cycli Min.
...Elektrisch:
Spanning: 12,0 V.
Stroom: 5,0 A.
Contactweerstand: 50mΩMax (PIN).
100% open en kortsluitingstest.
...ROHS of REACH-conform product.
...Zoutsproeitest: 48H.
..& Belangrijkste inspectieafmeting .
… Producttoepassingsbeschrijving (niet beperkt tot het volgende):
1. Plug-in lassen PCB-bord;
2. Vormen en inkapselen na het lassen van draden;
3. Een overdrachtterminal van dat PCB-bord kan worden toegevoegd;
4. Mlding spuitgieten van inbedbare mal;
5. Draden kunnen direct worden verbonden.

Vrouwelijke Magnetische Connector Onderdeel

...Materialen :
PIN: Loodvrij C6801, plating 5U"Min Au over 60~100U"Ni;
Behuizing: Wit LCP+30%GF UL94 V-0;
Omhulsel: Loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
....Elektrisch:
Spanning: 12,0 V.
Stroom: 5,0 A.
Contactweerstand: 50mΩMax (PIN).
100% open en kortsluitingstest.
...ROHS of REACH-conform product.
...Zoutsproeitest: 48H.
...& Belangrijkste inspectieafmeting .
… Producttoepassingsbeschrijving (niet beperkt tot het volgende):
1. Plug-in lassen PCB-bord;
2. Vormen en inkapselen na het lassen van draden;
3. Een overdrachtterminal van dat PCB-bord kan worden toegevoegd;
4. Mlding spuitgieten van inbedbare mal;
5. Draden kunnen direct worden verbonden.

DC Magnetische  Connectoren Parameter:

Cirkelvormige Mannelijke Magnetische Connector Technische Tekening

Cirkelvormige Vrouwelijke Magnetische Connector Technische Tekening

PCB-lay-out:

Voordelen van Magnetische Connector:

●Humaniseer ontwerp van automatische adsorptie-verbindingservaring;

●Gehumaniseerd anti-val: het is gemakkelijk te verwijderen van de oplaadinterface, en het is niet gemakkelijk om het apparaat te verwijderen;

●Levensduur: tot 100.000-200.000 cycli;

●Waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);

●Snel oplaadtijd: 5A-10A magneetconnectorontwerp is bestand tegen grote stroomoverdracht;

●Het uiterlijk van de magnetische connector kan worden afgestemd op het ontwerp van het applicatieapparaat van de klant;

●Product anti-kortsluitingsstructuurontwerp en onfeilbaar;

●Realiseer hoogfrequente signaaloverdracht, kan de traditionele USB2.0 HDMI 1.3-functie Video & Audio-signaaloverdracht vervangen

●Ruimtebesparende vrouwelijke connectoren en PCB-adapters kunnen pogo-type en SMT DIP patch-snoerverbindingen realiseren

●De uitstekende corrosiebestendigheidsklasse (48H-120H) voldoet aan de eisen voor gebruik in zware omgevingen

●Uitstekende uitbreidbare interfaces, die (Power Signal, Video Audio, Jack, Etc.) kunnen implementeren

●De ontwikkelingstijd is kort, de kosten voor het maken van de mal zijn laag en het is geschikt voor maatwerk

Toepassing van magnetische connectorproducten:
