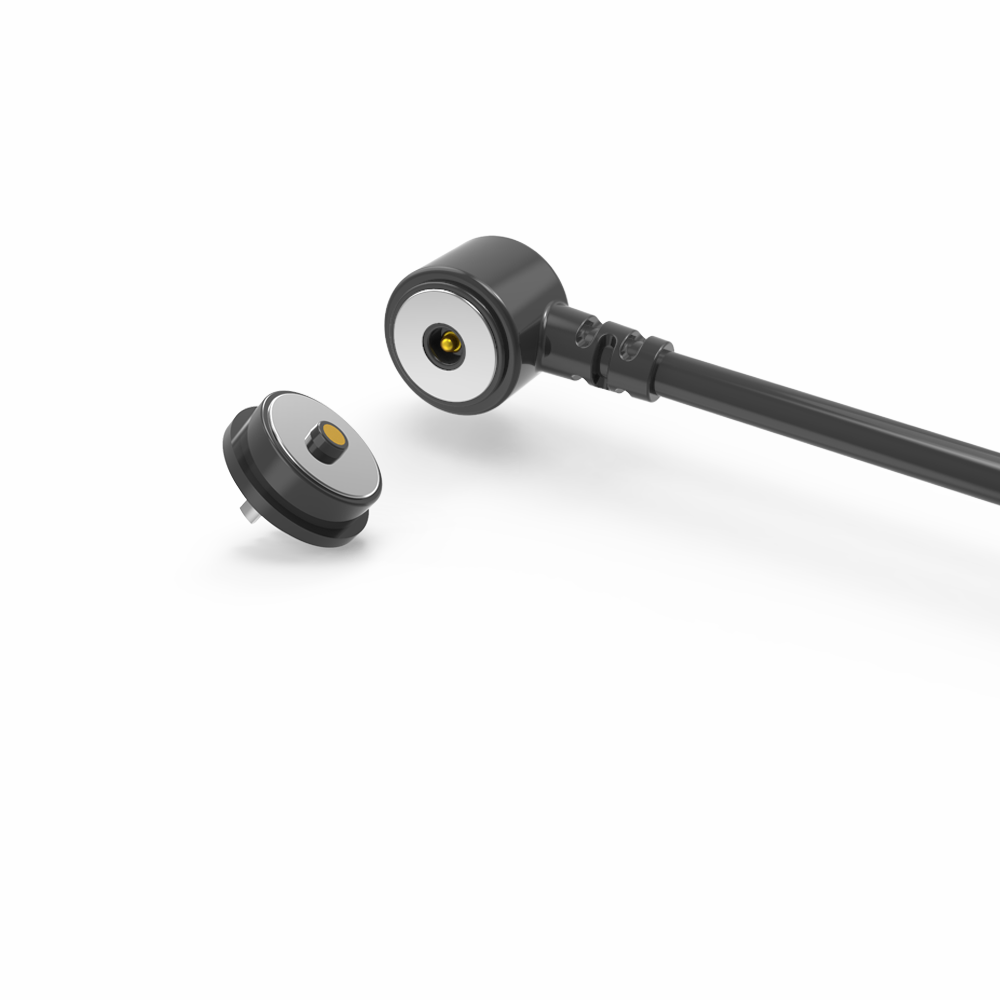

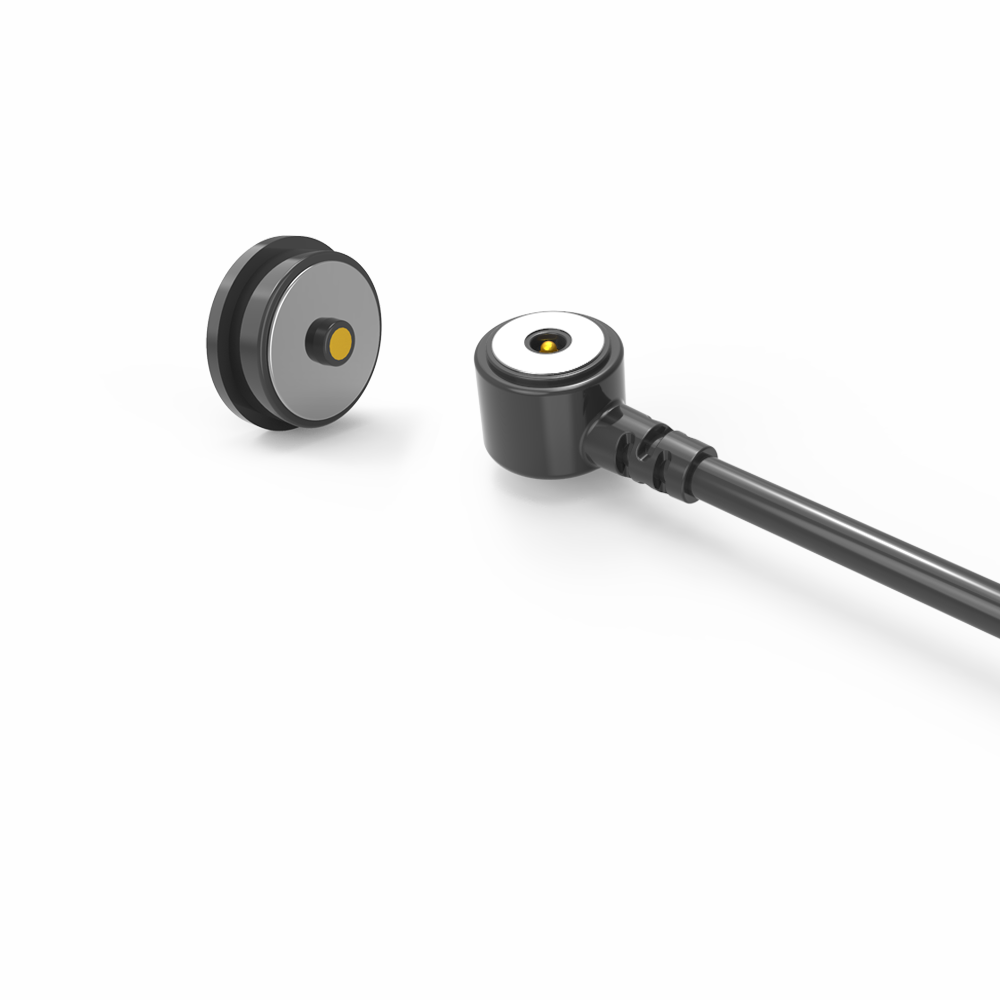

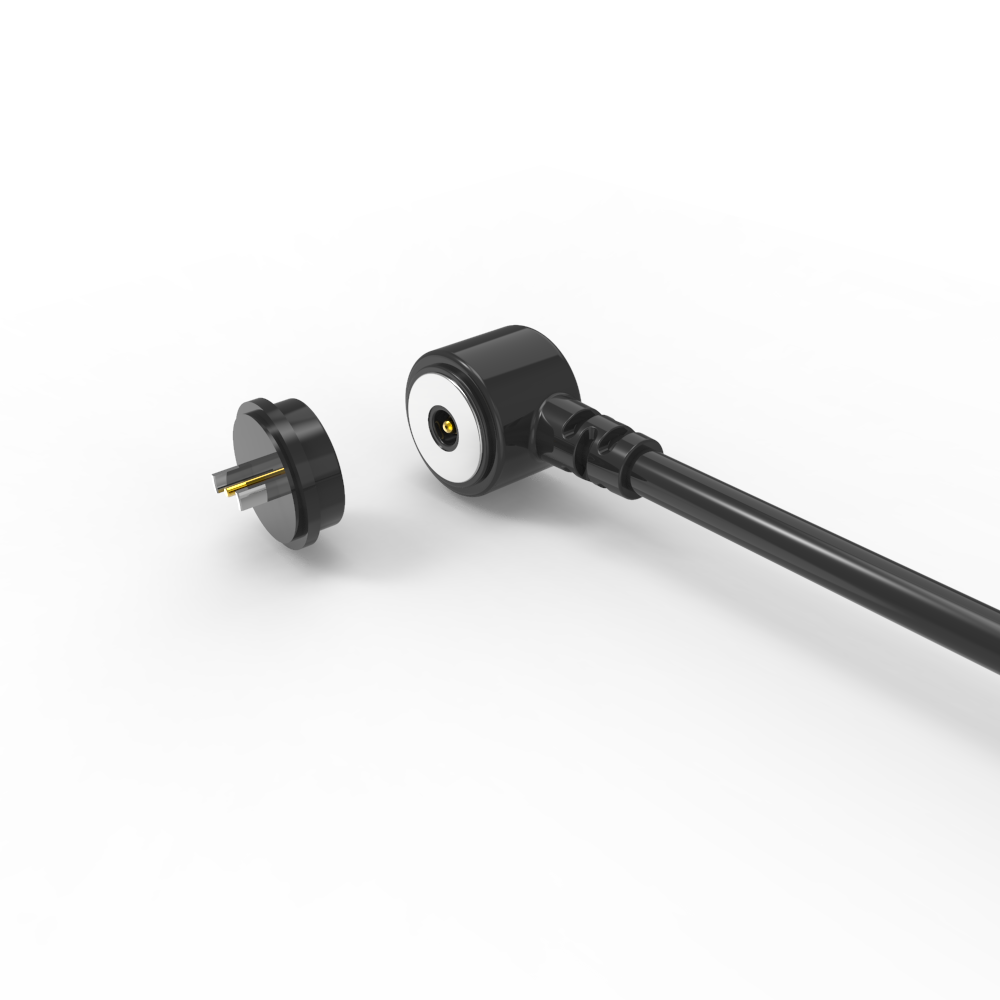

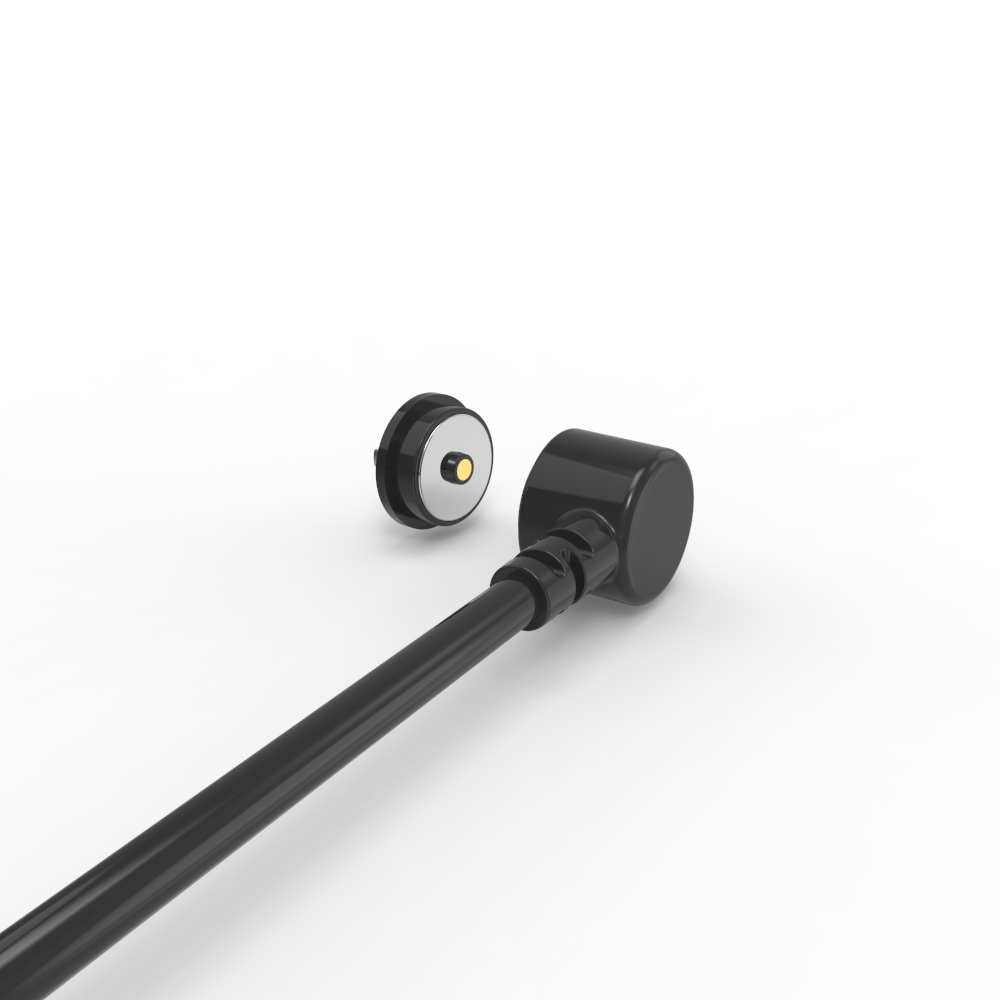

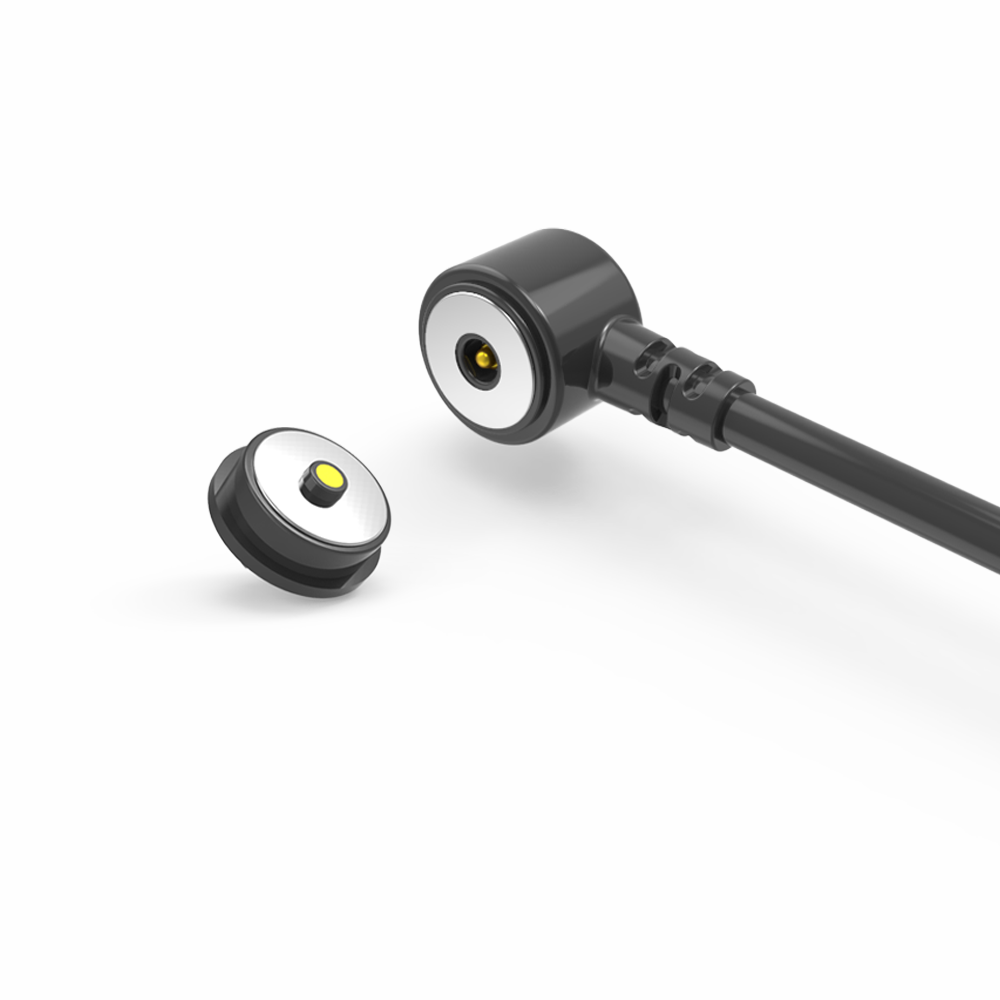

Dia 10,0 mm ronde mannelijke en vrouwelijke magnetische DC-kabelconnector met micro-projector

Dia 10,0 mm ronde mannelijke en vrouwelijke magnetische DC-kabelconnector met microprojector, magnetische pogo pin hebben het voordeel van automatische adsorptie, eenvoudig te bedienen. De pogo pin heeft een goede elektrische geleidbaarheid en corrodeert niet gemakkelijk in een zware omgeving.

Union Precision Electronic Co.,Ltd (UPE)  is toegewijd aan high-end Pogo Pin, Pogo Pin connectoren, magnetische connectoren en het ontwerp, de ontwikkeling, de productie en de verkoop van ondersteunende producten als een high-tech bedrijf.

We houden ons aan continue technologische innovatie en hoogwaardige producten als de kern van de bedrijfsontwikkeling. Een professioneel en ervaren technisch team heeft meer dan 15 jaar ervaring in de relevante connectorindustrie. UPE heeft vele jaren werkervaring in productontwikkeling en -fabricage. UPE garandeert de productkwaliteit tijdens productontwerp, -ontwikkeling en -fabricage. Tegelijkertijd kan het klanten ook technische ondersteuning bieden, zoals synchrone ontwikkeling.

Producten voldoen aan de EU ROHS-, REACH- en HF-milieubeschermingsnormen.

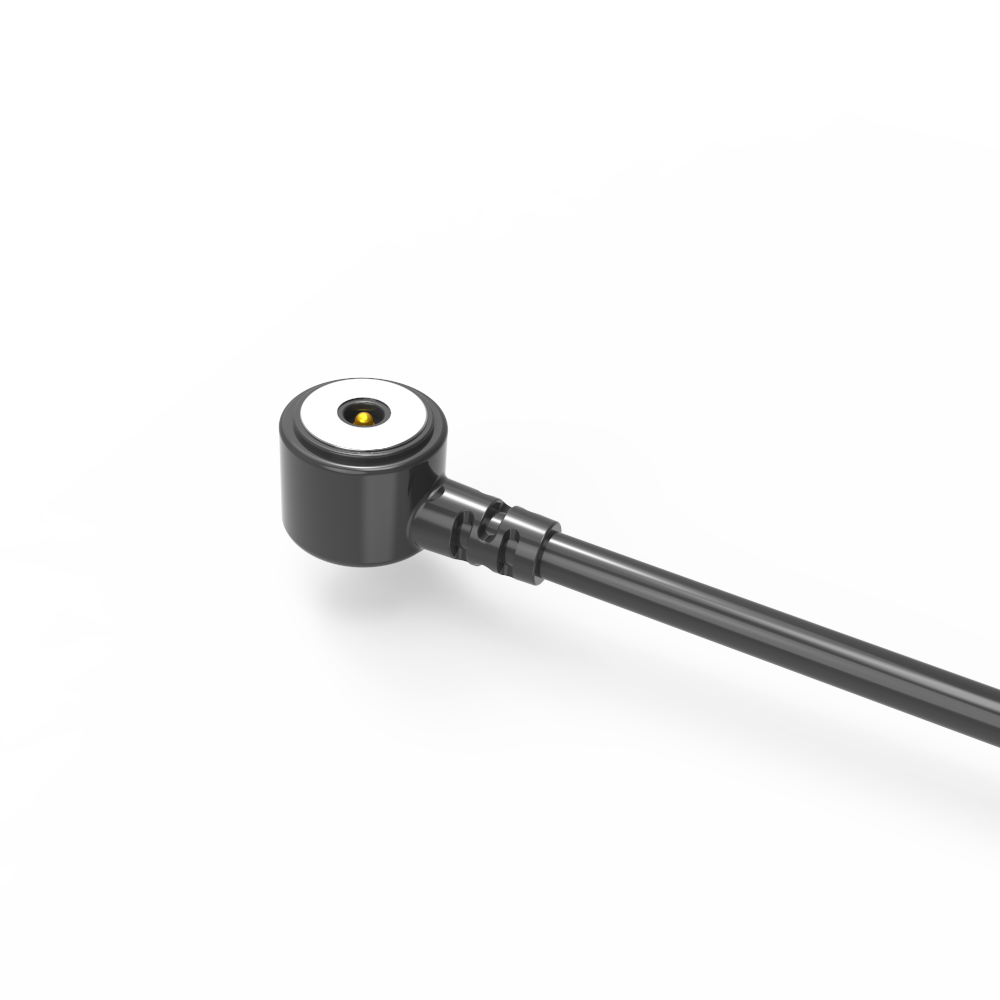

Mannelijke magnetische kabelconnector:

...Materialen:
Pogo Pin: Messing (Plunger & Barrel plating 5U" Min Au over 60~100U"Ni);
Behuizing: zwart HTN+30%GF UL94 V-0;
Magneet: NdFeB N52 Plating Ni;
Kabel: zwart OD 3.5*2C(TC65*0.08),
Draadmantel: zwart TPE 90A .
Connector mantel: zwart TPE 90A..
...Mechanisch:
Veerkracht: 70g±20g, bij 1,0 mm werkstroom.
Volledige slag: 1,2 mm.
Mechanische levensduur: 10000 cycli Min..
...Elektrisch:
Spanning: 12 V.
Stroom: 3A.
Contactweerstand: 50mΩMax (PIN).
100% open en kortsluitingstest.
...ROHS- of REACH-conform product.
...Zoutsproeitest: 48 H.

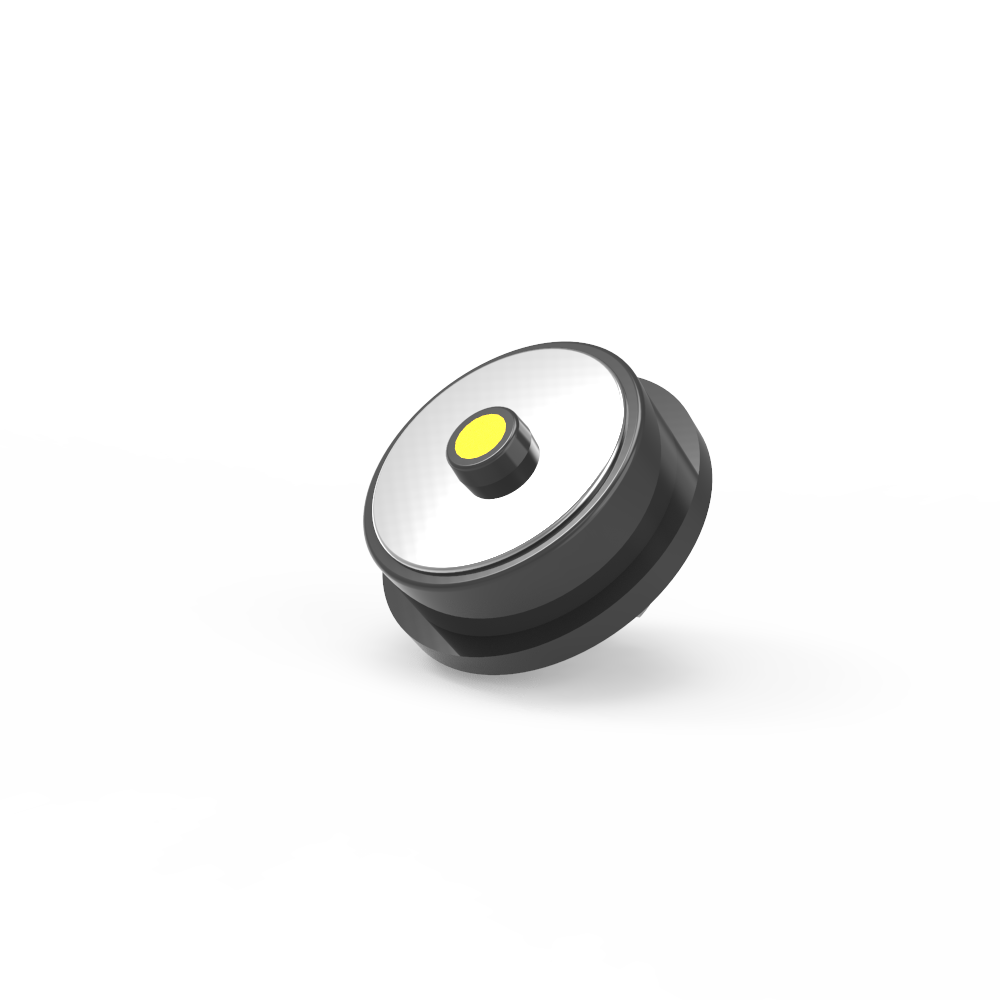

Vrouwelijke magnetische connector:

..Materialen :
PINr: Loodvrij C6801, plating 5U" Min Au over 60~100U"Ni;
Behuizing: Zwart HTN+30%GF UL94 V-0 ;
Shell: Loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
....Elektrisch:
Spanning: 12,0 V.
Stroom: 3,0A.
Contactweerstand: 50mΩMax (PIN).
100% open en kortsluitingstest.
...ROHS- of REACH-conform product.
...Zoutsproeitest: 48H.
… Producttoepassingsbeschrijving (niet beperkt tot het volgende):
1. Plug-in las PCB-bord;
2. Vormen en inkapselen na het lassen van draden;
3. Een overdrachtterminal van dat PCB-bord kan worden toegevoegd;
4. Vorminjectie van inbedbare mal;
5. Draden kunnen direct worden gebonden.

 Let op:
1. Magneet gebruikt NdFeB-materiaal, het kan de magnetische kracht voor altijd behouden (behalve hoge temperatuur, gebroken, dezelfde poolverbinding)

2. Magneet heeft magnetische veldinterferentie

3. Kan kortsluitbeveiliging ontwerpen

Hoe magnetische connectoren werken?

. Beide zijden verbinden magnetisch wanneer ze in de buurt van elkaar worden geplaatst
. Licht aan de achterkant van de stekker geeft aan dat er stroom vloeit
. Wanneer de zijden uit elkaar worden getrokken, stopt de stroom onmiddellijk
. Ze voorkomen kortsluiting omdat de connectoren elkaar afstoten, en als ze aantrekken, is dat op de geïsoleerde delen (omdat beide connectoren dezelfde magnetische pool vrijmaken)

Cirkelvormige 2-pins magnetische kabelconnectoren Parameter:

Cirkelvormige 2-pins  Mannelijke magnetische kabelconnector Technische tekening

Cirkelvormige 2-pins  Vrouwelijke magnetische connector Technische tekening

Reaanbevolen pcb-lay-out

Voordelen van magnetische connector:

1. Moeiteloze gebruikerservaring

.Automatische adsorptie: verbindt gemakkelijk met een simpele "snap"-actie – geen precieze uitlijning nodig.

.Anti-valbeveiliging: maakt schoon los onder spanning (bijv. struikelen over de kabel), waardoor apparaten worden beschermd tegen schade.

2. Uitzonderlijke duurzaamheid

.Hoge cycli: beoordeeld voor 100.000–200.000 verbind/ontkoppelcycli – ver overtreffend standaard connectoren.

.Robuust ontwerp: versterkte structuur is bestand tegen fysieke belasting en veelvuldig gebruik.

3. Milieubestendigheid

.IPX8 waterdichtheid: apparaatzijde (vrouwelijke) poort is bestand tegen onderdompeling (ideaal voor wearables, medische apparatuur, buitentoestellen).

.Stofbestendigheid: afgedicht ontwerp voorkomt binnendringen van deeltjes.

4. Krachtige stroomvoorziening

.Ondersteuning voor snel opladen: verwerkt 5A–10A stromen, waardoor snel opladen voor energieverslindende apparaten mogelijk is.

.Lage weerstand: geoptimaliseerd voor efficiënte hoogstroomoverdracht met minimaal energieverlies.

5. Ontwerpflexibiliteit

.Aanpasbare esthetiek: vorm, kleur en branding op maat gemaakt om te passen bij hostapparaten (bijv. wearables, IoT-gadgets).

.Aanpassingsvermogen van de vormfactor: kan worden ontworpen voor ultraslanke profielen of gespecialiseerde behuizingen.

6. Verbeterde veiligheid

.Anti-kortsluiting: ingebouwde bescherming tegen onbedoelde kortsluiting tijdens verbinding/verkeerde uitlijning.

.Foolproof polariteit: fysiek ontwerp voorkomt onjuiste invoeging (omgekeerde polariteitsbescherming).

7. Geavanceerde signaalcapaciteit

.Hoge snelheid data: ondersteunt USB 2.0, HDMI 1.3, audio/videosignalen – vervangt traditionele poorten zonder de functionaliteit in gevaar te brengen.

.Signaalintegriteit: behoudt stabiele transmissie voor video/audio, zelfs bij frequente ontkoppelingen.

Producttoepassingsgebieden zijn:

1. Draagbare apparaten (smartwatches, huisdierzoeker, slimme armband) opladen/kabel
2. Laptop, tablet-pc, PDA, handheld dataterminal;
3. Medische apparatuur, draadloze apparaten, data communicatie apparatuur, telecommunicatie apparatuur, automatisering en industriële apparatuur;
4. Luchtvaart, ruimtevaart, militaire communicatie en militaire elektronica
5. Auto, autonavigatie, tester en meetapparatuur
