Vervaardiging van connectoren voor witte magnetische kabels voor huishoudelijke apparaten

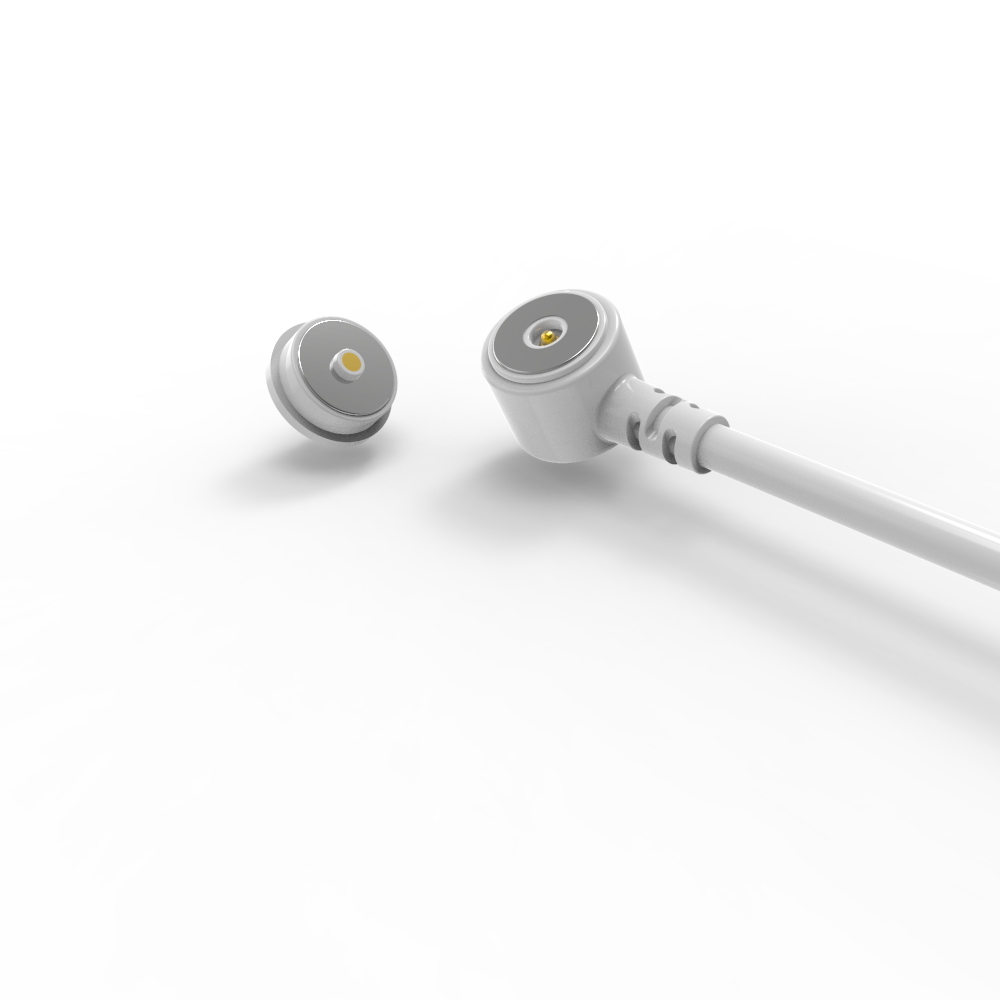

Dia 10,0 mm witte magnetische kabelconnector fabricage voor huishoudelijke apparaten.

UPE is een professionele fabrikant van magnetische connectoren & magnetische kabelconnectoren.

UPE magnetische oplaadkabelconnectoren hebben de kenmerken van een lange levensduur en kortsluitbeveiliging, sterke magnetische kracht en veiligheid, enz. We richten ons ook op het ontwikkelen van hoogwaardige connectoren, onze magnetische connector serie biedt alle gangbare functies.

De producten worden voornamelijk verkocht in Europa, de Verenigde Staten, Canada, Australië en ontwikkelde landen en regio's in Azië.

 Let op:
1. Magneet gebruikt NdFeB-materiaal, het kan de magnetische kracht voor altijd behouden (behalve bij hoge temperaturen, breuk, verbinding van dezelfde pool)

2. Magneet heeft magnetische veldinterferentie

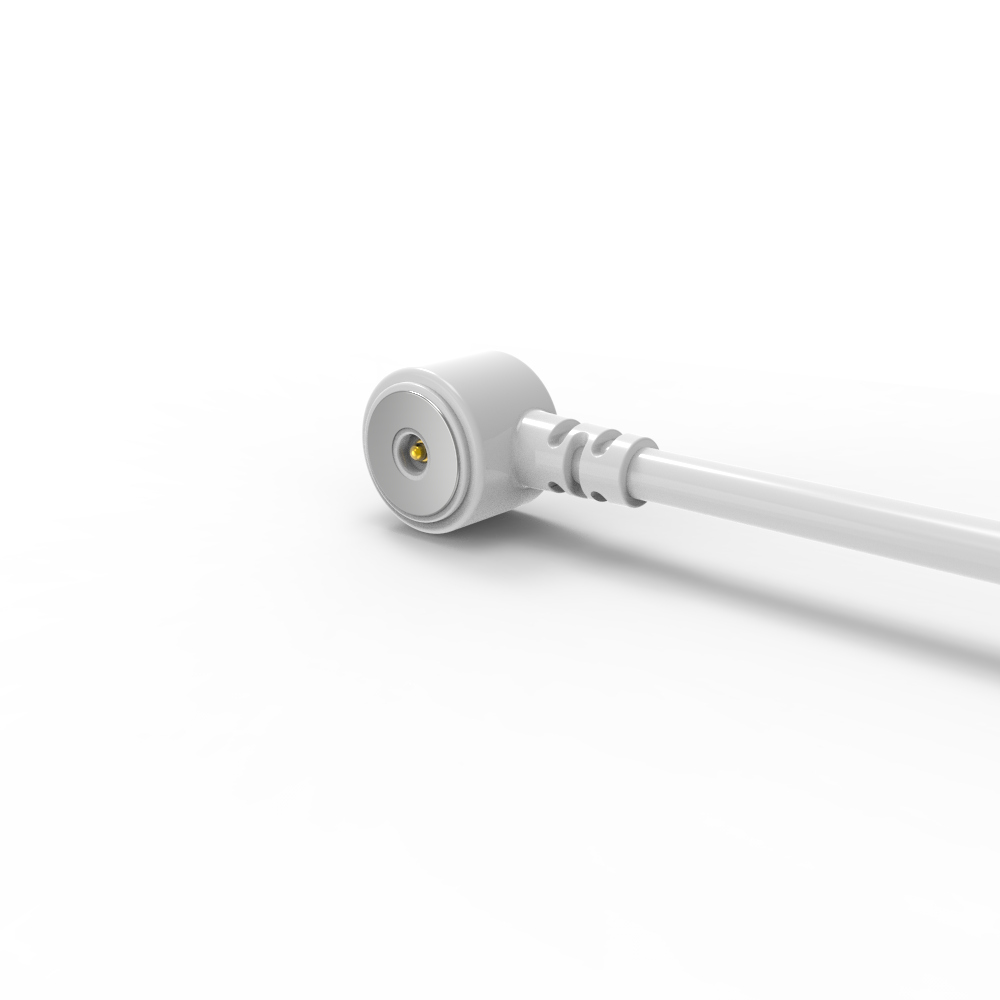

Mannelijke magnetische kabelconnector:

...Materialen:
Pogo Pin: Messing (Plunger & Barrel plating 5U" Min Au over 60~100U"Ni);
Behuizing: Wit LCP+30%GF UL94 V-0;
Magneet: NdFeB N52 Plating Ni;
Kabel:Wit OD 3.5*2C(TC65*0.08),
Draadmantel:WitTPE 90A .
Connector mantel: Wit TPE 90A..
...Mechanisch:
Veerkracht: 70g±20g, bij 1,0 mm werkingsslag.
Volledige slag: 1,2 mm.
Mechanische levensduur: 10000 cycli Min..
...Elektrisch:
Spanning: 12 V.
Stroom: 3A.
Contactweerstand: 50mΩMax (PIN).
100% open en kortsluitingstest.
...ROHS- of REACH-conform product.
...Zoutsproeitest: 48 H.

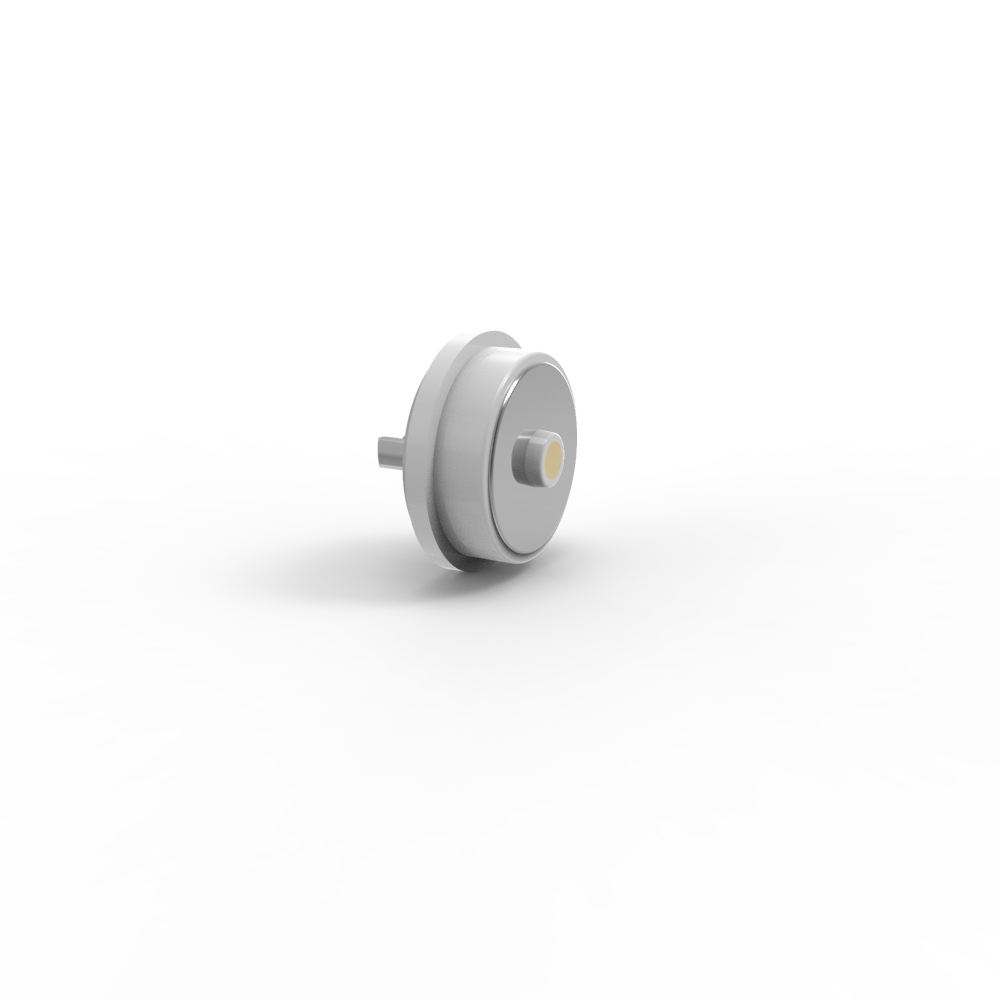

Vrouwelijke magnetische connector:

..Materialen:
PINr: Loodvrij C6801, plating 5U" Min Au over 60~100U"Ni;
Behuizing: Wit LCP+30%GF UL94 V-0;
Omhulsel: Loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
....Elektrisch:
Spanning: 12,0 V.
Stroom: 3,0A.
Contactweerstand: 50mΩMax (PIN).
100% open en kortsluitingstest.
...ROHS- of REACH-conform product.
...Zoutsproeitest: 48H.
… Producttoepassingsbeschrijving (niet beperkt tot het volgende):
1. Plug-in lassen van PCB-bord;
2. Vormen en inkapselen na het lassen van draden;
3. Een overdrachtterminal van dat PCB-bord kan worden toegevoegd;
4. Mlding spuitgieten van inbedbare mal;
5. Draden kunnen direct worden verbonden.

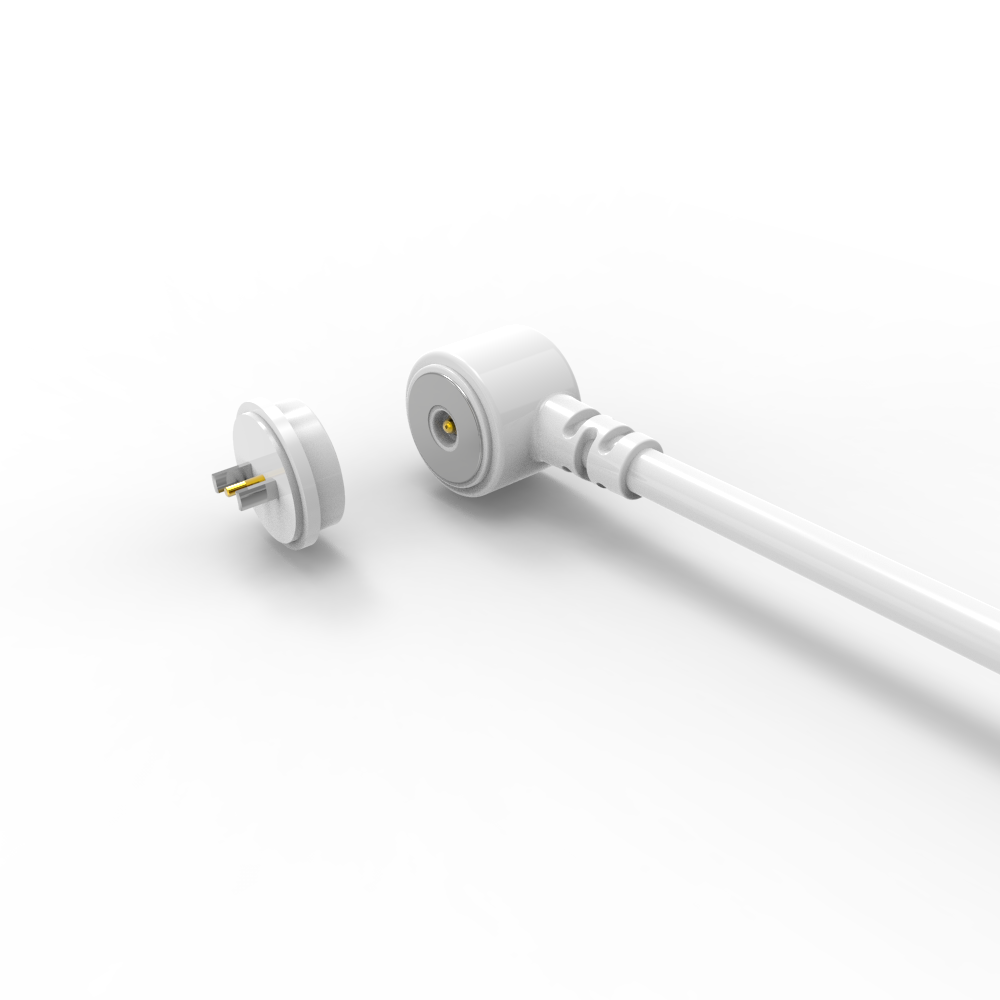

Cirkelvormige 2-pins magnetische kabelconnectoren Parameter:

Cirkelvormige 2-pins  Mannelijke magnetische kabelconnector Technische tekening

Cirkelvormige 2-pins  Vrouwelijke magnetische connector Technische tekening

Aanbevolen pcb-lay-outVoordelen van magnetische connector:

●Humaniseer ontwerp van automatische adsorptie-verbindingservaring;

●Gehumaniseerd anti-val: het is gemakkelijk te verwijderen van de oplaadinterface, en het is niet gemakkelijk om het apparaat te verwijderen;

●Levensduur: tot 100.000-200.000 cycli;

●Waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);

●Snelle oplaadtijd: 5A-10A magnetisch connectorontwerp is bestand tegen grote stroomoverdracht;

●

De ontwikkelingstijd is kort, de kosten voor het maken van de mal zijn laag en het is geschikt voor maatwerk●

De ontwikkelingstijd is kort, de kosten voor het maken van de mal zijn laag en het is geschikt voor maatwerk●

De ontwikkelingstijd is kort, de kosten voor het maken van de mal zijn laag en het is geschikt voor maatwerk●

De ontwikkelingstijd is kort, de kosten voor het maken van de mal zijn laag en het is geschikt voor maatwerk●

De ontwikkelingstijd is kort, de kosten voor het maken van de mal zijn laag en het is geschikt voor maatwerk●

De ontwikkelingstijd is kort, de kosten voor het maken van de mal zijn laag en het is geschikt voor maatwerk●

De ontwikkelingstijd is kort, de kosten voor het maken van de mal zijn laag en het is geschikt voor maatwerkProducttoepassingen:

1. Lucht- en ruimtevaart, medische apparaten, elektronica in auto's, kleine huishoudelijke apparaten, geautomatiseerde industriële apparatuur, data-communicatieapparatuur, industriële inspectieapparatuur, draadloze apparaten, track-moving intelligente voertuigen

2: Virtual reality-apparaten (VR), onbemande luchtvoertuigapparaten, intelligente robotapparaten
3: Slimme draagbare producten, slimme positioneringsproducten (slimme horloges voor kinderen, slimme armbanden, draagbare mobiele telefoons, Bluetooth-hoofdtelefoons, enz.)
4: Slimme thuisapparaten, slimme handheld terminalapparaten, slimme sanitaire apparatuur, slimme buitensportapparatuur, slimme fysiotherapie- en schoonheidsapparaten
5: Consumentenelektronica, kleine huishoudelijke apparaten (printers, smartphones, computers, camera's, audiovisuele apparatuur, PDA)
Waarom voor ons kiezen?

1. R & D-team onafhankelijke ontwerp- en ontwikkelingsmogelijkheden, kan worden aangepast met productontwikkeling; je hebt alleen een ID, wij doen de rest voor je, gratis ontwikkeling, R&D-tijd 3-5 werkdagen.

2. Productprojecten van multi-programma selectie, rond, vierkant, rechthoekig, gevormde verbinding met het flexibele gebruik van de manier om een ​​mooie uitstraling te bereiken, ruimte te besparen, gemakkelijk aan te sluiten, magnetische kracht kan 1N tot 30N bereiken.

3. Verbindingsmanier: magneet naar magneet, magneet naar legering, magneet naar ijzeren platen enzovoort, om aan verschillende structuren en toepassingen te voldoen, magnetische veldinterferentie te voorkomen, NdFeB-magneet te gebruiken, het kan de magnetische kracht voor altijd behouden.

Hoe de magnetische kabelconnector te bestellen

Stap 1: Dien uw vereisten in

Geef deze belangrijke details:
✅

Na levering: Inspecteer op:✅

Na levering: Inspecteer op:✅

Na levering: Inspecteer op:. Vorm/grootte (bijv. cirkelvormig Ø5mm, haaks)
. Stroomsterkte (bijv. 8A snel opladen)
. IP-classificatie (bijv. IPX8 waterdicht)

. Signaaltype (bijv. USB 2.0 + 12V voeding)

Esthetisch (kleur, branding, oppervlakteafwerking)
✅

Na levering: Inspecteer op:Stap 2: Offerte & Overeenkomst

UPE biedt:
. Eenheidsprijs (volume kortingen voor 5K+ bestellingen)
. Levertijd (prototyping + massaproductie)
. Betalingsvoorwaarden (bijv. 50% aanbetaling, 50% vóór verzending)
Finaliseer: MOQ, leveringsschema, verpakking

Stap 3: Bestelling bevestigen & Betalen

Onderteken een PO of formele bestelovereenkomst
Betaal veilig via:

. Bankoverschrijving (SWIFT/TT)
. PayPal
. Letter of Credit (voor bulkbestellingen)
Stap 4: Productie & Verzending

✅
Na levering: Inspecteer op:✅

Na levering: Inspecteer op:Verzending:

. EXW
. Traceerbare logistiek (DHL, FedEx, zeevracht)
Stap 5: Kwaliteitsborging

✅
Na levering: Inspecteer op:✅

Na levering: Inspecteer op:. Dimensionale nauwkeurigheid
. Signaal/vermogensprestaties
. Consistentie van de afwerking
