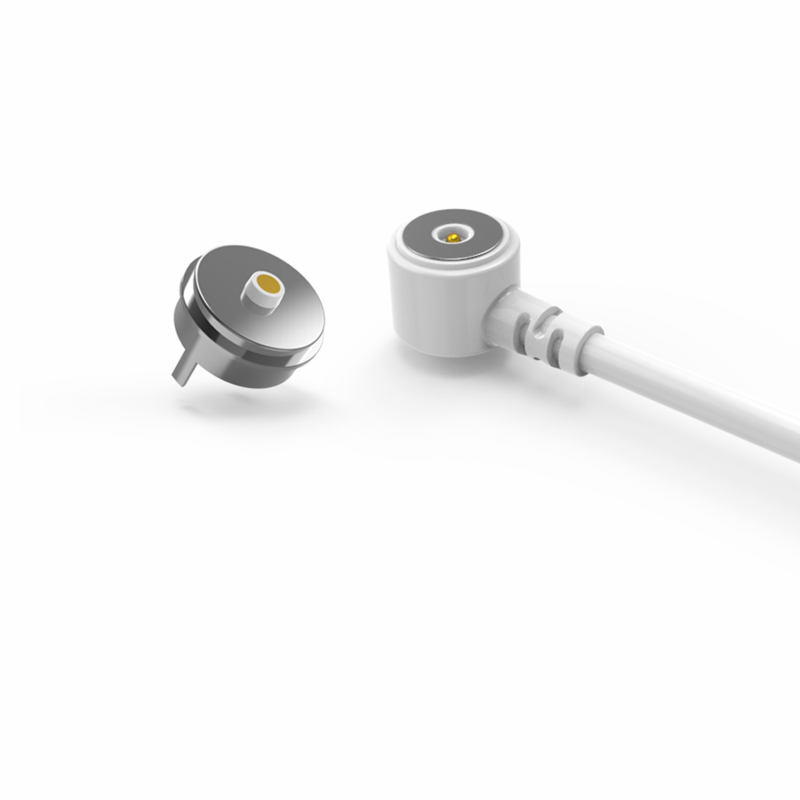

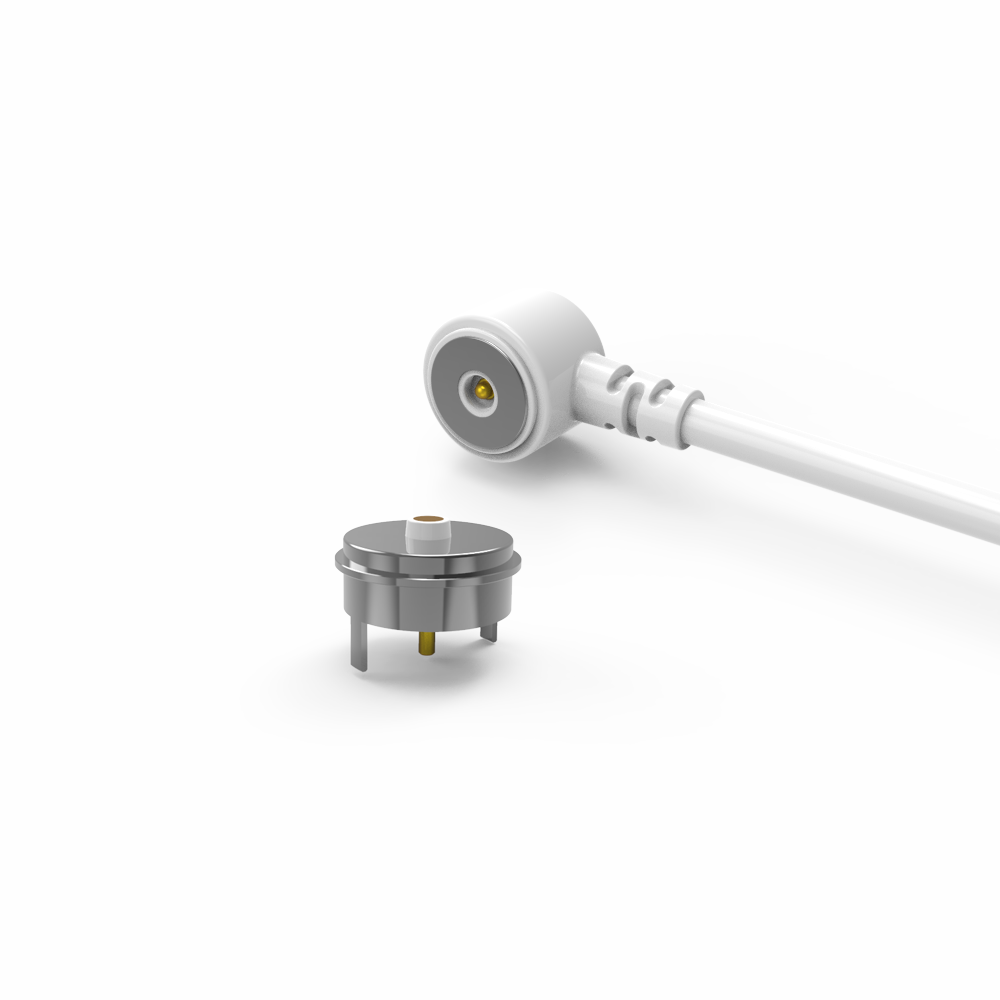

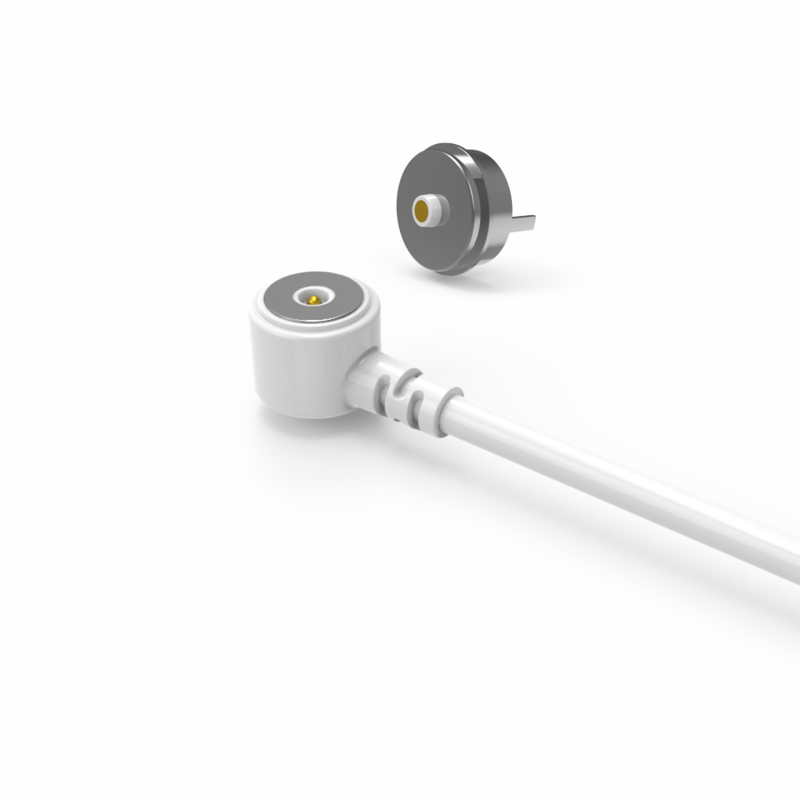

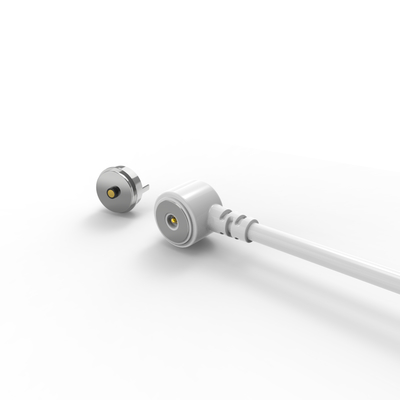

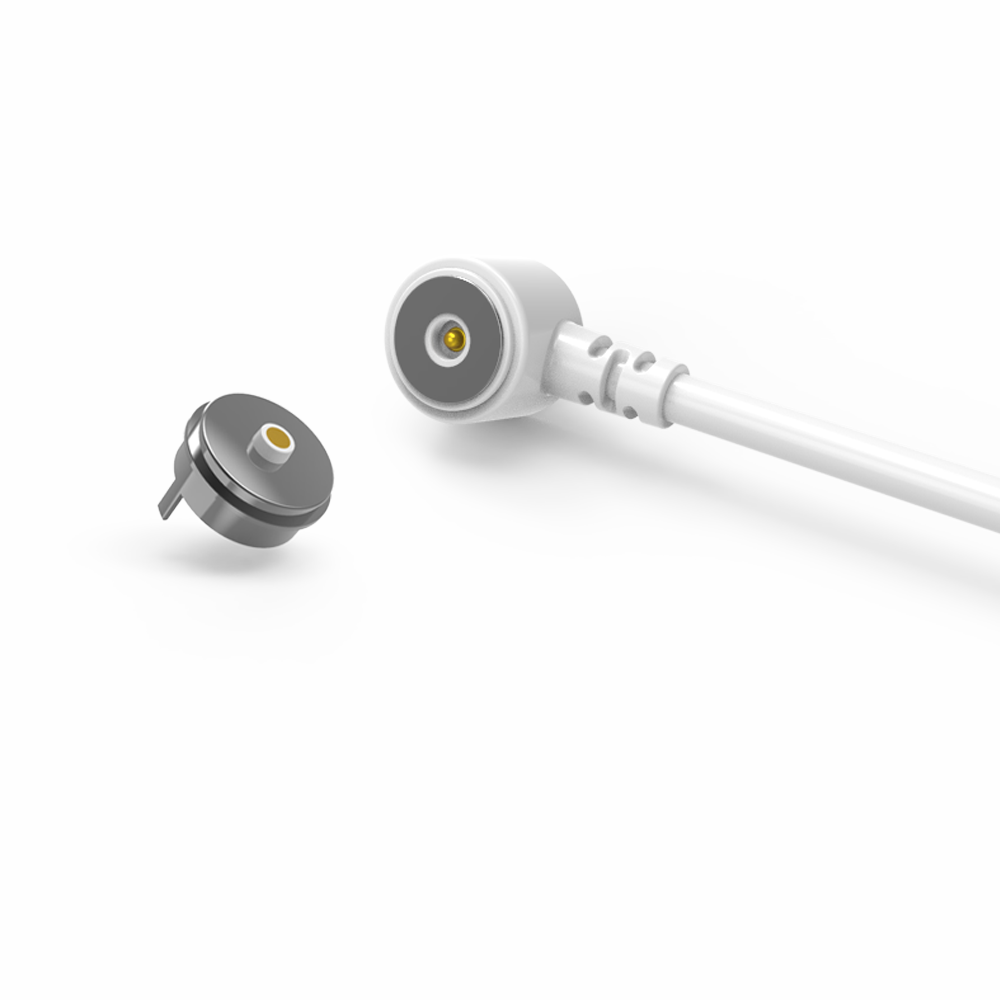

Witte mannelijke en vrouwelijke magnetische pogo-pinkabelconnector voor LED-strips

Witte mannelijke en vrouwelijke magnetische Pogo pin kabel aansluiting voor LED strips.

UPE: Professionele fabrikant van hoogwaardige magnetische aansluitingen en aansluitingen voor magnetische kabels

UPE is gespecialiseerd in het ontwerpen en produceren van premium magnetische connectoren en magnetische laadkabelconnectoren.

Uitzonderlijke duurzaamheid:Hoge levenscycluswaarden voor langdurige prestaties.

Verbeterde veiligheid:Ingebouwde kortsluitingsbescherming.

Sterk en veilig magnetisme:Zorgt voor een betrouwbare verbinding die veilig losgaat wanneer nodig.

.Verbintenis tot innovatie:We richten ons voortdurend op het ontwikkelen van geavanceerde, hoogwaardige connectoroplossingen.

Aandacht.
1Magneten gebruiken NdFeB-materiaal, het kan de magnetische kracht voor altijd behouden (behalve bij hoge temperatuur, gebroken, dezelfde poolverbinding)

2Magneten bestaan magnetisch veld interferentie

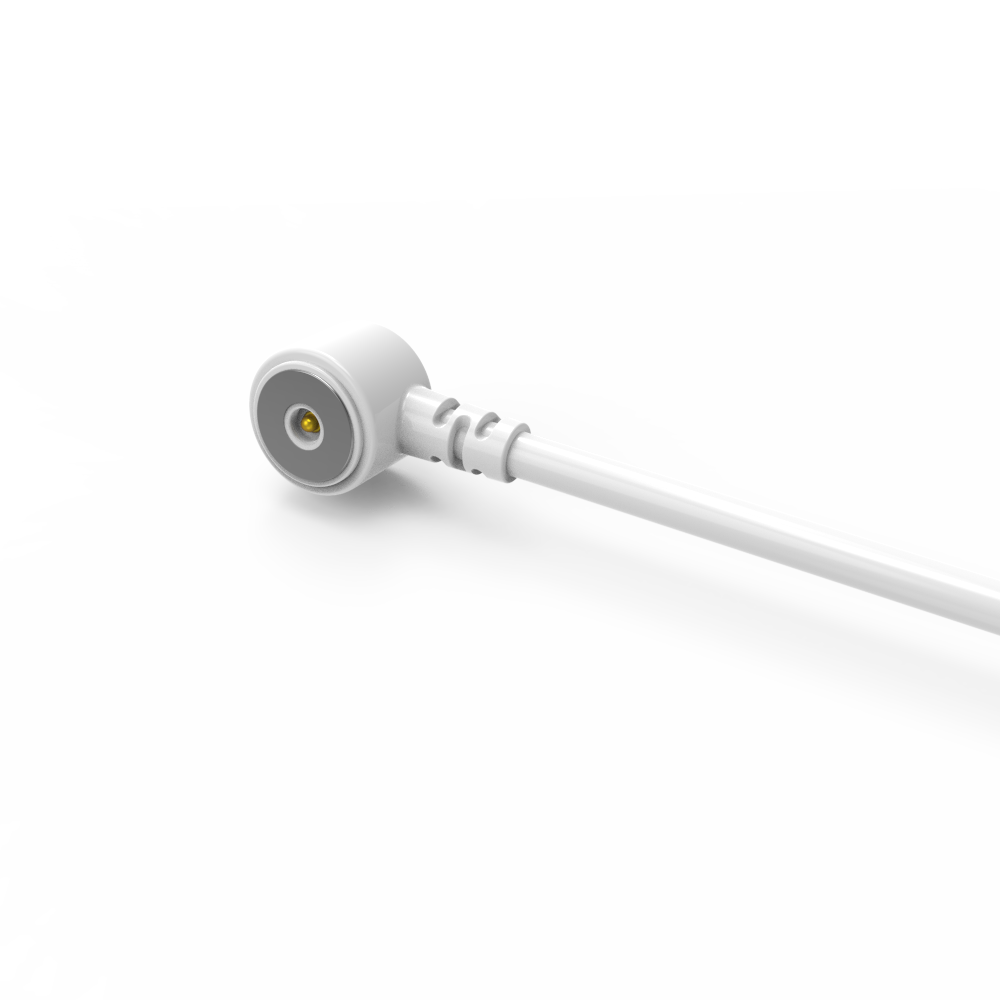

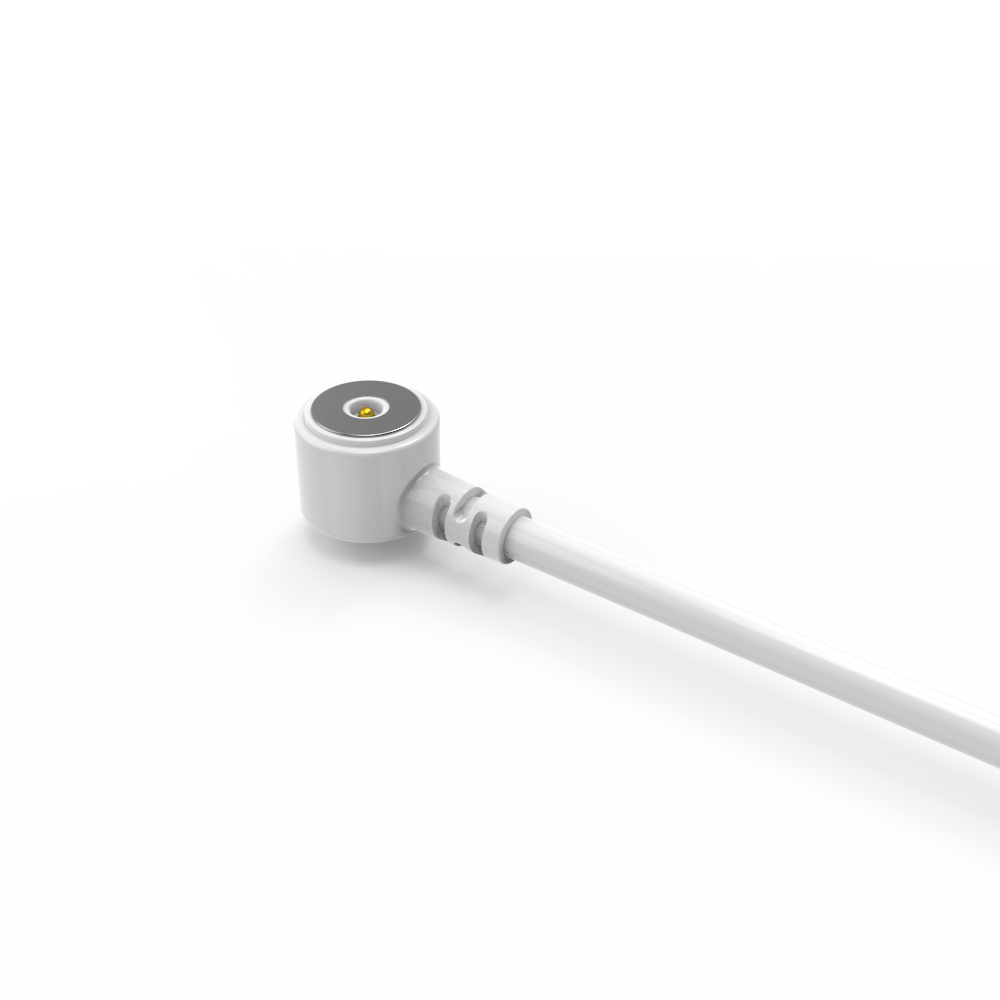

Mannelijke magnetische kabelconnector:

...Materialen:
Pogo Pin: Messing ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Housing: witte LCP+30%GF UL94 V-0;
Magneet:NdFeB N52 Plating Ni;
Kabel:WitOD 3,5*2C ((TC65*0,08),
Draadjas:WitTPE 90A.
Verbindingsmantel: wit TPE 90A..
Mechanische:
Veerkracht: 70g±20g, bij 1,0 mm werkstork.
Volle stork: 1,2 mm.
Mechanische levensduur: 10000 cycli min.
...elektrisch:
Spanning: 12 V.
Stroom: 3A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...product dat voldoet aan ROHS of REACH.
...zoutspray test: 48 uur.

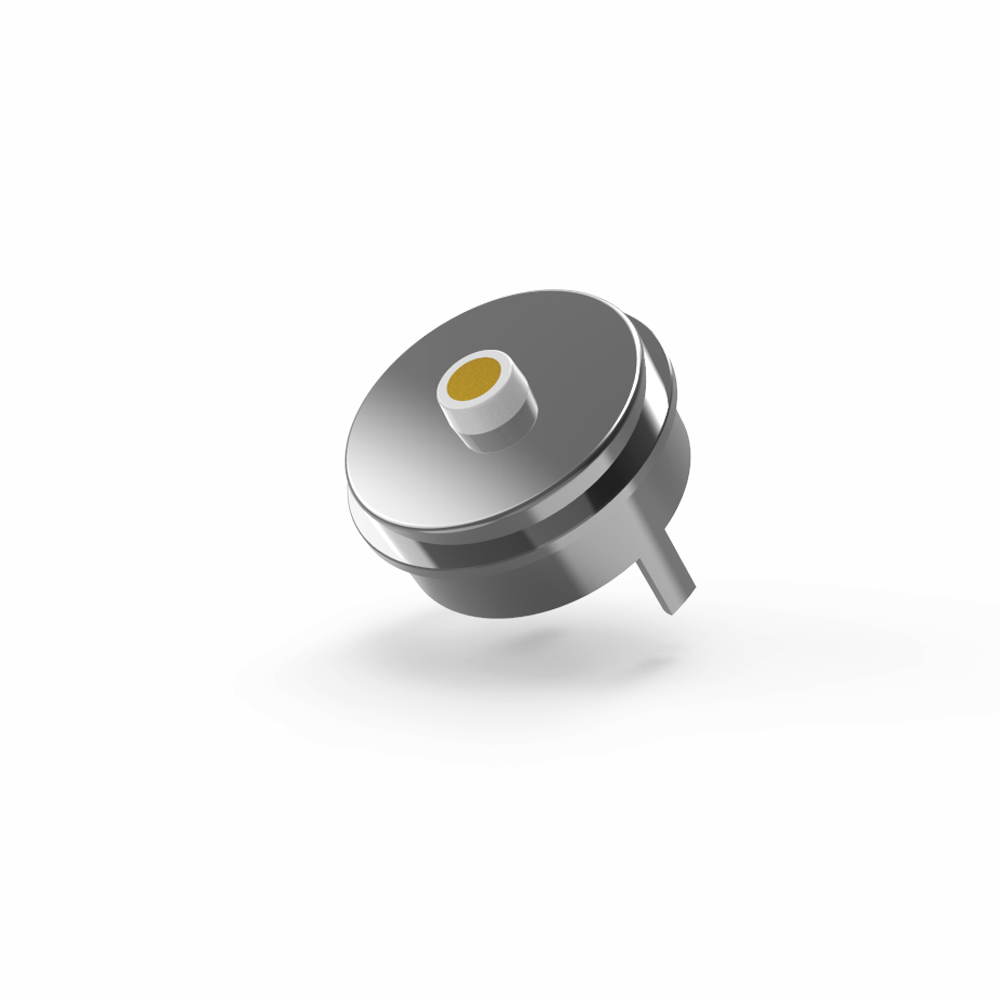

Vrouwelijke magnetische aansluiting:

..Materialen:
PINr:loodvrij C6801, met een laag van 5U" Min Au over 60~100U" Ni;
Housing: witte LCP+30%GF UL94 V-0;
Schelp: loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
Elektrisch:
Spanning:12.0 V.
Stroom: 5,0A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...ROHS- of REACH-compliant product.
...zoutspray test: 48 uur.
... Beschrijving van de producttoepassing (niet beperkt tot het volgende):
1.Plug-in PCB-platen voor lassen;
2.Het vormen en inkapselen van draden na het lassen;
3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;
4.Molding injectie gieten van ingebedde malen;
5Draden kunnen rechtstreeks worden gebonden.

Circulaire 2Pin magnetische kabelconnectoren Parameter:

Circulaire 2Pin mannelijke magnetische kabel connector technische tekening

Circulaire 2Pin vrouwelijke magnetische connector technische tekening

Reaanbevolen pcb-opmaak

Voordelen van magnetische connector:

●Humaniseren van het ontwerp van de automatische adsorptieverbinding;

●Gehumaniseerde anti-val: het is gemakkelijk te verwijderen van de laadinterface en het is niet gemakkelijk om het apparaat te verwijderen;

●Levensduur: maximaal 100.000-200.000 cycli;

● waterdicht ontwerp: het vrouwelijke uiteinde van het apparaat kan stofdicht en waterdicht zijn (IPX8);

● Snelle laadtijd: het ontwerp van de 5A-10A-magneetconnector weerstaat grote stroomoverdracht;

●Het uiterlijk van de magnetische connector kan worden afgestemd op het ontwerp van het toepassingsapparaat van de klant;

●De in punt 3.4.1 bedoelde "technische apparatuur" is bedoeld voor:

●Realiseer hoogfrequente signaaloverdracht, kan de traditionele USB2.0 HDMI 1.3 functie Video&Audio signaaloverdracht vervangen

●Plaatsbesparende vrouwelijke connectoren en PCB-adapters kunnen pogo-type en SMT DIP-patchcordverbindingen bereiken

●De uitstekende corrosiebestendigheid (48H-120H) voldoet aan de eisen voor gebruik in ruwe omgevingen

●Uitstekende uitbreidbare interfaces, die kunnen implementeren (Power Signal, Video Audio, Jack, Etc.)

●De ontwikkelingstijd is kort, de kosten voor het maken van vormen zijn laag en het is geschikt voor aanpassing

Producttoepassing:

1.Luchtvaart, medische hulpmiddelen, elektronica voor de automobielindustrie, kleine huishoudelijke apparaten, geautomatiseerde industriële apparatuur, apparatuur voor gegevenscommunicatie, industriële inspectieapparatuur,draadloze apparaten, intelligente spoorvoertuigen
2: apparaten voor virtuele realiteit (VR), toestellen voor onbemande luchtvaartuigen, intelligente robottoestellen
3: Slimme draagbare producten, slimme positioneringsproducten (slimhorloges voor kinderen, slimme armbanden, draagbare mobiele telefoons, Bluetooth-koptelefoons, enz.)
4: Slimme huishoudelijke apparaten, slimme handheld-terminalen, slimme sanitaire apparatuur, slimme buitensportapparatuur, slimme fysiotherapie- en schoonheidsapparaten
5: consumentenelektronica, kleine huishoudelijke apparaten (printers, smartphones, computers, camera's, audiovisuele apparatuur, PDA's)

Waarom kiezen jullie ons?

1.R & D-team onafhankelijke ontwerp en ontwikkeling mogelijkheden, kan worden aangepast met productontwikkeling; je hebt gewoon een ID, we zullen doen de linker voor u, gratis ontwikkeling, R & D tijd 3-5 werkdagen.

2.Producten met een selectie van meerdere programma's, ronde, vierkant, rechthoekige, gevormde aansluiting met het flexibele gebruik van de weg om een mooi uiterlijk te bereiken, ruimte te besparen, gemakkelijk in te pluggen,Magnetische kracht kan 1N tot 30N bereiken.

3.Verbindingswijze:magneet tot magneet,magneet tot legering,magneet tot ijzerplaten enzovoort,om aan verschillende structuren en toepassingen te voldoen, om interferentie van het magnetisch veld te voorkomen, gebruik maken van NdFeB-magneet,Het kan de magnetische kracht voor altijd behouden..

Hoe de magnetische kabel aansluiting bestelling plaatsen

Stap 1: Stel uw eisen voor
Geef de volgende essentiële gegevens:

✅Type aansluiting: bijvoorbeeld alleen opladen, data+power (USB-C/HDMI), Pogo Pin, hybride

✅Hoeveelheid: Geschatte jaarlijkse hoeveelheid (bijv. 50 000 eenheden per jaar)

✅Aanpassingsbehoeften:
Vorm/grootte (bijv. cirkelvormig Ø5 mm, rechthoekig)
.Gemerkte stroom (bijv. 8A snel opladen)

.IP-classificatie (bijv. waterdicht IPX8)

.Type signaal (bv. USB 2.0 + 12V stroom)
Esthetische aspecten (kleur, merknaam, oppervlakteafwerking)

✅Technische specificaties: werkspanning, paringscycli, werktemperatuurbereik

Stap 2: Offerte en overeenkomst
UPE biedt:
.Eenheidsprijzen (volume kortingen voor bestellingen van meer dan 5K)
.Lead time (prototyping + massaproductie)
Betalingsvoorwaarden (bijv. 50% aanbetaling, 50% voorafgaande verzending)

Beëindiging: MOQ, leveringsschema, verpakking

Stap 3: Bevestig bestelling en betaal
Onderteken een PO of formele orderovereenkomst

Betaal veilig via:
.Bankoverdracht (SWIFT/TT)
.PayPal
.Letter of Credit (voor bulkorders)

Stap 4: Productie en verzending
✅Prototyping: 5-7 dagen (goedkeuring van het monster vóór massaproductie)

✅Massaproductie: 15-20 dagen (flexibel opschalen)

Vervoer:
.EXW
.Traceerbare logistiek (DHL, FedEx, zeevracht)

Stap 5: Kwaliteitsborging
✅Voorafgaand aan de verzending: UPE verstrekt QC-rapporten (IP-tests, continuïteitscontroles)

✅Na levering: Controleer of:
.Dimensionale nauwkeurigheid
.Signaal/vermogen prestaties
.Finale consistentie
