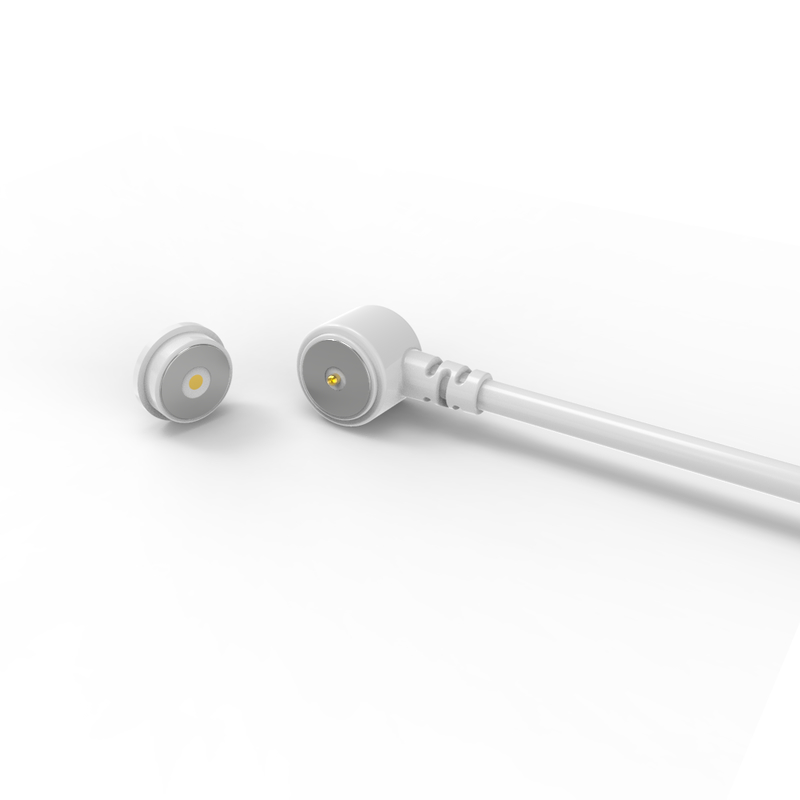

Ronde mannelijke en vrouwelijke magnetische Pogo-pin-opladerkabelconnector

 Ronde mannelijke en vrouwelijke magnetische pogo pin-oplaadkabelconnector, magnetische kabelconnector heeft het voordeel van automatische adsorptie, eenvoudig te bedienen. De pogo pin heeft een goede elektrische geleidbaarheid, corrodeert niet gemakkelijk in een zware omgeving.

Union Precision Electronics Co., Ltd. is een professionele fabrikant die gespecialiseerd is in R&D en productie van connectorcomponenten.

Als een toonaangevend bedrijf in de Chinese connectorindustrie, richten we ons op het leveren van concurrerende oplossingen, waaronder pogo pin-connectoren,

magnetische connectoren en industriële waterdichte connectoren.

Onze producten worden veel gebruikt in verschillende industrieën, zoals:

Telecommunicatie, Medische Apparaten, Lucht- en Ruimtevaart, Automotive, Draadloze Apparatuur,

Draagbare Technologie, Industriële Testapparatuur (bijv. smartphones, tv's, tablets, gameconsoles, leerapparaten, enz.)

Computer Randapparatuur Met een sterke wereldwijde aanwezigheid worden onze producten voornamelijk geëxporteerd naar Europa,

de Verenigde Staten, Canada en ontwikkelde regio's in Azië.

UPE is uitgerust met geavanceerde technologie en moderne productietechnieken. We zijn ISO9001 en ISO14001 gecertificeerd, waardoor we ervoor zorgen dat al onze producten voldoen aan de EU RoHS-milieunormen.

Mannelijke magnetische kabelconnector:

...Materialen:
Pogo Pin: Messing (Plunger & Barrel plating 5U" Min Au over 60~100U"Ni);
Behuizing: Wit LCP+30%GF/LCP UL94 V-0;
Magneet: NdFeB N52 Plating Ni;
Kabel: Wit OD 3.5*2C(TC65*0.08),
Draadmantel: Wit TPE 80A .
Connectorjas: Wit TPE 80A..
...Mechanisch:
Veerkracht: 70g±20g, bij 1,0 mm werkstroom.
Volledige slag: 1,2 mm.
Mechanische levensduur: 10000 cycli Min..
...Elektrisch:
Spanning: 12 V.
Stroom: 3A.
Contactweerstand: 50mΩMax (PIN).
100% open en kortsluitingstest.
...ROHS- of REACH-conform product.
...Zoutsproeitest: 48 H.

Vrouwelijke magnetische connector:

..Materialen:
PINr: Loodvrij C6801, plating 5U" Min Au over 60~100U"Ni;
Behuizing: Wit LCP+30%GF UL94 V-0 ;
Omhulsel: Loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
....Elektrisch:
Spanning: 12,0 V.
Stroom: 3,0A.
Contactweerstand: 50mΩMax (PIN).
100% open en kortsluitingstest.
...ROHS- of REACH-conform product.
...Zoutsproeitest: 48H.
… Producttoepassingsbeschrijving (niet beperkt tot het volgende):
1. Plug-in las PCB-bord;
2. Vormen en inkapselen na het lassen van draden;
3. Een overdrachtterminal van dat PCB-bord kan worden toegevoegd;
4. Vorminjectie van inbedbare mal;
5. Draden kunnen direct worden gebonden.

 Let op:
1. Magneet gebruikt NdFeB-materiaal, het kan de magnetische kracht voor altijd behouden (behalve hoge temperatuur, gebroken, dezelfde poolverbinding)

2. Magneet bestaat magnetische veldinterferentie

3. Kan kortsluitbeveiliging ontwerpen

Hoe magnetische connectoren werken?

. Beide zijden verbinden magnetisch wanneer ze in de buurt van elkaar worden geplaatst
. Licht aan de achterkant van de stekker geeft aan dat er stroom vloeit
. Wanneer de zijden uit elkaar worden getrokken, stopt de stroom onmiddellijk
. Ze voorkomen kortsluiting omdat de connectoren elkaar afstoten, en als ze aantrekken, is dat op de geïsoleerde delen (omdat beide connectoren dezelfde magnetische pool vrijmaken)

Cirkelvormige 2-pins magnetische kabelconnectoren Parameter:

Cirkelvormige 2-pins  Mannelijke magnetische kabelconnector Technische tekening

Cirkelvormige 2-pins  Vrouwelijke magnetische connector Technische tekening

Reaanbevolen pcb-lay-out

Voordelen van magnetische connector:

. Gehumaniseerd ontwerp automatische adsorptie verbonden ervaring; Eenvoudige bediening
. Gebruikt een magnetische interface om het apparaat gemakkelijker te verwijderen
. Werkt in een lange levenscyclus. Het ondersteunt 100.000-200.000 heraansluitingen
. Ondersteunt een hoge stroom (5A-10A), sneller opladen, met minder bedrijfstijd
. Uitstekende corrosieclassificatie (48H-120H) voldoet aan de zware omgevingen
. Uitstekende schaalbaarheidsinterface, kan worden bereikt

Producttoepassingsgebieden zijn:

. Draagbare apparaten (smartwatches, huisdierlokalisator, slimme armband) opladen/kabel
. Laptop, tablet-pc, PDA, handheld dataterminal;
. Medische apparatuur, draadloze apparaten, data communicatie apparatuur, telecommunicatie apparatuur, automatisering en industriële apparatuur;
. Luchtvaart, ruimtevaart, militaire communicatie en militaire elektronica
. Auto, autonavigatie, tester en meetapparatuur

Waarom kiezen voor UPE?

Toewijding aan kwaliteit en partnerschap

Geleid door de principes van kwaliteit, integriteit en uitzonderlijke service, kijken we er oprecht naar uit om samen te werken met meer partners om wederzijds succes te behalen.

Van materiaalinkoop en malproefmonsters tot grootschalige productie, we implementeren rigoureuze laag-voor-laag inspecties en uitgebreide kwaliteitscontrole.

Dit zorgt ervoor dat elk product voldoet aan de eisen van de klant, met een foutpercentage van meer dan 98%.

Door precisie en betrouwbaarheid in elke fase te prioriteren, garanderen we consistente uitmuntendheid in levering.

Continue innovatie voor uitmuntendheid

Om voorop te blijven in een competitieve markt en superieure productkwaliteit te leveren, stopt ons bedrijf nooit met investeren in geavanceerde technologie en geavanceerde apparatuur.

Door onze mogelijkheden continu te upgraden, zorgen we ervoor dat elk product voldoet aan de hoogste normen van prestaties en betrouwbaarheid.

Hoe magnetische kabelconnectoren te bestellen bij UPE

Stap 1: Dien uw vereisten in
Geef deze belangrijke details:

✅Connectortype: bijv. alleen opladen, Data+Stroom (USB-C/HDMI), Pogo Pin, Hybride

✅Hoeveelheid: Geschat jaarlijks volume (bijv. 50K eenheden/jaar)

✅Aanpassingsbehoeften:
. Vorm/grootte (bijv. cirkelvormig Ø5mm, haaks)
. Stroomsterkte (bijv. 8A snel opladen)

. IP-classificatie (bijv. IPX8 waterdicht)

. Signaaltype (bijv. USB 2.0 + 12V stroom)
Esthetisch (kleur, branding, oppervlakteafwerking)

✅Technische specificaties: Bedrijfsspanning, koppelingscycli, bedrijfstemperatuurbereik

Stap 2: Offerte & Overeenkomst
UPE biedt:
. Eenheidsprijzen (volume kortingen voor 5K+ bestellingen)
. Levertijd (prototyping + massaproductie)
. Betalingsvoorwaarden (bijv. 50% aanbetaling, 50% vóór verzending)

Finaliseer: MOQ, leveringsschema, verpakking

Stap 3: Bestelling bevestigen & Betalen
Onderteken een PO of formele bestelovereenkomst

Betaal veilig via:
. Bankoverschrijving (SWIFT/TT)
. PayPal
. Letter of Credit (voor bulkbestellingen)

Stap 4: Productie & Verzending
✅Prototyping: 5-7 dagen (monstergoedkeuring vóór massaproductie)

✅Massaproductie: 15-20 dagen (flexibele schaling)

Verzending:
. EXW
. Traceerbare logistiek (DHL, FedEx, zeevracht)

Stap 5: Kwaliteitsborging
✅Vóór verzending: UPE levert QC-rapporten (IP-testen, continuïteitscontroles)

✅Na levering: Inspecteer op:
. Dimensionale nauwkeurigheid
. Signaal/stroomprestaties
. Afwerkingsconsistentie

Betalingstermijn:

50% Aanbetaling (vooraf betaald): Dekkt productiekosten (materialen, arbeid).

50% Saldo (betaald vóór verzending): Zorgt voor kwaliteitscontrole en toewijding van beide partijen.

Betaalmethode:

T/T (Bankoverschrijving), PayPal, OCBC Bank

Aanbeveling:

Gebruik PayPal voor monsters (veiliger).

Gebruik T/T voor bulkbestellingen (lagere kosten).

Verzending

Voor vragen kunt u contact opnemen met union@upetech.net
