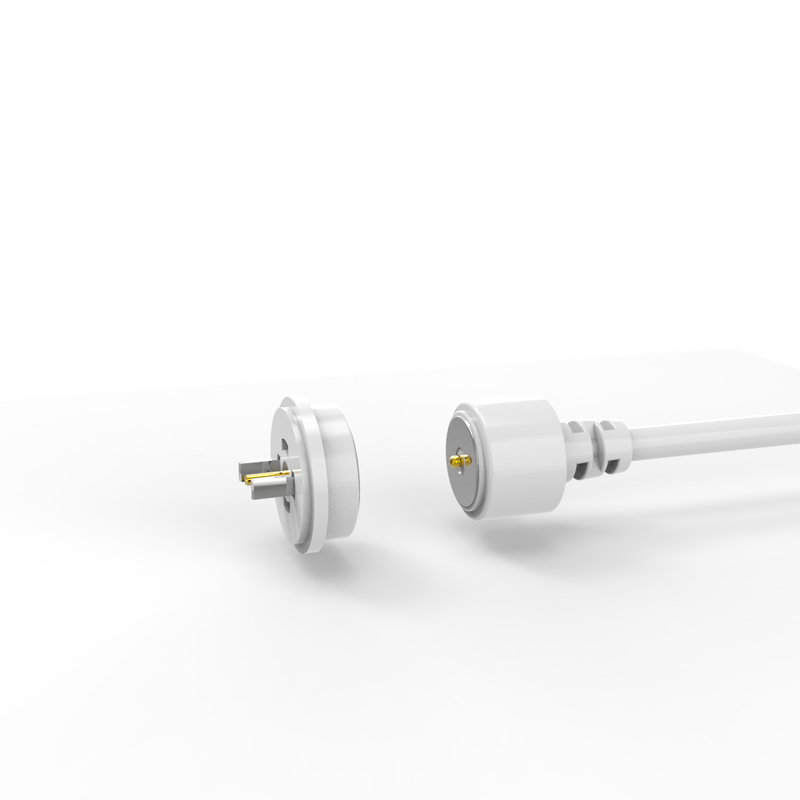

Ronde witte magnetische oplaadkabelconnector voor slimme waterbeker

Ronde witte magnetische laadkabel connector voor slimme waterbeker, magnetische kabel connector hebben het voordeel van automatische adsorptie, gemakkelijk te bedienen.De pogo pin heeft een goede elektrische geleidbaarheid., niet gemakkelijk te corroderen in een zware omgeving.

UPE is een professionele fabrikant van op maat gemaakte magnetische connector, ons ontwerp voldoet altijd aan verschillende behoeften van klanten, de magnetische connector wordt veel gebruikt voor medische apparatuur,draadloze apparatuur"Smart device en smart home, datacommunicatieapparatuur, telecommunicatieapparatuur, automatiserings- en industriële apparatuur, audiovisuele apparatuur enzovoort.

Sinds de oprichting in 2013 is UPE toegewijd aan de kernmissie, innovatieve oplossingen, het leveren van uitzonderlijke service of het revolutionair maken van de industrie.Wat begon als een kleine startup is uitgegroeid tot een vertrouwde naam in POGO PIN CONNECTOR en magnetische connector, dankzij onze toewijding aan uitmuntendheid, klanttevredenheid en continue innovatie.

Mannelijke magnetische kabelconnector:

...Materialen:
Pogo Pin: Messing ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Housing: witte LCP+30%GF UL94 V-0;
Magneet:NdFeB N52 Plating Ni;
Kabel: wit OD 3,5*2C ((TC65*0,08)),
Draadjas: wit TPE 80A.
Verbindingsmantel: wit TPE 80A.
Mechanische:
Veerkracht: 70g±20g, bij 1,0 mm werkstork.
Volle stork:1.2mm.
Mechanische levensduur: 10000 cycli min.
...elektrisch:
Spanning: 12 V.
Stroom: 3A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...product dat voldoet aan ROHS of REACH.
...zoutspray-test: 48 uur.

Vrouwelijke magnetische aansluiting:

..Materialen:
PINr:loodvrij C6801, met een laag van 5U" Min Au over 60~100U" Ni;
Housing: witte LCP+30%GF UL94 V-0;
Schelp: loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
Elektrisch:
Spanning:12.0 V.
Stroom: 3,0 A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...ROHS- of REACH-compliant product.
...zoutspray test: 48 uur.
... Beschrijving van de producttoepassing (niet beperkt tot het volgende):
1.Plug-in PCB-platen voor lassen;
2.Het vormen en inkapselen van draden na het lassen;
3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;
4.Molding injectie gieten van ingebedde malen;
5Draden kunnen rechtstreeks worden gebonden.

Aandacht.
1Magneten gebruiken NdFeB-materiaal, het kan de magnetische kracht voor altijd behouden (behalve bij hoge temperatuur, gebroken, dezelfde poolverbinding)

2Magneten bestaan magnetisch veld interferentie

3. Kan kortsluitingsbescherming ontwerpen

Hoe werken magnetische verbindingen?

. Beide zijden magnetisch verbinden wanneer in de buurt van elkaar geplaatst
Het licht aan de achterkant van de stekker geeft aan dat er stroom stroomt.
Als de zijkanten uit elkaar worden getrokken, stopt de stroom onmiddellijk.
.Ze vermijden kortsluitingen omdat de connectoren elkaar afstoten, en als ze aantrekken is het op de geïsoleerde onderdelen (aangezien beide connectoren dezelfde magnetische pool bevrijden)

Circulaire 2Pin magnetische kabelconnectoren Parameter:

Circulaire 2Pin mannelijke magnetische kabel connector technische tekening

Circulaire 2Pin vrouwelijke magnetische connector technische tekening

Reaanbevolen pcb-opmaak

Voordelen van magnetische connector:

1)Automatische adsorptie verbonden ervaring; gemakkelijke bediening;

2) Gebruikt een magnetische interface om het apparaat gemakkelijker te verwijderen.

3) Hoge levenscyclus. Het ondersteunt 50.000-300.000 reattachment levenstijden;

4)Het is gemakkelijk om waterdicht ontwerp op maat, de vrouw kan stofdicht en waterdicht (IP68) te bereiken;

5) Ondersteunt een hoge stroom (3A-20A), snellere opladen;

6)Excellente corrosiewaarde (48H-120H) voldoet aan de harde omgevingen;

7)Aangepaste vorm om te voldoen aan productvormmatching, verbetering van productverkooppunten;

8)Magnetpositiëring, gebruik van magneten en structuur om dubbele schakels te beschermende richting ((Het is gebruikersgericht en gebruiksvriendelijk)

9)Excellente schaalbaarheid van de interface,Kan worden bereikt ((Power Signal Video Audio Jack Etc);

10)De ontwikkelingstijd is kort, lage kosten vorm voor aanpassing;

Onze connector is USB 2.0
