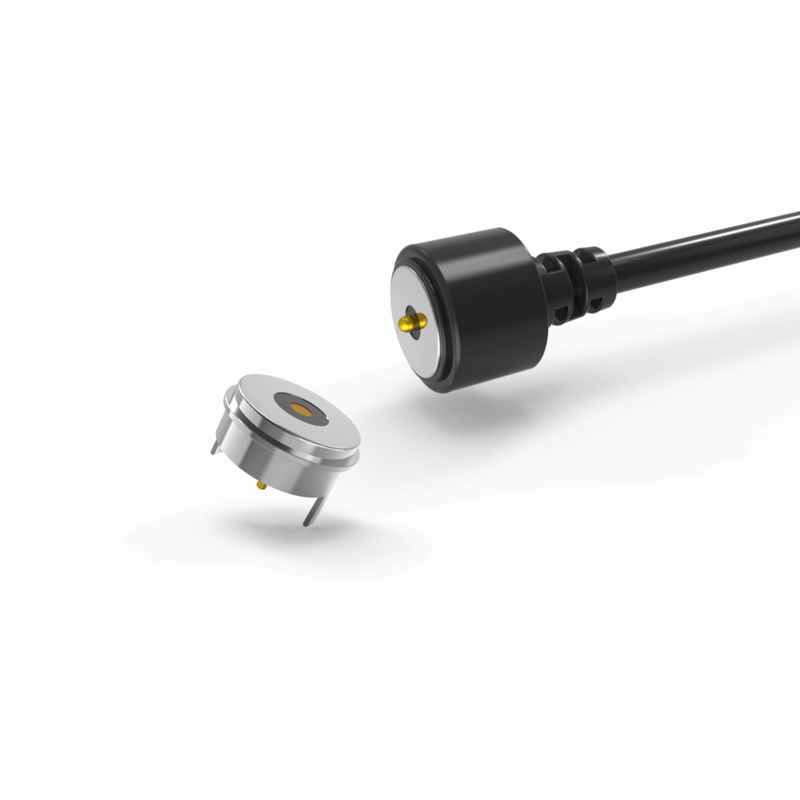

Hoogwaardige magnetische kabelconnectorfabrikant voor huishoudelijke apparaten

Hoogwaardige magnetische kabel connector productie voor huishoudelijke apparaten, magnetische kabel connector hebben het voordeel van automatische adsorptie, gemakkelijk te bedienen.De pogo pin heeft een goede elektrische geleidbaarheid., niet gemakkelijk te corroderen in een zware omgeving.

UPE is een professionele fabrikant van op maat gemaakte magnetische connector, ons ontwerp voldoet altijd aan verschillende behoeften van klanten, de magnetische connector wordt veel gebruikt voor medische apparatuur,draadloze apparatuur"Smart device en smart home, datacommunicatieapparatuur, telecommunicatieapparatuur, automatiserings- en industriële apparatuur, audiovisuele apparatuur enzovoort.

UPE is uitgerust met geavanceerde technologie en moderne productietechnieken.We zijn ISO9001 en ISO14001-gecertificeerd,waarmee wordt gewaarborgd dat al onze producten voldoen aan de EU-milieu-normen RoHS.

Om superieure kwaliteit te garanderen, halen we belangrijke grondstoffen uit Taiwan en Japan.

Met een gestroomlijnd management systeem en een team van ervaren professionals leveren we hoogwaardige elektronische componenten tegen concurrerende prijzen.

Mannelijke magnetische kabelconnector:

...Materialen:
Pogo Pin: Messing ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Housing: zwart HTN+30%GF UL94 V-0;
Magneet:NdFeB N52 Plating Ni;
kabel: zwart OD 3,5*2C ((TC65*0,08),
Draadjas: zwart TPE 80A.
Verbindingsmantel: zwart TPE 80A..
Mechanische:
Veerkracht: 70g±20g, bij 1,0 mm werkstork.
Volle stork:1.2mm.
Mechanische levensduur: 10000 cycli min.
...elektrisch:
Spanning: 12 V.
Stroom: 3A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...product dat voldoet aan ROHS of REACH.
...zoutspray-test: 48 uur.

Vrouwelijke magnetische aansluiting:

..Materialen:
PINr:loodvrij C6801, met een laag van 5U" Min Au over 60~100U" Ni;
Housing: Zwart HTN+30%GF UL94 V-0;
Schelp: loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
Elektrisch:
Spanning:12.0 V.
Stroom: 3,0 A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...ROHS- of REACH-compliant product.
...zoutspray test: 48 uur.
... Beschrijving van de producttoepassing (niet beperkt tot het volgende):
1.Plug-in PCB-platen voor lassen;
2.Het vormen en inkapselen van draden na het lassen;
3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;
4.Molding injectie gieten van ingebedde malen;
5Draden kunnen rechtstreeks worden gebonden.

Aandacht.
1Magneten gebruiken NdFeB-materiaal, het kan de magnetische kracht voor altijd behouden (behalve bij hoge temperatuur, gebroken, dezelfde poolverbinding)

2Magneten bestaan magnetisch veld interferentie

3. Kan kortsluitingsbescherming ontwerpen

Hoe werken magnetische verbindingen?

. Beide zijden magnetisch verbinden wanneer in de buurt van elkaar geplaatst
Het licht aan de achterkant van de stekker geeft aan dat er stroom stroomt.
Als de zijkanten uit elkaar worden getrokken, stopt de stroom onmiddellijk.
.Ze vermijden kortsluitingen omdat de connectoren elkaar afstoten, en als ze aantrekken is het op de geïsoleerde onderdelen (aangezien beide connectoren dezelfde magnetische pool bevrijden)

Circulaire 2Pin magnetische kabelconnectoren Parameter:

Circulaire 2Pin mannelijke magnetische kabel connector technische tekening

Circulaire 2Pin vrouwelijke magnetische connector technische tekening

Reaanbevolen pcb-opmaak

Voordelen van magnetische connector:

1)Automatische adsorptie verbonden ervaring; gemakkelijke bediening;

2) Gebruikt een magnetische interface om het apparaat gemakkelijker te verwijderen.

3) Hoge levenscyclus. Het ondersteunt 50.000-300.000 reattachment levenstijden;

4)Het is gemakkelijk om waterdicht ontwerp op maat, de vrouw kan stofdicht en waterdicht (IP68) te bereiken;

5) Ondersteunt een hoge stroom (3A-20A), snellere opladen;

6)Excellente corrosiewaarde (48H-120H) voldoet aan de harde omgevingen;

7)Aangepaste vorm om te voldoen aan productvormmatching, verbetering van productverkooppunten;

8)Magnetpositiëring, gebruik van magneten en structuur om dubbele schakels te beschermende richting ((Het is gebruikersgericht en gebruiksvriendelijk)

9)Excellente schaalbaarheid van de interface,Kan worden bereikt ((Power Signal Video Audio Jack Etc);

10)De ontwikkelingstijd is kort, lage kosten vorm voor aanpassing;

Onze connector is USB 2.0

De toepassingsgebieden van het product zijn:

1.Wearable devices, intelligente positioneringsapparatuur, slimme armbanden voor kinderen, slimme horloges, draagbare mobiele telefoons, Bluetooth-headsets, enz.)magnetische banddraad eindverbinding

2.Medische apparatuur,draadloze apparatuur,apparatuur voor datacommunicatie,telecommunicatieapparatuur,automatische en industriële apparatuur,audio-visuele apparatuur

3.Luchtvaart, ruimtevaart, elektronische, militaire communicatie

4.Auto- en navigatie-apparatuur voor auto's, test- en meetapparatuur

5.Consumer Electronics ((mobiele telefoons, tablet computers, Bluetooth-headsets, camera's, horloges, draagbare consumentenelektronica en vele andere elektronische producten.)

Waarom kiezen klanten voor UPE?

1Professionele aanpassingsdienst

2. Snelle productiecapaciteit voor monsters

3Strikt kwaliteitscontrolesysteem

4Verwerking met geïmporteerde onderdelen

5. Hoogprecisie-testapparatuur

6. Redelijke procedures voor kostencontrole

7- milieunormen voor producten.

Hoe kan ik magnetische kabelconnectoren bij UPE bestellen?

Stap 1: Stel uw eisen voor
Geef de volgende essentiële gegevens:

✅Type aansluiting: bijvoorbeeld alleen opladen, data+power (USB-C/HDMI), Pogo Pin, hybride

✅Hoeveelheid: Geschatte jaarlijkse hoeveelheid (bijv. 50 000 eenheden per jaar)

✅Aanpassingsbehoeften:
Vorm/grootte (bijv. cirkelvormig Ø5 mm, rechthoekig)
.Gemerkte stroom (bijv. 8A snel opladen)

.IP-classificatie (bijv. waterdicht IPX8)

.Type signaal (bv. USB 2.0 + 12V stroom)
Esthetische aspecten (kleur, merknaam, oppervlakteafwerking)

✅Technische specificaties: werkspanning, paringscycli, werktemperatuurbereik

Stap 2: Offerte en overeenkomst
UPE biedt:
.Eenheidsprijzen (volume kortingen voor bestellingen van meer dan 5K)
.Lead time (prototyping + massaproductie)
Betalingsvoorwaarden (bijv. 50% aanbetaling, 50% voorafgaande verzending)

Beëindiging: MOQ, leveringsschema, verpakking

Stap 3: Bevestig bestelling en betaal
Onderteken een PO of formele orderovereenkomst

Betaal veilig via:
.Bankoverdracht (SWIFT/TT)
.PayPal
.Letter of Credit (voor bulkorders)

Stap 4: Productie en verzending
✅Prototyping: 5-7 dagen (goedkeuring van het monster vóór massaproductie)

✅Massaproductie: 15-20 dagen (flexibel opschalen)

Vervoer:
.EXW
.Traceerbare logistiek (DHL, FedEx, zeevracht)

Stap 5: Kwaliteitsborging
✅Voorafgaand aan de verzending: UPE verstrekt QC-rapporten (IP-tests, continuïteitscontroles)

✅Na levering: Controleer of:
.Dimensionale nauwkeurigheid
.Signaal/vermogen prestaties
.Finale consistentie

Betalingstermijn:

50% aanbetaling (vooraf betaald): dekt de productiekosten (materialen, arbeid).

50% saldo (betaald vóór verzending): zorgt voor kwaliteitscontrole en betrokkenheid van beide partijen.

Betalingswijze:

T/T (bankoverdracht),PayPal,OCBC Bank

Aanbeveling:

Gebruik PayPal voor monsters (veiliger).

Gebruik T/T voor bulkorders (lagere vergoedingen).

Vervoer

Als u vragen heeft, kunt u deze sturen naarUnie@upetech.net
