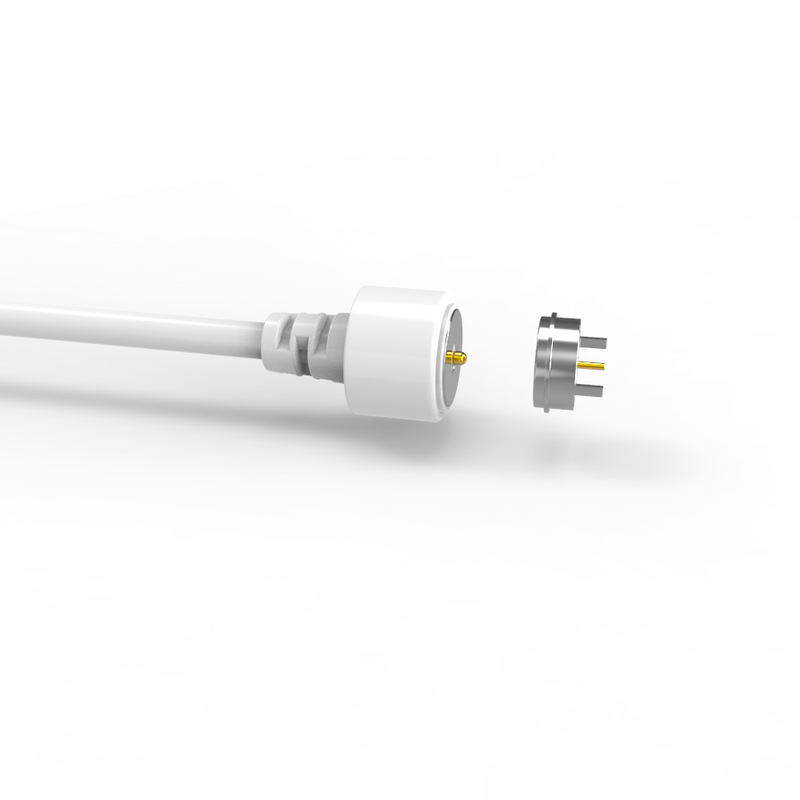

Aangepaste DC-magnetische aansluitkabel voor medische apparatuur

Een aangepaste DC magnetische voedingskabel aansluiting voor medische apparatuur, magnetische kabel aansluiting hebben het voordeel van automatische adsorptie, gemakkelijk te bedienen.niet gemakkelijk korrosief in een zware omgeving.

UPE is een professionele fabrikant van magnetische connectoren en magnetische kabels.
We hebben onze eigen professionele ontwerpers om aan al uw eisen te voldoen en magnetische connector aanpassingsservice te bieden.Verschillende magnetische Pogo Pin connector producten en oplossingen kunnen worden ontworpen volgens de verschillende behoeften van de klant.

We streven ernaar veilige, betrouwbare en hoogwaardige producten te leveren die de verwachtingen van klanten overtreffen.

Kwaliteit, integriteit en superieure service zijn de kernprincipes die we standvastig handhaven.

Mannelijke magnetische kabelconnector:

...Materialen:
Pogo Pin: Messing ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Housing: witte LCP+30%GF UL94 V-0;
Magneet:NdFeB N52 Plating Ni;
Kabel: wit OD 3,5*2C ((TC65*0,08)),
Draadjas: wit TPE 80A.
Verbindingsmantel: wit TPE 80A.
Mechanische:
Veerkracht: 70g±20g, bij 1,0 mm werkstork.
Volle stork:1.2mm.
Mechanische levensduur: 10000 cycli min.
...elektrisch:
Spanning: 12 V.
Stroom: 3A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...product dat voldoet aan ROHS of REACH.
...zoutspray-test: 48 uur.

Vrouwelijke magnetische aansluiting:

..Materialen:
PINr:loodvrij C6801, met een laag van 5U" Min Au over 60~100U" Ni;
Housing: witte LCP+30%GF UL94 V-0;
Schelp: loodvrij C6801 Plating Ni;
Magneet: NdFeB N52 Plating Ni
Elektrisch:
Spanning:12.0 V.
Stroom: 3,0 A.
Contactweerstand: 50mΩMax (PIN).
100% open en korte test.
...ROHS- of REACH-compliant product.
...zoutspray test: 48 uur.
... Beschrijving van de producttoepassing (niet beperkt tot het volgende):
1.Plug-in PCB-platen voor lassen;
2.Het vormen en inkapselen van draden na het lassen;
3.Een overdrachtsterminal van dat PCB-bord kan worden aangebracht;
4.Molding injectie gieten van ingebedde malen;
5Draden kunnen rechtstreeks worden gebonden.

Aandacht.
1Magneten gebruiken NdFeB-materiaal, het kan de magnetische kracht voor altijd behouden (behalve bij hoge temperatuur, gebroken, dezelfde poolverbinding)

2Magneten bestaan magnetisch veld interferentie

3. Kan kortsluitingsbescherming ontwerpen

Hoe werken magnetische verbindingen?

. Beide zijden magnetisch verbinden wanneer in de buurt van elkaar geplaatst
Het licht aan de achterkant van de stekker geeft aan dat er stroom stroomt.
Als de zijkanten uit elkaar worden getrokken, stopt de stroom onmiddellijk.
.Ze vermijden kortsluitingen omdat de connectoren elkaar afstoten, en als ze aantrekken is het op de geïsoleerde onderdelen (aangezien beide connectoren dezelfde magnetische pool bevrijden)

Circulaire 2Pin magnetische kabelconnectoren Parameter:

Circulaire 2Pin mannelijke magnetische kabel connector technische tekening

Circulaire 2Pin vrouwelijke magnetische connector technische tekening

Reaanbevolen pcb-opmaak

Voordelen van magnetische connector:

1)Automatische adsorptie verbonden ervaring; gemakkelijke bediening;

2) Gebruikt een magnetische interface om het apparaat gemakkelijker te verwijderen.

3) Hoge levenscyclus. Het ondersteunt 50.000-300.000 reattachment levenstijden;

4)Het is gemakkelijk om waterdicht ontwerp op maat, de vrouw kan stofdicht en waterdicht (IP68) te bereiken;

5) Ondersteunt een hoge stroom (3A-20A), snellere opladen;

6)Excellente corrosiewaarde (48H-120H) voldoet aan de harde omgevingen;

7)Aangepaste vorm om te voldoen aan productvormmatching, verbetering van productverkooppunten;

8)Magnetpositiëring, gebruik van magneten en structuur om dubbele schakels te beschermende richting ((Het is gebruikersgericht en gebruiksvriendelijk)

9)Excellente schaalbaarheid van de interface,Kan worden bereikt ((Power Signal Video Audio Jack Etc);

10)De ontwikkelingstijd is kort, lage kosten vorm voor aanpassing;

Onze connector is USB 2.0

De toepassingsgebieden van het product zijn:

1.Wearable devices, intelligente positioneringsapparatuur, slimme armbanden voor kinderen, slimme horloges, draagbare mobiele telefoons, Bluetooth-headsets, enz.)magnetische banddraad eindverbinding

2.Medische apparatuur,draadloze apparatuur,apparatuur voor datacommunicatie,telecommunicatieapparatuur,automatische en industriële apparatuur,audio-visuele apparatuur

3.Luchtvaart, ruimtevaart, elektronische, militaire communicatie

4.Auto- en navigatie-apparatuur voor auto's, test- en meetapparatuur

5.Consumer Electronics ((mobiele telefoons, tablet computers, Bluetooth-headsets, camera's, horloges, draagbare consumentenelektronica en vele andere elektronische producten.)

Waarom kiezen klanten voor UNION?

1Professionele aanpassingsdienst

Verschillende producten en oplossingen kunnen worden ontworpen op basis van verschillende behoeften van de klant

2. Snelle productiecapaciteit voor monsters

Standaardproduct 2-3 dagen monster, nieuw aangepast monster 7 werkdagen, vormopendingsproduct 12 dagen

3Strikt kwaliteitscontrolesysteem

Het concept van kwaliteit loopt eerst door het hele productie- en inspectieproces en controleert elk proces strikt om de kwaliteit van klanttevredenheid te waarborgen.

4Verwerking met geïmporteerde onderdelen

Een klein aantal naaldassen wordt bewerkt met behulp van geïmporteerde precisie-draaiblokken.
en de meeste naaldassen zijn gemaakt van geïmporteerde koudstempelen voor een hogere stabiliteit.

5. Hoogprecisie-testapparatuur

Voorziet in nauwkeurige en nauwkeurige tests om de kwaliteit van het product voortdurend te verbeteren

6. Redelijke procedures voor kostencontrole

Besparen van kosten, elimineren van afval, optimaliseren van processen en benadrukken van kostencompetitiviteit

7Producten met milieunormen.

Het product voldoet aan de EU-ROHS-norm en voldoet aan de halogeennormen
