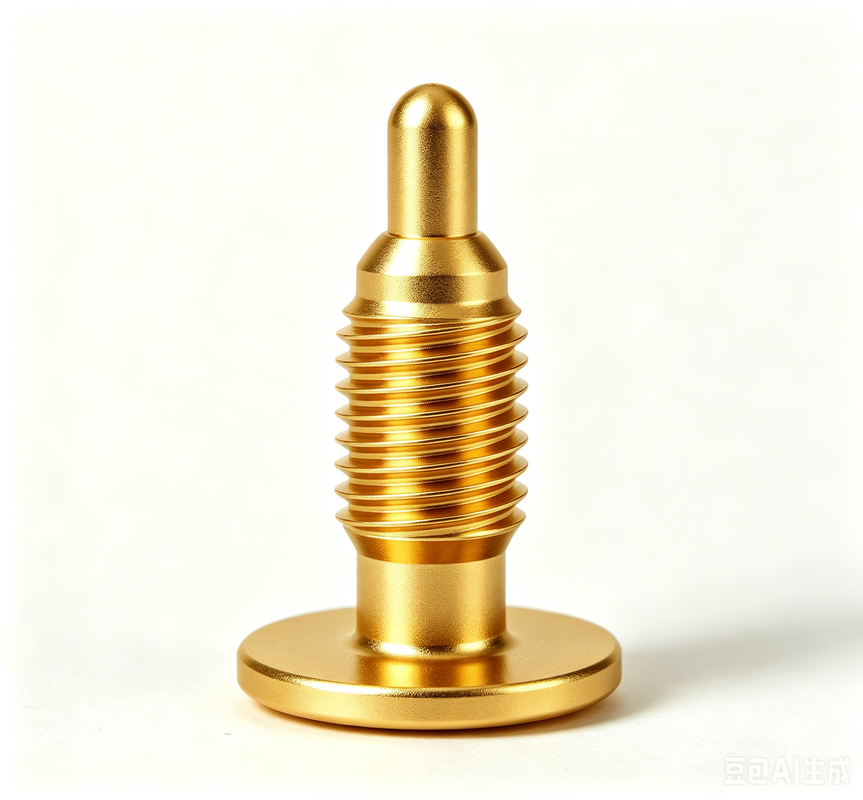

Schroeftype vergulde veer-pogo-pin

Merknaam:	UPE
Modelnummer:	Dubbelkop Pogo Pin
Moq:	10000
Prijs:	$0.1-$0.5
Verpakkingsgegevens:	PE zakken
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO9001

Naam:

schroeftype pogo-pin

Materiaal:

Messing C3604, SUS304

Neem contact op met Weerstand:

50 mΩ Max bij werkhoogte

Bedrijfstemperatuur:

-40°C~+130°C binnen 24 uur.

Zoutspraytest:

48 h

Kleur:

Geel

Levering vermogen:

50 KPCS/dag

Markeren:

Schroeftype vergulde pogo-pin

Vergulde veer-pogo-pin

Goudgeplatte Pogo Pin Connector

Productbeschrijving

Schroefdraad Goud Verguld Veer Pogo Pin

Professionele POGO PIN maatwerkservice met diverse vormen en kleine structuren beschikbaar. Aangepaste oplossingen voor hoge stroom van 15A tot 30A. Verschillende producten en pogo pin oplossingen ontworpen volgens klantvereisten.

Wat is een Pogo Pin?

Een Pogo Pin is een elektrische connector die wordt gebruikt om tijdelijke verbindingen tussen twee circuits tot stand te brengen. Het bestaat uit een veerbelaste plunger in een huls, waardoor compressie mogelijk is en betrouwbaar contact wordt behouden wanneer deze tegen geleidende oppervlakken wordt gedrukt.

Technische Specificaties

Parameter	Specificatie
Naam	Schroefdraad pogo pin
Plunger	Messing C3604
Huls	Messing C3604
Veer	SUS304
Mechanische levensduur	50.000 cycli Min.
Contactweerstand	50mΩ Max (PIN)
Bedrijfstemperatuur	-40℃~+130℃ binnen 24 uur
Weerstand tegen soldeerhitte	260℃±5℃ 20s±2s
Zoutsproeitest	48H
Certificering	ROHS of REACH conform
Test	100% open en kortsluiting test

Beschikbare Structuurtypes

Standaard POGO PIN totale hoogte: 2,8 mm ~ 11,0 mm (exclusief de lengte van de DIP pogo pin staart)

SMT: Goede stabiliteit met plat bodemontwerp voor eenvoudig solderen op PCB-bord
DIP: Positioneringspin voorkomt afwijking tijdens PCB-lassen
Dubbele Kop: Flexibele bidirectionele board-to-board verbinding zonder lassen
Rechte Hoek: Gebogen staart voor ruimteoptimalisatie, kan met draad worden gesoldeerd
Soldeerkop: Geschikt voor kabelproducten, eenvoudig draadlassen
Schroefdraad-type: Speciale specificaties om aan diverse klantbehoeften te voldoen
Eendelig type: Hoge stroomcapaciteit met aangepaste vereisten
Bolvormig type: Zijdelingse krachtcapaciteit met aangepaste opties

Interne Structuur Opties

Structuur A: Plunger met Schuine Fase

Voordelen: Conventioneel gebruik, stabiele impedantie, lange levensduur

Toepassing: SMT & DIP Regelmatig gebruik

Structuur B: Plunger met Boorontwerp

Voordelen: Maximale compressie in beperkte ruimte

Toepassing: SMT & DIP Regelmatig gebruik

Structuur C: Plunger met Plat Ontwerp

Voordelen: Eenvoudige bewerking voor ruimtebeperkte structuren

Toepassing: SMT & DIP Regelmatig gebruik

Structuur D: Huls met Isolerende Kralen

Voordelen: Stabiele impedantie, geschikt voor stromen boven 10A

Toepassing: SMT & DIP Regelmatig gebruik

Structuur E: Dubbelzijdige Compressie

Voordelen: Ruimtebesparend, lange afstand, grote compressie board contact

Toepassing: Board-to-board docking

Structuur F: Vierdelige Combinatie

Voordelen: Hoge persgladheid, kleine plunger afbuiging, waterdicht, stofdicht, verlengde levensduur

Toepassing: Hoge stroom, hoge prestaties, waterdichte en stofdichte toepassingen

Structuur G: Interne Schacht Compressie

Voordelen: Eenvoudige structuur, hoge stroomcapaciteit

Toepassing: Lassen van hoge stroom

Structuur H: Bal Compressie Contact

Voordelen: Eenvoudige structuur, gemakkelijke verwerking

Toepassing: Toepassingen met kleine slag

Product Toepassingen

PCB-borden
Digitale camera's / Medische producten / Printercartridges
Golfhandvatten / Elektrische voertuigen / Telefonie toepassingen
Cardiale defibrillatoren / Autoladen / Luchtzuiveraars
LED platte armaturen / LED zaklampen / Tablets / Laptops / PC's
Powerbanks / Digitale producten / Kleine huishoudelijke elektrische toepassingen
Oplaadproducten / Signaaloverdrachtsproducten

Waarom UPE Kiezen?

Maatwerk & Flexibiliteit: Op maat gemaakte oplossingen voor specifieke vereisten
Snelle Monsters: Snellere time-to-market met snelle prototyping
Strenge Kwaliteitscontroles: Uitgebreide tests gedurende de productie
Klantgerichte QC Flexibiliteit: Aanpasbare kwaliteitscontroleprocessen
Real-time QC Samenwerking: Continue kwaliteitsbewaking en feedback

Prestatieparameters

Component	Materiaalkeuze
Hulsmateriaal	Messing, Berylliumkoper, Fosforbrons
Plungermateriaal	Messing, Berylliumkoper, Fosforbrons, Roestvrij staal
Veeropties	Roestvrij staal, Muziekdraad
Plating Vereisten	Goud-Au, Zilver-Ag, Palladium-Nikkel (Pd-Ni)
Nominale Stroom	1A, 2A, 3A, 5A, 15A of 30A (verschillende structuren)
Nominale Spanning	DC 12V, 24V
Contactweerstand	30mΩ, 50mΩ Max. (stilstand)
Levensduur Test	50.000 cycli Min., 1.000.000 cycli Max
Reflow Temperatuur	265°, 4~5 seconden

Betrouwbaarheidstests

Test Type	Specificatie
Houdkracht	50.000 cycli minimum bij 500±50 cycli per uur
Vochtigheid	90-95% RV bij 40℃±2℃ gedurende 96 uur
Weerstand tegen Soldeerhitte	265℃+10/-0℃ gedurende 30-35 seconden
Zoutsproeitest	5±1% zoutoplossing bij 35+1℃/-2℃ gedurende 48 uur
Veerkracht Test	100g±20g bij werkhoogte
Temperatuur Levensduur	85℃±2℃ gedurende 96 uur
Soldeerbaarheid	265±5℃, 60/40±5% Sn/pb soldeer gedurende 4,0-5,0 seconden
Contactweerstand	Teststroom: 100 mA max, Spanning: 20 mV max

Testapparatuur

Onafhankelijk laboratorium uitgerust met uitgebreide testapparatuur, waaronder:

Insteekkracht testmachine
Tweerichtingsprojector
Dikte meter
Automatische inspectiemachine
Isolatieweerstandstester
Metallografische monster polijstmachine
Zoutsproeitester
Stroom temperatuurstijging tester
Belastingsslagcurve instrument
ROHS tester
Ruwheidstester
Elastische impedantie tester
Levensduur tester

Concurrentievoordelen

High-Technology Productie: Geavanceerde productietechnieken voor superieure kwaliteit
Systematisch Managementsysteem: Gestroomlijnde processen voor efficiëntie en consistentie
ISO 9001 Certificering: Toewijding aan internationale kwaliteitsnormen
RoHS Conformiteit: Voldoet aan milieu- en veiligheidsvoorschriften
Korte Ontwikkelingsdoorlooptijd: Snellere prototyping en productiecycli
Concurrerende Prijzen & Stabiele Kwaliteit: Kosteneffectieve oplossingen zonder concessies te doen aan betrouwbaarheid

Bestelinformatie

Betaalmethoden

T/T (Bankoverschrijving)
PayPal
OCBC Bank

Aanbeveling: PayPal voor monsters (veiliger), T/T voor bulkbestellingen (lagere kosten)

Doorlooptijden

Monster Doorlooptijd: Voorraadmonster 2-3 werkdagen / Aangepast monster 5-7 werkdagen
Productie Doorlooptijd: 10-15 werkdagen

Handelstermen

Markten: Amerika, Europa, Azië, Zuid-Afrika
Handelsterm: EXW
Vracht: Lucht, Zee, Express
Service: Hoge kwaliteit met redelijke prijs, OEM-service, aangepaste maten, kleuren en ontwerpen beschikbaar
