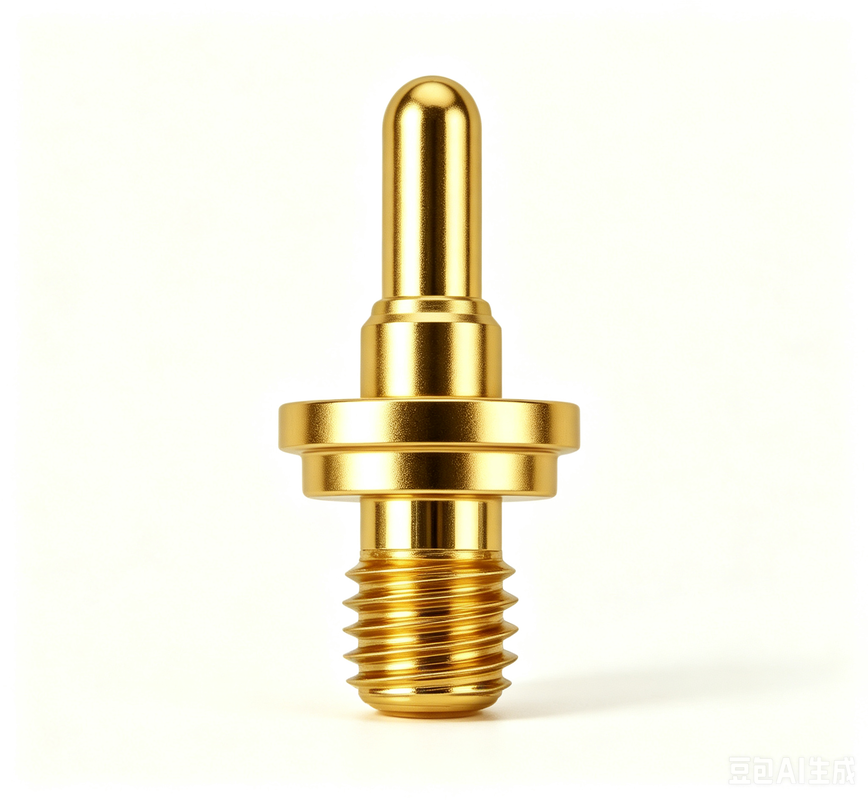

schroefdraad veerplunjer elektrisch contact pogo pin

Merknaam:	UPE
Modelnummer:	schroefdraad veerbelaste Pogo-pin
Moq:	10000
Prijs:	$0.1-$0.5
Verpakkingsgegevens:	PE zakken
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO9001

Naam:

Schroefdraad veerbelaste Pogo-pin

Materiaal:

Messing C3604, SUS304

Huidig:

Spanning:

Mechanisch leven:

50000 cyclusmin..

Neem contact op met Weerstand:

50 mΩ Max bij werkhoogte

Bedrijfstemperatuur:

-40°C~+130°C binnen 24 uur.

Zoutspraytest:

Levering vermogen:

50 KPCS/dag

Markeren:

schroefdraad veerplunjer

elektrisch contact pogo pin

Pogo pin met garantie

Productbeschrijving

Schroefdraadveerplunjer Elektrisch Contact Pogo Pin

Professionele POGO PIN maatwerkservice voor diverse vormen en structuren. Op maat gemaakte oplossingen voor hoge stromen van 15A-30A. Verschillende producten en pogo pin oplossingen ontworpen volgens klantvereisten.

Een Pogo Pin is een elektrische connector die tijdelijke verbindingen tussen circuits tot stand brengt. Het heeft een veerbelaste plunjer in een huls, die samendrukt om een betrouwbaar contact te behouden wanneer deze tegen geleidende oppervlakken wordt gedrukt.

8 Externe Structuurtypes

SMT: Goede stabiliteit met plat bodemontwerp voor eenvoudig solderen op PCB-bord
DIP: Positioneringspen voorkomt afwijking tijdens PCB-lassen met stevige positionering
Dubbele Kop: Bidirectionele board-to-board verbinding zonder lassen vereist
Rechte Hoek: Gebogen staartontwerp voor ruimteoptimalisatie, kan met draad worden gesoldeerd
Soldeerkop: Geschikt voor kabelproducten met eenvoudig draadlassen
Schroef-type: Speciale specificaties om aan diverse klantvereisten te voldoen
Eendelig type: Hoge stroomcapaciteit met aangepaste specificaties
Bolvormig type: Laterale krachtcapaciteit met aangepaste vereisten

Interne Structuur Opties

Structuur A: Plunjer met Schuine Fase

Voordelen: Conventioneel gebruik, stabiele impedantie, lange levensduur

Toepassing: SMT & DIP Regelmatig gebruik

Voorzorgsmaatregelen: Werkende slag niet overschrijden

Structuur B: Plunjer met Gatenontwerp

Voordelen: Maximale compressie in beperkte ruimte

Toepassing: SMT & DIP Regelmatig gebruik

Voorzorgsmaatregelen: Slag of overmatige stroom niet overschrijden

Structuur C: Plunjer met Plat Ontwerp

Voordelen: Eenvoudige bewerking voor ruimteconstructies

Toepassing: SMT & DIP Regelmatig gebruik

Voorzorgsmaatregelen: Slag of overmatige stroom niet overschrijden

Structuur D: Huls met Isolerende Kralen

Voordelen: Stabiele impedantie voor stromen boven 10A

Toepassing: SMT & DIP Regelmatig gebruik

Voorzorgsmaatregelen: Werkende slag niet overschrijden

Structuur E: Dubbelzijdige Compressie

Voordelen: Ruimtebesparend, lange afstand, groot contactoppervlak met compressie

Toepassing: Board-to-board docking

Voorzorgsmaatregelen: Werkende slag niet overschrijden

Structuur F: Vierdelige Combinatie

Voordelen: Hoge persvloeiendheid, kleine plunjerafwijking, waterdicht, stofdicht, verlengde levensduur

Toepassing: Hoge stroom, hoge prestaties, waterdichte en stofdichte toepassingen

Structuur G: Tussenas Compressie

Voordelen: Eenvoudige structuur met hoge stroomcapaciteit

Toepassing: Lassen van hoge stroom

Voorzorgsmaatregelen: Werkende slag niet overschrijden

Structuur H: Bal Compressie Contact

Voordelen: Eenvoudige structuur met gemakkelijke verwerking

Toepassing: Toepassingen met kleine werkende slag

Voorzorgsmaatregelen: Werkende slag niet overschrijden

Toepassingsgebieden

Waarom UPE Kiezen?

Maatwerk & Flexibiliteit: Oplossingen op maat voor specifieke vereisten
Snelle Monsters: Snellere time-to-market met snelle prototyping
Strenge Kwaliteitscontroles: Uitgebreide tests inclusief inkomende materiaalinspectie, procescontroles, 100% eindtest en nalevingsregistratie
Klantgerichte QC: Flexibele kwaliteitscontroleprocessen
Real-time QC Samenwerking: Onmiddellijke kwaliteitscontroleondersteuning

Prestatieparameters

Component	Materiaalkeuzes
Hulsmateriaal	Messing, Berylliumkoper, Fosforbrons
Plunjermateriaal	Messing, Berylliumkoper, Fosforbrons, Roestvrij staal
Veeropties	Roestvrij staal, Muziekdraad
Plating Vereisten	Goud-Au, Zilver-Ag, Palladium-Nikkel (Pd-Ni)
Nominale Stroom	1A, 2A, 3A, 5A, 15A of 30A (structuurafhankelijk)
Nominale Spanning	DC 12V, 24V
Contactweerstand	30mΩ, 50mΩ Max. (stilstaand)
Levensduur Test	50.000 cycli Min., 1.000.000 cycli Max
Reflow Temperatuur	265°, 4-5 seconden

Betrouwbaarheidstests

Test Type	Specificaties
Houdkracht	500±50 cycli per uur, minimaal 50.000 cycli
Vochtigheid	EIA-364-31, 90-95% RV bij 40°C ± 2°C gedurende 96 uur
Soldeerwarmtebestendigheid	EIA-364-56, 265°C+10/-0°C gedurende 30-35 seconden
Zoutnevel Test	EIA-364-26, 5±1% zoutoplossing bij 35+1°C/-2°C gedurende 48 uur
Veerkracht Test	100g±20g bij werkhoogte
Temperatuur Levensduur	EIA-364-17, 85°C ± 2°C gedurende 96 uur
Soldeerbaarheid	EIA-364-52, 265±5°C, 60/40±5% Sn/pb soldeer gedurende 4,0-5,0 seconden
Contactweerstand	EIA-364-23, maximaal 100 mA teststroom, maximaal 20 mV spanning

Testapparatuur

Onafhankelijk laboratorium uitgerust met uitgebreide testapparatuur, waaronder:

Insteekkracht testmachine
Tweeledige projector
Dikte meter
Automatische inspectiemachine
Isolatieweerstandstester
Metallografische monster polijstmachine
Zoutnevel tester
Stroom temperatuurstijging tester
Belastingsslagcurve instrument
ROHS tester
Ruwheidstester
Elastische impedantie tester
Levensduur tester

Concurrentievoordelen

High-Technology Productie: Geavanceerde productietechnieken voor superieure kwaliteit
Systematisch Management: Gestroomlijnde processen voor efficiëntie en consistentie
ISO 9001 Certificering: Internationale kwaliteitsmanagementsystemen
RoHS Conformiteit: Voldoet aan milieu- en veiligheidsvoorschriften
Korte Ontwikkelingsdoorlooptijd: Snellere prototyping en productiecycli
Concurrerende Prijzen & Stabiele Kwaliteit: Kosteneffectieve betrouwbare oplossingen

Bestelinformatie

Betaalmethoden: T/T (Bankoverschrijving), PayPal, OCBC Bank

Aanbeveling: PayPal voor monsters (veiliger), T/T voor bulkbestellingen (lagere kosten)

Monster Doorlooptijd: Voorraadmonster 2-3 werkdagen / Aangepast monster 5-7 werkdagen

Productie Doorlooptijd: 10-15 werkdagen

Markten: Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn: EXW

Vracht Opties: Lucht, Zee, Express

Diensten: Hoge kwaliteit met redelijke prijzen, OEM-diensten, aangepaste maten, kleuren en ontwerpen

Verpakking & Verzending

Voor vragen, neem contact op met: union@upetech.net
