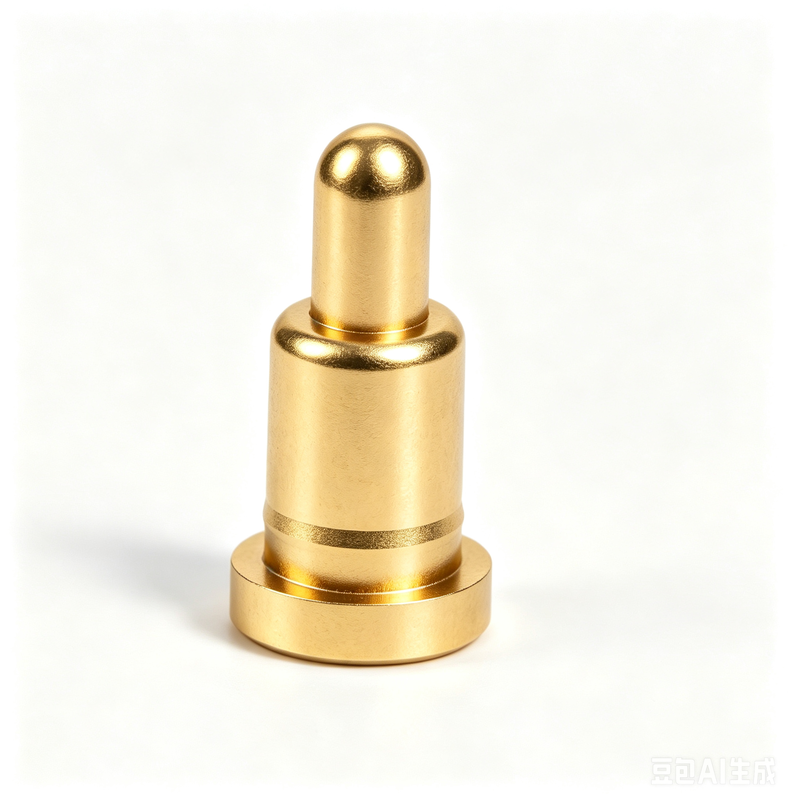

Veerbelaste SMT-contacten pogo pin

Merknaam:	UPE
Modelnummer:	SMT veerbelaste Pogo-pin
Moq:	10000
Prijs:	$0.1-$0.5
Verpakkingsgegevens:	PE zakken
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO9001

Naam:

SMT veerbelaste Pogo-pin

Materiaal:

Messing C3604, SUS304

Huidig:

Spanning:

Mechanisch leven:

50000 cyclusmin..

Neem contact op met Weerstand:

50 mΩ Max bij werkhoogte

Bedrijfstemperatuur:

-40°C~+130°C binnen 24 uur.

Zoutspraytest:

Levering vermogen:

50 KPCS/dag

Markeren:

SMT POGO-pin met veer

SMT-contacten pogo pin

pogo pin met veercontacten

Productbeschrijving

Vlambeladen SMT-contacten Pogo Pin

UPE biedt professionele POGO PIN-aanpassingsdiensten, met verschillende vormen en kleine structuren.Verschillende producten en pogo pin oplossingen kunnen worden ontworpen volgens specifieke klantvereisten.

Een Pogo Pin is een elektrische connector die wordt gebruikt om tijdelijke verbindingen te maken tussen twee circuits.met een vermogen van meer dan 50 W,.

Pogo Pin Buitenbouw

We bieden 8 soorten POGO-PIN's aan voor de keuze van de klant.

SMT-structuur

Goede stabiliteit met een vlakke bodem voor het lassen van PCB-platen.

DIP-structuur

Functioneert als een plaatsplaatsingspin bij de loopstaart voor nauwkeurig PCB-lassen zonder afwijking.

Dubbelkopstructuur

Biedt flexibiliteit bij tweerichtingsverbindingen van bord tot bord zonder lasvereisten.

Rechtshoekstructuur

Het gebogen staartontwerp biedt ruimteoptimalisatieopties en kan met draden worden gelast.

Structuur van de soldeerkop

Geschikt voor kabelproducten met een gemakkelijke draadlassen mogelijkheid.

Schroefvormige structuur

Speciale specificaties om te voldoen aan de uiteenlopende eisen van de klant met aangepaste opties.

Eenvormige typestructuur

In staat om grote stromen door te geven en aan te passen aan de specifieke behoeften van de klant.

Sferische bolvormige structuur

Ondersteunt laterale kracht en kan worden aangepast volgens de eisen van de klant.

Pogo Pin Interne structuren

We passen passende interne structuren aan aan de eisen van de klant:

Structuur A: Schuine bevelpomp

Conventioneel gebruik met stabiele impedantie en lange levensduur Toepassing: SMT & DIP regelmatig gebruik. Voorzorgsmaatregelen: mag de werkstrek niet overschrijden.

Structuur B: geborreld zuiger

Maximale compressie in beperkte ruimtes Toepassing: SMT & DIP regelmatig gebruik Voorzorgsmaatregelen: mag niet overschrijden limiet slag of overmatig stroomgebruik.

Structuur C: Flat Plunger

Eenvoudige bewerking voor ruimteconstructies op basis van A & B. Toepassing: SMT & DIP regelmatig gebruik. Voorzorgsmaatregelen: mag niet overschrijden limiet slag of overmatig stroomgebruik.

Structuur D: vat met isolatieperlen

Stabiele impedantie geschikt voor stromen hoger dan 10A. Toepassing: SMT & DIP regelmatig gebruik. Voorzorgsmaatregelen: mag niet hoger zijn dan de werkstroomlimiet.

Structuur E: Dubbelzijdige drukpomp

Ruimtebesparend ontwerp met lange afstand en grote compressie board-to-board contact. Toepassing: Board-to-board docking. Voorzorgsmaatregelen: mag niet meer dan de werkstrek limiet.

Structuur F: Vier-stuk combinatie

Hoog drukgladheid, kleine zuigerbuiging, waterdicht en stofdicht met een langere levensduur.

Structuur G: Intermediate Shaft Compression

Eenvoudige structuur die hoge stroom kan doorgeven Toepassing: Laswerk voor gebruik met hoge stroom Voorzorgsmaatregelen: mag niet hoger zijn dan de werkdruklimiet.

Structuur H: balcompressiecontact

Eenvoudige structuur met gemakkelijke verwerking. Toepassing: Gebruik van kleine werkstreken. Voorzorgsmaatregelen: Mag niet hoger zijn dan de grens van de werkstreken.

Toepassingsgebieden van Pogo Pin

Waarom UPE kiezen?

Aanpassing en flexibiliteit
Snelle monsters = snellere tijd tot de markt
Elke connector ondergaat strenge kwaliteitscontroles (inkomende materiaalinspectie, kwaliteitscontroles tijdens het proces, 100% eindtest, traceerbaarheid en naleving)
Flexibiliteit van QC gericht op de klant
Real-time QC-samenwerking

Performance-parameters van de veerbeladen Pogo-pin-connector

Naam van de onderdelen	Parameterprestatietabel
Materiaal van de loop	Messing. Beryllium koper. Fosforbrons.
Materiaal van de zuiger	Messing. Beryllium koper. Fosfor.
Vroegtijdige opties	Roestvrij staal. Muziekdraad.
Verplichtingen inzake bekleding	Goud-Au. Zilver-Ag. Palladium-Nickel.
Nominale stroom	1A, 2A, 3A, 5A, 15A of 30A (verschillende structuren)
Nominale spanning	DC 12V 24V
Contactweerstand	30mΩ 50mΩ Max. (stilte)
Levensproef	50,000 cycli Min. 1,000, 000 cycli Max.
Terugstroomtemperatuur.	265°, 4~5 sec.

Betrouwbaarheidstesten van de POGO-PIN

Testtype	Specificaties
Behoudsterkte	Bij een nominale cyclus van 500±50 per uur, minimaal 50.000 cycli
Vochtigheid	EIA-364-31, Testmethode II, voorwaarde A: 90-95% RH bij 40 °C ± 2 °C gedurende 96 uur
Weerstand tegen soldeerwarmte	EIA-364-56, procedure 5, niveau 2: 265°C+10/-0°C gedurende 30-35 seconden
Zoutsproei	EIA-364-26, Testvoorwaarde B: 5±1% zoutoplossing bij 35+1°C/-2°C gedurende 48 uur
Veerkrachttest	Normale krachttestprocedure, 100 g±20 g op werkhoogte
Temperatuurlevensduur	EIA-364-17, Testmethode A, toestand 4: 85°C ± 2°C gedurende 96 uur
Soldeerbaarheid	EIA-364-52: onderdompelen in 265±5°C, 60/40±5% Sn/pb soldeer gedurende 4,0-5,0 seconden
Contactweerstand	EIA-364-23: Teststroom maximaal 100 mA, spanning maximaal 20 mV

Testapparatuur

We hebben een onafhankelijk laboratorium met experimentele apparatuur, waaronder:

Testmachine voor het testen van de invoegkracht
twee-dimensionale projectoren
Diktemeter
Automatische controle-machine
Isolatieweerstandstester
Metallografische monsterpoetsmachine
Zoutsproei tester
Tester voor stroomtemperatuurverhoging
Instrument voor de bewegingscurve van de belasting
ROHS-tester
Ruwheidstester
Elastische impedantietester
Levenstest

Concurrentievoordelen van de UPE-onderneming

Hoogtechnologische productie met behulp van geavanceerde productietechnieken
Systematisch beheersysteem dat efficiëntie en consistentie garandeert
ISO 9001 Certificering waaruit internationale kwaliteitsnormen blijken
RoHS-naleving van milieu- en veiligheidsvoorschriften
Korte ontwikkelingstijd voor snellere prototyping en productie
Concurrerende prijzen en stabiele kwaliteit zonder afbreuk te doen aan de betrouwbaarheid

Betalingsmethoden

T/T (bankoverdracht), PayPal, OCBC Bank

Aanbeveling: Gebruik PayPal voor monsters (veiliger), gebruik T/T voor bulkorders (lagere kosten)

Levertyd en details van de dienst

Voorbeeld Levertyd: Voorraadmonster 2-3 werkdagen / Op maat gemaakt monster 5-7 werkdagen

Productietijd: 10-15 werkdagen

Markten: Amerika, Europa, Azië, Zuid-Afrika

Handelsduur: EXW

Vervoersmogelijkheden: lucht, zee, express

Diensten: Hoogwaardige kwaliteit met een redelijke prijs, OEM-service, elke speciale grootte, kleur, ontwerpen aanvaard

Verpakking en verzending
