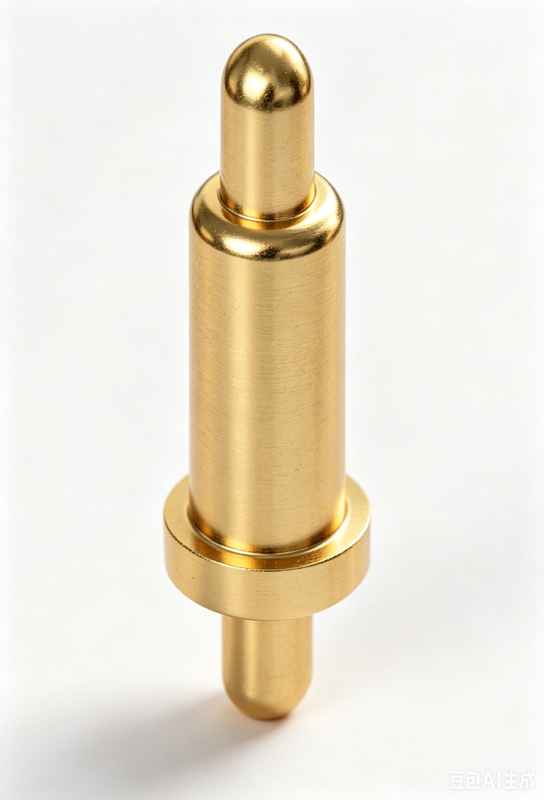

Doppelkop veerbeladen pogo-contactsonde pogo pin

Merknaam:	UPE
Modelnummer:	Dubbelkop Pogo Pin
Moq:	10000
Prijs:	$0.1-$0.5
Verpakkingsgegevens:	PE zakken
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO9001

Naam:

Dubbelkop Pogo Pin

Materiaal:

Messing C3604, SUS304

Neem contact op met Weerstand:

50 mΩ Max bij werkhoogte

Bedrijfstemperatuur:

-40°C~+130°C binnen 24 uur.

Zoutspraytest:

Kleur:

Levering vermogen:

50 KPCS/dag

Markeren:

dubbelkoppogo-contactsonde

Vlambeladen POGO pin

met twee koppen

Productbeschrijving

Dubbele Veerbelaste Pogo Pin

UPE biedt professionele POGO PIN maatwerkdiensten, met diverse vormen en kleine structuren. Wij maken pogo pins op maat voor hoge stromen, variërend van 15A tot 30A. Verschillende producten en pogo pin oplossingen kunnen worden ontworpen volgens specifieke klantvereisten.

Een Pogo Pin is een elektrische connector die wordt gebruikt om tijdelijke verbindingen tussen twee circuits tot stand te brengen. Het bestaat uit een veerbelaste plunger in een huls, waardoor compressie mogelijk is en betrouwbaar contact wordt behouden wanneer deze tegen geleidende oppervlakken wordt gedrukt.

Productspecificaties

Parameter	Specificatie
Naam	Dubbele Pogo Pin
Plunger Materiaal	Messing C3604
Huls Materiaal	Messing C3604
Veer Materiaal	SUS304
Mechanische Levensduur	50.000 cycli Minimum
Contactweerstand	50mΩ Maximum
Bedrijfstemperatuur	-40℃ tot +130℃
Weerstand tegen Soldeerhitte	260℃±5℃ voor 20s±2s
Zoutsproeitest	48 Uur
Certificering	ROHS of REACH Conform
Testen	100% Open en Kortsluiting Test

Beschikbare Externe Structuren

We bieden 8 soorten externe structuur POGO PINs voor klantkeuze. De totale hoogte van standaard POGO PINs varieert van 2,8 mm tot 11,0 mm (exclusief de lengte van de DIP pogo pin staart).

SMT

Plat bodemontwerp voor eenvoudig solderen op printplaten met goede stabiliteit.

DIP

Positioneringspin voorkomt afwijking tijdens printplaatlassen met stevige verbinding.

Dubbele Kop

Bi-directionele board-to-board verbinding zonder soldeervereisten.

Rechte Hoek

Gebogen staartontwerp voor ruimteoptimalisatie, geschikt voor draadsolderen.

Soldeerkop

Ideaal voor kabelproducten met eenvoudige draadsoldeerfunctionaliteit.

Schroef-type

Aangepaste specificaties om te voldoen aan diverse klantvereisten.

Eendelig Type

Hoge stroomcapaciteit met aangepaste ontwerpmogelijkheden.

Bolvormig Type

Laterale krachtcapaciteit met aangepaste ontwerpmogelijkheden.

Interne Structuur Opties

Structuur A: Schuine Afgeschuinde Plunger

Conventioneel gebruik met stabiele impedantie en lange levensduur. SMT & DIP toepassingen. Kan de limiet werkingsslag niet overschrijden.

Structuur B: Geboorde Plunger

Maximale compressie in beperkte ruimte. SMT & DIP toepassingen. Vermijd het overschrijden van de limiet slag en overmatige stroom.

Structuur C: Platte Plunger

Eenvoudige bewerking voor ruimtebeperkte toepassingen. SMT & DIP toepassingen. Vermijd het overschrijden van de limiet slag en overmatige stroom.

Structuur D: Isolerende Kralen

Stabiele impedantie voor stromen boven 10A. SMT & DIP toepassingen. Kan de limiet werkingsslag niet overschrijden.

Structuur E: Dubbele Compressie

Ruimtebesparend ontwerp voor board-to-board docking met grote compressie. Kan de limiet werkingsslag niet overschrijden.

Structuur F: Vierdelige Combinatie

Hoge druk gladheid, kleine plunger afbuiging, waterdicht en stofdicht. Ideaal voor toepassingen met hoge stroom en hoge prestaties.

Structuur G: Tussenliggende As Compressie

Eenvoudige structuur die hoge stroom kan doorlaten. Lassen van hoge stroomgebruik. Kan de limiet werkingsslag niet overschrijden.

Structuur H: Bal Compressie Contact

Eenvoudige structuur met gemakkelijke verwerking. Toepassingen met kleine werkingsslag. Kan de limiet werkingsslag niet overschrijden.

Producttoepassingen

Printplaten
Digitale Camera's / Medische Producten / Printer Cartridges
Golfhandvatten / Elektrische Voertuigen / Telefoon Toepassingen
Cardiale Defibrillators / Autoladen / Luchtzuiveraars
LED Platte Verlichting / LED Zaklampen / Tablets / Laptops / PC's
Powerbanks / Digitale Producten / Kleine Huishoudelijke Elektrische Toepassingen
Oplaadproducten / Signaaloverdrachtsproducten

Waarom Kiezen voor UPE?

Maatwerk & Flexibiliteit: Oplossingen op maat voor specifieke vereisten
Snelle Monsters: Versnelde time-to-market met snelle prototyping
Strenge Kwaliteitscontroles: Uitgebreide tests inclusief inspectie van inkomend materiaal, procescontroles, 100% eindtest en nalevingsverificatie
Klantgerichte QC Flexibiliteit: Aanpasbare kwaliteitscontroleprocessen
Real-time QC Samenwerking: Continue kwaliteitsbewaking en verbetering

Prestatieparameters

Component	Materiaalkeuzes
Huls Materiaal	Messing, Berylliumkoper, Fosforbrons
Plunger Materiaal	Messing, Berylliumkoper, Fosforbrons, Roestvrij Staal
Veer Opties	Roestvrij Staal, Muziekdraad
Plating Vereisten	Goud (Au), Zilver (Ag), Palladium-Nikkel (Pd-Ni)
Nominale Stroom	1A, 2A, 3A, 5A, 15A, 30A (structuur afhankelijk)
Nominale Spanning	DC 12V, 24V
Contactweerstand	30mΩ, 50mΩ Maximum (stilstaand)
Levensduur Test	50.000 cycli Minimum, 1.000.000 cycli Maximum
Reflow Temperatuur	265°, 4-5 seconden

Betrouwbaarheidstesten

Test Type	Specificatie
Retentie Kracht	500±50 cycli per uur, 50.000 cycli minimum
Vochtigheid	90-95% RV bij 40℃±2℃ gedurende 96 uur
Weerstand tegen Soldeerhitte	265℃+10/-0℃ gedurende 30-35 seconden
Zoutsproeitest	5±1% zoutoplossing bij 35+1℃/-2℃ gedurende 48 uur
Veerkracht Test	100g±20g bij werkhoogte
Temperatuur Levensduur	85℃±2℃ gedurende 96 uur
Soldeerbaarheid	265±5℃, 60/40±5% Sn/pb soldeer gedurende 4,0-5,0 seconden
Contactweerstand	Teststroom 100mA maximum, 20mV spanning maximum

Testapparatuur

Ons onafhankelijke laboratorium beschikt over uitgebreide testapparatuur, waaronder invoegkracht testmachines, tweedimensionale projectoren, diktemeters, automatische inspectiemachines, isolatieweerstandstesters, metallografische monsterpolijstmachines, zoutsproeitesters, stroomtemperatuurstijgingstesters, belastingsslagcurve-instrumenten, ROHS-testers, ruwheidstesters, elastische impedantiestesters en levensduurtesters.

Concurrentievoordelen

High-Technology Productie: Geavanceerde productietechnieken voor superieure kwaliteit
Systematisch Managementsysteem: Gestroomlijnde processen die efficiëntie en consistentie garanderen
ISO 9001 Certificering: Toewijding aan internationale kwaliteitsnormen
RoHS Conformiteit: Voldoet aan milieu- en veiligheidsvoorschriften
Korte Ontwikkelingsdoorlooptijd: Snellere prototyping en productiecycli
Concurrerende Prijzen & Stabiele Kwaliteit: Kosteneffectieve oplossingen zonder concessies te doen aan betrouwbaarheid

Bestelinformatie

Service	Details
Betaalmethoden	T/T (Bankoverschrijving), PayPal, OCBC Bank PayPal aanbevolen voor monsters, T/T voor bulkbestellingen
Monster Doorlooptijd	Voorraadmonster: 2-3 werkdagen Aangepast monster: 5-7 werkdagen
Productie Doorlooptijd	10-15 werkdagen
Markten Bedient	Amerika, Europa, Azië, Zuid-Afrika
Handelstermen	EXW
Vracht Opties	Lucht, Zee, Express
Diensten	Hoge kwaliteit met redelijke prijzen, OEM-diensten, aangepaste maten, kleuren en ontwerpen

Verpakking & Verzending

Contacteer Ons

Heeft u vragen, neem dan contact met ons op via: union@upetech.net
