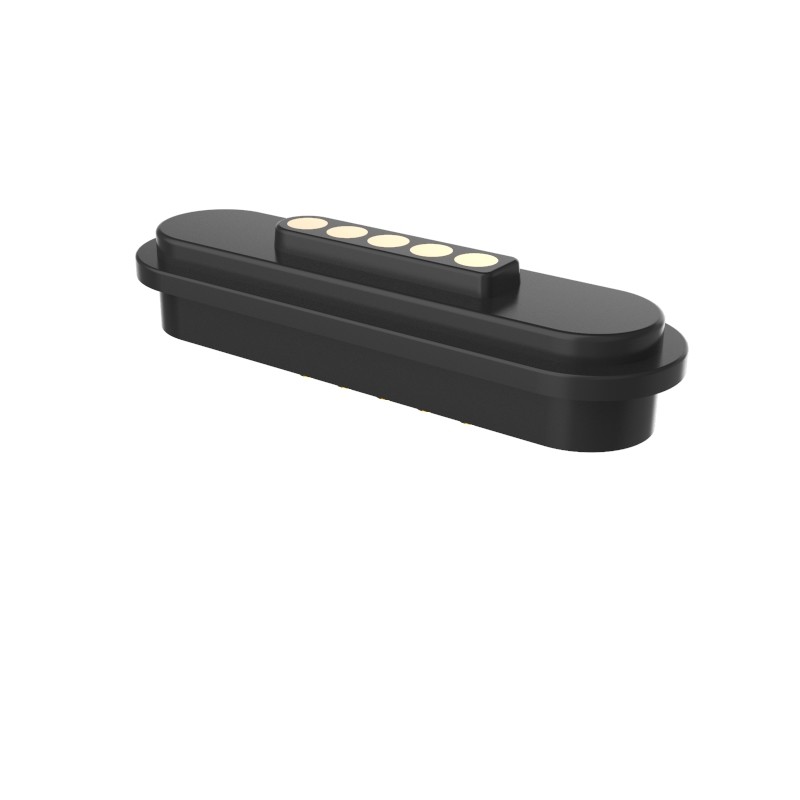

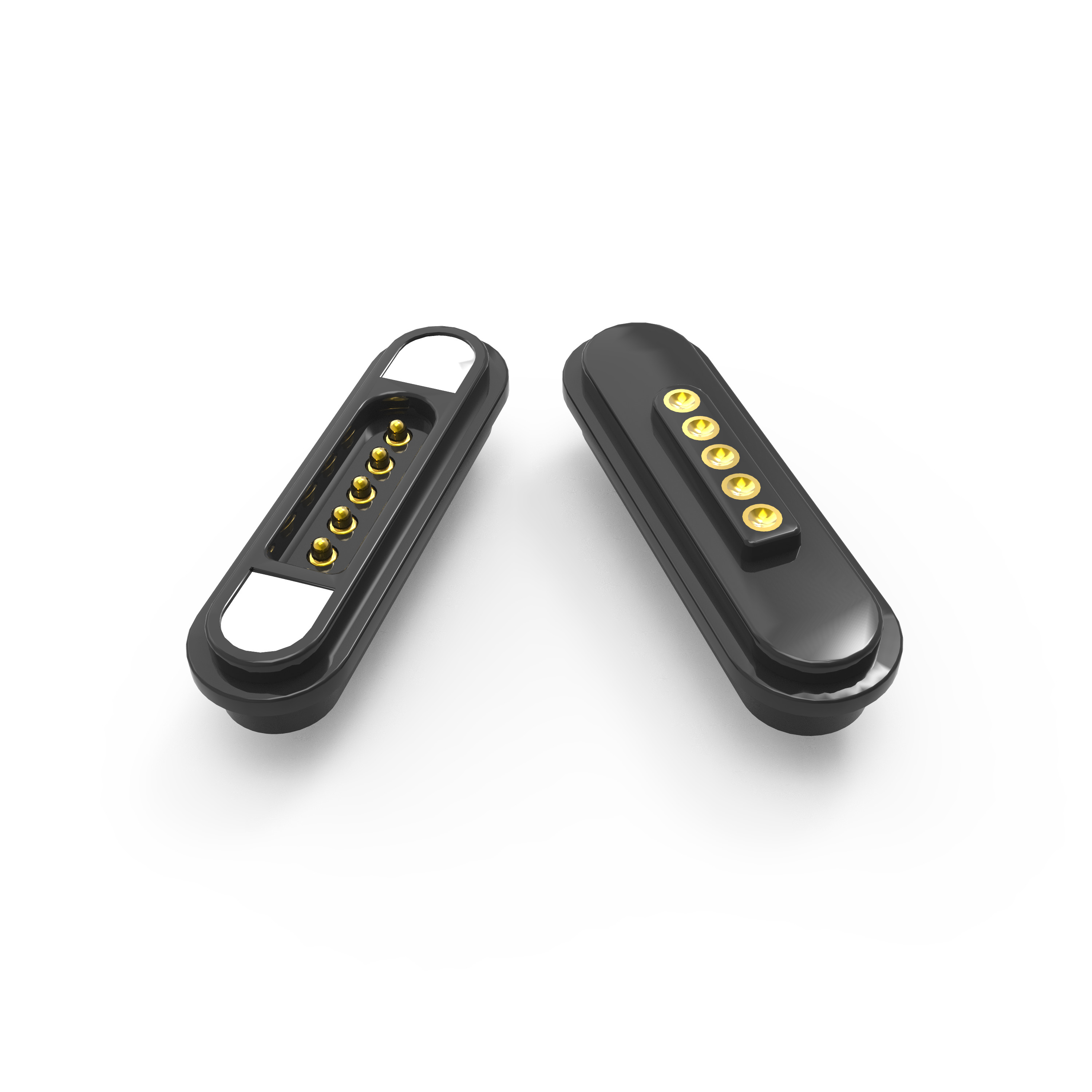

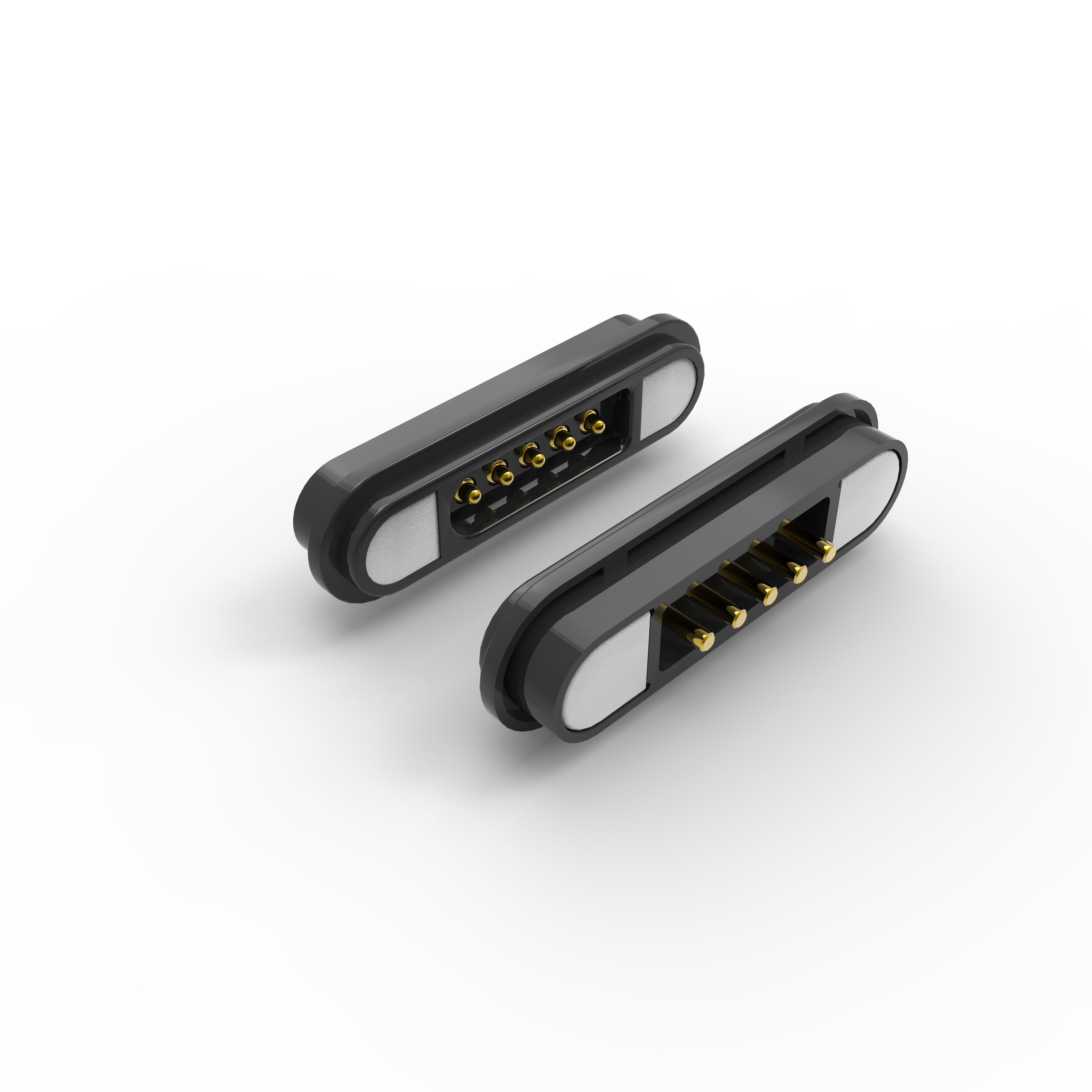

12V 5 pin magnetische aansluiting DIP mannelijke en vrouwelijke magnetische aansluiting 3A

5 pin DIP magnetische connector 3A Man en vrouw Power Charger Terminal

Dit product lijkt eenmagnetische aanhangsverbindingmet eenmet een diameter van niet meer dan 20 mm,HTN plastic behuizing, en eenmagneten van neodymiumHieronder vindt u een gestructureerde verdeling van de belangrijkste kenmerken en specificaties:

1Materialen en bouw

Pogo Pin:Verguld messing (geel metaal naalddeel) voor corrosiebestendigheid en goede geleidbaarheid.

Plastic Housing: HTN (High-Temperature Nylon) + 30% vulmiddel, UL94 V-0 (vlamvertragend, zelfdoofend).Zwarte kleur, hoogtemperatuurbestendig.

Magneet:Permanente magneet van Neodymium Iron Boron (NdFeB)(hoge magnetische sterkte).

Optioneel epoxyharscoating voor corrosiebestendigheid (geslaagd 48-uur zoutspray test).

2. Mechanische eigenschappen

Vlamkracht: 80 g ± 20 g bij een werkhoogte van 1,0 mm.

Magnetische kracht van het dokken:> 600 g(verzekert een sterke mannelijke-vrouwelijke band).

Leven in dienst:50,000+ paringscycli(duurzaam voor herhaald gebruik).

Ontwerp tegen kortsluiting: Vermijdt toevallige elektrische onderbroeken.

Polariteitsmarkering: Duidelijke identificatie voor de juiste elektrische richting.

3Elektrische eigenschappen

Nominale spanning:12V gelijkstroom.

Continu stroom:3.0A.

Contactweerstand:≤ 50 mΩ(lage impedantie voor efficiënte vermogenstransfer).

Hoogspanningstest:AC 1000V / DC 1000V, 0,5 mA voorDrie seconden.(waarborgt isolatie integriteit).

4. Milieu en naleving

RoHS en REACH-conform(vrij van gevaarlijke stoffen).

Brandwaarde: UL94 V-0 (geschikt voor strikte veiligheidsvoorschriften).

5. Toepassingen

Deze magnetische connector is veelzijdig voor:

1. PCB-soldering: Plug-in bevestiging voor printplaten.

2. Overvorming/coating: Compatibel met inkapseling na soldering.

3. Terminalverbinding: Kan interfaces maken met draden.

4. Injectievorming: Geschikt voor gevormde assemblages.

5. Rechtstreeks solderen van draad: Toestemt handmatige bevestiging van de draad toe.

Waarom UPE kiezen:

.Snelle prototyping: 3-5 dagen voor monsters

.Kosteneffectief: Concurrerende prijzen voor de MOQ

.Kwaliteitsborging: 100% geautomatiseerd testen

.Hoogtechnologische productiemet precisie-techniek

.Systematische kwaliteitscontrolevoor consistente prestaties

Parameter van de 5 pin magnetische aansluitingen:

Technische tekening van de 5-pinnige mannelijke aansluiting (belangrijke afmetingen):

Technische tekening van de vrouwelijke magnetische aansluiting met 5 pinnen (belangrijke afmetingen):

Voordelen van magnetische connector:

1)Automatische adsorptie verbonden ervaring; gemakkelijke bediening;

2) Gebruikt een magnetische interface om het apparaat gemakkelijker te verwijderen.

3) Hoge levenscyclus. Het ondersteunt 50.000-300.000 reattachment levenstijden;

4)Het is gemakkelijk om waterdicht ontwerp op maat, de vrouw kan stofdicht en waterdicht (IP68) te bereiken;

5) Ondersteunt een hoge stroom (3A-20A), snellere opladen;

6)Excellente corrosiewaarde (48H-120H) voldoet aan de harde omgevingen;

8)Shape aangepast om te voldoen aan product vorm matching, verbeteren product verkooppunt;

9)Magnetpositiëring, gebruik van magneten en structuur om dubbele schakels te beschermen

de richting ((Het is gebruikersgericht en gebruiksvriendelijk)

10) Uitstekende schaalbaarheid van de interface kan worden bereikt ((Power Signal Video Audio Jack Etc);

11)De ontwikkelingstijd is kort, lage kosten vorm voor aanpassing;

12) Zorg voor een betrouwbare hoge RF signaal transmissie.0
