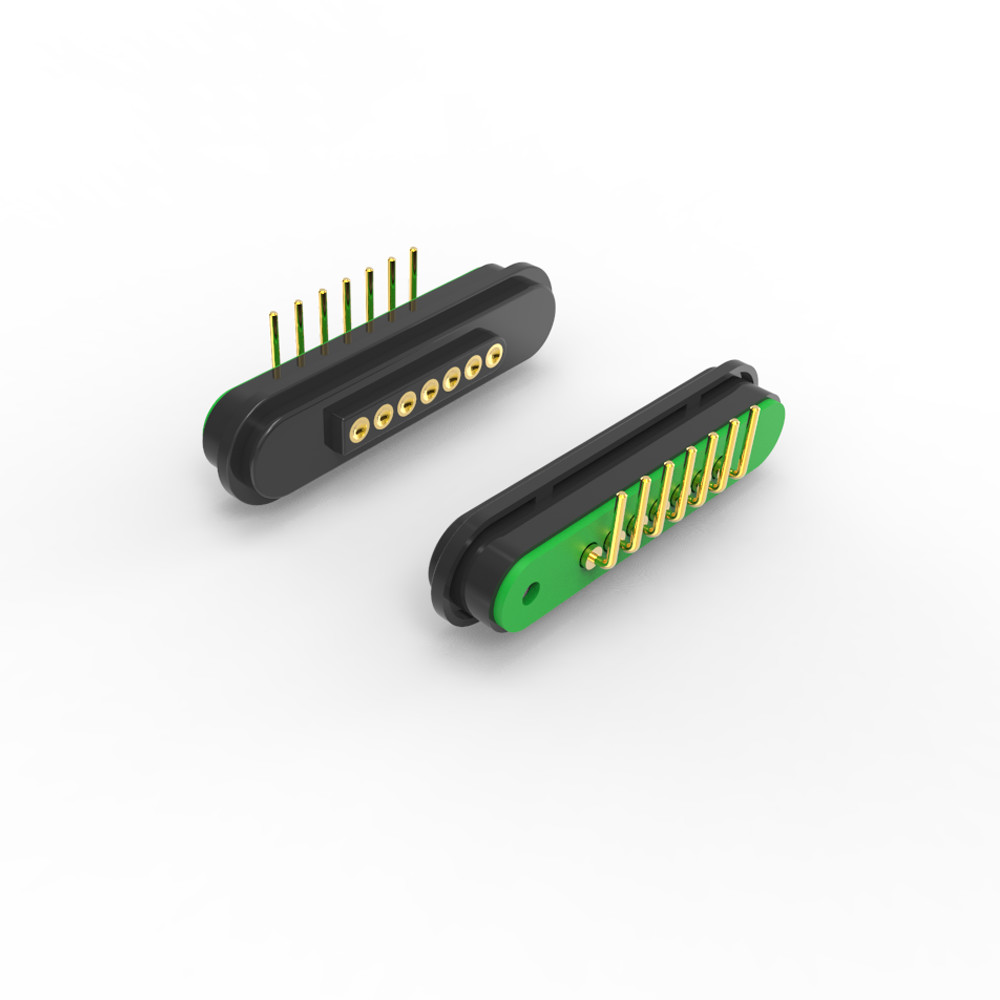

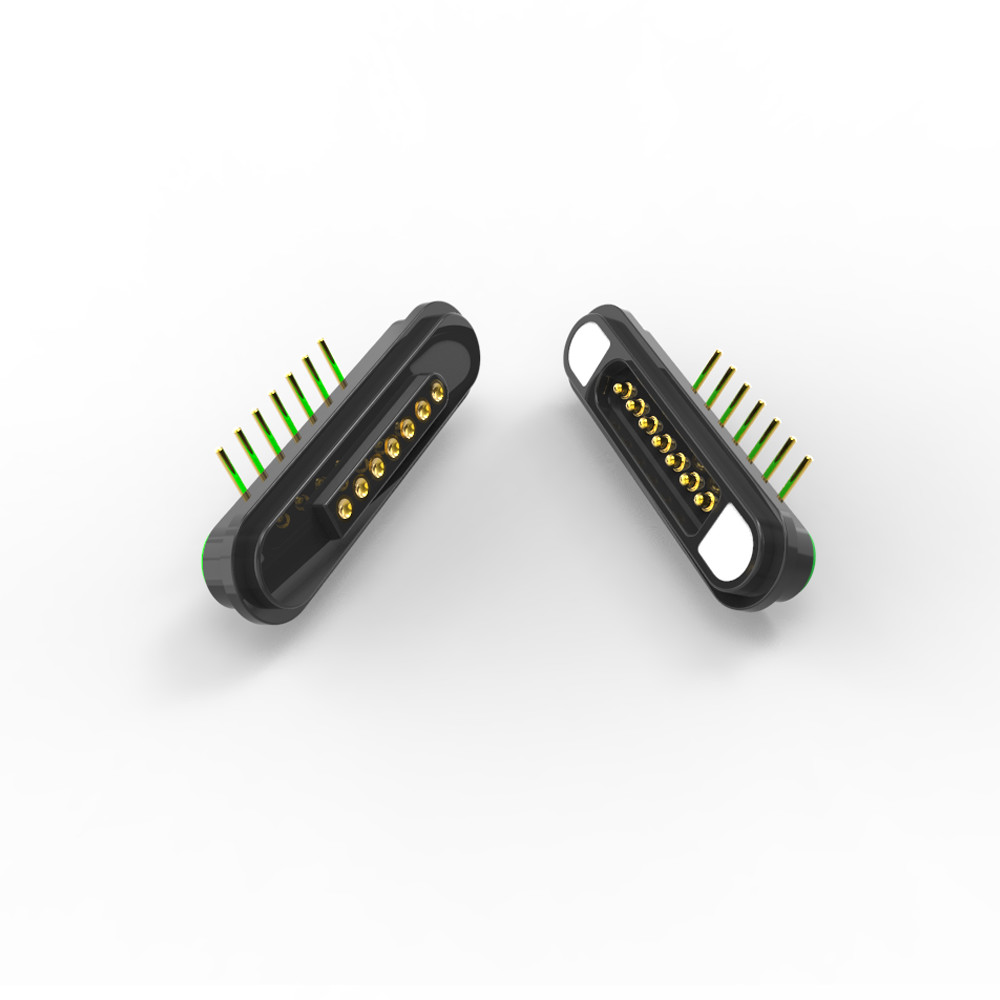

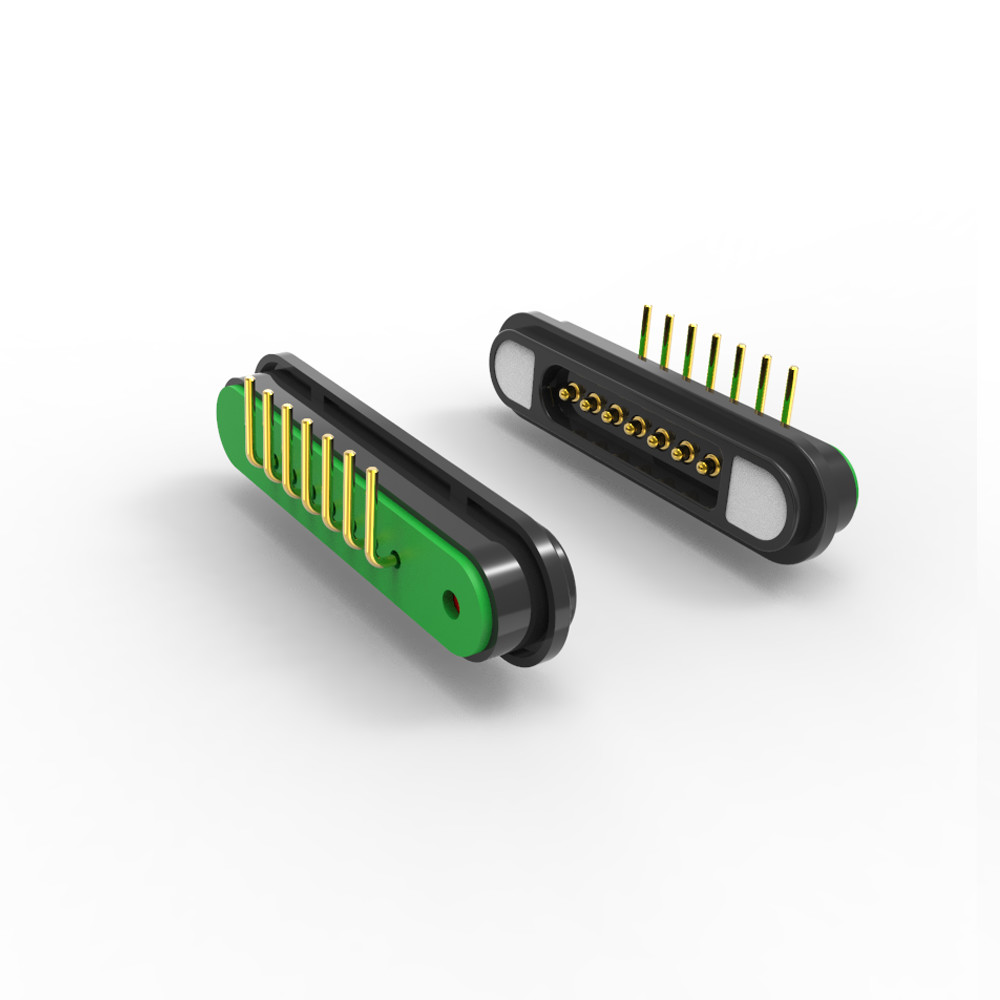

5A Magnetische aansluitingen 7 Pin Magnetische mannelijke vrouwelijke aansluiting Rechte hoek

5A 2.2mm pitch 7pin mannelijke vrouwelijke rechthoek pogo pin magnetische connector.

De 7-pinnige magnetische connector is een compacte, middellange stroom interconnect oplossing ontworpen voor veilige en afneembare verbindingen in de elektronica.

Belangrijkste specificaties:

Continu werkende stroom:5A

Standaardspanning:12V

Pitch:2.2 mm (compacte afstand voor dichte PCB-opstellingen).

Pinnummer:7-pin (mannelijk + vrouwelijk paar).

Rechthoekig ontwerp:Bespaart ruimte in nauwe behuizingen.

Pogo Pin contacten:Voor betrouwbare verbindingen met lage weerstand.

Geslacht:Er zijn mannelijke en vrouwelijke versies beschikbaar (paringspaar).

Magnetische aantrekkingskracht tussen de mannelijke en vrouwelijke koppelingsinterfaces van een rechthoekige magnetische aansluiting met 7 pinnen is > 450 g,die van cruciaal belang is voor stabiele verbindingen in hoge trillingen of draagbare toepassingenDe mannelijke en vrouwelijke magnetische connector is gemaakt van N52-grade neodymiummagneten, N52 is de hoogste graad van commercieel verkrijgbare neodymiummagneten, het is hoogwaardig permanent.

Toepassingen:

Modulaire elektronica:PCB's met snelle afgifte, testmateriaal.

Consumentenapparaten:Magnetische oplaad-/gegevenspoorten (bijv. draagbare apparaten, IoT).

Medische/industriële apparatuur:Herbruikbare connectoren voor diagnostiek.

Drones & Robotics:Afneembare stroom-/signaalverbindingen, ect.

Voordelen:

✅Ruimtebesparing:Rechte hoek + 2,2 mm toonhoogte past bij kleine apparaten.

✅Duurzaamheid:Pogo-penen kunnen meerdere paringscycli doorstaan, testduur meer dan 5000 keer min.

✅Gebruikersvriendelijk:Magnetische zelf-uitlijning vereenvoudigt verbindingen.

✅Modulariteit:Gemakkelijk te vervangen/upgraden.

Parameter van de magnetische aansluitingen met 7 pinnen:

7 pin mannelijke rechthoekige magnetische aansluitingen:

met een diameter van niet meer dan 50 mm,

Aanbevolen pcb-opstelling:

Tolerantie van de indeling: ± 0,05 mm

Waarom kiezen klanten voor ons?

1Aanpassing en flexibiliteit

2.Snel monsters = snellere tijd op de markt

3.Elke aansluiting ondergaat strenge kwaliteitscontroles

Inkomende materiaalinspectie

Qualiteitscontroles in gang

100% eindtest

Traceerbaarheid en naleving

4.Klantgerichte QC-flexibiliteit

5.QC-samenwerking in realtime

Toepassing van magnetische connectoren:

We kunnen ontwerpservices aanbieden.

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar

Verpakking en verzending

Als u vragen heeft, kunt u deze sturen naarUnie@upetech.net
