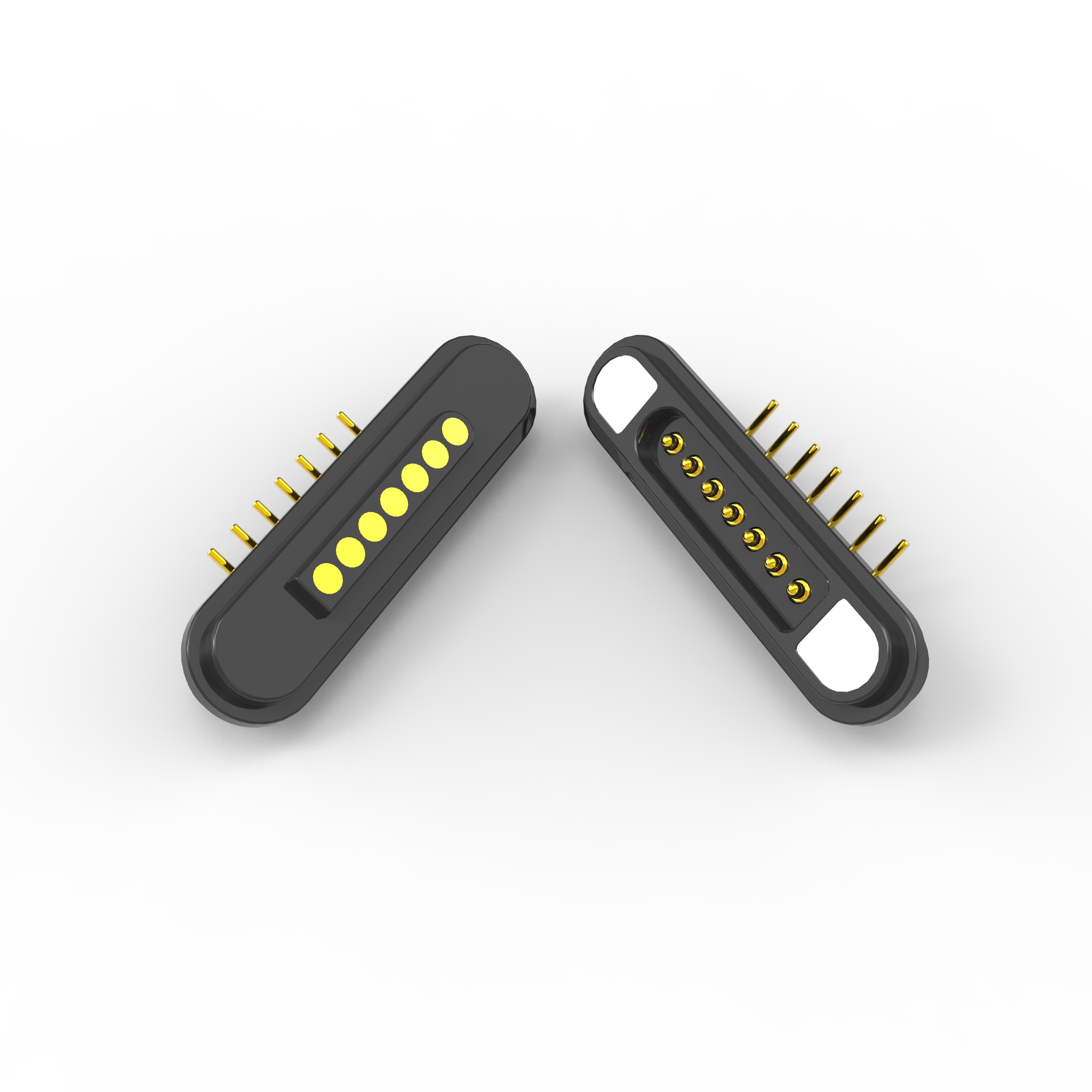

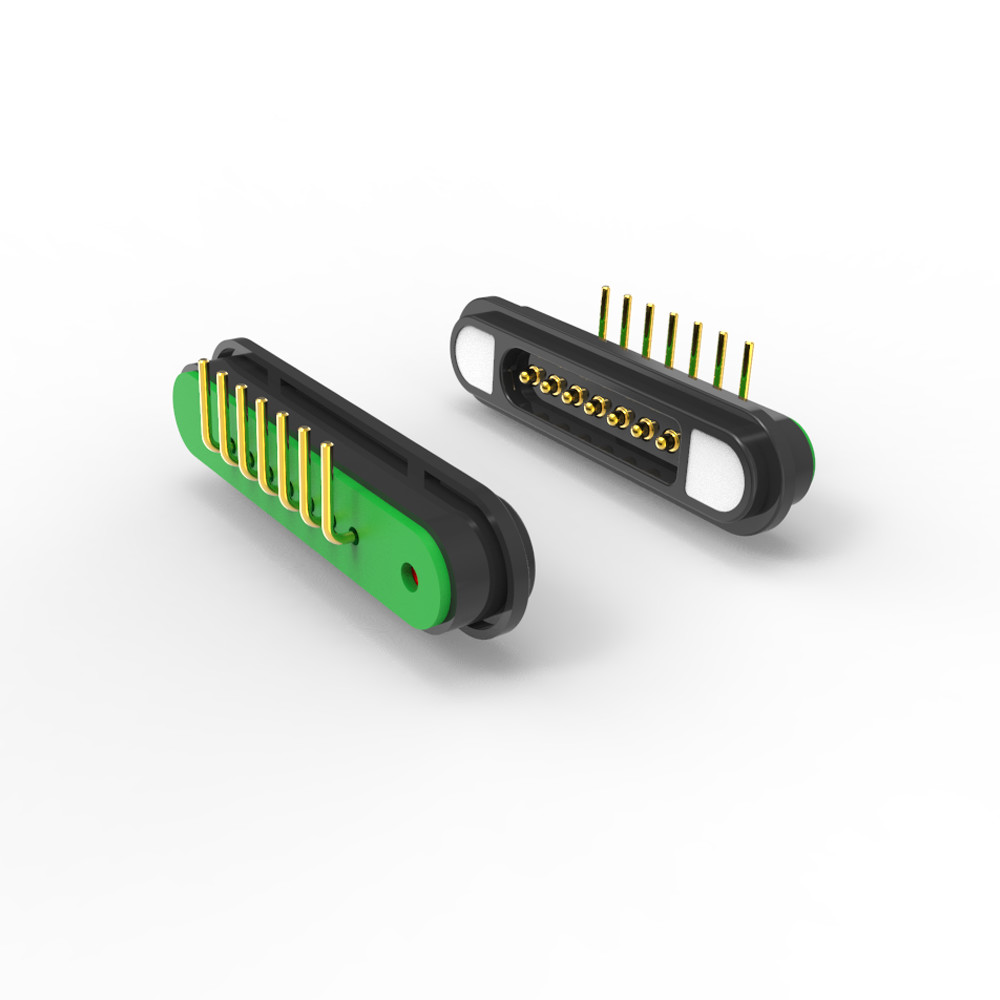

Plastic rechthoek Pin Connector Buig Pogo Pins Connector 7 Pin

Basisinformatie
Plaats van herkomst: China
Merknaam: UPE
Certificering: ISO9002
Modelnummer: VIC1302A /VIC1302C
Document: VIC1302A.pdf
Min. bestelaantal: 5000
Prijs: $1-$5
Verpakking Details: PE zakken
Levertijd: 12-15 werkdagen
Betalingscondities: T/T
Levering vermogen: 5KPCS/dag
Gedetailleerde informatie
Naam: rechthoekige pinconnector Materiaal: THN, Messing C3604, SUS304, NdFeB N52
Vlamkracht: 80 g±20 g Werkstork: 1.0 mm
Volatge: 12V Stroom: 5A
Magnetische Kracht: 450 g Mechanische levensduur: 5000 cyclusmin.
Contactweerstand: 50mΩ Max (PIN) Zoutsproeitest: 48 uur
Kleur: zwart, geel
Markeren:

Plastiek rechthoekspinconnector

,

Verbinding van Pogo-pinnen

,

Pogo Pins Connector 7 Pin


Productomschrijving

HTN-plastic 7pin buigbare, met veer geladen pogo pin magnetische connector met PCB

De rechthoekige magnetische connector is een gespecialiseerde verbindingsoplossing die is ontworpen voor toepassingen die betrouwbare, hoogcyclusverbindingen met magnetische uitlijning vereisen.



Belangrijkste kenmerken:



1.7-Pin Configuratie

Biedt meerdere geleidende paden voor stroom, gegevens of signaaloverdracht.

Gewoon bij opladen, gegevensoverdracht of modulaire elektronische verbindingen.



2.Spring-geladen Pogo Pins

Zorgt voor een consistente contactdruk en compenseert voor kleine afwijkingen.

Verbetert de duurzaamheid (meestal gerangschikt voor duizenden invoegcyclussen).



3Magnetische koppeling

Gebruikt ingebouwde magneten voor een veilige, snelle bevestiging/afkoppeling.

Zelf-uitlijning voor gebruiksgemak.



4.HTN Plastic Housing

Hoge temperatuur nylon (HTN) biedt uitstekende mechanische sterkte, hittebestendigheid en duurzaamheid.

Lichtgewicht maar robuust, geschikt voor industriële of consumentenelektronica.

5.Buigontwerp (flexibel/verstelbaar)

Kan hoekflexiciteit of belastingverlichting mogelijk maken om schade aan kabels te voorkomen.

Nuttig in draagbare apparaten, roterende gewrichten of toepassingen met beperkte ruimte.



Typische toepassingen:

Modulaire elektronica (drones, robotica, afneembare modules).

Medische hulpmiddelen (draagbare sensoren, snel ontkoppelbare apparatuur).

Gebruikersapparatuur (magnetische laadkabels, smartwatchdocks).

Industriële apparatuur (waterdichte/duurzame connectoren voor ruwe omgevingen) ect.



Voordelen:

✔ Betrouwbare aansluiting

✔ Gebruikersvriendelijk

✔ Ruimtebesparend Compact ontwerp met zeven pinnen dat past bij kleine vormfactoren.

✔ Duurzaam ∙ HTN-plastic is bestand tegen slijtage, hitte en chemicaliën



Magnetische aantrekkingskracht tussen de mannelijke en vrouwelijke koppelingsinterfaces van een rechthoekige magnetische aansluiting met 7 pinnen is > 450 g,die van cruciaal belang is voor stabiele verbindingen in hoge trillingen of draagbare toepassingenDe mannelijke en vrouwelijke magnetische connector is gemaakt van N52-grade neodymiummagneten, N52 is de hoogste graad van commercieel verkrijgbare neodymiummagneten, het is hoogwaardig permanent.



Parameter van de magnetische aansluitingen met 7 pinnen:

Naam

7 pin magnetische connectoren

Pinnetje

7 pin of op maat

Pitch

2.20mm

Type

Rechte hoek

Pogo pin

met een gewicht van niet meer dan 10 kg

Huizen

Zwart HTN+30%GF UL94 V-0

Magneet

Neodymium ijzerboor

Magneten

N52 (als vereiste)

Magnetische kracht

450 g

Veerkracht

8020g, bij1.0Een werkende ooievaar.

Mechanische levensduur

5000 cyclus Min..

Stroom

5Een

Spanning

DC 12V

Contactweerstand

50 mΩ Max (PIN).

High-spanningsonderzoek

AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.

Zoutsprayproef

48 uur

Certificering

RoHS- of REACH-conform product

Test

100% open en korte test



met een vermogen van meer dan 50 W

Plastic rechthoek Pin Connector Buig Pogo Pins Connector 7 Pin 0

met een vermogen van meer dan 10 W

Plastic rechthoek Pin Connector Buig Pogo Pins Connector 7 Pin 1

Aanbevolen pcb-opstelling:

Plastic rechthoek Pin Connector Buig Pogo Pins Connector 7 Pin 2 Tolerantie van de indeling: ± 0,05 mm



Waarom kiezen klanten voor ons?

1Aanpassing en flexibiliteit

2.Snel monsters = snellere tijd op de markt

3.Elke aansluiting ondergaat strenge kwaliteitscontroles

Inkomende materiaalinspectie

Qualiteitscontroles in gang

100% eindtest

Traceerbaarheid en naleving

4.Klantgerichte QC-flexibiliteit

5.QC-samenwerking in realtime



Toepassing van magnetische connectoren:

Plastic rechthoek Pin Connector Buig Pogo Pins Connector 7 Pin 3



We kunnen ontwerpservices aanbieden.

Plastic rechthoek Pin Connector Buig Pogo Pins Connector 7 Pin 4



Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar



Verpakking en verzending

Plastic rechthoek Pin Connector Buig Pogo Pins Connector 7 Pin 5
