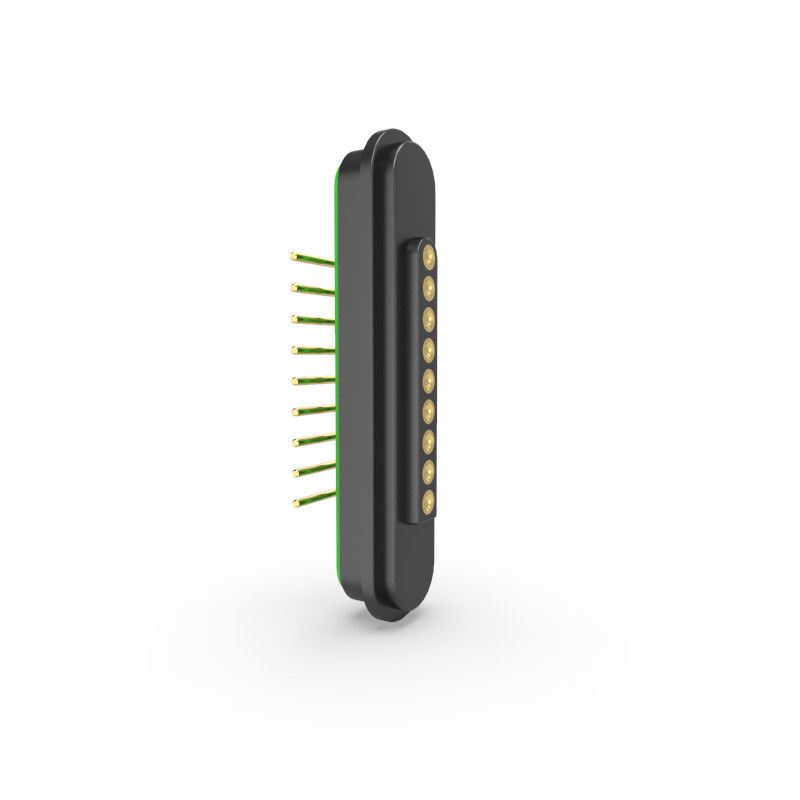

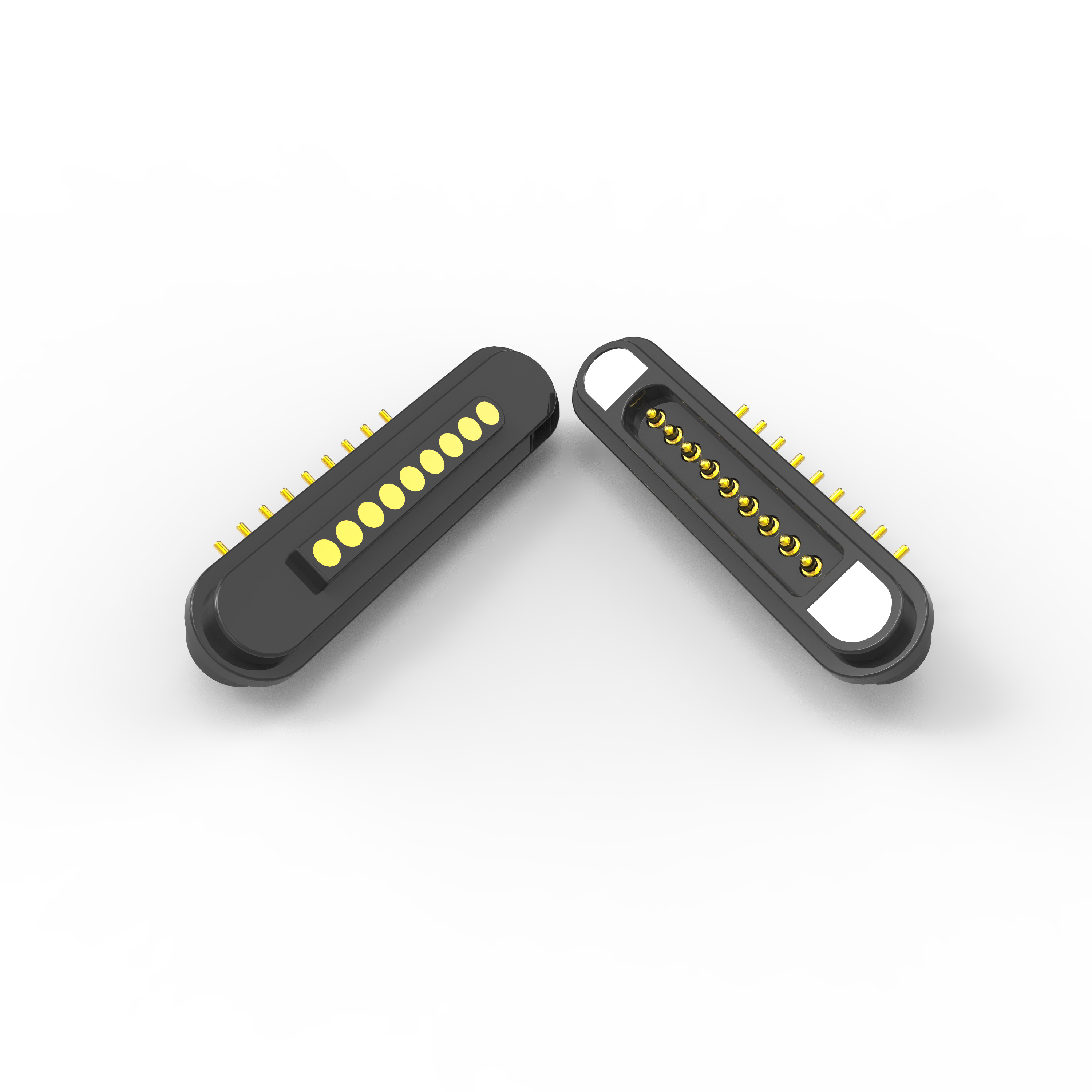

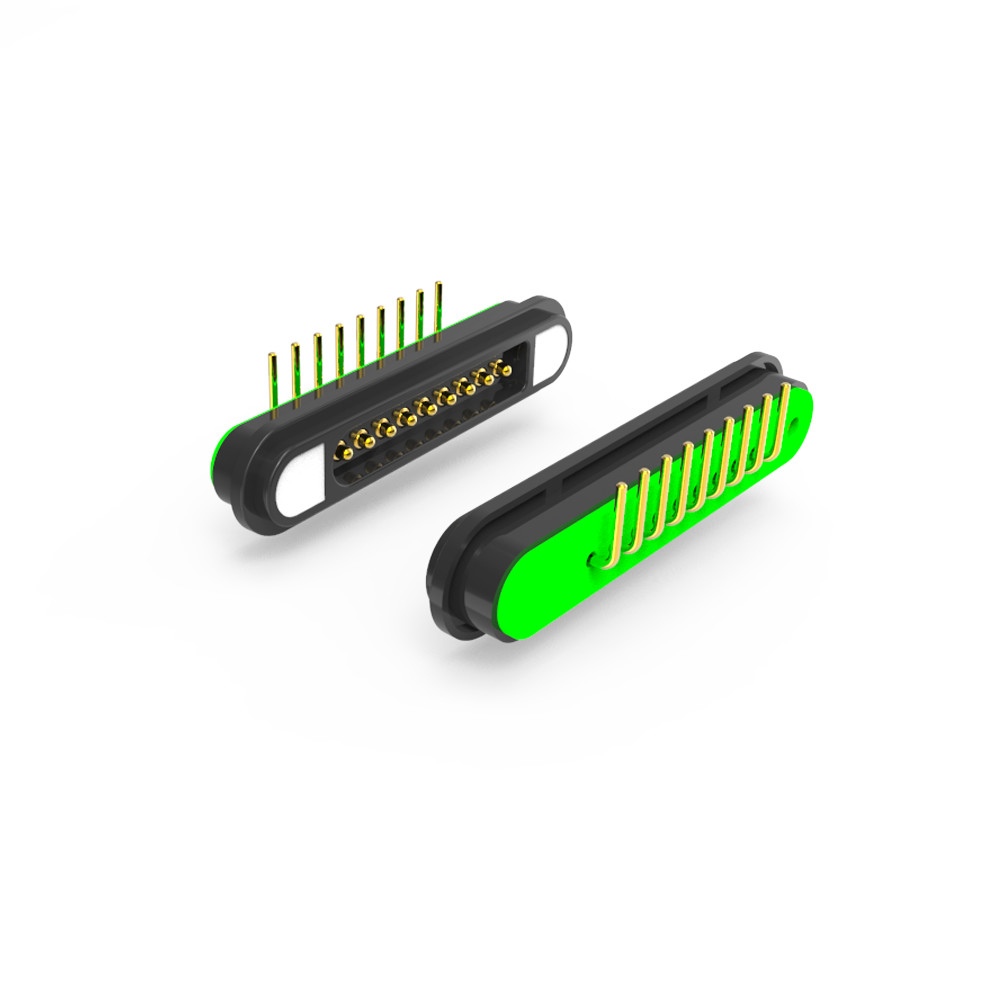

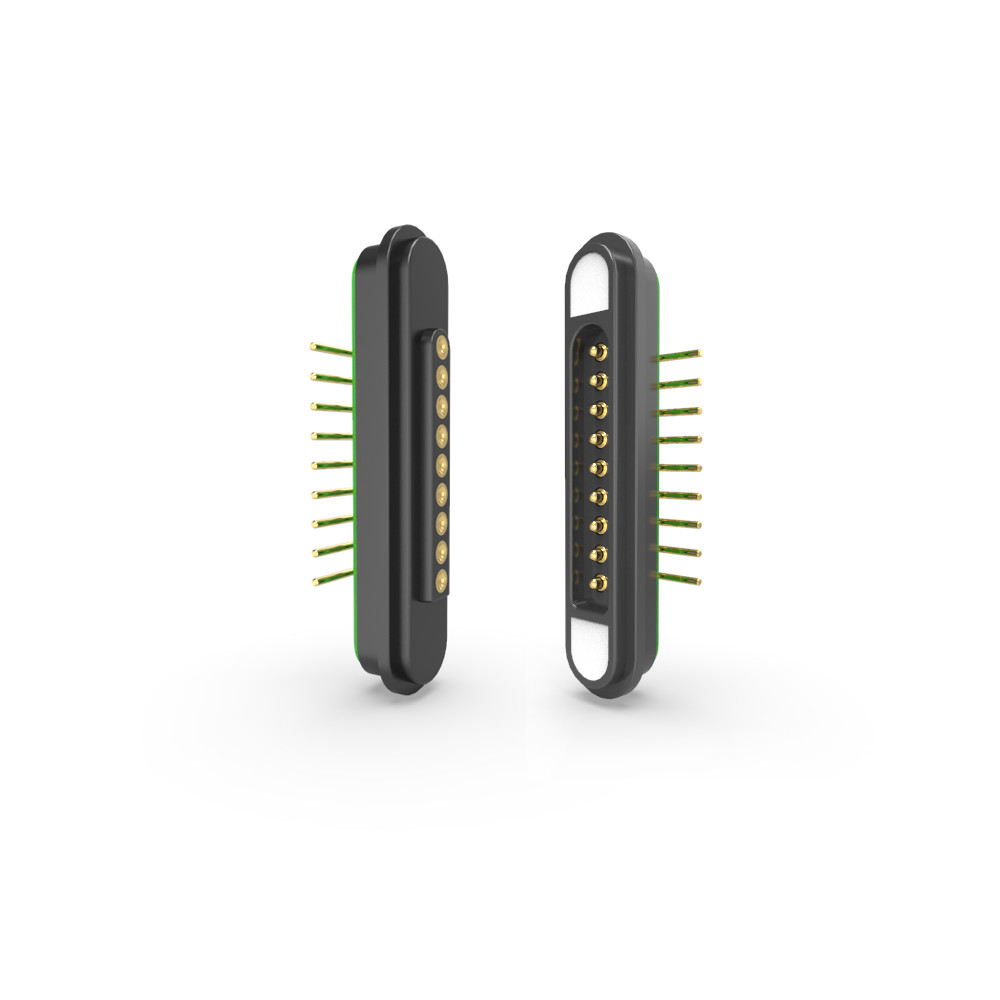

2.2mm Pitch Magnetic Connectors 9 Pin Magnetic Pogo Connector 5A Man Vrouw

2.2mm pitch 9pin magnetische absorptie mannelijke vrouwelijke pogo pin connector met 5A.

UPE is een professionele fabrikant van magnetische connectoren en magnetische kabels.

We hebben onze eigen professionele ontwerpers om aan al uw eisen te voldoen en magnetische connector aanpassingsservice te bieden.Verschillende magnetische Pogo Pin connector producten en oplossingen kunnen worden ontworpen volgens de verschillende behoeften van de klant.

Materialen

Pogo Pin:

Materiaal: Messing (Plunger & Barrel)

Plating: goud (Au) over nikkel (Ni)

Huisvesting:

Materiaal: HTN (High-Temperature Nylon) + 30% Glasvezel (GF)

Kleur: Zwart

Vlambaarheid: UL94 V-0

Magneet:

Type: NdFeB (Neodymium Iron Boron)

Klasse: N52

Geplaatst: nikkel (Ni)

Elektrische specificaties

Werkspanning: 12 V gelijkstroom

Werkstroom: 5,0 A

Contactweerstand (PIN): ≤ 50mΩ (max)

Hoogspanningstest

AC: 1000V, 0,5mA, 3 seconden

DC: 1000V, 0,5mA, 3 seconden

Productkenmerken

Naleving: ROHS & REACH-conform

Magnetische kracht: ≥ 450 g

Veiligheidsontwerp: bescherming tegen kortsluiting

Parameter van magnetische aansluitingen met 9 pinnen:

met een diameter van niet meer dan 10 mm,

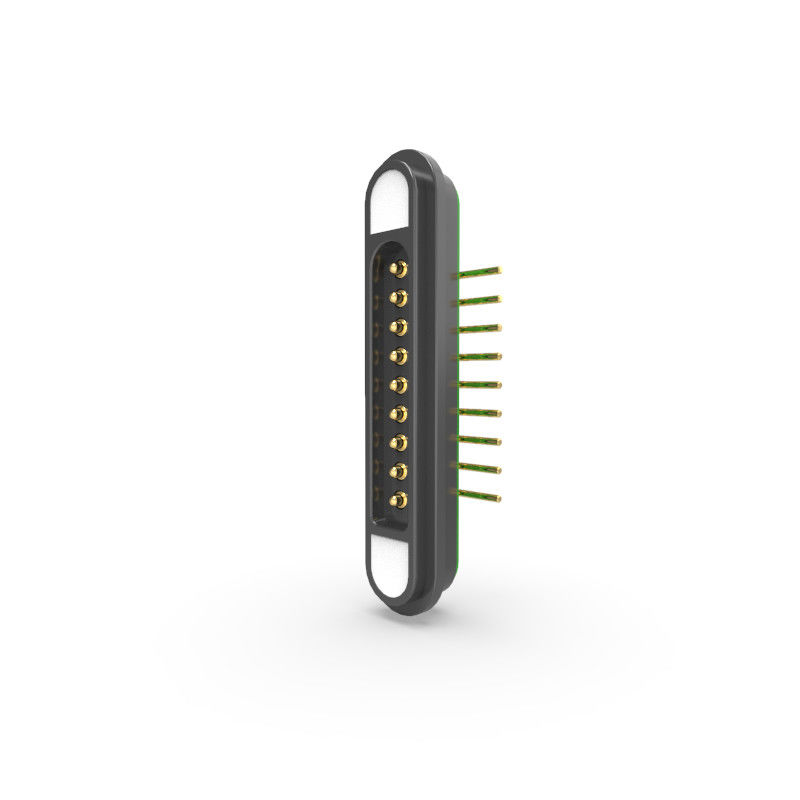

9 pin vrouwelijke magnetische aansluitingen:

Aanbevolen pcb-opstelling:

Tolerantie van de indeling: ± 0,05 mm

Belangrijkste voordelen van magnetische verbindingen

1. Superieur gemak en gebruikerservaring

Snelle aansluiting/afsluiting ️ moeiteloze bediening met één hand met automatische uitlijning.

Blindparing ️ Geen precieze uitlijning nodig; ideaal voor krappe ruimtes.

Verminderde slijtage

2Verbeterde duurzaamheid en betrouwbaarheid

50,000+ Paringscycli

Water-/stofbestendigheid ️ Voor harde omgevingen beschikbaar met afdichte ontwerpen (IP67/IP68).

Vibratie/schokbestendig

3Geavanceerde veiligheidskenmerken

Spark-free

Anti-kortsluiting ️ Ingebouwde bescherming voor energietoepassingen.

Polariteitsbeheersing: Aanpasbare ontwerpen voorkomen omgekeerde verbindingen.

4. Elektrische eigenschappen met hoge prestaties

Laag contactweerstand (≤ 50mΩ) ️ Goudgeplatte pinnen zorgen voor een stabiele stroom-/signaaloverdracht.

5A+ stroomclassificatie Ondersteunt snel opladen en apparaten met een hoog vermogen.

EMI-beschermingsmogelijkheden ️ Critisch voor gevoelige elektronica.

5.Ruimte en kostenefficiëntie

Compact ontwerp: Spacesparing van 30-50% ten opzichte van traditionele connectoren.

Verminderd onderhoud ️ Geen gebroken pinnen of losse stopcontacten.

Modulaire aanpassing: vermengen van stroom- en gegevenspins in één connector.

Toepassingen van magnetische connectoren

UPE's hoogwaardige magnetische connectoren zijn ontworpen voor betrouwbaarheid in verschillende industrieën.

1.Elektronica en PCB-integratie(zoals PCB-bordverbindingen / digitale camera's / printers en cartridges)

2.Industriële en automobielindustrie(Elektrische voertuigen (EV's) / golfhandvatselsensoren / telefoonapparatuur)

3.Medische en veiligheidskritische hulpmiddelen(Hartdefibrillatoren ¢ Foutbeveiligde aansluitingen voor levensreddende medische apparatuur/

Medische diagnose Steriliserbaar en betrouwbaar signaal/krachtoverdracht)

4.Consumenten en slimme apparaten

.Laptops/tabletten/pc's ️ Sneloplaaddocks met kortsluitingsbescherming.

.LED-verlichting ️ Vlakke armaturen, zaklampen en modulaire armaturen

.Powerbanks ️ Vonkvrije, efficiënte laadstations.

5.Home & IoT-toepassingen

.Kleine huishoudelijke apparaten ️ Luchtreinigers, slimme spiegels en keukenapparaten.

.Signaltransmisieproducten ¢ Audio/videoapparatuur, sensoren en IoT-modules.

Concurrentievoordelen van UPE:

1. Hoogtechnologische productie
Gebruikt geavanceerde productietechnieken voor superieure productkwaliteit.

2. Systematisch beheersysteem
Stroomlijnde processen zorgen voor efficiëntie en consistentie in de productie.

3. ISO 9001 Certificering
Toont toewijding aan internationale kwaliteitsmanagementsnormen.

4. RoHS-conformiteit
Alle producten voldoen aan de voorschriften inzake beperking van gevaarlijke stoffen (RoHS), waardoor milieunormen en veiligheidsnormen worden gewaarborgd.

5Korte ontwikkelingstijd
Snellere prototyping en productiecycli, waardoor een snellere aflevering op de markt mogelijk is.

6Concurrerende prijzen en stabiele kwaliteit
Kosteneffectieve oplossingen zonder afbreuk te doen aan de betrouwbaarheid.

Waarom UPE kiezen?

- Expertise op het gebied van aanpassing:We ontwerpen magnetische Pogo pin connectoren en andere oplossingen op maat van uw unieke behoeften.

Ondersteuning van eind tot eind:Van concept tot productie bieden wij uitgebreide R&D en productiediensten.

Verscheidene toepassingen:Onze connectoren zijn geoptimaliseerd voor duurzaamheid, efficiëntie en naadloze connectiviteit in verschillende industrieën.

.Partner met UPE voor geavanceerde oplossingen voor magnetische connectoren die precisie, prestaties en flexibiliteit combineren

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar

Verpakking en verzending

Aanpassing beschikbaar

Onze e-mailadres is:Unie@upetech.net
