3A Magnetische verbindingen Man en Vrouw Pogo Magnetische verbinding Rechte hoek

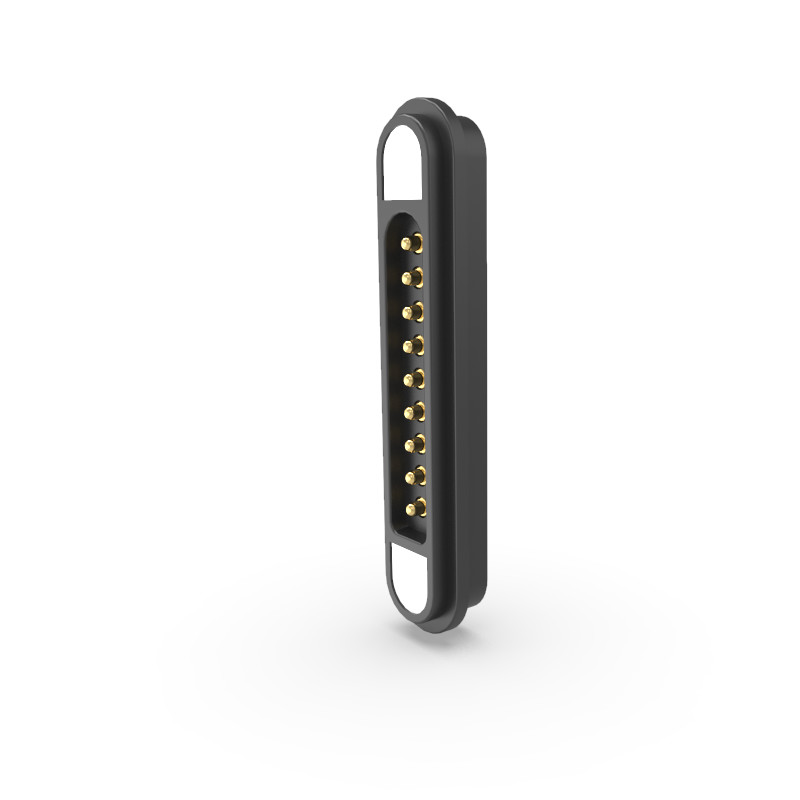

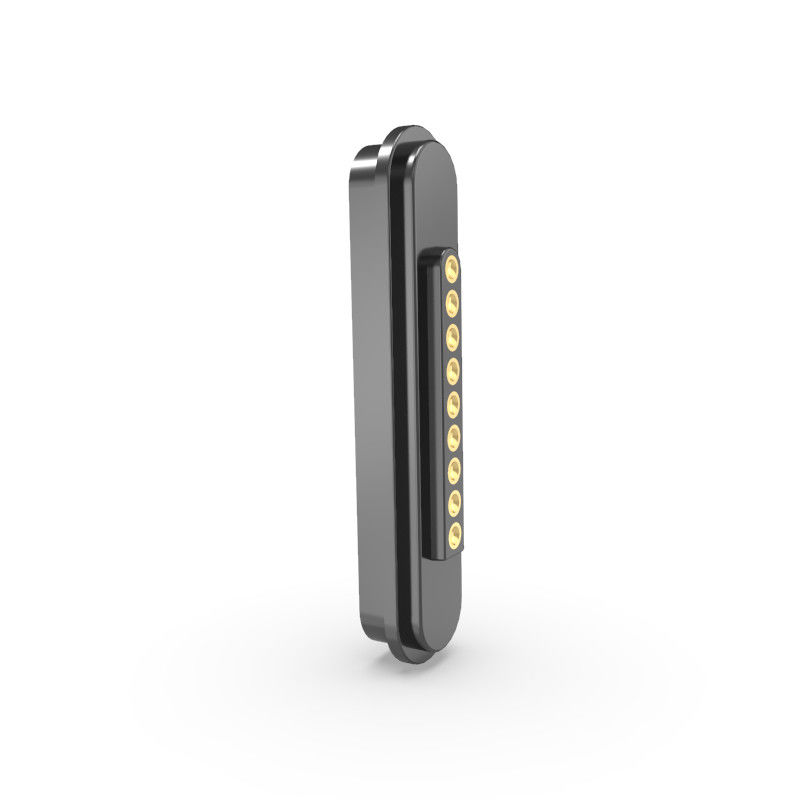

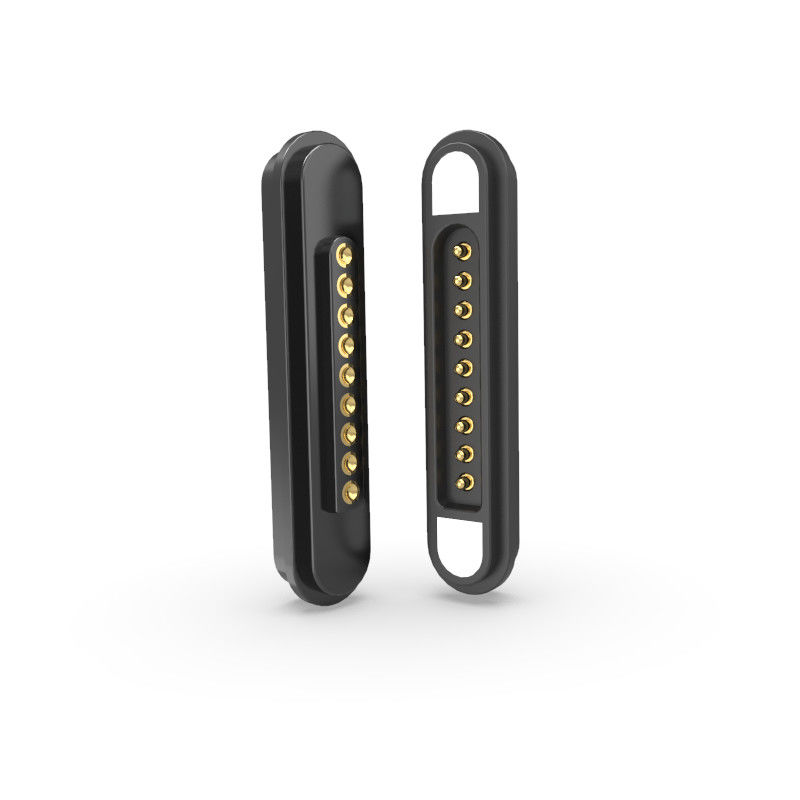

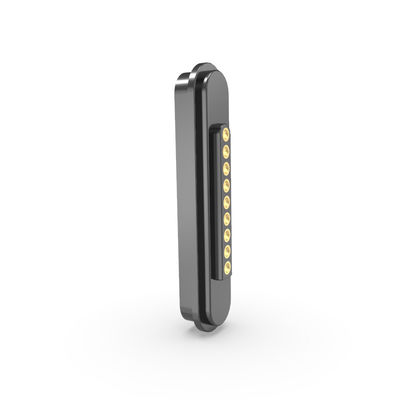

3A Rechte hoek 9 pin pogo magnetische connector man en vrouw voor tablet

De 9 pin magnetische connectoren gebruiken 9 pogo pins met een hoogtemperatuur nylon behuizing en NdFeB magneten voor veilige bevestiging.

1. Materialen en bekleding

Pogo Pins

Materiaal: Messing (kolf en loop)

Plating: Goud (Au) over nikkel (Ni) → Zorgt voor een lage contactweerstand, corrosiebestendigheid en duurzaamheid.

Huizen

Materiaal: HTN (High-Temperature Nylon) + 30% Glasvezel (GF) → Hoge mechanische sterkte, hittebestendigheid.

Kleur: Zwart

Brandbaarheid: UL94 V-0 → Zelf blusbaar, geschikt voor toepassingen met een hoge veiligheid.

Magneet

Type: NdFeB (Neodymium Iron Boron), graad N52 → Sterke magnetische kracht (hoogste graad voor commercieel gebruik).

Plating: nikkel (Ni) → voorkomt corrosie van de magneet.

2Elektrische specificaties

Werkspanning: 12 V gelijkstroom

Werkstroom: 5,0 A → Geschikt voor toepassingen met een matig vermogen (bv. laptops, medische apparaten).

Contactweerstand (PIN): ≤ 50mΩ (Max) → Zorgt voor een efficiënte vermogenstransmissie met minimale verliezen.

Hoogspanningstest:

AC/DC 1000V, 0,5mA, 3 seconden → Valideert isolatie en dielectrische sterkte.

3. Belangrijkste kenmerken

Naleving: ROHS & REACH → Vrij van gevaarlijke stoffen (lood, kwik, enz.).

Magnetische kracht: ≥ 450 g → Sterk vasthouden voor veilige verbindingen.

Veiligheidsontwerp: Bescherming tegen kortsluiting → Vermijdt schade door toevallig contact.

4. Potentiële toepassingen

Consumentenelektronica: Magnetische opladers voor laptops, tablets of wearables.

Medische/industriële apparaten: veilige, afneembare stroomverbindingen.

Automobilerij/luchtvaart: verbindingen met een hoge betrouwbaarheid in moeilijke omgevingen.

5Voordelen

✔ Duurzaamheid: Goudgeplatte messing + HTN behuizing is slijtage- en hittebestendig.

✔ Hoge stroomcapaciteit: 5A is geschikt voor het hanteren van energiezuchtige apparaten.

✔ Veiligheidsgecertificeerd: UL94 V-0 ontvlambaarheidscategorie en hoogspanningsgetest.

✔ Sterk magnetisme: N52-magneten zorgen voor een stabiele bevestiging.

Parameter van magnetische aansluitingen met 9 pinnen:

met een diameter van niet meer dan 10 mm,

9 pin vrouwelijke magnetische aansluitingen:

Aanbevolen pcb-opstelling:

Tolerantie van de indeling: ± 0,05 mm

Concurrentievoordelen van UPE:

1. Hoogtechnologische productie
Gebruikt geavanceerde productietechnieken voor superieure productkwaliteit.

2. Systematisch beheersysteem
Stroomlijnde processen zorgen voor efficiëntie en consistentie in de productie.

3. ISO 9001 Certificering
Toont toewijding aan internationale kwaliteitsmanagementsnormen.

4. RoHS-conformiteit
Alle producten voldoen aan de voorschriften inzake beperking van gevaarlijke stoffen (RoHS), waardoor milieunormen en veiligheidsnormen worden gewaarborgd.

5Korte ontwikkelingstijd
Snellere prototyping en productiecycli, waardoor een snellere aflevering op de markt mogelijk is.

6Concurrerende prijzen en stabiele kwaliteit
Kosteneffectieve oplossingen zonder afbreuk te doen aan de betrouwbaarheid.

Waarom UPE kiezen?

1Op maat gemaakte oplossingen voor elke behoefte

Deskundige aanpassing: Ons ingenieursteam ontwerpt connectoren die specifiek zijn voor uw applicatie, of het nu gaat om medische, automotive of consumentenelektronica.

End-to-end samenwerking: Van concept tot productie, wij passen ons aan uw technische en esthetische eisen.

2. Snelle prototyping ️ snellere time-to-market

Toonaangevende snelheid in de industrie:

Standaardmonsters: 2-3 dagen.

Aanpassingen: 7 werkdagen.

Projecten die afhankelijk zijn van schimmel: 12 dagen.

3.Een compromisloze kwaliteitsborging

Procesgerichte controle: elke stap – van materiaalkeuze tot de eindinspectie – voldoet aan strenge ISO-standaarden.

Nuldefectdoelstelling: Strenge tests zorgen voor 100% prestatie- en duurzaamheidsnaleving.

4. Premium materialen en precisie-productie

Geïmporteerde onderdelen: kritieke onderdelen (bijv. naaldassen)

Zwitserse bewerkte draaibanden voor microniveau nauwkeurigheid.

Koud gestempelde geïmporteerde materialen voor superieure geleidbaarheid en levensduur.

5. Gecertificeerd testen en betrouwbaarheid

Hoge-precisie laboratoriumapparatuur: Valideert elektrische, mechanische en milieuprestaties (bijv. 50.000 cycli testen, zoutbesproeiingsresistentie).

6. Kostenefficiëntie zonder compromissen

Lean Production: Geoptimaliseerde workflows verminderen afval en lagere kosten zonder de kwaliteit op te offeren.

Transparante prijzen: concurrerende tarieven voor bulkorders en langetermijnpartnerschappen.

7. milieubewuste naleving

Wereldwijde normen: ROHS, halogeenvrij en REACH-compliant ¢ veilig voor gevoelige industrieën (medisch, kinderopvang).

Betalingswijze:T/T,PayPal,OCBC

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar

Verpakking en verzending

Aanpassing beschikbaar

Onze e-mailadres is:Unie@upetech.net
