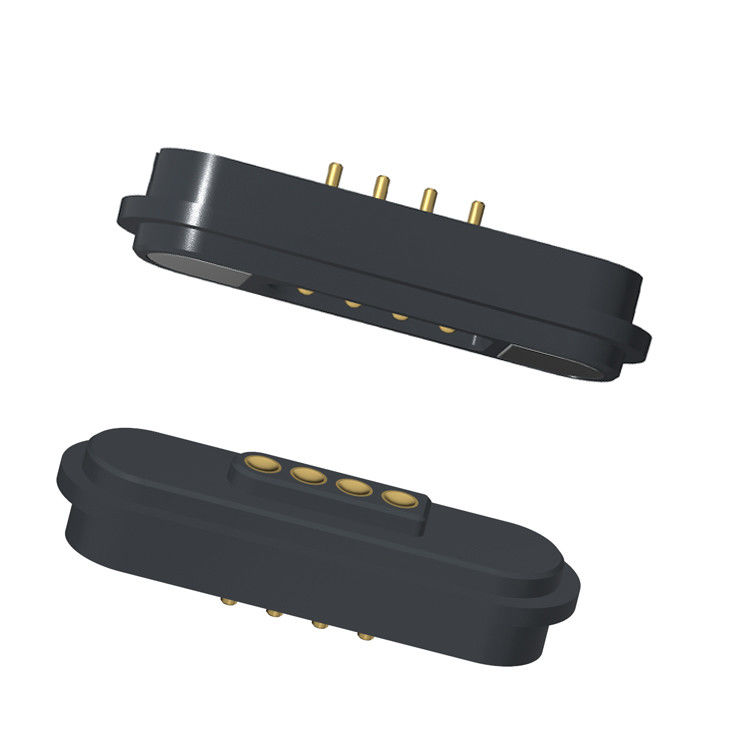

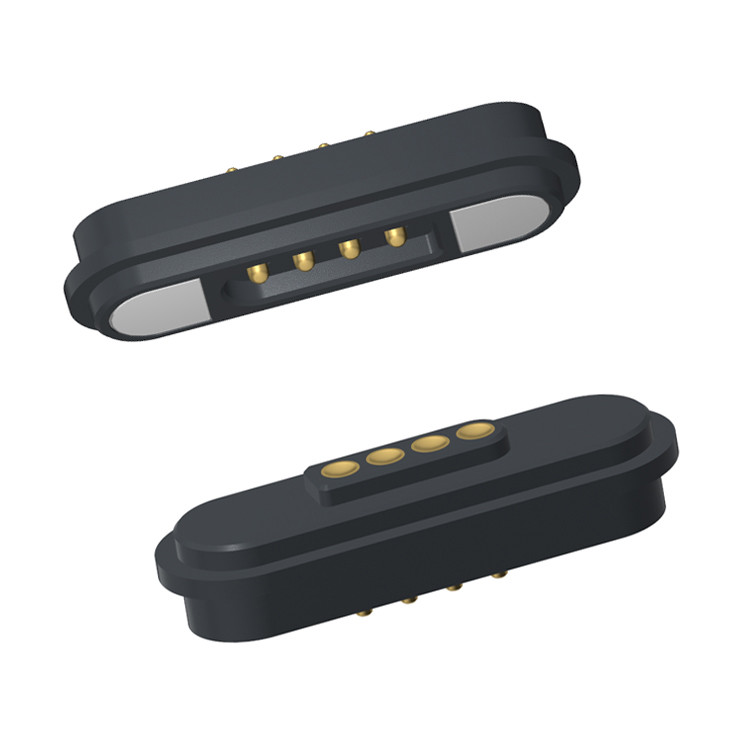

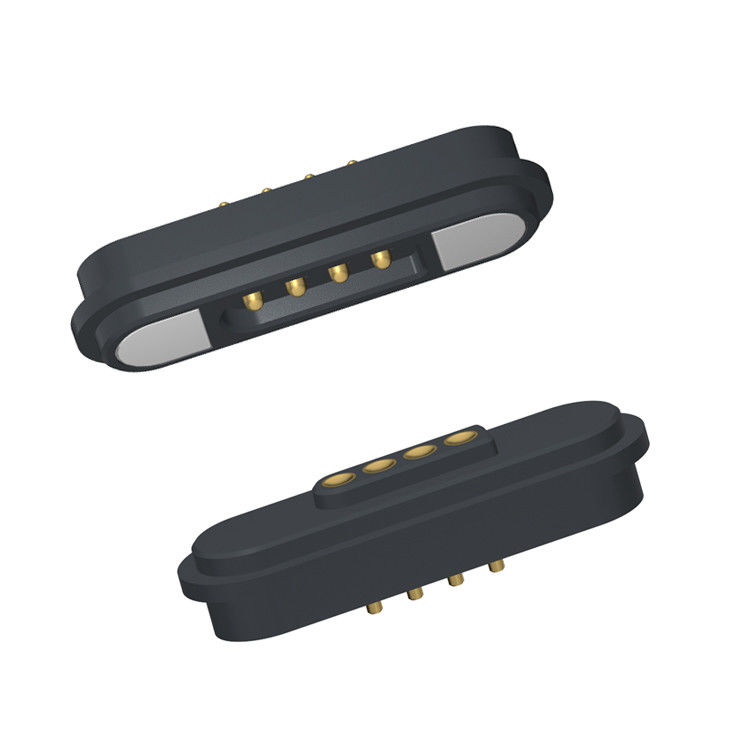

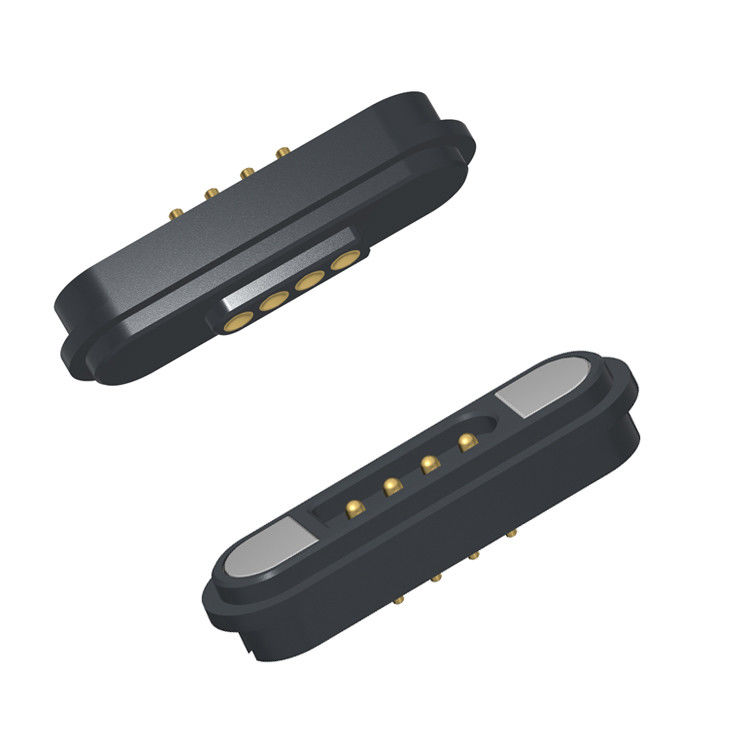

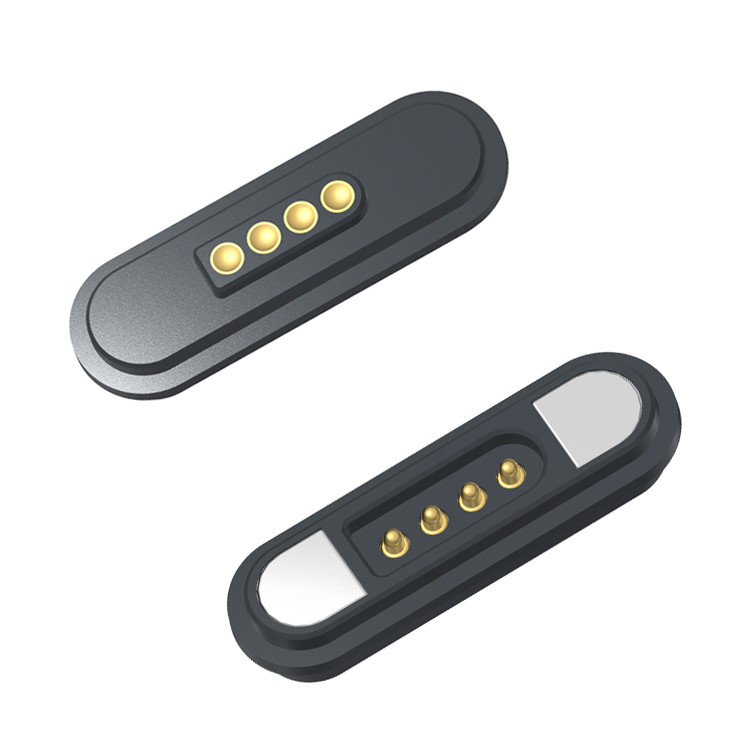

2.2MM Pitch 4Pin Magnetic Connector 3A Man en Vrouw DC Power Charger Terminal

2.2MM Pitch 4Pin Magnetische Connector 3A Mannelijke en Vrouwelijke DC Voeding Oplader Terminal.

UPE – Professionele Magnetische Connector & Kabel Fabrikant | Maatwerk Oplossingen

UPE is een vertrouwde leider in het ontwerpen en produceren van hoogwaardige magnetische connectoren en magnetische kabelconnectoren, die innovatieve, betrouwbare en aanpasbare connectiviteitsoplossingen levert voor een breed scala aan industrieën.

Om de mechanische levensduur van de pogo pin te garanderen, mag deze NOOIT verder worden samengedrukt dan de gedefinieerde werkingsslag die in de tekening is gespecificeerd. Overcompressie kan de interne veer beschadigen, wat kan leiden tot verminderde prestaties of uitval.

Materialen:
-Behuizing: Zwart HTN UL94V-0

-Pogo Pin: Messing C6801 Plating Au 0.125um
-Vrouwelijke pin: Messing C6801 Plating Au 0.125um
-Magneet: N52 NdFeB Plating Ni Cu Ni

Mechanisch:

-Contactkracht: 80g±20g bij 1,0 mm werkingsslag

-Volledige slag: 1,1 mm

-Mannelijke en vrouwelijke adsorptie Levensduur test: 10.000 cycli

Elektrisch:

-Nominale spanning: DC12V; Nominale spanning: 3AMax.

-Contactweerstand van de veerstift: 50 milliohm Max.

Milieu prestaties:

-Bedrijfstemperatuur: -25℃ tot +80℃

-Milieutest: Zoutsproeitest 24 uur

4Pin Mannelijke Magnetische  Connectoren & Vrouwelijke Magnetische Connector Parameter:

4Pin Mannelijke Magnetische  Connector Technische Tekening

4Pin Vrouwelijke Magnetische Connector Technische Tekening

Voordelen van Magnetische Connector:

1. Moeiteloze Connectiviteit
✔ Automatische Adsorptie – Slim, gebruiksvriendelijk ontwerp maakt directe en veilige verbindingen mogelijk met magnetische uitlijning.
✔ Anti-Val Bescherming – Gemakkelijk los te koppelen van de oplaadinterface terwijl apparaten stabiel blijven, waardoor onbedoeld vallen wordt verminderd.

2. Ongeëvenaarde Duurzaamheid
✔ Verlengde Levensduur – Geschikt voor 100.000–200.000 cycli, wat zorgt voor langdurige betrouwbaarheid.
✔ IPX8 Waterdicht & Stofdicht – Vrouwelijke uiteinde ontworpen voor ruwe omgevingen (onderdompeling tot 1M gedurende 30 minuten).

3. Hoogwaardig Opladen & Gegevensoverdracht
✔ Snel Opladen (5A–10A) – Ondersteunt transmissie met hoge stroomsterkte voor snelle stroomtoevoer.
✔ High-Speed Signaaloverdracht – Vervangt traditionele USB 2.0/HDMI 1.3, waardoor Video/Audio signaaloverdracht met stabiele hoogfrequente prestaties mogelijk is.

4. Aanpasbaar & Veilig Ontwerp
✔ Esthetische Flexibiliteit – Op maat gemaakte uitstraling die past bij het ontwerptaal van uw apparaat.
✔ Anti-Kortsluiting & Foolproof – Ingebouwde bescherming tegen misbruik en elektrische storingen.

Toepassing van magnetische connector producten:

Waarom UPE uw partner zou moeten zijn?

✔ Premium Kwaliteit – Duurzame, hoogrendement magnetische connectoren voor veilige verbindingen.
✔ Maatwerk Oplossingen – Op maat gemaakte ontwerpen om te voldoen aan specifieke toepassingsvereisten.
✔ Innovatieve Technologie – Geavanceerde magnetische koppeling voor eenvoudige, veilige en snelle verbindingen.
✔ Brede Toepassingen – Ideaal voor consumentenelektronica, medische apparaten, industriële apparatuur en meer.
✔ Betrouwbare Prestaties – Ontworpen voor een lange levensduur en consistente connectiviteit.

Hoe u uw magnetische kabelconnector bestelt bij UPE

1. Dien uw vereisten in
Geef details zoals:

.Connectortype (voeding, data, hybride, waterdicht, etc.)

.Spannings- en stroomsterktewaarden

.Kabellengte & specificaties

.Magnetische polariteit & uitlijningsvoorkeuren

.Hoeveelheid & levertijd

Speciale vereisten (IP-classificatie, afscherming, certificeringen, etc.)

. Optie 1: Vul ons RFQ (Request for Quote) formulier in op onze website.
. Optie 2: E-mail uw specificaties rechtstreeks naar sunion@upetech.net (of uw aangewezen contactpersoon).

2. Ontvang een offerte op maat
Ons engineeringteam beoordeelt uw vereisten.

We’ll bieden een concurrerende offerte, inclusief: Prijzen/Levertijd/Prototyping opties (indien nodig)

3. Goedkeuren & Bestelling bevestigen
Zodra de offerte is goedgekeurd, finaliseren we het ontwerp & productieplanning.

Voor nieuwe ontwerpen kunnen we 3D-modellen of samples aanbieden voor testen.

4. Productie & Kwaliteitsborging
UPE produceert uw bestelling met strikte kwaliteitscontroles.

We kunnen testrapporten & certificeringen op verzoek verstrekken.

5. Snelle Levering & Ondersteuning
Uw bestelling wordt verzonden via uw voorkeurslogistieke methode (DHL, FedEx, zeevracht, etc.).

Ons team blijft beschikbaar voor technische ondersteuning & toekomstige bestellingen.

Betalingstermijn:

50% Aanbetaling (Vooraf betaald): Dekkt productiekosten (materialen, arbeid).

50% Saldo (Betaald voor verzending): Zorgt voor kwaliteitscontrole en toewijding van beide partijen.

Betaalmethode:

T/T (Bankoverschrijving), PayPal, OCBC Bank

Aanbeveling:

Gebruik PayPal voor samples (veiliger).

Gebruik T/T voor bulkbestellingen (lagere kosten).

Sample Levertijd: Voorraad sample 2-3 werkdagen/aangepaste sample 5-7 werkdagen

Productie Levertijd:10-15 werkdagen

Gemaakt voor: Amerika, Europa, Azië, Zuid-Afrika

Handelsterm: EXW

Vracht: Lucht, Zee, Express

Service: Hoge kwaliteit met een redelijke prijs, OEM-service, elke speciale maat, kleur, ontwerpen zijn acceptabel
