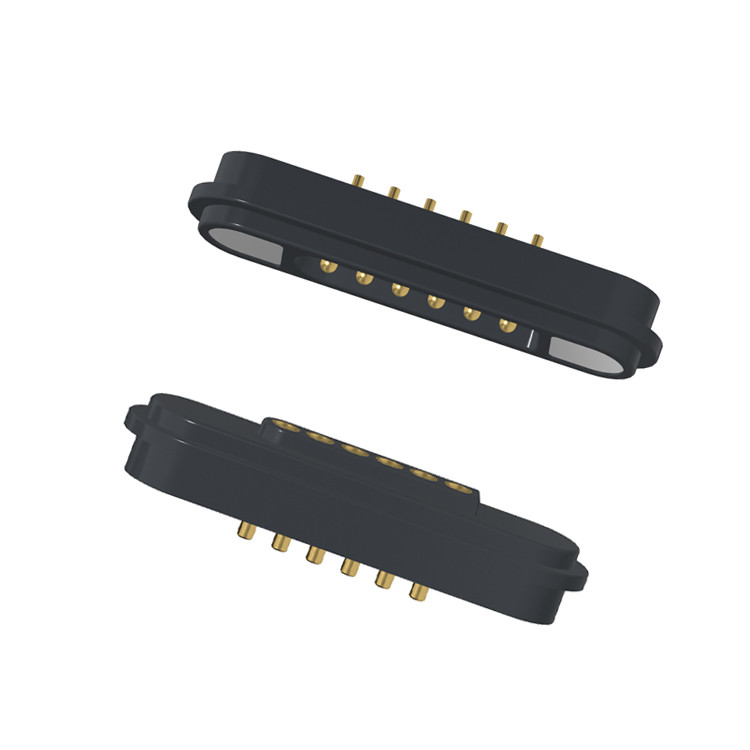

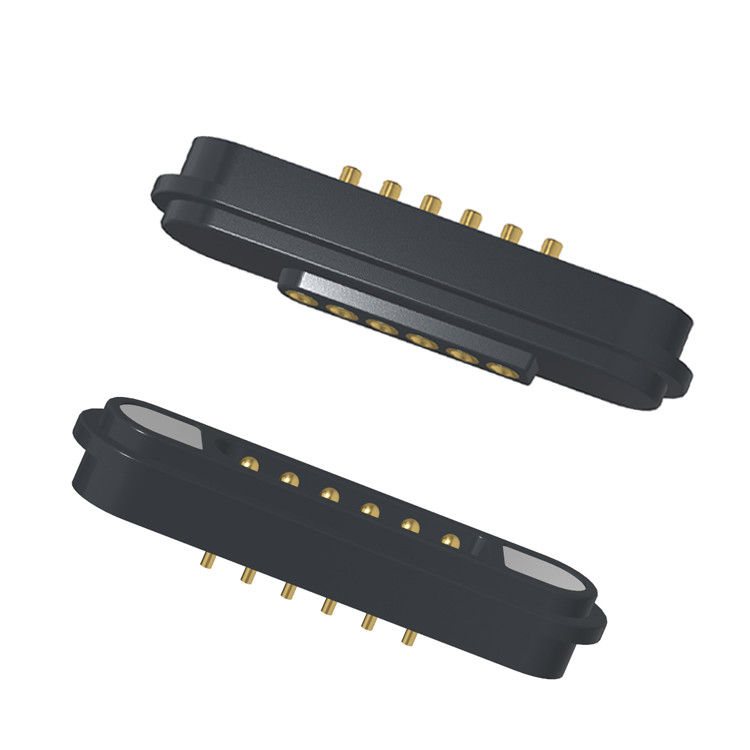

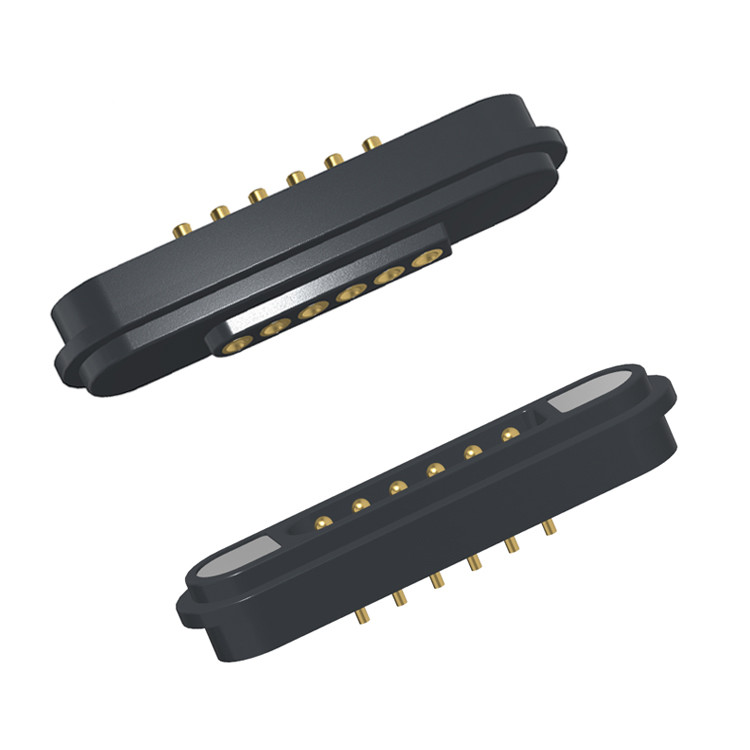

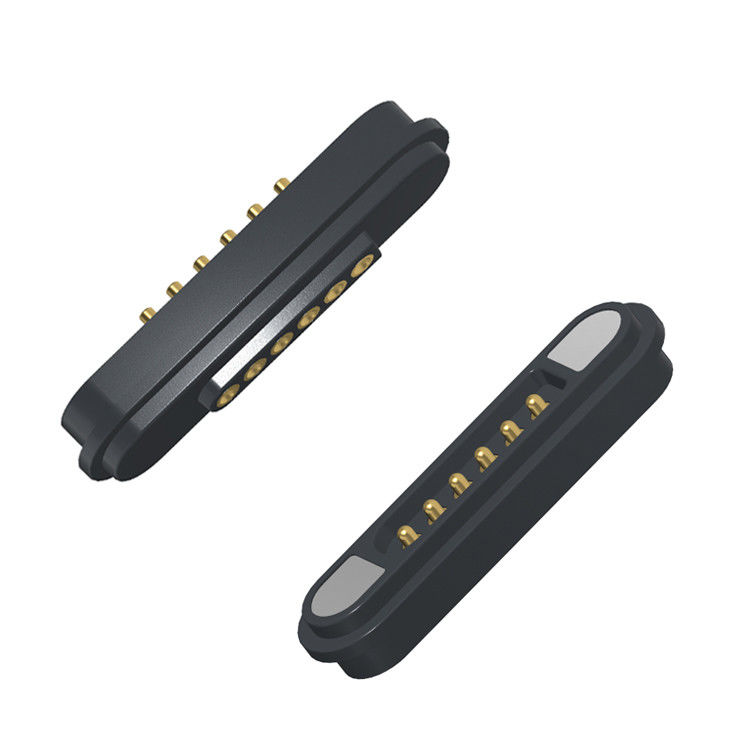

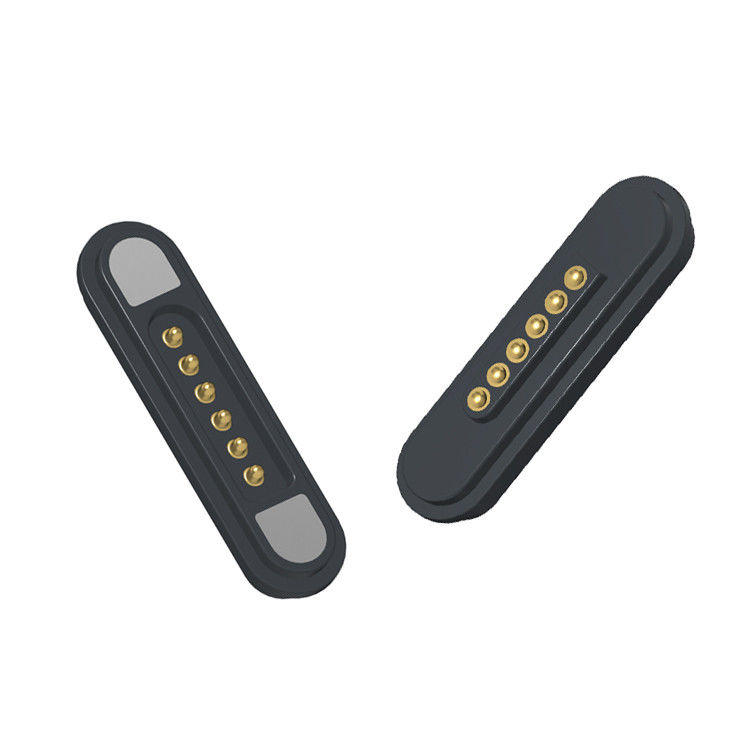

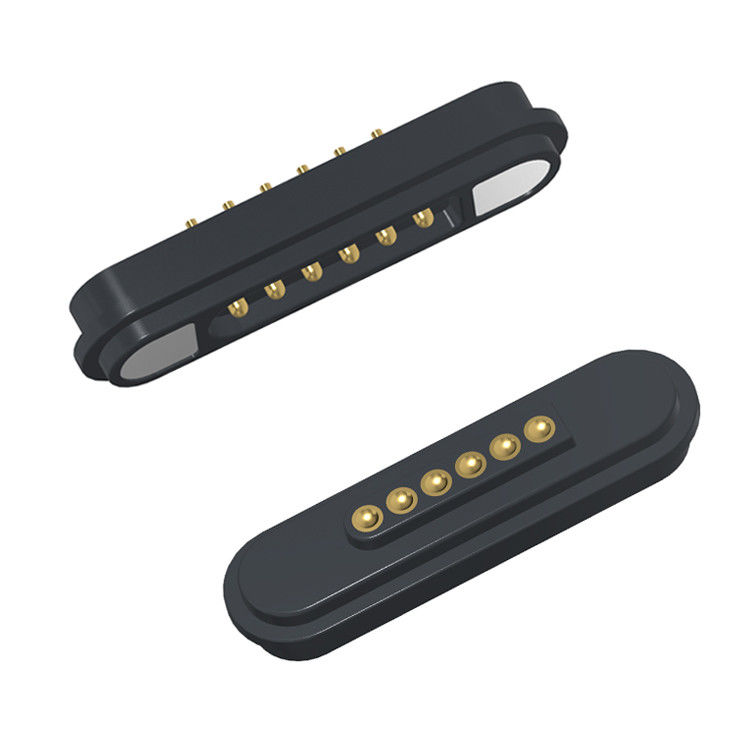

6 Positie Magnet Spring-loaded Pogo Pin Connector Electric Magnetic Power Connector

6 Positie Magnet Spring-loaded Pogo Pin Connector Electric Magnetic Power Connector.

UPE

Gepersonaliseerd ontwerp. Betrouwbare prestaties. End-to-End oplossingen.

BijUPEWe zijn gespecialiseerd in het ontwerpen en produceren van hoogwaardigemagnetische connectorenenmagnetische kabelconnectorenMet ons eigen team van deskundige ingenieurs en ontwerpers leveren we innovatieve, precisie-engineered oplossingen voor diverse industrieën,met inbegrip van consumentenelektronica, medische apparaten, IoT en industriële toepassingen.

Om de contactmechanische levensduur van de pogopin te waarborgen, moet deze NOOIT meer worden gecomprimeerd dan de in de tekening vermelde werkdruk.die tot verminderde prestaties of storingen leidt.

Materiaal:

Huisvesting:Zwart HTN UL94V-0,HTN (High-Temperature Nylon),UL94V-0 Vlamvertragend

Pogo Pin: Messing C6801 Plating Au 0,125um,Hoog geleidingsvermogen, corrosiebestendigheid
Vrouwelijke pin: Messing C6801 Plating Au 0,125um,Laag contactweerstand, slijtvastheid
Magneet: N52 NdFeB-plating Ni Cu Ni,Hoge magnetische stroom (≥ 1,4 T), corrosiebescherming

HTN Housing (UL94V-0): Geschikt voor omgevingen met hoge temperaturen en voldoet aan de veiligheidsnormen voor ontvlambaarheid.

Messing C6801 Pins: Goede bewerkbaarheid en geleidbaarheid; vergulding verbetert duurzaamheid en contactweerstand.

N52 Magnet met Ni-Cu-Ni-plating: hoge magnetische sterkte (N52 is de sterkste commerciële kwaliteit) met corrosiebestendig plating.

Meconiek:

Contactkracht: 80g±20g bij een werkstork van 1,0 mm

Volle stork: 1,1 mm

Mannelijke en vrouwelijke adsorptie Levensduur: 10.000 cycli

Elektrisch:

Nominale spanning:DC12V; Nominale spanning: 3AMax.

Contactweerstand van de veer: maximaal 50 milliohm.

Milieuprestaties:

Operatietemperatuur: -25°C tot +80°C

Omgevingsonderzoek: zoutsproei 24 uur

6pin mannelijke magnetische verbindingen en vrouwelijke magnetische verbindingsparameter:

Technische tekening van de mannelijke magnetische aansluiting met 6 pinnen

6pin vrouwelijke magnetische aansluiting

Voordelen van magnetische connector:

1. moeiteloze connectiviteit
✔ Automatische Adsorptie
✔ Anti-valbescherming ️ Makkelijk loskoppelbaar van de oplaadinterface terwijl het apparaat stabiel blijft, waardoor toevallige vallen worden verminderd.

2Onovertroffen duurzaamheid
✔ Verlengde levensduur ️ Gereguleerd voor 100.000~200.000 cycli, waardoor langdurige betrouwbaarheid wordt gewaarborgd.
✔ IPX8 waterdicht en stofdicht

3. Hoogwaardig opladen en gegevensoverdracht
✔ Snel opladen (5A10A) ️ Ondersteunt hoogstroomtransmissie voor snelle stroomlevering.
✔ High-Speed Signal Transmission Vervangt de traditionele USB 2.0/HDMI 1.3, waardoor video/audio-signaaloverdracht met stabiele hoogfrequente prestaties mogelijk is.

4. Aanpasbaar & veilig ontwerp
✔ Aesthetische flexibiliteit
✔ Kortsluitings- en foutbestendig

Toepassing van magnetische verbindingsproducten:

Waarom moet UPE uw partner zijn?

1Professionele aanpassingsdienst
2. Snelle productiecapaciteit voor monsters
3Strikt kwaliteitscontrolesysteem
4Verwerking met geïmporteerde onderdelen
5. Hoogprecisie-testapparatuur
6. Redelijke procedures voor kostencontrole
7. Producten milieunormen

Hoe u uw magnetische connector bestelt bij UPE

1Geef uw eisen in.
Geef details zoals:

.Type aansluiting (vermogen, gegevens, hybride, waterdicht, enz.)

.Spannings- en stroomratings

.Kabellengte en specificaties

.Magnetische polariteit en uitlijningsvoorkeuren

. Hoeveelheid en doorlooptijd

Bijzondere vereisten (IP-kwalificatie, afscherming, certificeringen, enz.)

.Optie 1: Vul het formulier RFQ (Request for Quote) op onze website in.
.Optie 2: E-mail uw specificaties rechtstreeks naarsunion@upetech.net(of uw aangewezen contactpersoon).

2Ontvang een aangepaste offerte.
Ons ingenieursteam zal uw eisen bekijken.

Wij bieden een concurrerende offerte, waaronder:Prijzen/Lead time/Prototyping opties (indien nodig)

3Goedkeuring en bevestiging.
Zodra de offerte is goedgekeurd, zullen we het ontwerp- en productieschema afmaken.

Voor nieuwe ontwerpen kunnen we 3D-modellen of monsters aanbieden voor testen.

4Productie en kwaliteitsborging
UPE produceert uw bestelling met strenge kwaliteitscontroles.

Wij kunnen op verzoek testrapporten en certificaten verstrekken.

5. Snelle levering en ondersteuning
Uw bestelling wordt verzonden via uw voorkeurslogistieke methode (DHL, FedEx, zeevracht, enz.).

Ons team blijft beschikbaar voor technische ondersteuning en toekomstige bestellingen.

Betalingstermijn:

50% aanbetaling (vooraf betaald): dekt de productiekosten (materialen, arbeid).

50% saldo (betaald vóór verzending): zorgt voor kwaliteitscontrole en betrokkenheid van beide partijen.

Betalingswijze:

T/T (bankoverdracht),PayPal,OCBC Bank

Aanbeveling:

Gebruik PayPal voor monsters (veiliger).

Gebruik T/T voor bulkorders (lagere vergoedingen).

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
