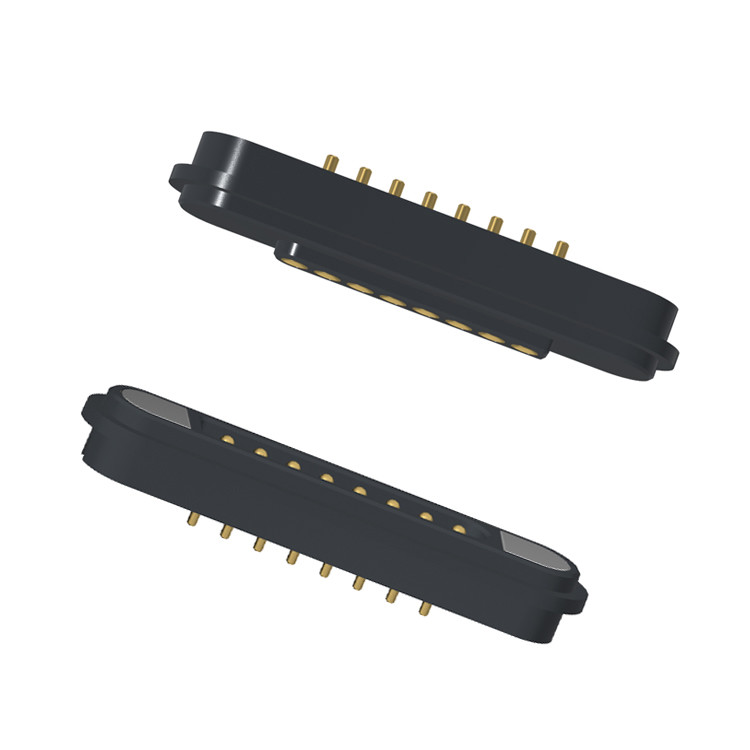

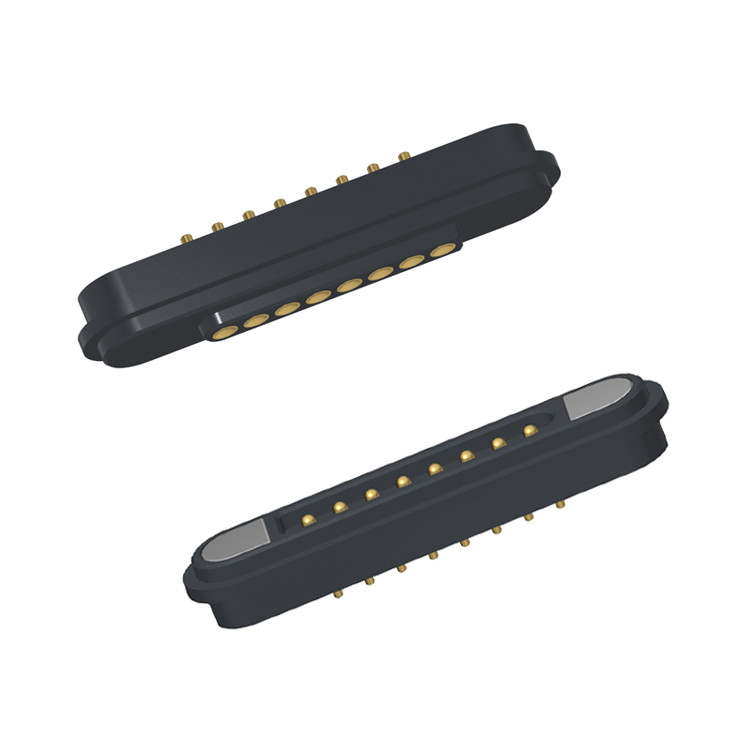

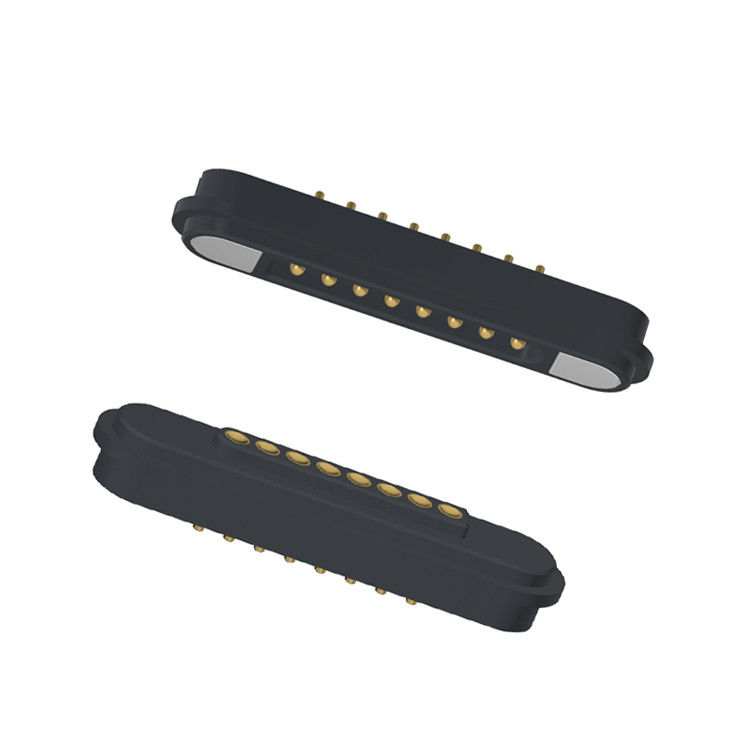

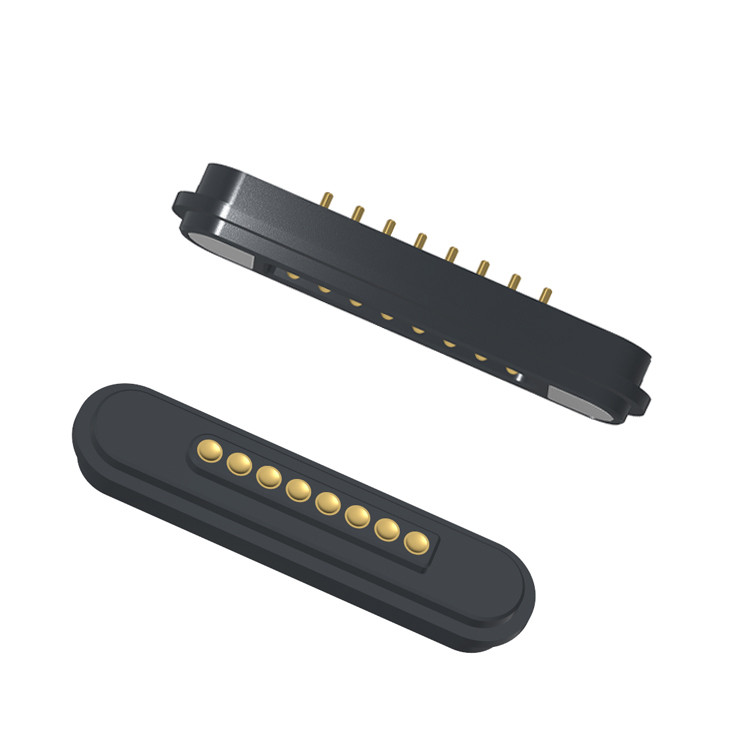

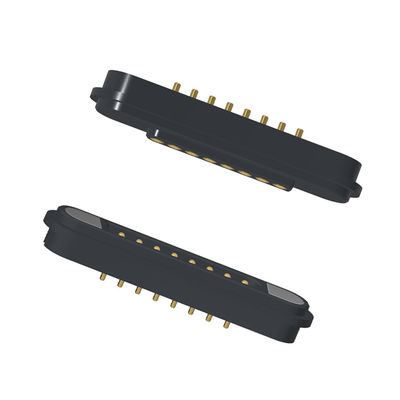

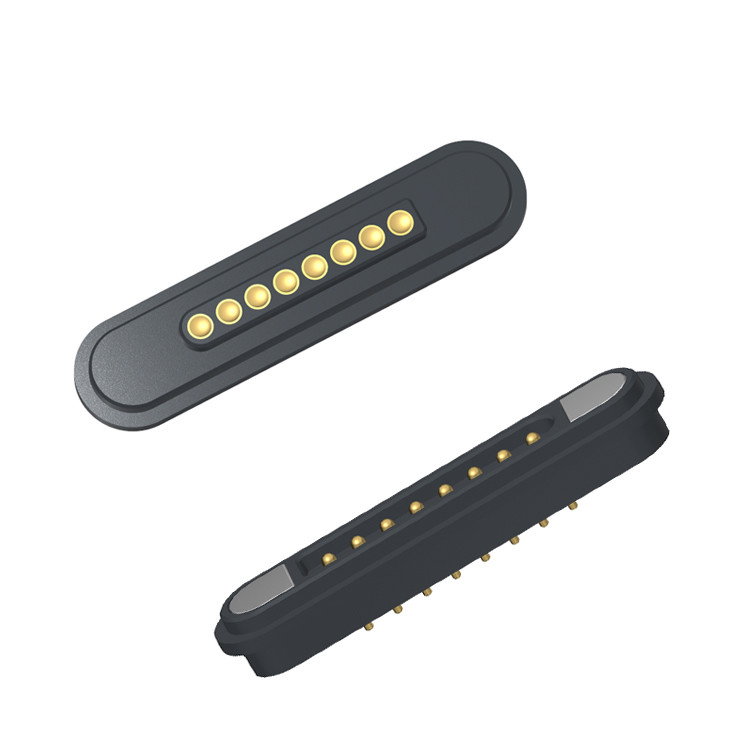

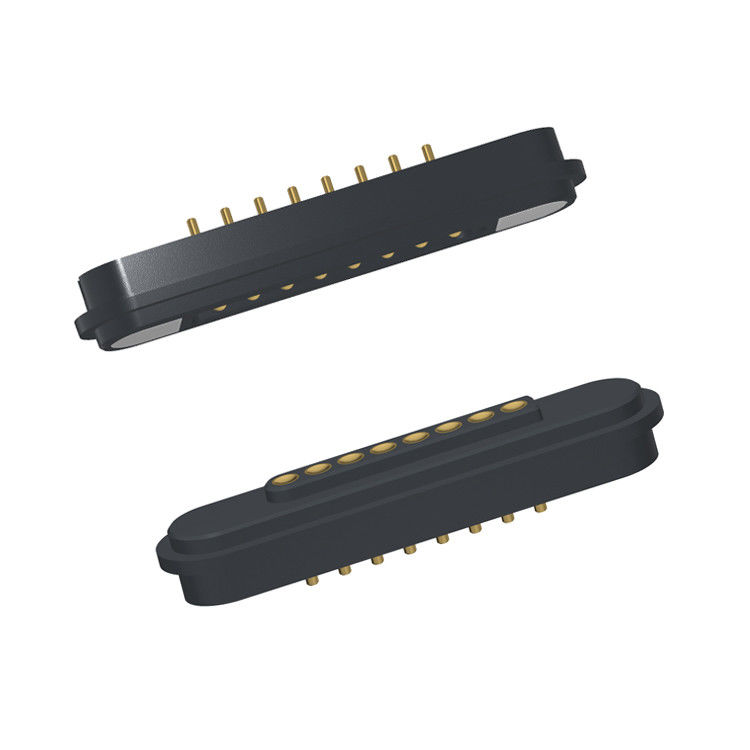

Magnetische elektrische aansluiting van 8 pin voor elektrische systemen voor fietsen

Een rechthoekige 8 pin magnetische elektrische aansluiting voor elektrische systemen voor fietsen.

UPE

UPE is een professionele fabrikant van magnetische connectoren en magnetische kabels.
We hebben onze eigen professionele ontwerpers om aan al uw eisen te voldoen en magnetische connector aanpassingsservice te bieden.Verschillende magnetische Pogo Pin connector producten en oplossingen kunnen worden ontworpen volgens de verschillende behoeften van de klant.

Om de contactmechanische levensduur van de pogopin te waarborgen, moet deze NOOIT meer worden gecomprimeerd dan de in de tekening vermelde werkdruk.die tot verminderde prestaties of storingen leidt.

Materiaal:

Huisvesting:Zwart HTN UL94V-0,HTN (High-Temperature Nylon),UL94V-0 Vlamvertragend

Pogo Pin: Messing C6801 Plating Au 0,125um,Hoog geleidingsvermogen, corrosiebestendigheid
Vrouwelijke pen: Messingplating Au 0,125um

Magneet: N52 NdFeB-platering Ni Cu Ni

Meconiek:

Contactkracht: 80g±20g bij een werkstork van 1,0 mm

Volle stork: 1,1 mm

Mannelijke en vrouwelijke adsorptie Levensduur: 10.000 cycli

Elektrisch:

Nominale spanning:DC12V; Nominale spanning: 3AMax.

Contactweerstand van de veer: maximaal 50 milliohm.

Milieuprestaties:

Temperatuurtolerantie:260°C

Operatietemperatuur: -25°C tot +80°C

Omgevingsonderzoek: 48 uur zoutsproei

8pin mannelijke magnetische aansluitingen & vrouwelijke magnetische aansluitingsparameter:

Technische tekening van de mannelijke magnetische aansluiting met 8 pinnen

8pin vrouwelijke magnetische aansluiting Technische tekening

Voordelen van magnetische connector:

1)Automatische adsorptie verbonden ervaring; gemakkelijke bediening;

2) Gebruikt een magnetische interface om het apparaat gemakkelijker te verwijderen.

3) Hoge levenscyclus. Het ondersteunt 50.000-300.000 reattachment levenstijden;

4)Het is gemakkelijk om waterdicht ontwerp op maat, de vrouw kan stofdicht en waterdicht (IP68) te bereiken;

5) Ondersteunt een hoge stroom (3A-20A), snellere opladen;

6)Excellente corrosiewaarde (48H-120H) voldoet aan de harde omgevingen;

8)Shape aangepast om te voldoen aan product vorm matching, verbeteren product verkooppunt;

9)Magnetpositiëring, gebruik van magneten en structuur om dubbele schakels te beschermen

de richting ((Het is gebruikersgericht en gebruiksvriendelijk)

10) Uitstekende schaalbaarheid van de interface kan worden bereikt ((Power Signal Video Audio Jack Etc);

11)De ontwikkelingstijd is kort, lage kosten vorm voor aanpassing;

12) Zorg voor een betrouwbare hoge RF signaal transmissie.0

Toepassing van magnetische verbindingsproducten:

1Wearable devices & portable electronics: draagbare apparaten en draagbare elektronica

.Installaties:Smartwatches, fitness-trackers, slimme polsbanden (kinderen/volwassenen), draagbare telefoons/mobiele apparaten, Bluetooth-headsets, VR/AR-headsets, slimme bril.

Voordelen:Waterdichtheid (IP67/IP68) is gemakkelijker te onderhouden, bestand tegen zweet en frequente verbindingscycli, voorkomt dat kabels struikelen.Ideaal voor het opladen tijdens de slaap (eEenvoudig voor kinderen of gebruikers met behendigheidsproblemen.

2Medische apparatuur:

.Installaties:Draagbare monitors, draagbare sensoren, diagnostische apparatuur, patiëntbedapparaten, draagbare scanners, oplaadbare chirurgische hulpmiddelen.

Voordelen:Vergemakkelijkt snelle desinfectie/reiniging rond de afgesloten stopcontact. Vermijdt toevallige ontkoppeling die cruciaal is voor de monitoring. Veilige en gemakkelijke verbinding voor patiënten/personeel.Verminder schade aan de haven door herhaald gebruik.

3Industriële, automatiserings- en testapparatuur:

.Installaties:Handheld scanners/PDA's, draagbare testmeters, sensoren, robotica (docking/opladen), besturingspanelen, robuuste tablets, veldserviceapparatuur.

Voordelen:Uitstekende trillings- en schokbestendigheid. Verzegelde connectoren kunnen bestand zijn tegen ruwe omgevingen (stof, vocht, chemicaliën).Duurzaamheid bij frequent aansluiten/ontkoppelen door technici.

4Telecommunicatie, datacommunicatie en audiovisuele:

.Installaties:Routers/modems (servicepoorten), conferentielefoons, draagbare luidsprekers, microfoons, professionele audio-interfaces, netwerketestapparatuur, streamingapparatuur.

Voordelen:Beveiligde data/stroomverbinding bestand tegen toevallige trekken. Beschermt gevoelige apparaatpoorten tegen schade tijdens het onderhoud. Schone esthetische integratie. Kan hoge snelheid gegevensoverdracht ondersteunen.

5.Luchtvaart, ruimtevaart en militaire communicatie:

.Installaties:Avionica-testapparatuur, draagbare communicatie-radio's, robuuste tablets/displays, dokstations, grondondersteunende apparatuur, elektronica voor soldaten.

Voordelen:Het is zeer robuust en betrouwbaar, sterk bestand tegen schokken, trillingen en extreme omgevingen, een veilige verbinding die essentieel is in missie-kritische scenario's, voldoet vaak aan de strengste MIL-STD specificaties.Afdichting tegen verontreinigingen.

6.Auto & Transport:

.Installaties:In-car laadpoorten (passagiersgebruik), diagnostische OBD-II-dongles (semi-permanent), auto-navigatiesystemen (docking), vlootopsporingsapparaten, testapparatuur (ECU-programmering).

Voordelen:Ondersteunt voertuigtrillingen. Gemakkelijk "blind" aansluiting voor passagiers oplaadapparaten. Veilige bevestiging voor dongles/data loggers. Beschermt dure voertuigpoorten.

7.Consumer Electronics:

.Installaties:Smartphones, tablets, laptops (minder gebruikelijk), Bluetooth-headsets/oordopjes, digitale camera's, drones, powerbanks, e-readers, gamingcontrollers, smart home-apparaten.

Voordelen:Massamarkt driver. Ultieme gebruiksgemak. Vermijdt schade aan de poorten (een grote reparatiekosten). Mogelijker voor dunnere apparaatontwerpen. Ondersteunt snel opladen en high-speed data.Water/stofbestendigheid (vooral voor draagbare apparaten).

Waarom moet UPE uw partner zijn?

1Professionele aanpassingsdienst
2. Snelle productiecapaciteit voor monsters
3Strikt kwaliteitscontrolesysteem
4Verwerking met geïmporteerde onderdelen
5. Hoogprecisie-testapparatuur
6. Redelijke procedures voor kostencontrole
7. Producten milieunormen

Hoe u uw magnetische connector bestelt bij UPE

1Geef uw eisen in.
Geef details zoals:

.Type aansluiting (vermogen, gegevens, hybride, waterdicht, enz.)

.Spannings- en stroomratings

.Kabellengte en specificaties

.Magnetische polariteit en uitlijningsvoorkeuren

. Hoeveelheid en doorlooptijd

Bijzondere vereisten (IP-kwalificatie, afscherming, certificeringen, enz.)

.Optie 1: Vul het formulier RFQ (Request for Quote) op onze website in.
.Optie 2: E-mail uw specificaties rechtstreeks naarsunion@upetech.net(of uw aangewezen contactpersoon).

2Ontvang een aangepaste offerte.
Ons ingenieursteam zal uw eisen bekijken.

Wij bieden een concurrerende offerte, waaronder:Prijzen/Lead time/Prototyping opties (indien nodig)

3Goedkeuring en bevestiging.
Zodra de offerte is goedgekeurd, zullen we het ontwerp- en productieschema afmaken.

Voor nieuwe ontwerpen kunnen we 3D-modellen of monsters aanbieden voor testen.

4Productie en kwaliteitsborging
UPE produceert uw bestelling met strenge kwaliteitscontroles.

Wij kunnen op verzoek testrapporten en certificaten verstrekken.

5. Snelle levering en ondersteuning
Uw bestelling wordt verzonden via uw voorkeurslogistieke methode (DHL, FedEx, zeevracht, enz.).

Ons team blijft beschikbaar voor technische ondersteuning en toekomstige bestellingen.

Betalingstermijn:

50% aanbetaling (vooraf betaald): dekt de productiekosten (materialen, arbeid).

50% saldo (betaald vóór verzending): zorgt voor kwaliteitscontrole en betrokkenheid van beide partijen.

Betalingswijze:

T/T (bankoverdracht),PayPal,OCBC Bank

Aanbeveling:

Gebruik PayPal voor monsters (veiliger).

Gebruik T/T voor bulkorders (lagere vergoedingen).

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
