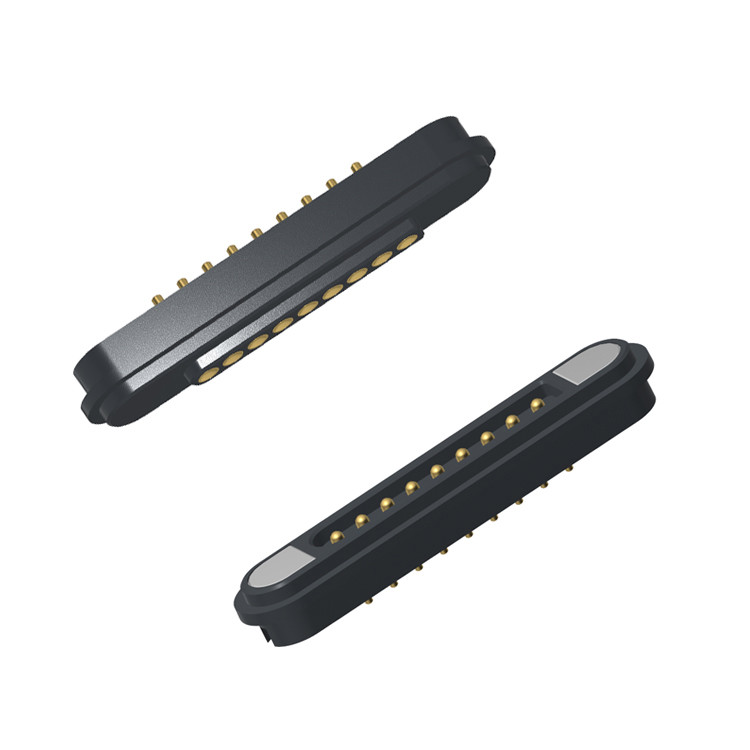

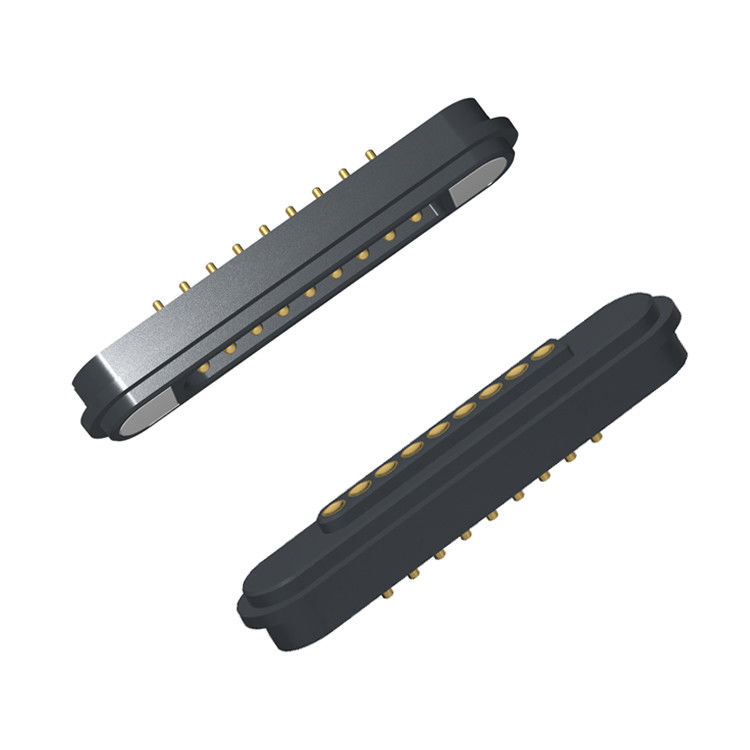

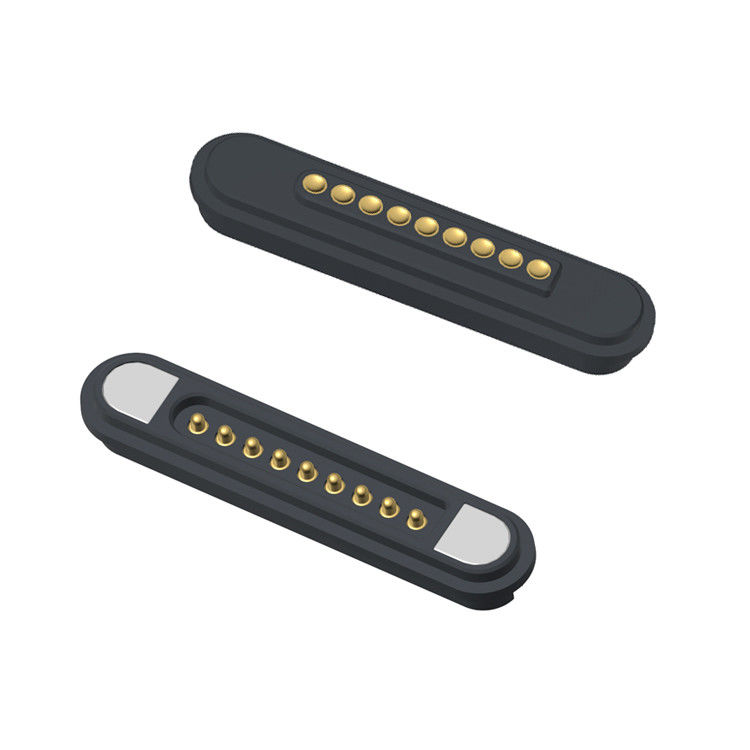

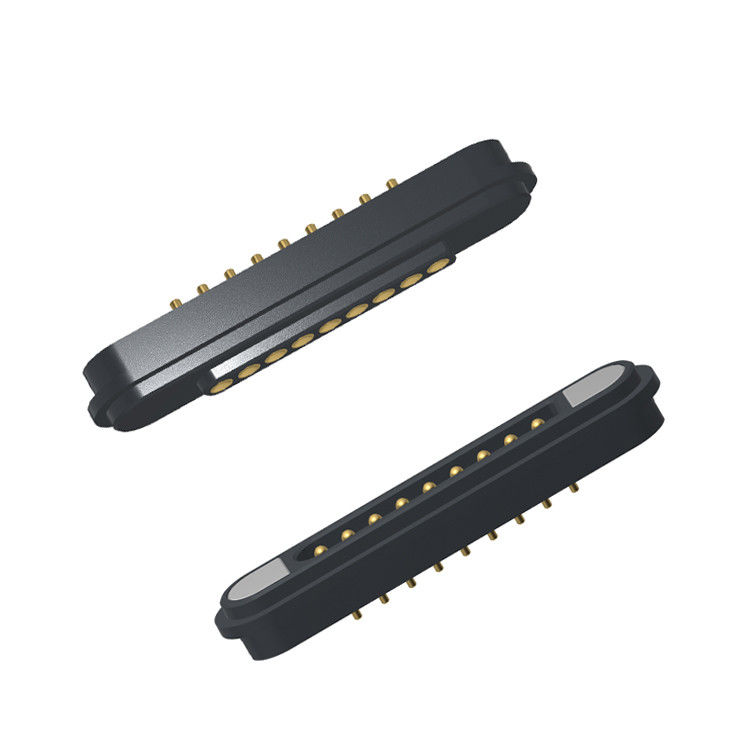

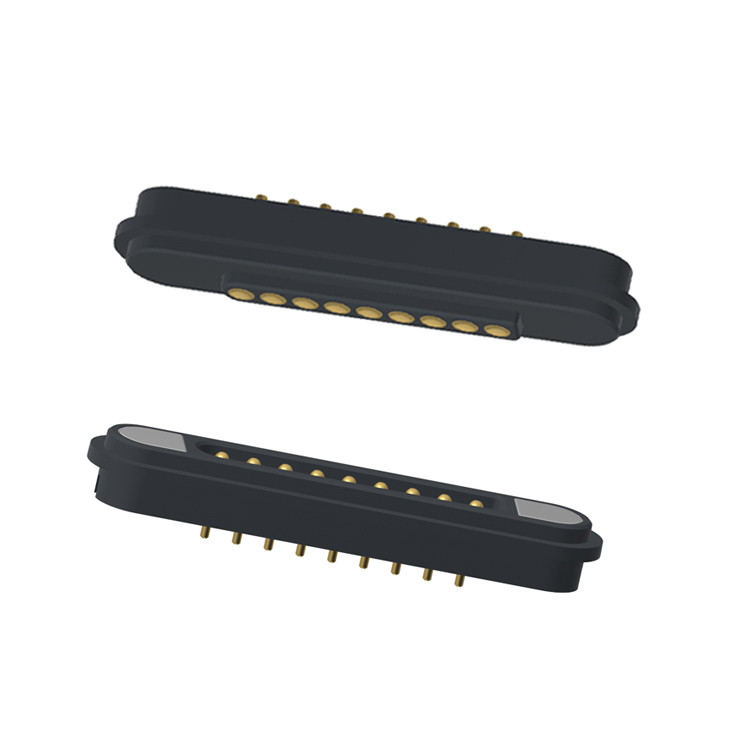

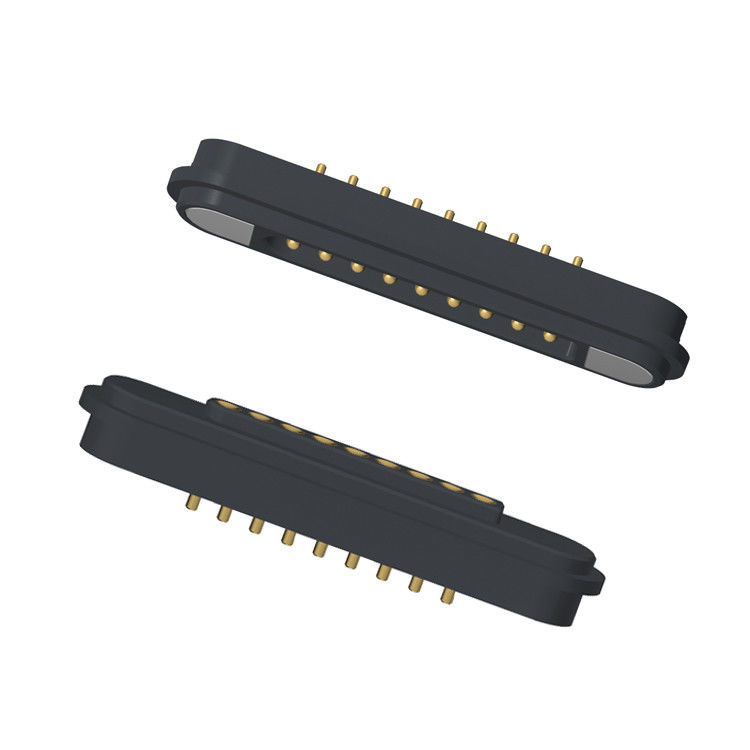

600G Magnetic Force 9pin Pogo Pin Magnetic Connector voor Solar Simulator

600G Magnetic Force 9pin Pogo Pin Magnetic Connector voor Solar Simulator

UPE

We ontwerpen en produceren professionele magnetische connectoren en magnetische kabelconnectoren.Ons interne engineering team werkt samen met u om volledig op maat gemaakte magnetische Pogo pin connector oplossingen te maken, precies afgestemd op uw unieke behoeften.

Als professionele fabrikant van magnetische connectoren en magnetische kabelconnectoren biedt UPE end-to-end aanpassing.Onze toegewijde ontwerpingenieurs werken rechtstreeks met u om uw specifieke behoeften en uitdagingen te begrijpenWe ontwikkelen vervolgens op maat gemaakte magnetische pogo pin connector producten en geïntegreerde oplossingen, die de exacte magnetische connectiviteit leveren die u nodig heeft.

Om de contactmechanische levensduur van de pogopin te waarborgen, moet deze NOOIT meer worden gecomprimeerd dan de in de tekening vermelde werkdruk.die tot verminderde prestaties of storingen leidt.

Materiaal:

Huisvesting:Zwart HTN UL94V-0

Pogo Pin: Messing C3604 Plating Au 0.125um, Spring: SUS304
Vrouwelijke pen: Messingplating Au 0,125um

Magneet: N52 NdFeB-platering Ni Cu Ni

Meconiek:

Contactkracht: 80g±20g bij een werkstork van 1,0 mm

Mannelijke en vrouwelijke adsorptie Levensduur: 10.000 cycli

Adsorptiecapaciteitstest: de adsorptie van de vrouwelijke docking is 600g±20%

Elektrisch:

Nominale spanning:DC12V; Nominale spanning: 3AMax.

Contactweerstand van de veer: maximaal 50 milliohm.

Milieuprestaties:

Temperatuurtolerantie:260°C

Operatietemperatuur: -25°C tot +80°C

Omgevingsonderzoek: 48 uur zoutsproei

9Pin mannelijke magnetische aansluitingen & vrouwelijke magnetische aansluitingsparameter:

Technische tekening van de 9pin mannelijke magnetische aansluiting

9pin vrouwelijke magnetische aansluiting Technische tekening

Voordelen van magnetische connector:

1)Automatische adsorptie verbonden ervaring; gemakkelijke bediening;

2) Gebruikt een magnetische interface om het apparaat gemakkelijker te verwijderen.

3) Hoge levenscyclus. Het ondersteunt 50.000-300.000 reattachment levenstijden;

4)Het is gemakkelijk om waterdicht ontwerp op maat, de vrouw kan stofdicht en waterdicht (IP68) te bereiken;

5) Ondersteunt een hoge stroom (3A-20A), snellere opladen;

6)Excellente corrosiewaarde (48H-120H) voldoet aan de harde omgevingen;

8)Shape aangepast om te voldoen aan product vorm matching, verbeteren product verkooppunt;

9)Magnetpositiëring, gebruik van magneten en structuur om dubbele schakels te beschermen

de richting ((Het is gebruikersgericht en gebruiksvriendelijk)

10) Uitstekende schaalbaarheid van de interface kan worden bereikt ((Power Signal Video Audio Jack Etc);

11)De ontwikkelingstijd is kort, lage kosten vorm voor aanpassing;

12) Zorg voor een betrouwbare hoge RF signaal transmissie.0

Toepassing van magnetische verbindingsproducten:

Waarom moet UPE uw partner zijn?

1Professionele aanpassingsdienst
2. Snelle productiecapaciteit voor monsters
3Strikt kwaliteitscontrolesysteem
4Verwerking met geïmporteerde onderdelen
5. Hoogprecisie-testapparatuur
6. Redelijke procedures voor kostencontrole
7. Producten milieunormen

Hoe u uw magnetische connector bestelt bij UPE

1Geef uw eisen in.
Geef details zoals:

.Type aansluiting (vermogen, gegevens, hybride, waterdicht, enz.)

.Spannings- en stroomratings

.Kabellengte en specificaties

.Magnetische polariteit en uitlijningsvoorkeuren

. Hoeveelheid en doorlooptijd

Bijzondere vereisten (IP-kwalificatie, afscherming, certificeringen, enz.)

.Optie 1: Vul het formulier RFQ (Request for Quote) op onze website in.
.Optie 2: E-mail uw specificaties rechtstreeks naarsunion@upetech.net(of uw aangewezen contactpersoon).

2Ontvang een aangepaste offerte.
Ons ingenieursteam zal uw eisen bekijken.

Wij bieden een concurrerende offerte, waaronder:Prijzen/Lead time/Prototyping opties (indien nodig)

3Goedkeuring en bevestiging.
Zodra de offerte is goedgekeurd, zullen we het ontwerp- en productieschema afmaken.

Voor nieuwe ontwerpen kunnen we 3D-modellen of monsters aanbieden voor testen.

4Productie en kwaliteitsborging
UPE produceert uw bestelling met strenge kwaliteitscontroles.

Wij kunnen op verzoek testrapporten en certificaten verstrekken.

5. Snelle levering en ondersteuning
Uw bestelling wordt verzonden via uw voorkeurslogistieke methode (DHL, FedEx, zeevracht, enz.).

Ons team blijft beschikbaar voor technische ondersteuning en toekomstige bestellingen.

Betalingstermijn:

50% aanbetaling (vooraf betaald): dekt de productiekosten (materialen, arbeid).

50% saldo (betaald vóór verzending): zorgt voor kwaliteitscontrole en betrokkenheid van beide partijen.

Betalingswijze:

T/T (bankoverdracht),PayPal,OCBC Bank

Aanbeveling:

Gebruik PayPal voor monsters (veiliger).

Gebruik T/T voor bulkorders (lagere vergoedingen).

Proeftijd:Voorraadmonster 2-3Werkdag/op maat gemaakt monster 5-7Werkdag

Productietijd:10-15 Werkdag

Voor:Amerika, Europa, Azië, Zuid-Afrika

Handelstermijn:EXW

Vracht:Lucht, Zee, Express

Dienst:Hoge kwaliteit met een redelijke prijs, OEM service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar
