3A Mannelijke en Vrouwelijke 9-pins Magnetische Pogo Pin Connectoren

Merknaam:	UPE
Modelnummer:	VIC1550A/ VIC1550B
Moq:	5000
Prijs:	$1-$5
Verpakkingsgegevens:	PE zakken
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO9002

Document:

VIC1550A.pdf

Naam:

met een vermogen van niet meer dan 50 W

Materiaal:

THN, Messing C3604, SUS304, NdFeB N52

Veerkracht:

80 g±20 g

Werkstork:

1,0 mm

Volatge:

12V

Huidig:

3.0A

Magnetische kracht:

450g

Mechanisch leven:

5000 cyclusmin.

Neem contact op met Weerstand:

50mΩ Max (PIN)

Zoutspraytest:

48 uur

Kleur:

zwart, geel

Levering vermogen:

5KPCS/dag

Markeren:

3A magnetische pogo pin connectoren

9-pins magnetische connectoren met garantie

Mannelijke vrouwelijke pogo pin connectoren

Productbeschrijving

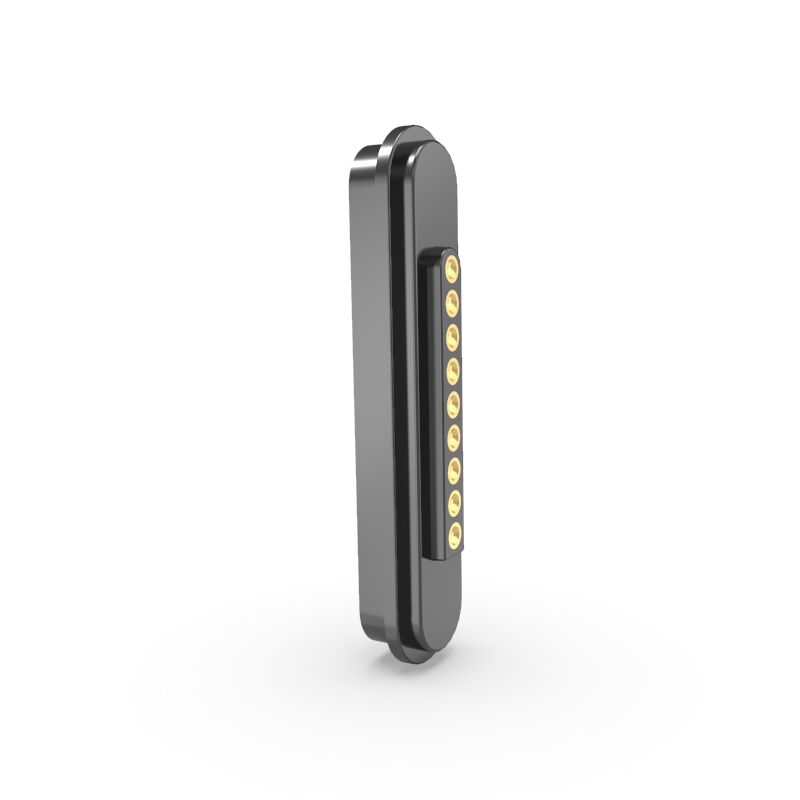

3A Mannelijke en Vrouwelijke 9-pins Magnetische Pogo Pin Connectoren

De 9-pins magnetische connectoren hebben 9 pogo pins met een behuizing van hittebestendig nylon en NdFeB magneten voor een veilige bevestiging.

Materialen & Plating

Pogo Pins

Materiaal: Messing (plunjer & vat)
Plating: Goud (Au) over Nikkel (Ni) - Zorgt voor lage contactweerstand, corrosiebestendigheid en duurzaamheid

Behuizing

Materiaal: HTN (Hittebestendig Nylon) + 30% Glasvezel (GF) - Hoge mechanische sterkte, hittebestendigheid
Kleur: Zwart
Ontvlambaarheidsklasse: UL94 V-0 - Zelfdovend, geschikt voor toepassingen met hoge veiligheidseisen

Magneet

Type: NdFeB (Neodymium IJzer Borium), Grade N52 - Sterke magnetische kracht (hoogste kwaliteit voor commercieel gebruik)
Plating: Nikkel (Ni) - Voorkomt corrosie van de magneet

Elektrische Specificaties

Bedrijfsspanning: 12V DC
Bedrijfsstroom: 5.0A - Geschikt voor toepassingen met matig vermogen
Contactweerstand (PIN): ≤50mΩ (Max) - Zorgt voor efficiënte stroomoverdracht met minimaal verlies
Hoogspanningstest: AC/DC 1000V, 0.5mA, 3 seconden - Valideert isolatie en diëlektrische sterkte

Belangrijkste Kenmerken

Conformiteit:ROHS REACH- Vrij van gevaarlijke stoffen
Magnetische Kracht: ≥450g - Sterke grip voor veilige verbindingen
Veiligheidsontwerp: Anti-kortsluitbeveiliging - Voorkomt schade door onbedoeld contact

Technische Specificaties

Parameter	Specificatie
Aantal Pins	9-pins of aangepast
Pitch	2.20mm
Type	Haakse hoek
Pogo Pin Materiaal	Messing
Behuizing	Zwart HTN+30%GF UL94 V-0
Magneet	Neodymium ijzer borium
Magneetkwaliteit	N52 (Als vereist)
Magnetische Kracht	450G
Veerkracht	80g±20g, bij 1.0mm werkingsslag
Mechanische Levensduur	5000 cycli Min.
Stroom	3.0A
Spanning	DC 12V
Contactweerstand	50mΩ Max (PIN)
Hoogspanningstest	AC1000 V 0.5mA 3SEC / DC 1000V 0.5mA 3 SEC
Zoutsproeitest	48H
Certificering	ROHS of REACH compliant product
Test	100% open en kortsluiting test

Productafbeeldingen

9-pins Mannelijke Magnetische Connectoren:

9-pins Vrouwelijke Magnetische Connectoren:

Aanbevolen PCB-lay-out:

Lay-out tolerantie: ±0.05mm

Toepassingen

Draagbare apparaten, intelligente positioneringsapparatuur, slimme polsbandjes voor kinderen, smartwatches, draagbare mobiele telefoons, Bluetooth-headsets
Medische apparatuur, draadloze apparatuur, data communicatie apparatuur, telecommunicatie apparatuur
Automatisering en industriële apparatuur, audiovisuele apparatuur
Luchtvaart, ruimtevaart elektronica, militaire communicatie
Automotive, autonavigatie, test- en meetapparatuur
Consumentenelektronica (mobiele telefoons, tablets, Bluetooth-headsets, camera's, horloges en andere draagbare elektronische producten)

Waarom UPE kiezen?

Oplossingen op maat voor elke behoefte

Expert aanpassing voor medische, automotive of consumentenelektronica toepassingen met end-to-end samenwerking van concept tot productie.

Snelle Prototyping - Sneller op de Markt

Standaard samples: 2-3 dagen | Aangepaste ontwerpen: 7 werkdagen | Vormafhankelijke projecten: 12 dagen

Compromisloze Kwaliteitsborging

Procesgeoriënteerde controle met strenge tests zorgt voor 100% prestatie- en duurzaamheidsconformiteit.

Premium Materialen & Precisieproductie

Zwitserse draaibanken voor micron-nauwkeurigheid en koudgestempelde geïmporteerde materialen voor superieure geleidbaarheid.

Gecertificeerde Tests & Betrouwbaarheid

Hoogprecisie laboratoriumapparatuur valideert elektrische, mechanische en omgevingsprestaties.

Kostenefficiëntie Zonder Compromis

Geoptimaliseerde workflows verminderen verspilling en verlagen de kosten met transparante prijzen voor bulkbestellingen.

Milieubewuste Conformiteit

ROHS, halogeenvrij en REACH compliant voor gevoelige industrieën, waaronder medische zorg en kinderopvang.

Bestelinformatie

Betalingsmethode: T/T, PayPal, OCBC
Sample Levertijd: Voorraad sample 2-3 werkdagen / Aangepaste sample 5-7 werkdagen
Productie Levertijd: 10-15 werkdagen
Markten: Amerika, Europa, Azië, Zuid-Afrika
Handelsterm: EXW
Service: Hoge kwaliteit met redelijke prijs, OEM-service, aangepaste maten, kleuren en ontwerpen beschikbaar
